Обладнання для рівномірної подачі фібр в бетонозмішувач
Номер патенту: 33750
Опубліковано: 15.02.2001
Автори: Сафонов Володимир Васильович, Мірошниченко Костянтин Кирилович, Бовкун Дмитро Федорович, Юрик Михайло Володимирович
Текст

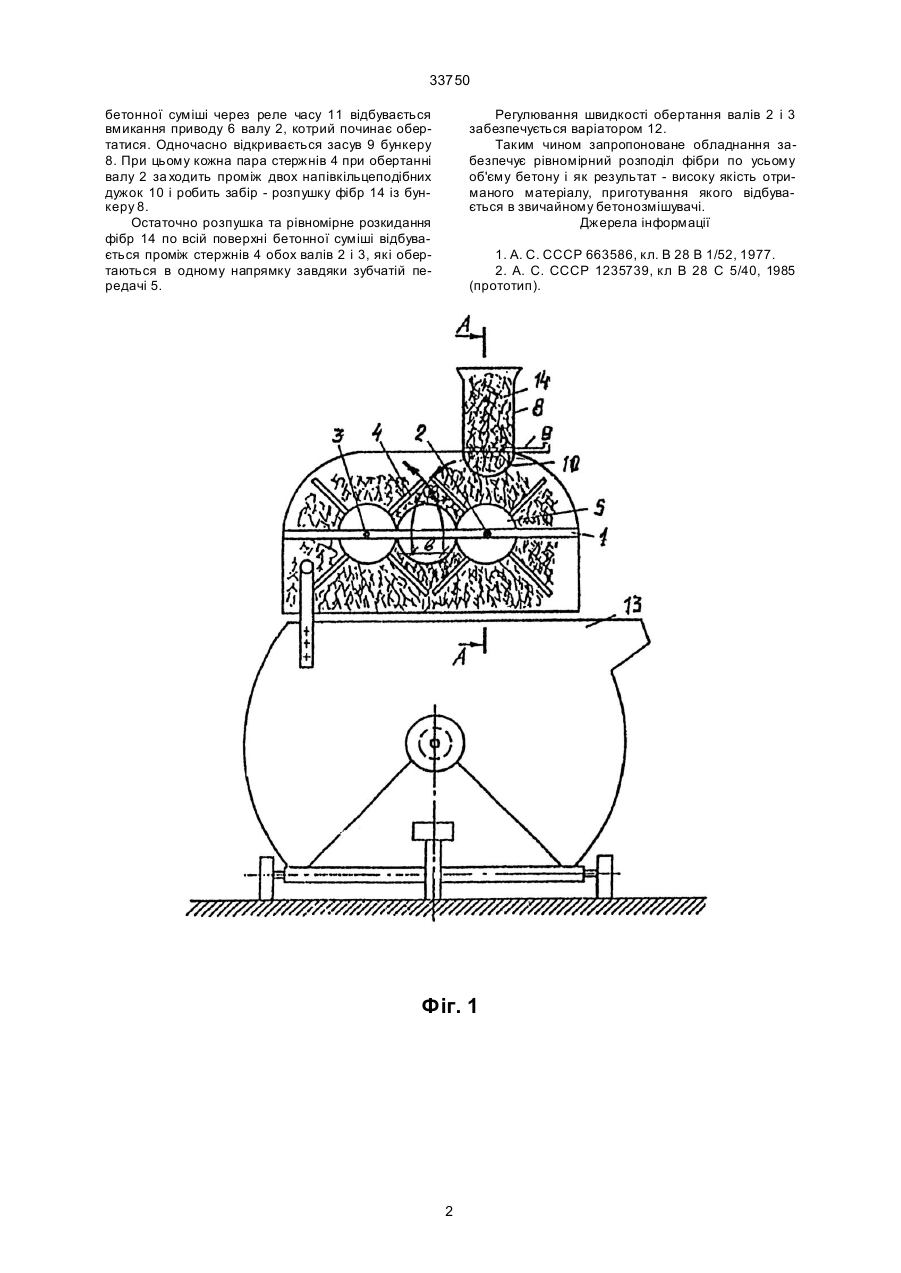

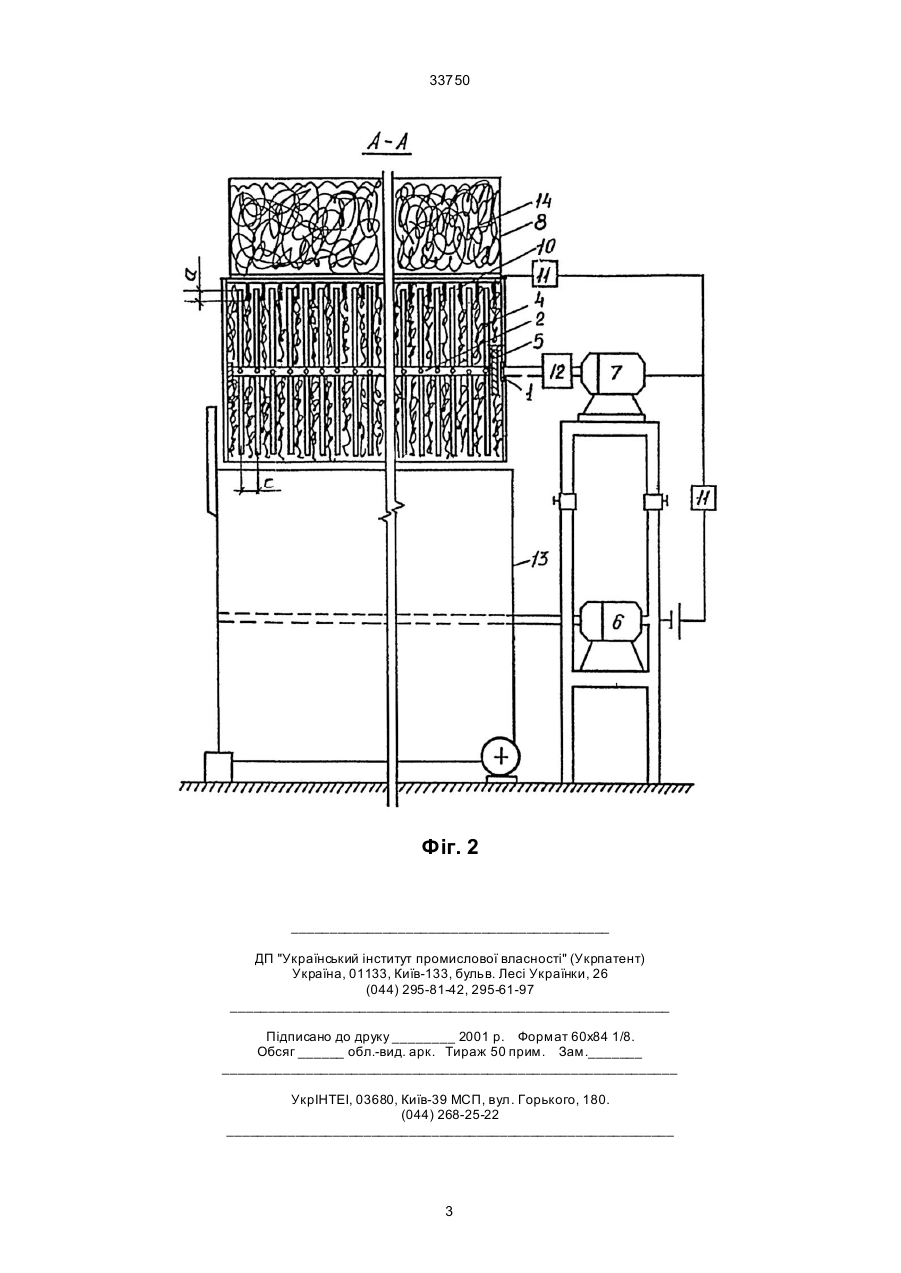

Обладнання для рівномірної подачі фібр в бетонозмішувач, що містить корпус з розташо-ваним всередині нього валом з радіально розмі-щеними стержнями і завантажувальний бункер, яке відрізняється тим, що корпус обладнаний до-поміжним, розташованим паралельно існуючому, валом з ра 33750 бетонної суміші через реле часу 11 відбувається вмикання приводу 6 валу 2, котрий починає обертатися. Одночасно відкривається засув 9 бункеру 8. При цьому кожна пара стержнів 4 при обертанні валу 2 за ходить проміж двох напівкільцеподібних дужок 10 і робить забір - розпушку фібр 14 із бункеру 8. Остаточно розпушка та рівномірне розкидання фібр 14 по всій поверхні бетонної суміші відбувається проміж стержнів 4 обох валів 2 і 3, які обертаються в одному напрямку завдяки зубчатій передачі 5. Регулювання швидкості обертання валів 2 і 3 забезпечується варіатором 12. Таким чином запропоноване обладнання забезпечує рівномірний розподіл фібри по усьому об'єму бетону і як результат - високу якість отриманого матеріалу, приготування якого відбувається в звичайному бетонозмішувачі. Джерела інформації 1. А. С. СССР 663586, кл. В 28 В 1/52, 1977. 2. A. C. СССР 1235739, кл В 28 С 5/40, 1985 (прототип). Фіг. 1 2 33750 Фіг. 2 __________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюEquipment for uniform supply of fibers into concrete mixer
Автори англійськоюMiroshnychenko Kostiantyn Kyrylovych, Safonov Volodymyr Vasyliovych, Bovkun Dmytro Fedorovych, Yuryk Mykhailo Volodymyrovych
Назва патенту російськоюОборудование для равномерной подачи фибр в бетоносмеситель
Автори російськоюМирошниченко Константин Кириллович, Сафонов Владимир Васильевич, Бовкун Дмитрий Федорович, Юрик Михаил Владимирович
МПК / Мітки
МПК: B28C 5/40
Мітки: рівномірно, фібр, подачі, обладнання, бетонозмішувач
