Гравітаційний бетонозмішувач
Формула / Реферат

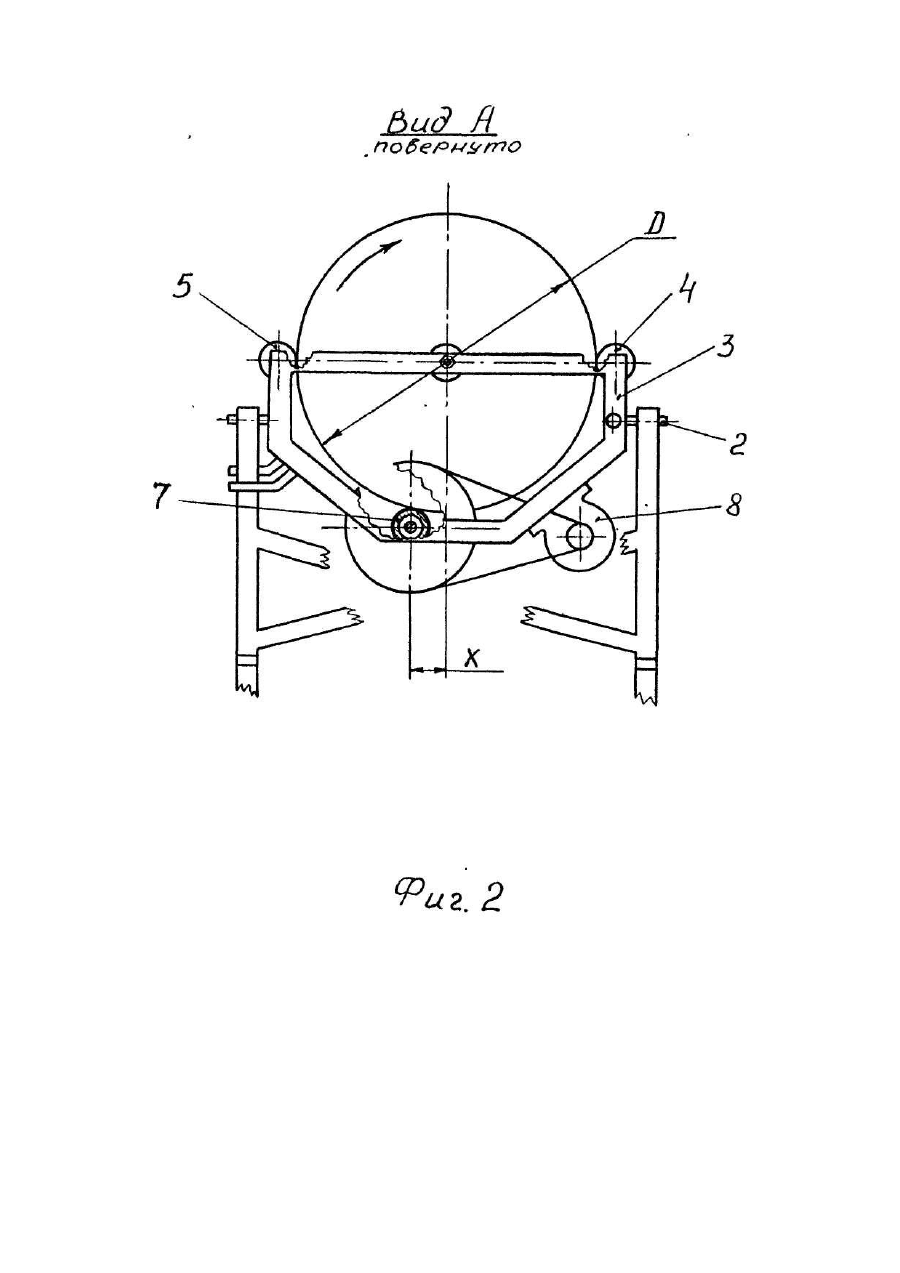

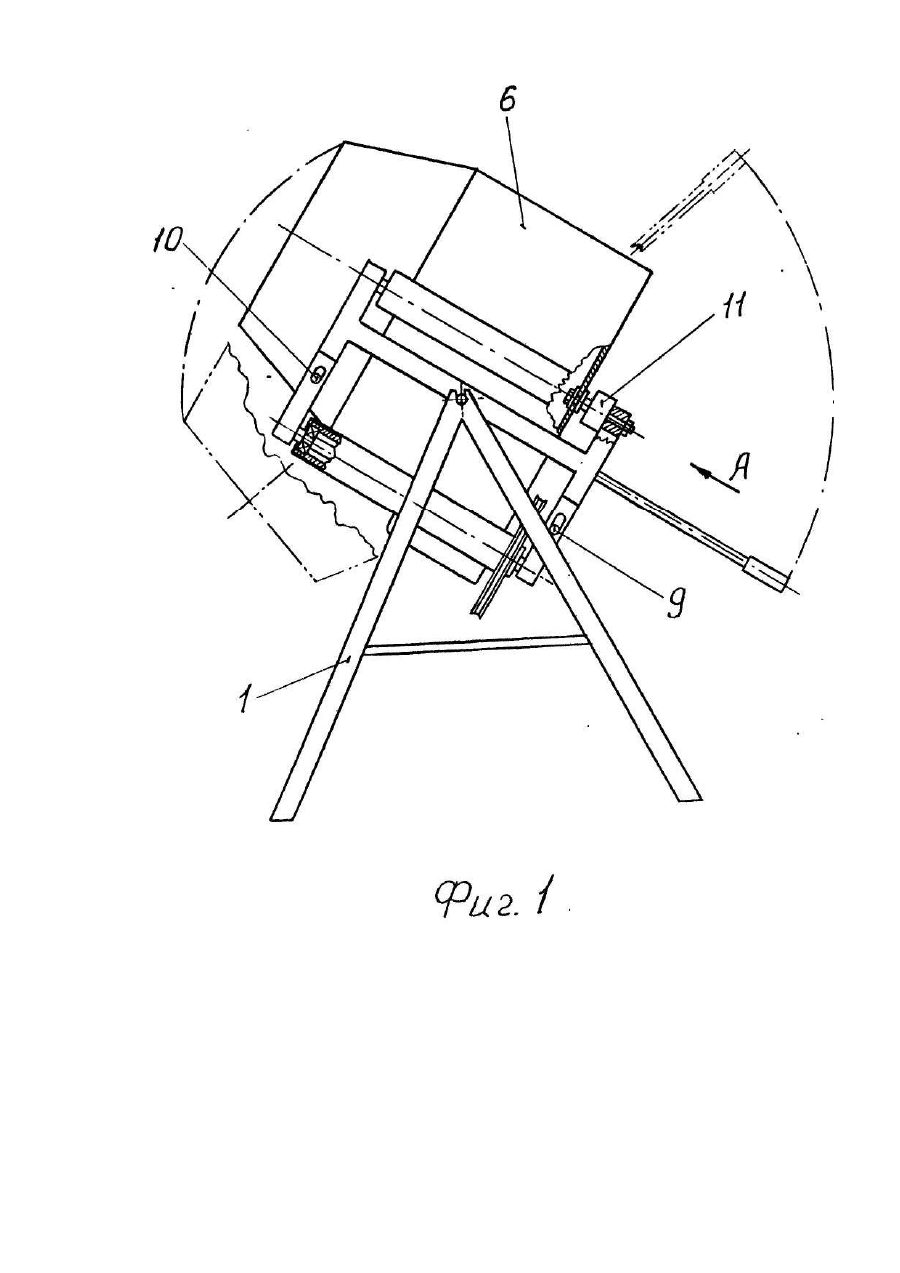

Гравитационный бетоносмеситель, включающий опорную раму, на которой шарнирно установлен поворотный каркас, снабженный опорными катками, взаимодействующими с цилиндрической поверхностью барабана, и привод, отличающийся тем, что он снабжен дополнительным опорным катком, установленным под барабаном со смещением относительно его вертикальной плоскости симметрии по ходу вращения на величину "X", определяемую по следующей зависимости
0,01D<X<0,4D,
где D - диаметр цилиндрической части барабана,
при этом дополнительный опорный каток связан с приводом.
Текст
Изобретение относится к области строительной техники, а именно к устройствам для приготовления строительных смесей. Известен гравитационный бетоносмеситель, принятый в качестве прототипа, включающий опорную раму, на которой шарнирно установлен поворотный каркас. Каркас снабжен опорными катками, взаимодействующими с цилиндрической поверхностью барабана. Бетоносмеситель снабжен приводом, обеспечивающим вращение барабана. Для этого на барабане имеется зубчатый венец, связанный с приводом посредством редуктора с шестерней, взаимодействующей с венцом. Для фиксации барабана в продольном направлении служат опорные катки [2]. Недостатки известного бетоносмесителя обусловлены наличием открытой зубчатой передачи. Такая передача ненадежна, в условиях эксплуатации непрерывно загрязняется абразивной пылью, снижающей ее срок службы. Наряду с этим при эксплуатации является источником дополнительного шума. Наличие сложного в изготовлении зубчатого венца, редуктора и большого числа (восьми) катков обуславливают высокую металлоемкость бетоносмесителя. Для поворота каркаса при выгрузке смеси, необходимо обеспечить значительное усилие, обусловленное тем, что шарниры поворотного каркаса расположены значительно выше центра масс поворотной части (каркаса с механизмами) и при повороте происходит подъем массы поворотной части. Это приводит к необходимости увеличения материалоемкости механизма управления поворотом каркаса и тем самым к росту материалоемкости конструкции в целом. В основу изобретения положена задача создать такой гравитационный бетоносмеситель, в котором путем изменения узла передачи движения достигается возможность перемещения барабана без использования зубчатого венца за счет прижатия барабана к приводному катку, расположенному под барабаном, в точке, куда перемещается центр масс при его вращении, что позволяет также уменьшить число опорных катков, это все приводит к уменьшению материалоемкости установки. Задача решается тем, что известный гравитационный бетоносмеситель, включающий опорную раму, на которой шарнирно установлен поворотный каркас, снабженный опорными катками, взаимодействующими с цилиндрической поверхностью барабана, и привод, согласно изобретению, снабжен дополнительным опорным катком, установленным под барабаном со смещением относительно его вертикальной плоскости симметрии по ходу вращения на величину X, определяемую по следующей зависимости 0,01D
ДивитисяДодаткова інформація
Назва патенту англійськоюGravitational concrete mixer
Автори англійськоюDidyk Anatolii Petrovych
Назва патенту російськоюГравитационный бетоносмеситель
Автори російськоюДидык Анатолий Петрович
МПК / Мітки
МПК: B28C 5/04
Мітки: бетонозмішувач, гравітаційний
