Спосіб роботи енергетичної установки теплоелектроцентралі

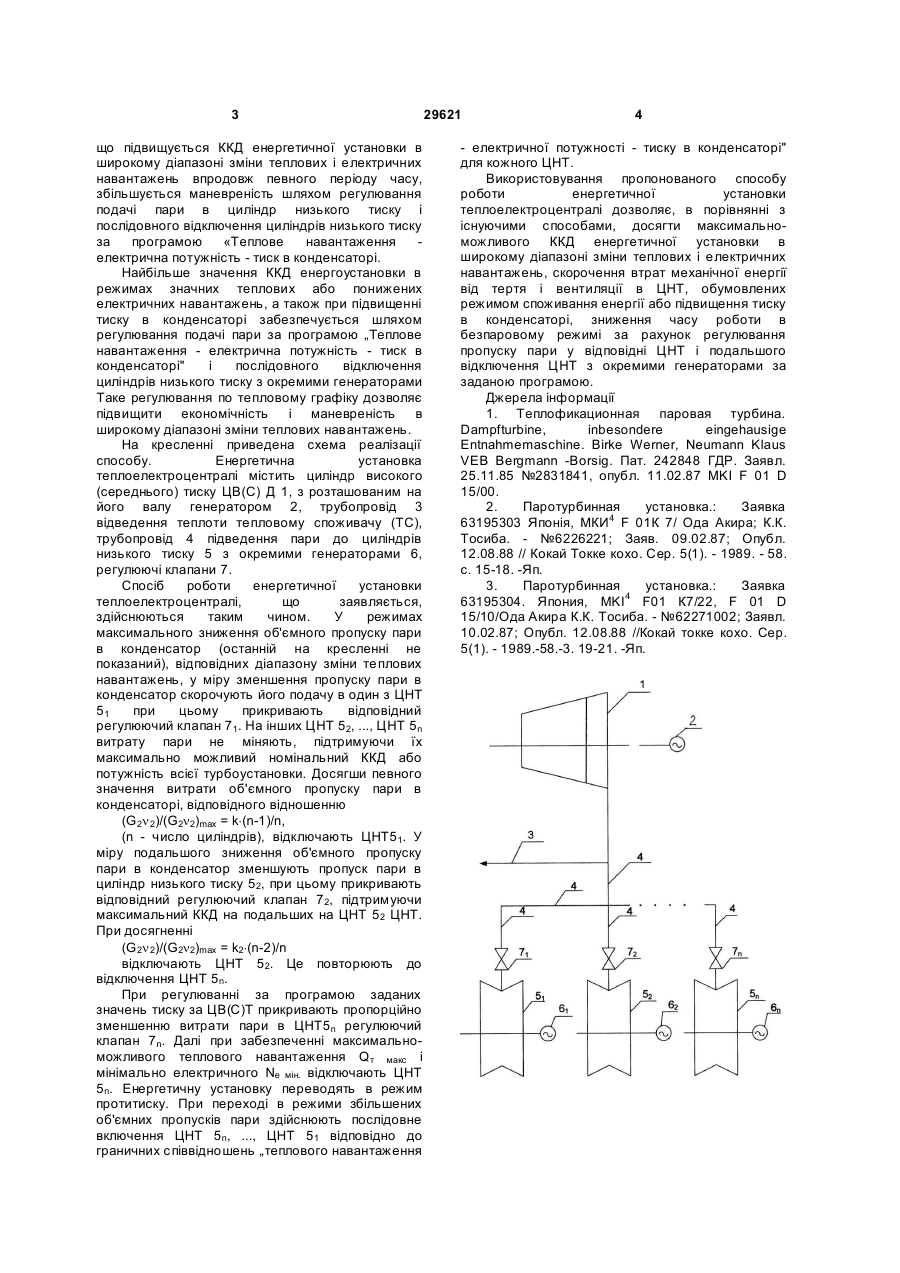

Спосіб роботи енергетичної установки теплоелектроцентралі, що полягає у відключенні циліндра низького тиску і подачі пари в другий циліндр низького тиску, який відрізняється тим, що регулюють подачу пари в циліндри низького тиску і послідовно відключають циліндри низького тиску за програмою "теплове навантаження електрична потужність - тиск в конденсаторі". (19) (21) u200707196 (22) 26.06.2007 (24) 25.01.2008 (72) КНАБЕ ОЛЕКСІЙ ГЕОРГІЙОВИЧ, UA, НЕЧУЙВІТЕР МАРІЯ МИХАЙЛІВНА, UA, ШЕЛЕПОВ ІГОР ГРИГОРОВИЧ, UA (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ, UA (56) 3 що підвищується ККД енергетичної установки в широкому діапазоні зміни теплових і електричних навантажень впродовж певного періоду часу, збільшується маневреність шляхом регулювання подачі пари в циліндр низького тиску і послідовного відключення циліндрів низького тиску за програмою «Теплове навантаження електрична потужність - тиск в конденсаторі. Найбільше значення ККД енергоустановки в режимах значних теплових або понижених електричних навантажень, а також при підвищенні тиску в конденсаторі забезпечується шляхом регулювання подачі пари за програмою „Теплове навантаження - електрична потужність - тиск в конденсаторі" і послідовного відключення циліндрів низького тиску з окремими генераторами Таке регулювання по тепловому графіку дозволяє підвищити економічність і маневреність в широкому діапазоні зміни теплових навантажень. На кресленні приведена схема реалізації способу. Енергетична установка теплоелектроцентралі містить циліндр високого (середнього) тиску ЦВ(С) Д 1, з розташованим на його валу генератором 2, трубопровід 3 відведення теплоти тепловому споживачу (ТС), трубопровід 4 підведення пари до циліндрів низького тиску 5 з окремими генераторами 6, регулюючі клапани 7. Спосіб роботи енергетичної установки теплоелектроцентралі, що заявляється, здійснюються таким чином. У режимах максимального зниження об'ємного пропуску пари в конденсатор (останній на кресленні не показаний), відповідних діапазону зміни теплових навантажень, у міру зменшення пропуску пари в конденсатор скорочують його подачу в один з ЦНТ 51 при цьому прикривають відповідний регулюючий клапан 71. На інших ЦНТ 52, ..., ЦНТ 5n витрату пари не міняють, підтримуючи їх максимально можливий номінальний ККД або потужність всієї турбоустановки. Досягши певного значення витрати об'ємного пропуску пари в конденсаторі, відповідного відношенню (G2n 2)/(G2n2)max = k×(n-1)/n, (n - число циліндрів), відключають ЦНТ51. У міру подальшого зниження об'ємного пропуску пари в конденсатор зменшують пропуск пари в циліндр низького тиску 52, при цьому прикривають відповідний регулюючий клапан 72, підтримуючи максимальний ККД на подальших на ЦНТ 52 ЦНТ. При досягненні (G2n 2)/(G2n2)max = k2×(n-2)/n відключають ЦНТ 52. Це повторюють до відключення ЦНТ 5n. При регулюванні за програмою заданих значень тиску за ЦВ(С)Т прикривають пропорційно зменшенню витрати пари в ЦНТ5n регулюючий клапан 7n. Далі при забезпеченні максимальноможливого теплового навантаження Qт макс і мінімально електричного Ne мін. відключають ЦНТ 5n. Енергетичну установку переводять в режим протитиску. При переході в режими збільшених об'ємних пропусків пари здійснюють послідовне включення ЦНТ 5n, ..., ЦНТ 51 відповідно до граничних співвідношень „теплового навантаження 29621 4 - електричної потужності - тиску в конденсаторі" для кожного ЦНТ. Використовування пропонованого способу роботи енергетичної установки теплоелектроцентралі дозволяє, в порівнянні з існуючими способами, досягти максимальноможливого ККД енергетичної установки в широкому діапазоні зміни теплових і електричних навантажень, скорочення втрат механічної енергії від тертя і вентиляції в ЦНТ, обумовлених режимом споживання енергії або підвищення тиску в конденсаторі, зниження часу роботи в безпаровому режимі за рахунок регулювання пропуску пари у відповідні ЦНТ і подальшого відключення ЦНТ з окремими генераторами за заданою програмою. Джерела інформації 1. Теплофикационная паровая турбина. Dampfturbine, inbesondere eingehausige Entnahmemaschine. Birke Werner, Neumann Klaus VEB Bergmann -Borsig. Пат. 242848 ГДР. Заявл. 25.11.85 №2831841, опубл. 11.02.87 MKI F 01 D 15/00. 2. Паротурбинная установка.: Заявка 63195303 Японія, МКИ4 F 01К 7/ Ода Акира; К.К. Тосиба. - №6226221; Заяв. 09.02.87; Опубл. 12.08.88 // Кокай Токке кохо. Сер. 5(1). - 1989. - 58. с. 15-18. -Яп. 3. Паротурбинная установка.: Заявка 63195304. Япония, MKI 4 F01 К7/22, F 01 D 15/10/Ода Акира К.К. Тосиба. - №62271002; Заявл. 10.02.87; Опубл. 12.08.88 //Кокай токке кохо. Сер. 5(1). - 1989.-58.-3. 19-21. -Яп.
