Диспергатор газорідинної суміші глибинного штангового насоса

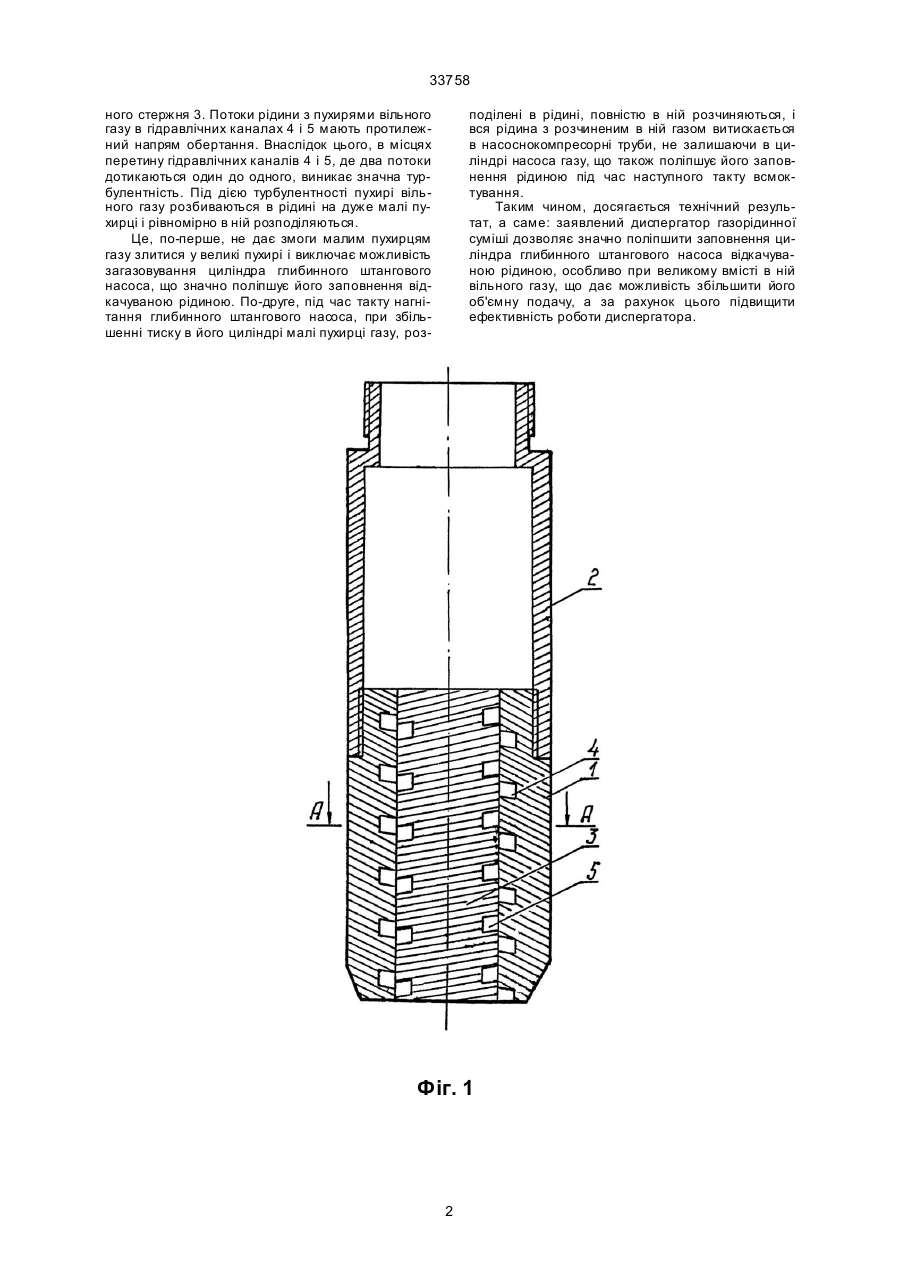

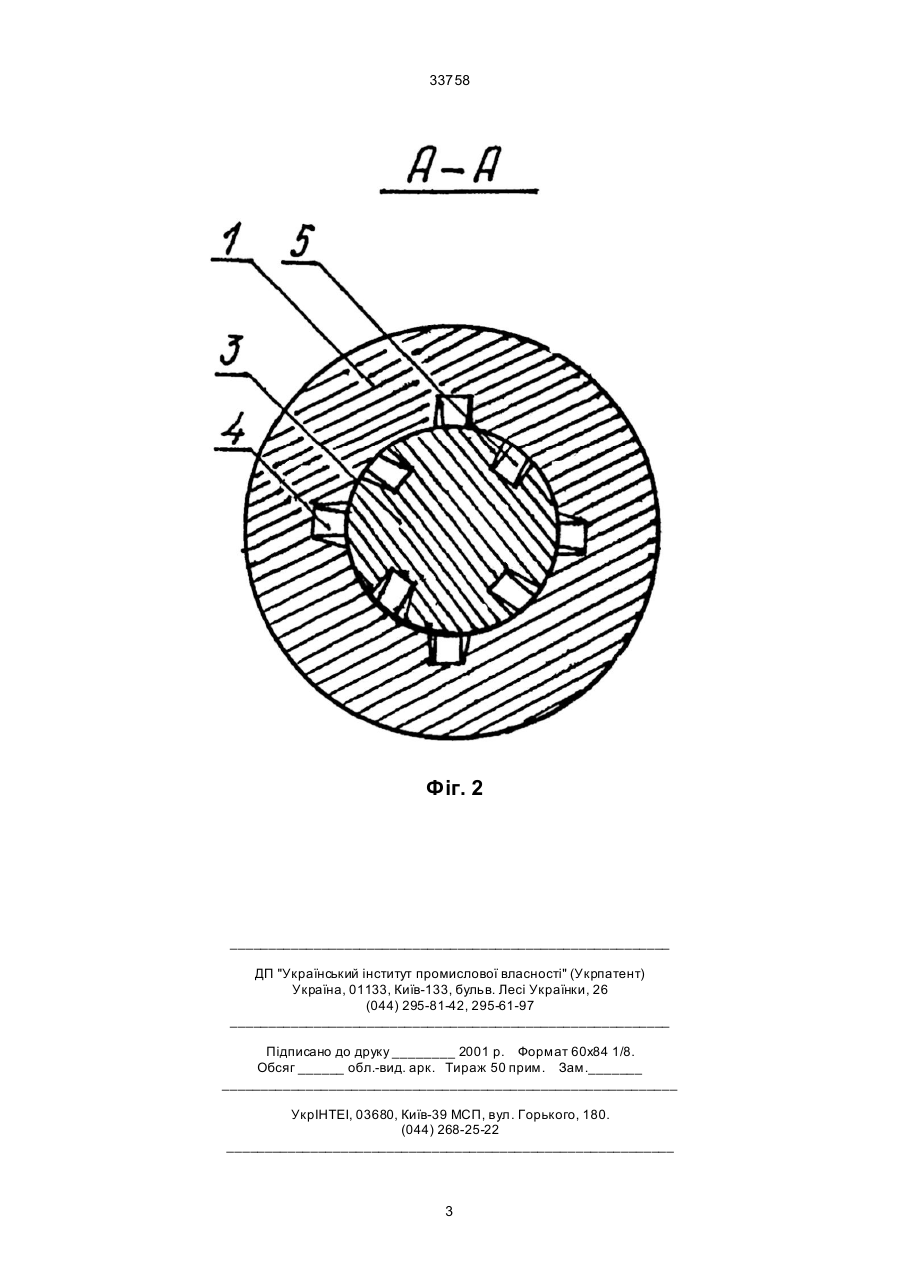

Диспергатор газорідинної суміші глибинного штангового насоса, що містить корпус з різьбовим перехідником, який відрізняється тим, що в корпусі виконано центральний прохідний отвір, в якому встановлено і щільно закріплено центральний стержень, на внутрішній поверхні центрального прохідного отвору корпуса і боковій поверхні центрального стержня виконані гідравлічні канали у вигляді багатозахідної правої та лівої різьби. (19) (21) 99031781 (22) 30.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Білоусов Володимир Іонікович, Бойчук Іван Якович, Лилак Микола Миколайович, Манюк Семен Васильович, Меркур'єв Анатолій Борисович, Тарабаринов Петро Васильович, Мельник Віктор Іванович, Цвик Богдан Миколайович 33758 ного стержня 3. Потоки рідини з пухирями вільного газу в гідравлічних каналах 4 і 5 мають протилежний напрям обертання. Внаслідок цього, в місцях перетину гідравлічних каналів 4 і 5, де два потоки дотикаються один до одного, виникає значна турбулентність. Під дією турбулентності пухирі вільного газу розбиваються в рідині на дуже малі пухирці і рівномірно в ній розподіляються. Це, по-перше, не дає змоги малим пухирцям газу злитися у великі пухирі і виключає можливість загазовування циліндра глибинного штангового насоса, що значно поліпшує його заповнення відкачуваною рідиною. По-друге, під час такту нагнітання глибинного штангового насоса, при збільшенні тиску в його циліндрі малі пухирці газу, роз поділені в рідині, повністю в ній розчиняються, і вся рідина з розчиненим в ній газом витискається в насоснокомпресорні труби, не залишаючи в циліндрі насоса газу, що також поліпшує його заповнення рідиною під час наступного такту всмоктування. Таким чином, досягається технічний результат, а саме: заявлений диспергатор газорідинної суміші дозволяє значно поліпшити заповнення циліндра глибинного штангового насоса відкачуваною рідиною, особливо при великому вмісті в ній вільного газу, що дає можливість збільшити його об'ємну подачу, а за рахунок цього підвищити ефективність роботи диспергатора. Фіг. 1 2 33758 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
