Каскадний екструдер

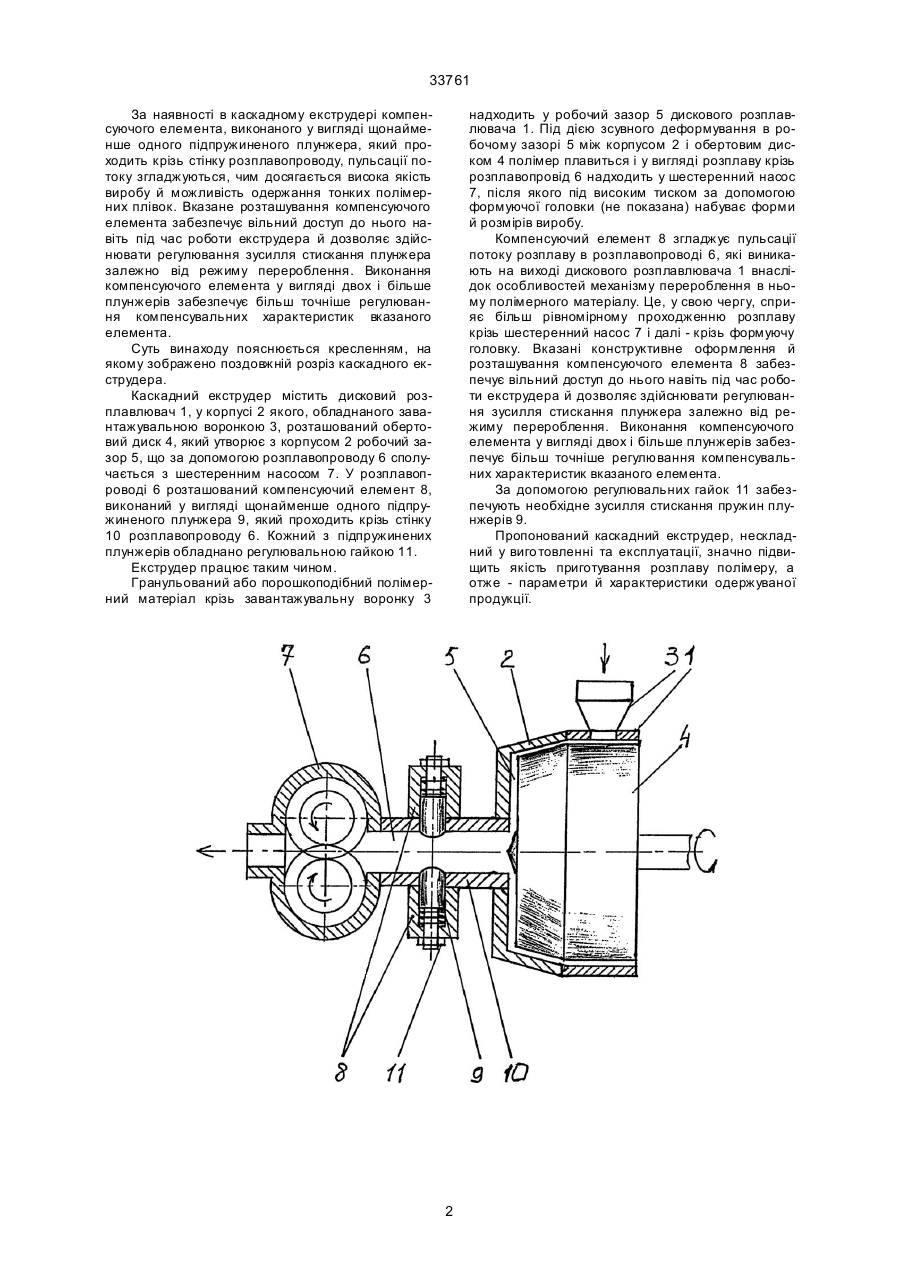

Каскадний екструдер, що містить дисковий (22) 30.03.1999 розплавлювач і шестеренний насос, які сполуча(24) 15.02.2001 ються між собою за допомогою розплавопроводу, (33) UA а також розташований у розплавопроводі компен(46) 15.02.2001, Бюл. № 1, 2001 р. суючий елемент, який відрізняється тим, що ком(72) Лукач Юрій Юхимович, Мікульонок Ігор Олепенсуючий елемент виконано у вигляді щонаймегович, Сезонов Максим Вікторович нше одного підпружиненого плунжера, який про(73) Національний технічний університет України" ходить крізь стінку розплавопроводу. Київський політехнічний інститут" _______________________________ 33761 За наявності в каскадному екструдері компенсуючого елемента, виконаного у вигляді щонайменше одного підпружиненого плунжера, який проходить крізь стінку розплавопроводу, пульсації потоку згладжуються, чим досягається висока якість виробу й можливість одержання тонких полімерних плівок. Вказане розташування компенсуючого елемента забезпечує вільний доступ до нього навіть під час роботи екструдера й дозволяє здійснювати регулювання зусилля стискання плунжера залежно від режиму перероблення. Виконання компенсуючого елемента у вигляді двох і більше плунжерів забезпечує більш точніше регулювання компенсувальних характеристик вказаного елемента. Суть винаходу пояснюється кресленням, на якому зображено поздовжній розріз каскадного екструдера. Каскадний екструдер містить дисковий розплавлювач 1, у корпусі 2 якого, обладнаного завантажувальною воронкою 3, розташований обертовий диск 4, який утворює з корпусом 2 робочий зазор 5, що за допомогою розплавопроводу 6 сполучається з шестеренним насосом 7. У розплавопроводі 6 розташований компенсуючий елемент 8, виконаний у вигляді щонайменше одного підпружиненого плунжера 9, який проходить крізь стінку 10 розплавопроводу 6. Кожний з підпружинених плунжерів обладнано регулювальною гайкою 11. Екструдер працює таким чином. Гранульований або порошкоподібний полімерний матеріал крізь завантажувальну воронку 3 надходить у робочий зазор 5 дискового розплавлювача 1. Під дією зсувного деформування в робочому зазорі 5 між корпусом 2 і обертовим диском 4 полімер плавиться і у вигляді розплаву крізь розплавопровід 6 надходить у шестеренний насос 7, після якого під високим тиском за допомогою формуючої головки (не показана) набуває форми й розмірів виробу. Компенсуючий елемент 8 згладжує пульсації потоку розплаву в розплавопроводі 6, які виникають на виході дискового розплавлювача 1 внаслідок особливостей механізму перероблення в ньому полімерного матеріалу. Це, у свою чергу, сприяє більш рівномірному проходженню розплаву крізь шестеренний насос 7 і далі - крізь формуючу головку. Вказані конструктивне оформлення й розташування компенсуючого елемента 8 забезпечує вільний доступ до нього навіть під час роботи екструдера й дозволяє здійснювати регулювання зусилля стискання плунжера залежно від режиму перероблення. Виконання компенсуючого елемента у вигляді двох і більше плунжерів забезпечує більш точніше регулювання компенсувальних характеристик вказаного елемента. За допомогою регулювальних гайок 11 забезпечують необхідне зусилля стискання пружин плунжерів 9. Пропонований каскадний екструдер, нескладний у виго товленні та експлуатації, значно підвищить якість приготування розплаву полімеру, а отже - параметри й характеристики одержуваної продукції. 2 33761 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
