Мембранний апарат

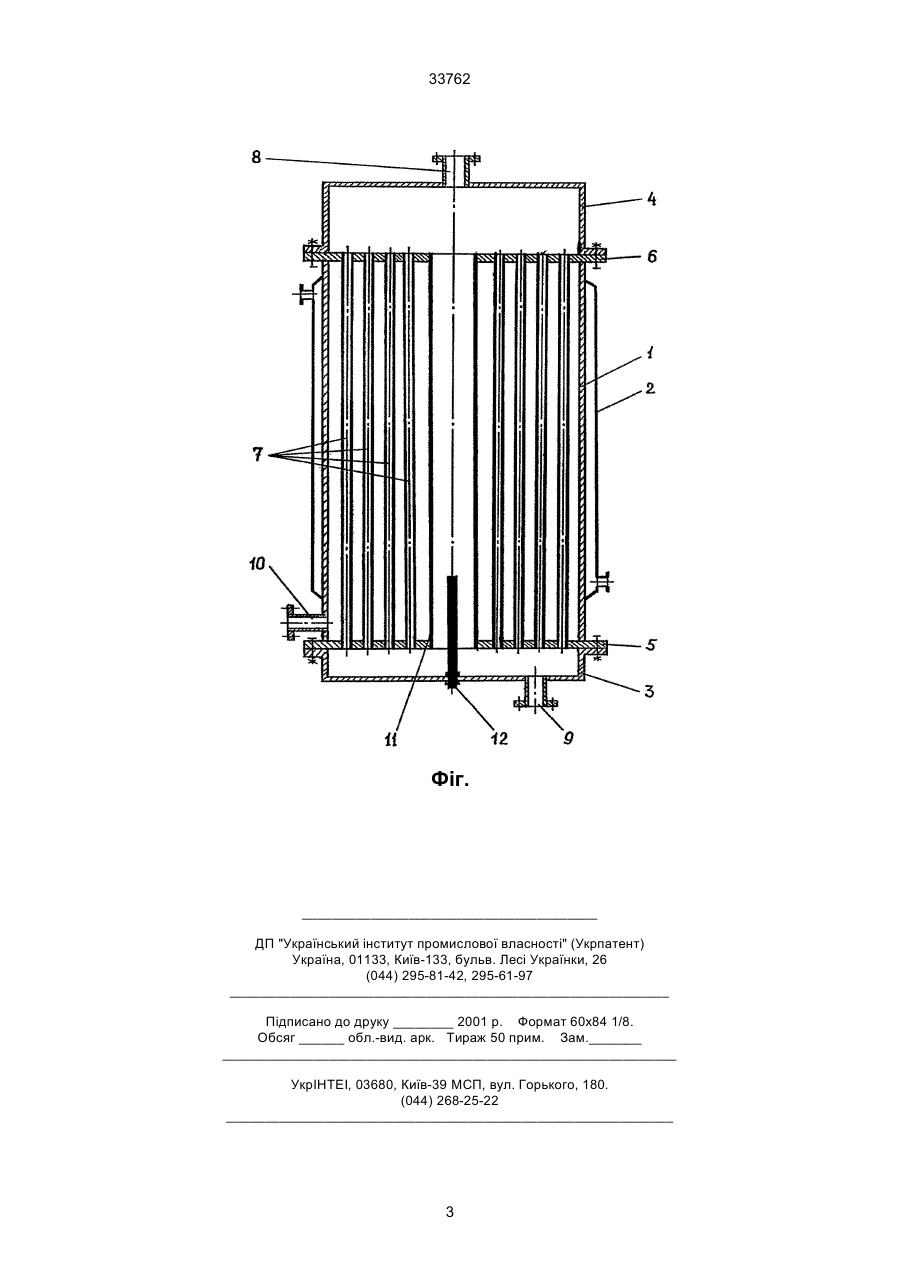

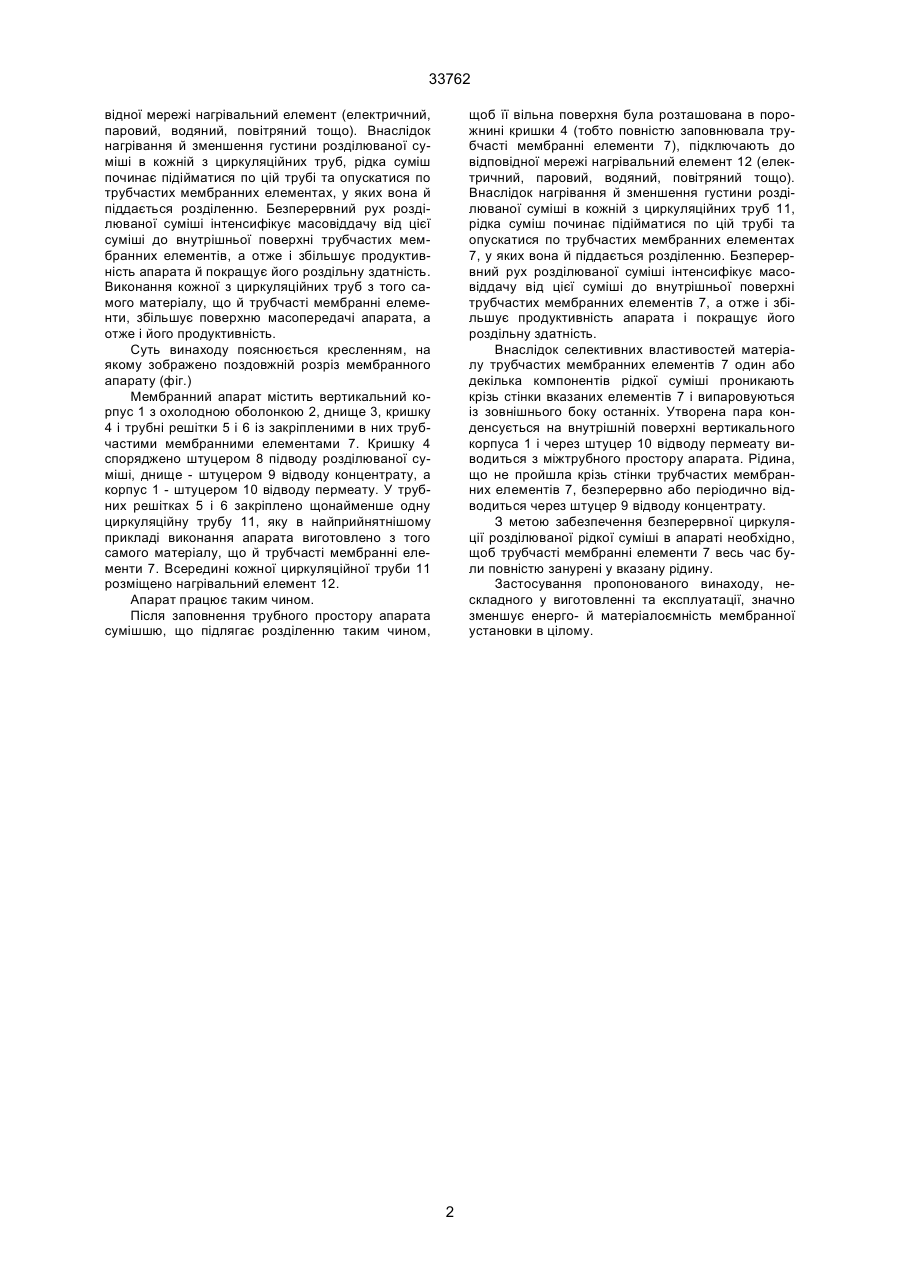

1. Мембранний апарат, що містить вертикальний корпус з охолодною оболонкою, днище, криш 33762 відної мережі нагрівальний елемент (електричний, паровий, водяний, повітряний тощо). Внаслідок нагрівання й зменшення густини розділюваної суміші в кожній з циркуляційних труб, рідка суміш починає підійматися по цій трубі та опускатися по трубчастих мембранних елементах, у яких вона й піддається розділенню. Безперервний рух розділюваної суміші інтенсифікує масовіддачу від цієї суміші до внутрішньої поверхні трубчастих мембранних елементів, а отже і збільшує продуктивність апарата й покращує його роздільну здатність. Виконання кожної з циркуляційних труб з того самого матеріалу, що й трубчасті мембранні елементи, збільшує поверхню масопередачі апарата, а отже і його продуктивність. Суть винаходу пояснюється кресленням, на якому зображено поздовжній розріз мембранного апарату (фіг.) Мембранний апарат містить вертикальний корпус 1 з охолодною оболонкою 2, днище 3, кришку 4 і трубні решітки 5 і 6 із закріпленими в них трубчастими мембранними елементами 7. Кришку 4 споряджено штуцером 8 підводу розділюваної суміші, днище - штуцером 9 відводу концентрату, а корпус 1 - штуцером 10 відводу пермеату. У трубних решітках 5 і 6 закріплено щонайменше одну циркуляційну трубу 11, яку в найприйнятнішому прикладі виконання апарата виготовлено з того самого матеріалу, що й трубчасті мембранні елементи 7. Всередині кожної циркуляційної труби 11 розміщено нагрівальний елемент 12. Апарат працює таким чином. Після заповнення трубного простору апарата сумішшю, що підлягає розділенню таким чином, щоб її вільна поверхня була розташована в порожнині кришки 4 (тобто повністю заповнювала трубчасті мембранні елементи 7), підключають до відповідної мережі нагрівальний елемент 12 (електричний, паровий, водяний, повітряний тощо). Внаслідок нагрівання й зменшення густини розділюваної суміші в кожній з циркуляційних труб 11, рідка суміш починає підійматися по цій трубі та опускатися по трубчастих мембранних елементах 7, у яких вона й піддається розділенню. Безперервний рух розділюваної суміші інтенсифікує масовіддачу від цієї суміші до внутрішньої поверхні трубчастих мембранних елементів 7, а отже і збільшує продуктивність апарата і покращує його роздільну здатність. Внаслідок селективних властивостей матеріалу трубчастих мембранних елементів 7 один або декілька компонентів рідкої суміші проникають крізь стінки вказаних елементів 7 і випаровуються із зовнішнього боку останніх. Утворена пара конденсується на внутрішній поверхні вертикального корпуса 1 і через штуцер 10 відводу пермеату виводиться з міжтрубного простору апарата. Рідина, що не пройшла крізь стінки трубчастих мембранних елементів 7, безперервно або періодично відводиться через штуцер 9 відводу концентрату. З метою забезпечення безперервної циркуляції розділюваної рідкої суміші в апараті необхідно, щоб трубчасті мембранні елементи 7 весь час були повністю занурені у вказану рідину. Застосування пропонованого винаходу, нескладного у виготовленні та експлуатації, значно зменшує енерго- й матеріалоємність мембранної установки в цілому. 2 33762 Фіг. _______________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
