Пристрій введення інформації у електронно-обчислювальну машину

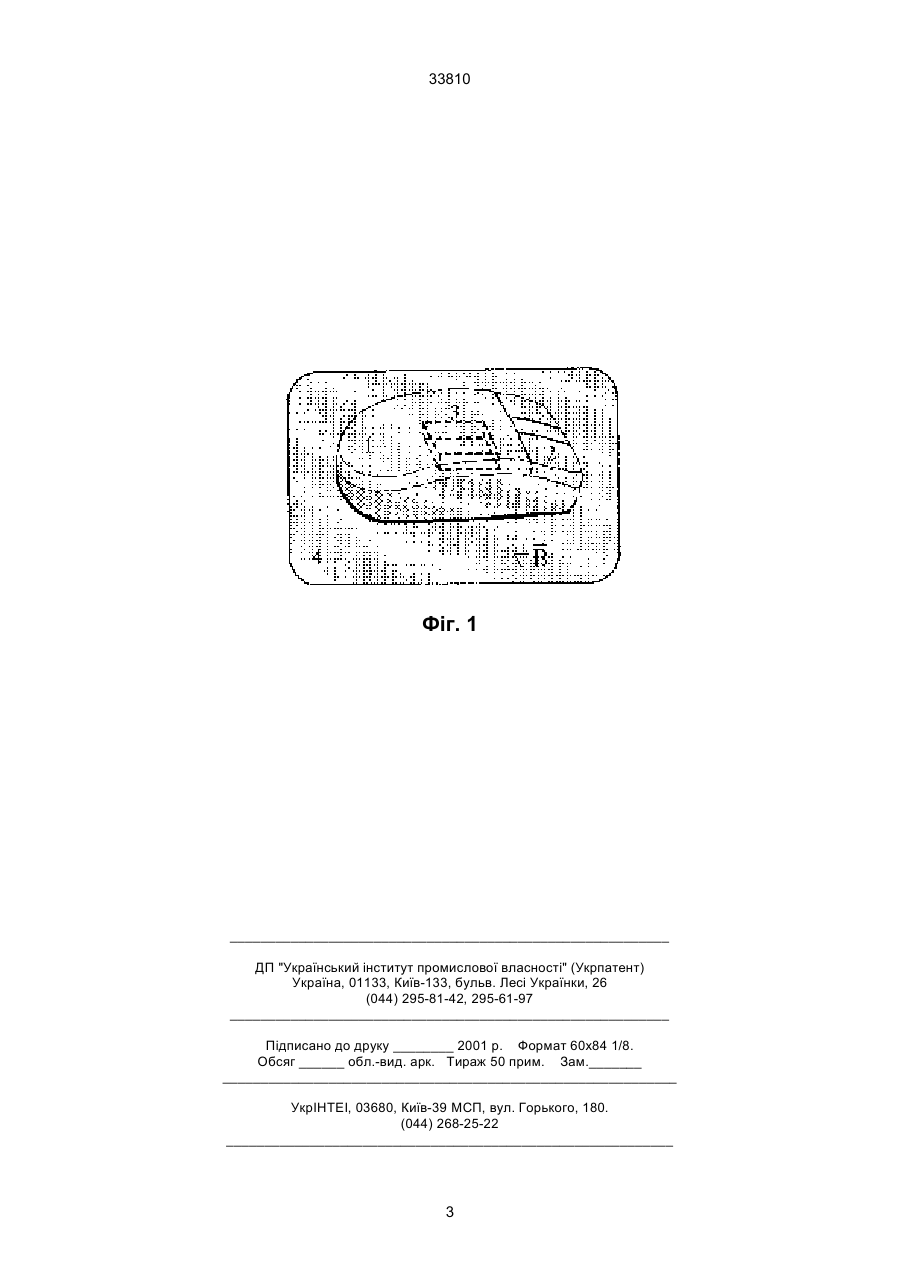

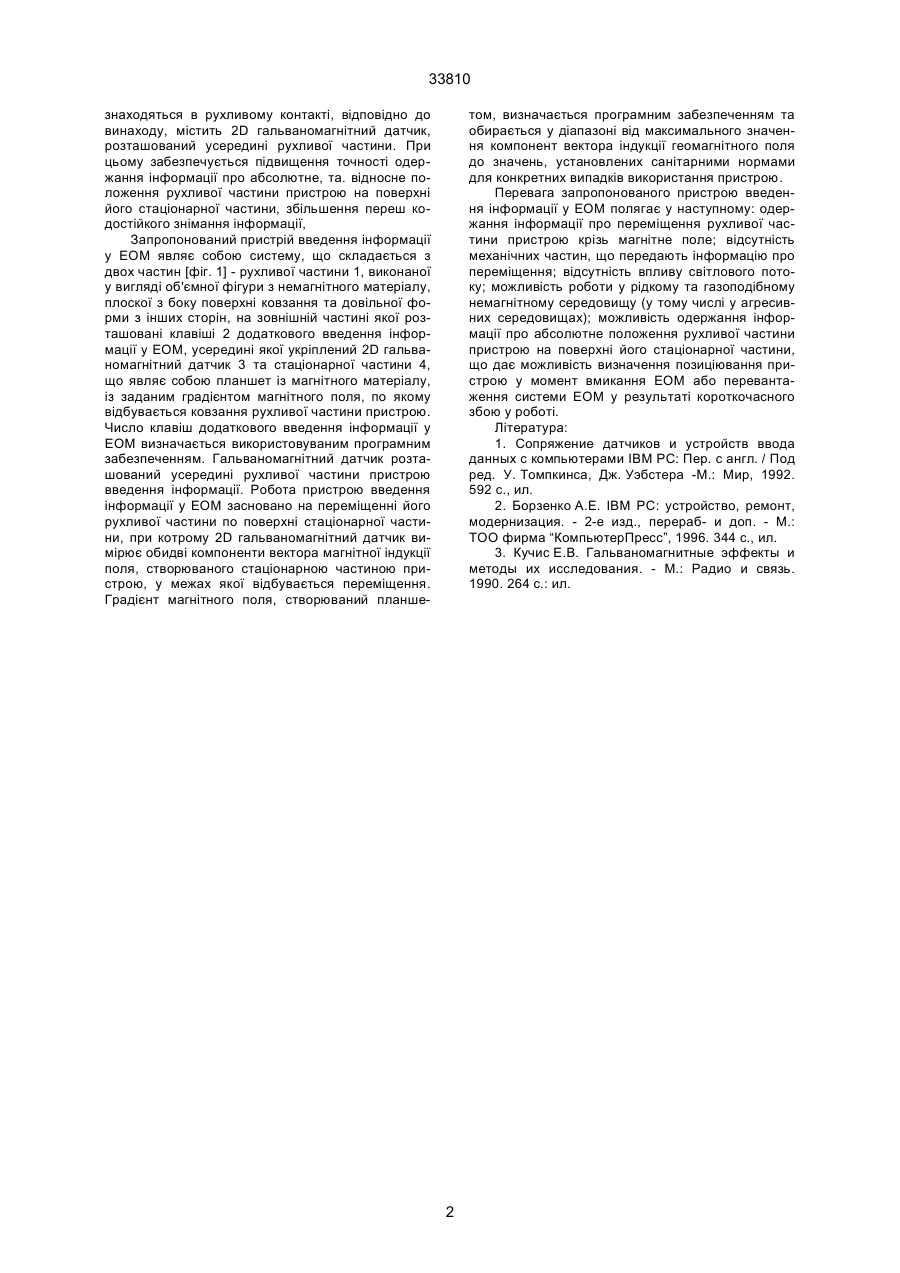

Пристрій введення інформації у електроннообчислювану машину, що містить рухливу частину, виконану з немагнітного матеріалу, на зовнішній поверхні якої розташовані інформаційні клавіші, та стаціонарну частину, виконану у вигляді планшета з магнітного матеріалу, що знаходяться в рухливому контакті, що відрізняється тим, що додатково містить 2D гальваномагнітний датчик, розташований всередині рухливої частини. (19) (21) 99041924 (22) 06.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Бержанський Володимир Наумович, Лагунов Игор Михайлович (73) Сімферопольський державний університет ім .М.В.Фрунзе 33810 знаходяться в рухливому контакті, відповідно до винаходу, містить 2D гальваномагнітний датчик, розташований усередині рухливої частини. При цьому забезпечується підвищення точності одержання інформації про абсолютне, та. відносне положення рухливої частини пристрою на поверхні його стаціонарної частини, збільшення переш кодостійкого знімання інформації, Запропонований пристрій введення інформації у ЕОМ являє собою систему, що складається з двох частин [фіг. 1] - рухливої частини 1, виконаної у вигляді об'ємної фігури з немагнітного матеріалу, плоскої з боку поверхні ковзання та довільної форми з інших сторін, на зовнішній частині якої розташовані клавіші 2 додаткового введення інформації у ЕОМ, усередині якої укріплений 2D гальваномагнітний датчик 3 та стаціонарної частини 4, що являє собою планшет із магнітного матеріалу, із заданим градієнтом магнітного поля, по якому відбувається ковзання рухливої частини пристрою. Число клавіш додаткового введення інформації у ЕОМ визначається використовуваним програмним забезпеченням. Гальваномагнітний датчик розташований усередині рухливої частини пристрою введення інформації. Робота пристрою введення інформації у ЕОМ засновано на переміщенні його рухливої частини по поверхні стаціонарної частини, при котрому 2D гальваномагнітний датчик вимірює обидві компоненти вектора магнітної індукції поля, створюваного стаціонарною частиною пристрою, у межах якої відбувається переміщення. Градієнт магнітного поля, створюваний планше том, визначається програмним забезпеченням та обирається у діапазоні від максимального значення компонент вектора індукції геомагнітного поля до значень, установлених санітарними нормами для конкретних випадків використання пристрою. Перевага запропонованого пристрою введення інформації у ЕОМ полягає у наступному: одержання інформації про переміщення рухливої частини пристрою крізь магнітне поле; відсутність механічних частин, що передають інформацію про переміщення; відсутність впливу світлового потоку; можливість роботи у рідкому та газоподібному немагнітному середовищу (у тому числі у агресивних середовищах); можливість одержання інформації про абсолютне положення рухливої частини пристрою на поверхні його стаціонарної частини, що дає можливість визначення позиціювання пристрою у момент вмикання ЕОМ або перевантаження системи ЕОМ у результаті короткочасного збою у роботі. Література: 1. Сопряжение датчиков и устройств ввода данных с компьютерами IBM PC: Пер. с англ. / Под ред. У. Томпкинса, Дж. Уэбстера -М.: Мир, 1992. 592 с., ил. 2. Борзенко А.Е. IBM PC: устройство, ремонт, модернизация. - 2-е изд., перераб- и доп. - М.: ТОО фирма “КомпьютерПресс”, 1996. 344 с., ил. 3. Кучис Е.В. Гальваномагнитные эффекты и методы их исследования. - М.: Радио и связь. 1990. 264 с.: ил. 2 33810 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
