Пристрій для введення інформації

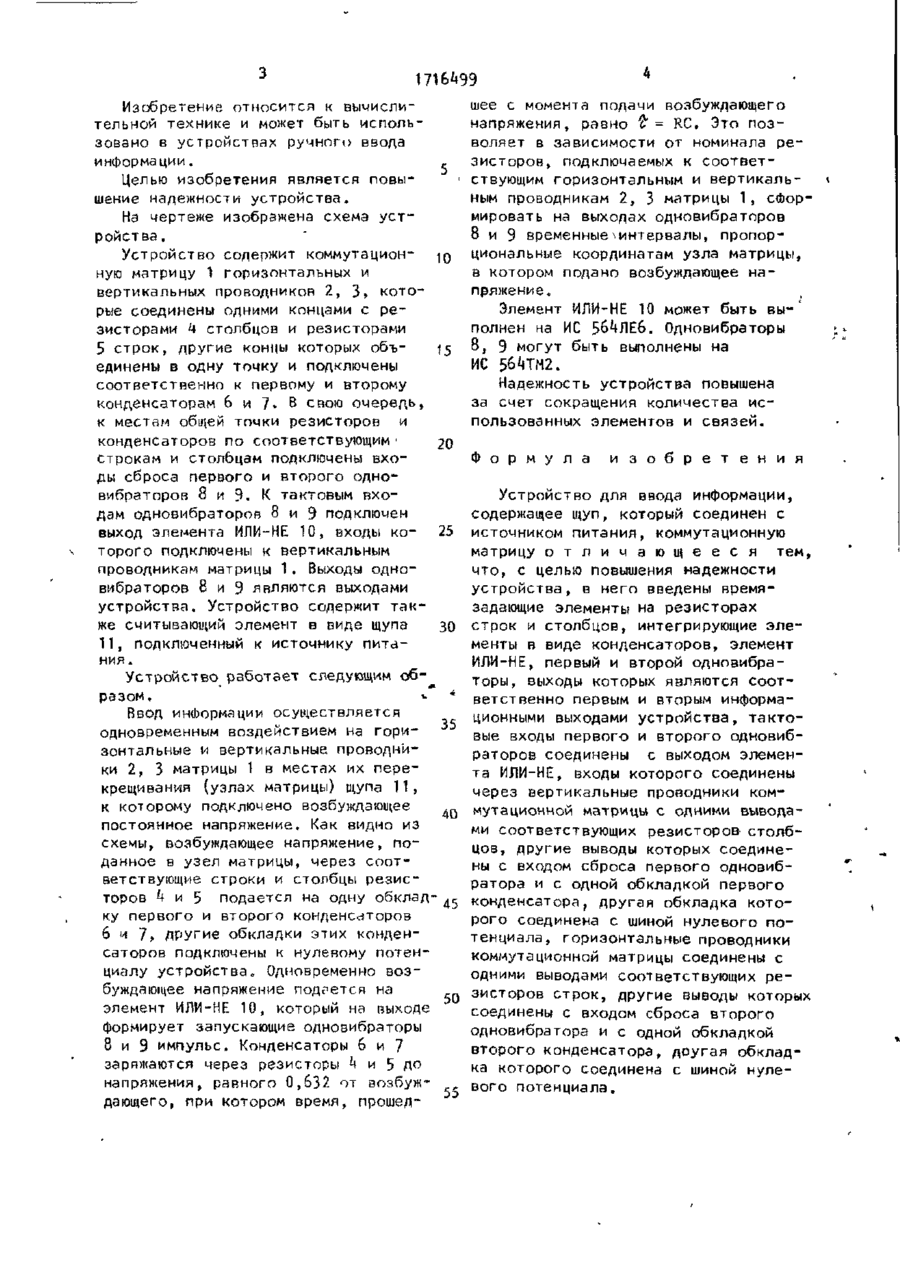

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 G Об F 3/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР . t (21) ^22^70^/2^ ' ' (22) 0*4.02.87 ( * ) 29.02.92. Бюл. І 8 *6 Г (71) Хмельницкий технологический институт бытового обслуживания (72) В.Ф.Бардаченко, А.М.Герасимчук, Ґ.И.Грездов и Ю,П.Космач (53) 681.327.11(088.8) (56) Авторское свидетельство СССР tf Ю7О533, кл. G 06 F-3/02, 1982. у Авторское свидетельство СССР № 11150^0', кл. G 06 F 3/02, 1982. (5*0 УСТРОЙСТВО ЛЛЯ ВВОДА ИНФОРМАЦИИ (57) Изобретение относится к вычислительной технике и может быть исполь зовано в устройствах ручного ввода данных. Целью изобретения является повышение надежности устройства. Устройство содержит матрицу 1 горизонтальных и вертикальных проводников 2, 3» резисторы h, 5 строк и столбцов, первый и второй конденсаторы 6 S 7, первый и второй одновибраторы 8, 9 и элемент ИЛИ-HF. 10, щуп 11, соединенный с источником питания. Цель достигается введением в устройство резисторов hy 5 строк и столбцов, первого и второго конденсаторов 6, 7, первого и второго одновибраторов 8, 9 и элемента ИЛИ-НЕ 10. 1 ил. § ^вж' fail 1716^99 Изобретение относится к вычислительной технике и может быть использовано в устройствах ручного ввода г информации. 1 Целью изобретения является повышение надежности устройства. На чертеже изображена схема устройства. Устройство содержит коммутацион- 1Q ную матрицу 1 горизонтальных и вертикальных проводников 2, 3, которые соединены одними концами с резисторами k столбцов и резисторами 5 строк, другие концы которых объ15 единены в одну точку и подключены соответственно к первому и второму конденсаторам 6 и 7. В свою очередь, к местам общей точки резисторов и конденсаторов по соответствующим • 20 строкам и столбцам подключены входы сброса первого и второго одновибраторов 8 и 9. К тактовым входам одновмбраторов 8 и 9 подключен выход элемента ИЛИ-НЕ 10, входы ко- 25 торого подключены к вертикальным проводникам матрицы 1. Выходы одновибраторов 8 и 9 являются выходами устройства. Устройство содержит также считывающий элемент в виде щупа 30 11, подключенный к источнику питания. Устройство работает следующим образом, V Ввод информации осуществляется ,t одновременным воздействием на горизонтальные и вертикальные проводники 2, 3 матрицы 1 в местах их пере" крещивания (узлах матрицы) щупа 11, к которому подключено возбуждающее 40 постоянное напряжение. Как видно из схемы, возбуждающее напряжение, поданное в узел матрицы, через соответствующие строки и столбцы резисторов k и 5 подается на одну обклад-"45 ку первого и второго конденсаторов 6 и 7, другие обкладки этих конденсаторов подключены к нулевому потенциалу устройства» Одновременно возбуждающее напряжение подается на 50 элемент ИЛИ-НЕ 10, который на выходе формирует запускающие одновибраторы 8 и 9 импульс. Конденсаторы 6 и 7 заряжаются через резисторы k и 5 до напряжения, равного 0,632 от возбуж- 55 дающего, при котором время, прошед шее с момента подачи возбуждающего л напряжения, равно С = RC. Это позволяет в зависимости от номинала резисторов, подключаемых к соответствующим горизонтальным и вертикальным проводникам 2, 3 матрицы 1, сформировать на выходах одновибраторов 8 и 9 временные^интервалы, пропорциональные координатам узла матрицы, в котором подано возбуждающее напряжение. Элемент ИЛИ-НЕ 10 может быть вы-' полнен на ИС 5б^ЛЕб. Одновибраторы 8, 9 могут быть выполнены на ИС 56VTM2. Надежность устройства повышена за счет сокращения количества использованных элементов и связей. Ф о р м у л а и з о б р е т е н и я Устройство для ввода информации, содержащее щуп, который соединен с источником питания, коммутационную матрицу о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, в него введены времязадающие элементы на резисторах строк и столбцов, интегрирующие элементы в виде конденсаторов, элемент ИЛИ-НЕ, первый и второй одновибраторы, выходы которых являются соответственно первым и вторым информационными выходами устройства, тактовые входы первого и второго одновибраторов соединены с выходом элемента ИЛИ-НЕ, входы которого соединены через вертикальные проводники коммутационной матрицы с одними выводами соответствующих резисторов столбцов, другие выводы которых соединены с входом сброса первого одновибратора и с одной обкладкой первого конденсатора, другая обкладка которого соединена с шиной нулевого потенциала, горизонтальные проводники коммутационной матрицы соединены с одними выводами соответствующих резисторов строк, другие выводы которых соединены с входом сброса второго одновибратора и с одной обкладкой второго конденсатора, доугая обкладка которого соединена с шиной нулевого потенциала. 1716^99 Редактор Н.Лошклрева Составитель С.Кулиш Техред А.Кравчук Корректор А.Обручар Заказ 612 Тираж Подписное ВНИИЇЇИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Мое коп, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
