Пристрій для передачі двох компандерних телефонних сигналів у стандартному телефонному каналі зв’язку

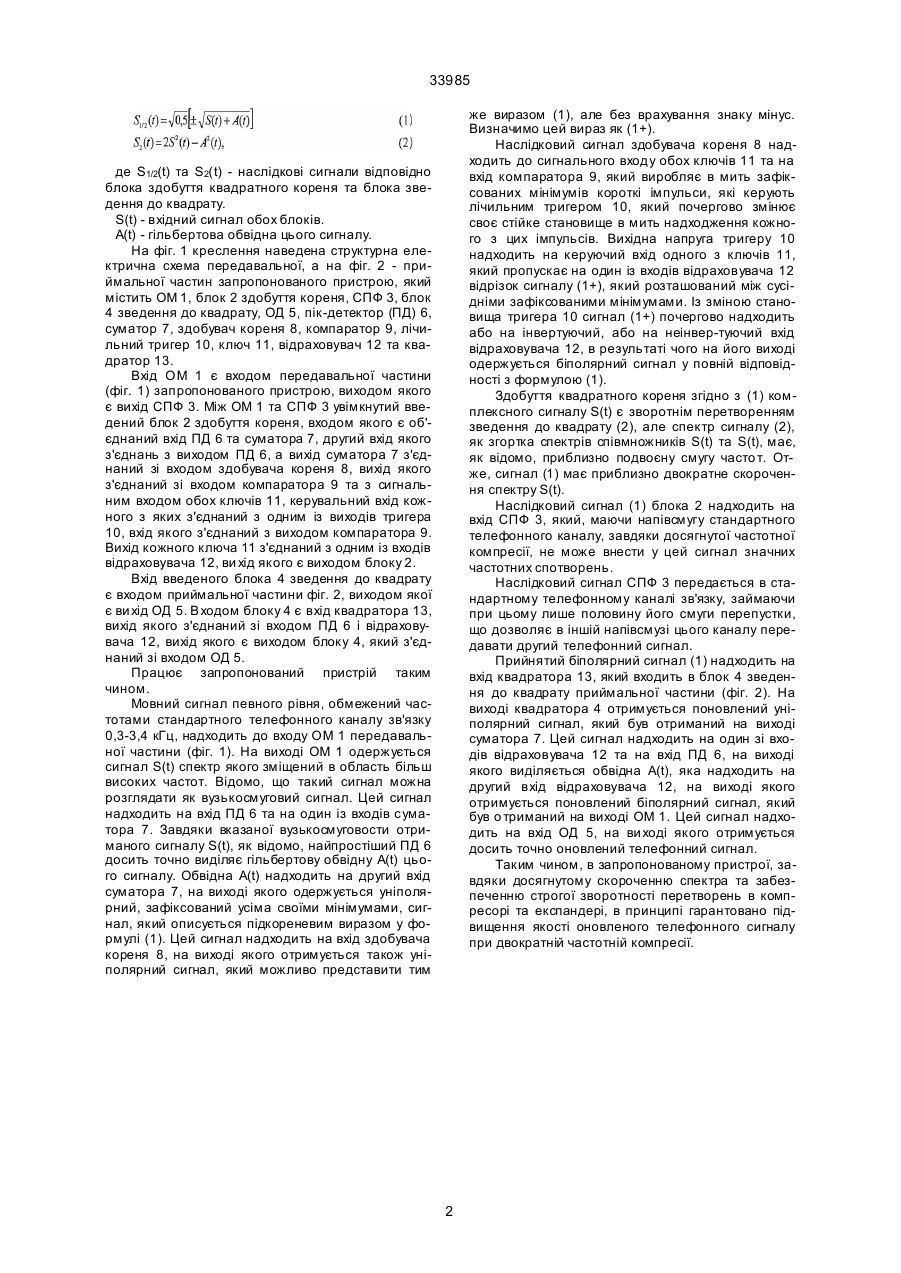

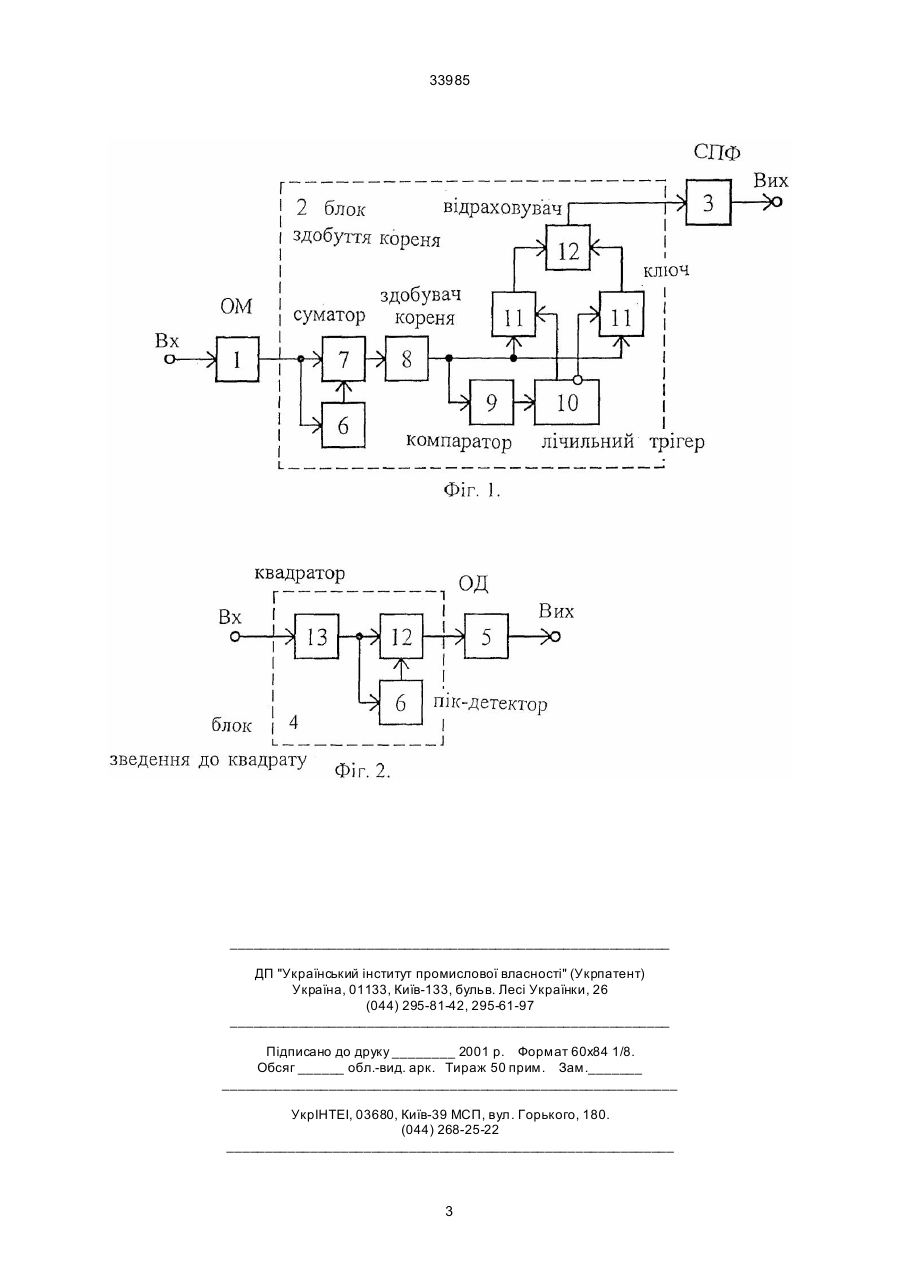

Пристрій для передачі двох компандерних телефонних сигналів у стандартному телефонно 33985 же виразом (1), але без врахування знаку мінус. Визначимо цей вираз як (1+). Наслідковий сигнал здобувача кореня 8 надходить до сигнального входу обох ключів 11 та на вхід компаратора 9, який виробляє в мить зафіксованих мінімумів короткі імпульси, які керують лічильним тригером 10, який почергово змінює своє стійке становище в мить надходження кожного з цих імпульсів. Вихідна напруга тригеру 10 надходить на керуючий вхід одного з ключів 11, який пропускає на один із входів відраховувача 12 відрізок сигналу (1+), який розташований між сусідніми зафіксованими мінімумами. Із зміною становища тригера 10 сигнал (1+) почергово надходить або на інвертуючий, або на неінвер-туючий вхід відраховувача 12, в результаті чого на його виході одержується біполярний сигнал у повній відповідності з формулою (1). Здобуття квадратного кореня згідно з (1) комплексного сигналу S(t) є зворотнім перетворенням зведення до квадрату (2), але спектр сигналу (2), як згортка спектрів співмножників S(t) та S(t), має, як відомо, приблизно подвоєну смугу часто т. Отже, сигнал (1) має приблизно двократне скорочення спектру S(t). Наслідковий сигнал (1) блока 2 надходить на вхід СПФ 3, який, маючи напівсмугу стандартного телефонного каналу, завдяки досягнутої частотної компресії, не може внести у цей сигнал значних частотних спотворень. Наслідковий сигнал СПФ 3 передається в стандартному телефонному каналі зв'язку, займаючи при цьому лише половину його смуги перепустки, що дозволяє в іншій напівсмузі цього каналу передавати другий телефонний сигнал. Прийнятий біполярний сигнал (1) надходить на вхід квадратора 13, який входить в блок 4 зведення до квадрату приймальної частини (фіг. 2). На виході квадратора 4 отримується поновлений уніполярний сигнал, який був отриманий на виході суматора 7. Цей сигнал надходить на один зі входів відраховувача 12 та на вхід ПД 6, на виході якого виділяється обвідна A(t), яка надходить на другий вхід відраховувача 12, на виході якого отримується поновлений біполярний сигнал, який був о триманий на виході ОМ 1. Цей сигнал надходить на вхід ОД 5, на ви ході якого отримується досить точно оновлений телефонний сигнал. Таким чином, в запропонованому пристрої, завдяки досягнутому скороченню спектра та забезпеченню строгої зворотності перетворень в компресорі та експандері, в принципі гарантовано підвищення якості оновленого телефонного сигналу при двократній частотній компресії. де S1/2(t) та S2(t) - наслідкові сигнали відповідно блока здобуття квадратного кореня та блока зведення до квадрату. S(t) - вхідний сигнал обох блоків. A(t) - гільбертова обвідна цього сигналу. На фіг. 1 креслення наведена структурна електрична схема передавальної, а на фіг. 2 - приймальної частин запропонованого пристрою, який містить ОМ 1, блок 2 здобуття кореня, СПФ 3, блок 4 зведення до квадрату, ОД 5, пік-детектор (ПД) 6, суматор 7, здобувач кореня 8, компаратор 9, лічильний тригер 10, ключ 11, відраховувач 12 та квадратор 13. Вхід ОМ 1 є входом передавальної частини (фіг. 1) запропонованого пристрою, виходом якого є вихід СПФ 3. Між ОМ 1 та СПФ 3 увімкнутий введений блок 2 здобуття кореня, входом якого є об'єднаний вхід ПД 6 та суматора 7, другий вхід якого з'єднань з виходом ПД 6, а вихід суматора 7 з'єднаний зі входом здобувача кореня 8, вихід якого з'єднаний зі входом компаратора 9 та з сигнальним входом обох ключів 11, керувальний вхід кожного з яких з'єднаний з одним із виходів тригера 10, вхід якого з'єднаний з виходом компаратора 9. Вихід кожного ключа 11 з'єднаний з одним із входів відраховувача 12, ви хід якого є виходом блоку 2. Вхід введеного блока 4 зведення до квадрату є входом приймальної частини фіг. 2, виходом якої є ви хід ОД 5. Входом блоку 4 є вхід квадратора 13, вихід якого з'єднаний зі входом ПД 6 і відраховувача 12, вихід якого є виходом блоку 4, який з'єднаний зі входом ОД 5. Працює запропонований пристрій таким чином. Мовний сигнал певного рівня, обмежений частотами стандартного телефонного каналу зв'язку 0,3-3,4 кГц, надходить до входу ОМ 1 передавальної частини (фіг. 1). На виході ОМ 1 одержується сигнал S(t) спектр якого зміщений в область більш високих частот. Відомо, що такий сигнал можна розглядати як вузькосмуговий сигнал. Цей сигнал надходить на вхід ПД 6 та на один із входів суматора 7. Завдяки вказаної вузькосмуговости отриманого сигналу S(t), як відомо, найпростіший ПД 6 досить точно виділяє гільбертову обвідну A(t) цього сигналу. Обвідна A(t) надходить на другий вхід суматора 7, на виході якого одержується уніполярний, зафіксований усіма своїми мінімумами, сигнал, який описується підкореневим виразом у формулі (1). Цей сигнал надходить на вхід здобувача кореня 8, на виході якого отримується також уніполярний сигнал, який можливо представити тим 2 33985 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
