Спосіб виготовлення вогнебіозахищених тепло- і звукоізоляційних деревоволокнистих листових матеріалів

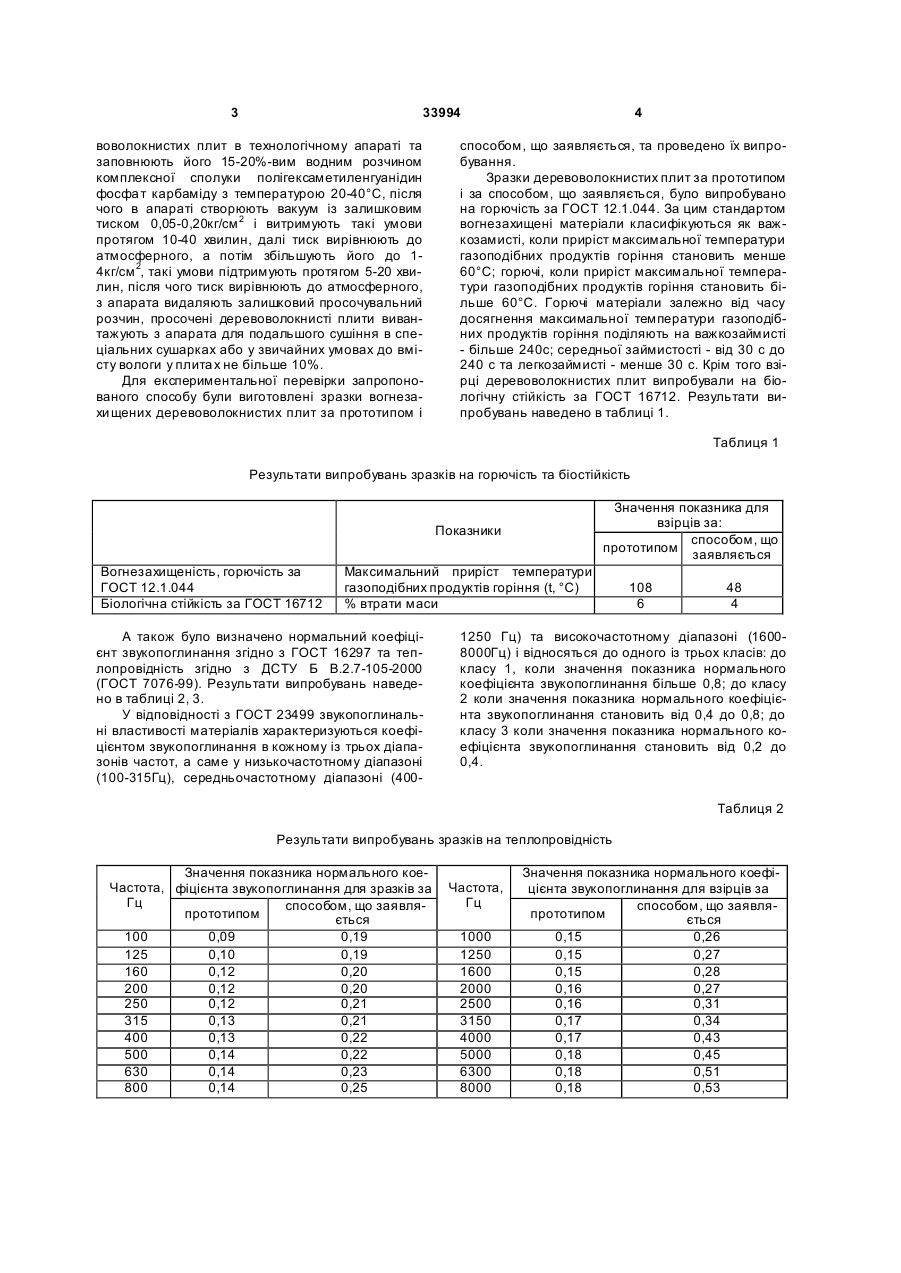

Спосіб виготовлення вогнебіозахищених тепло- і звукоізоляційних деревоволокнистих листових матеріалів шляхом просочення їх антипіренами, який відрізняється тим, що спочатку формують пакети з готових деревоволокнистих 3 33994 воволокнистих плит в технологічному апараті та заповнюють його 15-20%-вим водним розчином комплексної сполуки полігексаметиленгуанідин фосфа т карбаміду з температурою 20-40°С, після чого в апараті створюють вакуум із залишковим тиском 0,05-0,20кг/см 2 і витримують такі умови протягом 10-40 хвилин, далі тиск вирівнюють до атмосферного, а потім збільшують його до 14кг/см 2, такі умови підтримують протягом 5-20 хвилин, після чого тиск вирівнюють до атмосферного, з апарата видаляють залишковий просочувальний розчин, просочені деревоволокнисті плити вивантажують з апарата для подальшого сушіння в спеціальних сушарках або у звичайних умовах до вмісту вологи у плита х не більше 10%. Для експериментальної перевірки запропонованого способу були виготовлені зразки вогнезахи щених деревоволокнистих плит за прототипом і 4 способом, що заявляється, та проведено їх випробування. Зразки деревоволокнистих плит за прототипом і за способом, що заявляється, було випробувано на горючість за ГОСТ 12.1.044. За цим стандартом вогнезахищені матеріали класифікуються як важкозамисті, коли приріст максимальної температури газоподібних продуктів горіння становить менше 60°С; горючі, коли приріст максимальної температури газоподібних продуктів горіння становить більше 60°С. Горючі матеріали залежно від часу досягнення максимальної температури газоподібних продуктів горіння поділяють на важкозаймисті - більше 240с; середньої займистості - від 30 с до 240 с та легкозаймисті - менше 30 с. Крім того взірці деревоволокнистих плит випробували на біологічну стійкість за ГОСТ 16712. Результати випробувань наведено в таблиці 1. Таблиця 1 Результати випробувань зразків на горючість та біостійкість Значення показника для взірців за: способом, що прототипом заявляється Показники Вогнезахищеність, горючість за ГОСТ 12.1.044 Біологічна стійкість за ГОСТ 16712 Максимальний приріст температури газоподібних продуктів горіння (t, °С) % втрати маси А також було визначено нормальний коефіцієнт звукопоглинання згідно з ГОСТ 16297 та теплопровідність згідно з ДСТУ Б В.2.7-105-2000 (ГОСТ 7076-99). Результати випробувань наведено в таблиці 2, 3. У відповідності з ГОСТ 23499 звукопоглинальні властивості матеріалів характеризуються коефіцієнтом звукопоглинання в кожному із трьох діапазонів частот, а саме у низькочастотному діапазоні (100-315Гц), середньочастотному діапазоні (400 108 6 48 4 1250 Гц) та високочастотному діапазоні (16008000Гц) і відносяться до одного із трьох класів: до класу 1, коли значення показника нормального коефіцієнта звукопоглинання більше 0,8; до класу 2 коли значення показника нормального коефіцієнта звукопоглинання становить від 0,4 до 0,8; до класу 3 коли значення показника нормального коефіцієнта звукопоглинання становить від 0,2 до 0,4. Таблиця 2 Результати випробувань зразків на теплопровідність Значення показника нормального коеЧастота, фіцієнта звукопоглинання для зразків за Гц способом, що заявляпрототипом ється 100 125 160 200 250 315 400 500 630 800 0,09 0,10 0,12 0,12 0,12 0,13 0,13 0,14 0,14 0,14 0,19 0,19 0,20 0,20 0,21 0,21 0,22 0,22 0,23 0,25 Частота, Гц 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000 Значення показника нормального коефіцієнта звукопоглинання для взірців за способом, що заявляпрототипом ється 0,15 0,26 0,15 0,27 0,15 0,28 0,16 0,27 0,16 0,31 0,17 0,34 0,17 0,43 0,18 0,45 0,18 0,51 0,18 0,53 5 33994 У відповідності з ДЕН В.2.6-31:2006 теплофізичні параметри деревоволокнистих плит характеризуються значенням коефіцієнта теплопровідності в сухому стані залежно від густини, саме при 6 густині 450 кг/м 3 коефіцієнт теплопровідності не повинен перевищувати 0,08 Вт/(м·°С), а при густині 825 кг/м 3 - 0,14 Вт/(м·°С). Таблиця 3 Результати акустичних випробувань зразків Показник Густина, кг/м 3 Початкова вологість, % Теплопровідність у вологому стані, Вт/(м·°С) Теплопровідність у сухому стані, Вт/(м·°С) Як свідчать результати випробувань, взірці вогнебіозахищених тепло- і звукоізоляційних деревоволокнистих листови х матеріалів, які вироблено за способом, що заявляється, мають значно кращі показники якості ніж взірці за прототипом. Вогнебіозахищені тепло- звукоізоляційні деревоволокнисті листові матеріали, вироблені за способом, що заявляється, відносяться до важкогорючих матеріалів, і до того ж вони мають кращі показники біологічної стійкості та тепло- звукоізоляційних властивостей. Такі вогнебіозахищені тепло- звуко Комп’ютерна в ерстка Н. Лисенко Значення показника для взірців за: прототипом способом, що заявляється 824 457 10,3 11,9 0,184 0,078 0,148 0,062 ізоляційні деревоволокнисті листові матеріали можна використовувати для підвищення протипожежного захисту різних об'єктів, і таким чином вони знайдуть застосування як у будівництві, так і в інших галузях народного господарства. Література: 1. Патент №4376674 (США), 1981. кл. МКИ Д21J5/08. 2. Патент №4399046 (США), 1983. кл. НКИ 95А. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
