Пристрій для завантаження сипких матеріалів в клапанні мішки

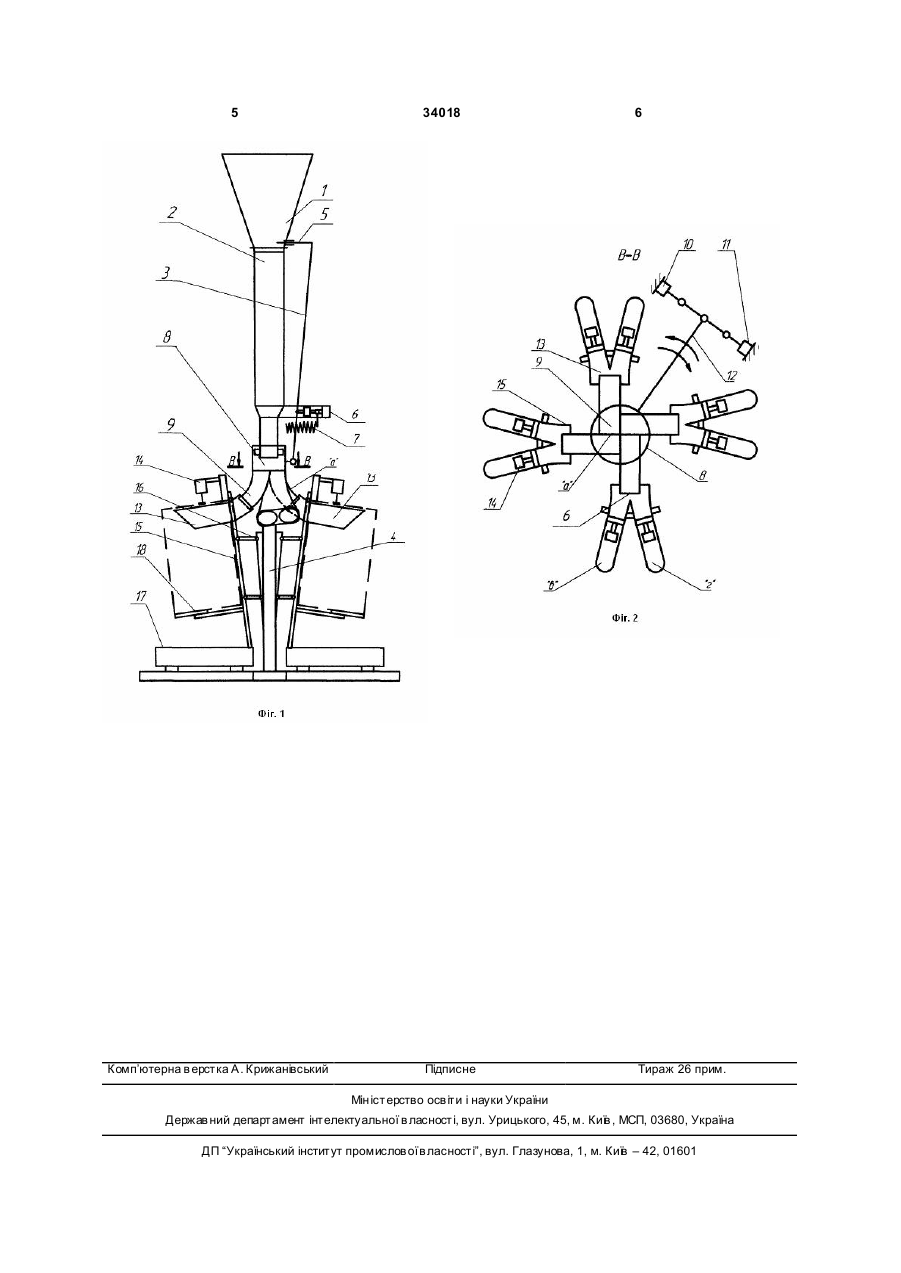

Пристрій для завантаження сипких матеріалів в клапанні мішки, що містить бункер, клапан, матеріалопровід змінного перерізу, який жорстко закріплений до бункера, постачальне пристосування, яке включає корпус і вивантажувальні патрубки, завантажувальні і ваговимірювальне пристосуван 3 34018 4 вання, яке включає корпус і вивантажувальні патПоворот корпуса 8 здійснюється електромагнітами рубки, завантажувальні і ваговимірювальне при10 і 11, які жорстко закріплені на рамі 4 і почергово стосування, систему автоматики, відповідно корипо сигналу системи автоматики діють на важіль сної моделі, вивантажувальні патрубки 12, який жорстко закріплений до корпусу 8. Виванпостачального пристосування розміщенні таким тажувальні патрубки 9 розміщенні таким чином, чином, що площини, які проходять по їх осям сищо площини, які проходять по вісям симетрії зміметрії зміщенні відносно площин, які проходять щенні відносно площин, які проходять через діачерез діаметр вихідного отвору матеріалопровода, метри вихідного отвору матеріалопровода 2, а а кромки вхідних отворів утворюють подільники кромки вхідних отворів утворюють подільники попотоку сипкого матеріалу при цьому постачальне току сипкового матеріалу “а”. пристосування установлено з можливістю здійсКожне завантажувальне пристосування 13 винювати відносно матеріалопровода зворотньоконане у вигляді трійника, який включає вхідний обертальний рух таким чином, що в крайніх полоканал “б” і розгалуження “в” і “г”. женнях напрямки каналів вивантажувальних патУ вхідний канал “б” входить вихідний кінець рубків співпадають з одним із каналів відповідних вивантажувального патрубка 9. На розгалуженнях завантажувальних пристосувань, які виконанні у трійника “в” і “г” змонтовано пристосування для вигляді трійника з вхідним каналом і розгалуженутримання мішків 14, а сам трійник жорстко встанями, кожних з яких є завантажувальним патрубновлений на рамці 15. ком. Вимірювальне пристосування включає рамку Такі конструктивні відмінності пристрою дають 15, яка за допомогою двох важелів 16, що разом з можливість розширити технологічні можливості, рамкою 4 і рамкою 15 утворює паралелограм, припідвищити надійність роботи при застосуванні клаєднується до рами 4, при цьому важелі з обох кінпанних мішків з малою шириною клапана, так як ців мають шарнірне з'єднання і ваги 17. витік матеріалу з бункера відбувається через вихіНа рамках 15 змонтовані площадки для мішків дний отвір, розміри якого виключають утворення 18. “труб” і “склепів”, а зміщення вісі симетрії вивантаПристрій діє таким чином: жувальних патрубків відносно площин, що прохоКлапанні мішки встановлюють на розгалужендять через діаметр вихідного отвору матеріалоня “в” і “г” завантажувальних пристосувань 13 і провода дає можливість більш ефективно площадки для мішків 18. Включається система використовува ти площу вхідного отвору в виванавтоматики, пристосування для утримання мішків тажувальний патрубок при мінімальній ширині, 14 притискають клапанні мішки до розгалужувальзабезпечується ущільнення сипкового матеріалу них патрубків. Під дією електромагніта 10 корпус 8 при його русі по каналу матеріалопровода зміннопостачального пристосування знаходиться в такого січення. му положенні, коли сипкий матеріал може вистуЗапропонований пристрій пояснюється схемапати в один із каналів завантажувальних пристоми, на яких зображені: на Фіг.1 - пристрій, загальсувань 13. Електромагніт 6 здійснює поворот ний вигляд, на Фіг.2 - розріз А-А на Фіг.1. клапана, заслінка 5, якого відкриває вихідний отвір Пристрій містить бункер 1, клапан, матеріалобункера 1 здійснює вільний політ в каналі матеріапровід 2, який жорстко кріпиться до бункера 1, полопровода 2, при цьому відбувається ущільнення стачальне, завантажувальні і ваговимірювальне матеріалу і після взаємодії з подільником потоку пристосування, систему автоматики (на кресленні “а” поступає у вивантажувальні патрубки 9 і далі не показано). направляється через канали завантажувальних Клапан включає в себе важіль 3, який шарнірпатрубків в клапанні мішки. но встановлений на рамі 4, заслінку 5, яка жорстко При заповненні клапанного мішка збільшуєтьвстановлена на важелі 3 і входить в щілину, яка ся зусилля дії рамки 15 на ваги 17. виконана на виході з бункера 1. Клапан привоПри досягненні необхідної ваги по сигналу сидиться в дію електромагнітом 6 (відкриття отвору стеми автоматики включається електромагніт 11( бункера) і пружиною 7 (перекриття отвору бункеелектромагніт10 відключається), під дією якого ра). Матеріалопровід 2 виконаний змінного січенздійснюється поворот корпуса 8. Ма теріал починає ня. поступатися в другі мішки. Постачальне пристосування включає корпус 8 Одночасно пристосування для утримання міші вивантажувальні патрубки 9. Корпус 8 встановків 14 звільняють перші мішки і вони сходять з залений на вихідному кінці матеріалопроводу 2 з вантажувальних патрубків і площа. можливістю здійснювати зворотньо-обертовий рух. 5 Комп’ютерна в ерстка А. Крижанівський 34018 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
