Спосіб визначення якості розподілу сипких матеріалів вздовж рядка

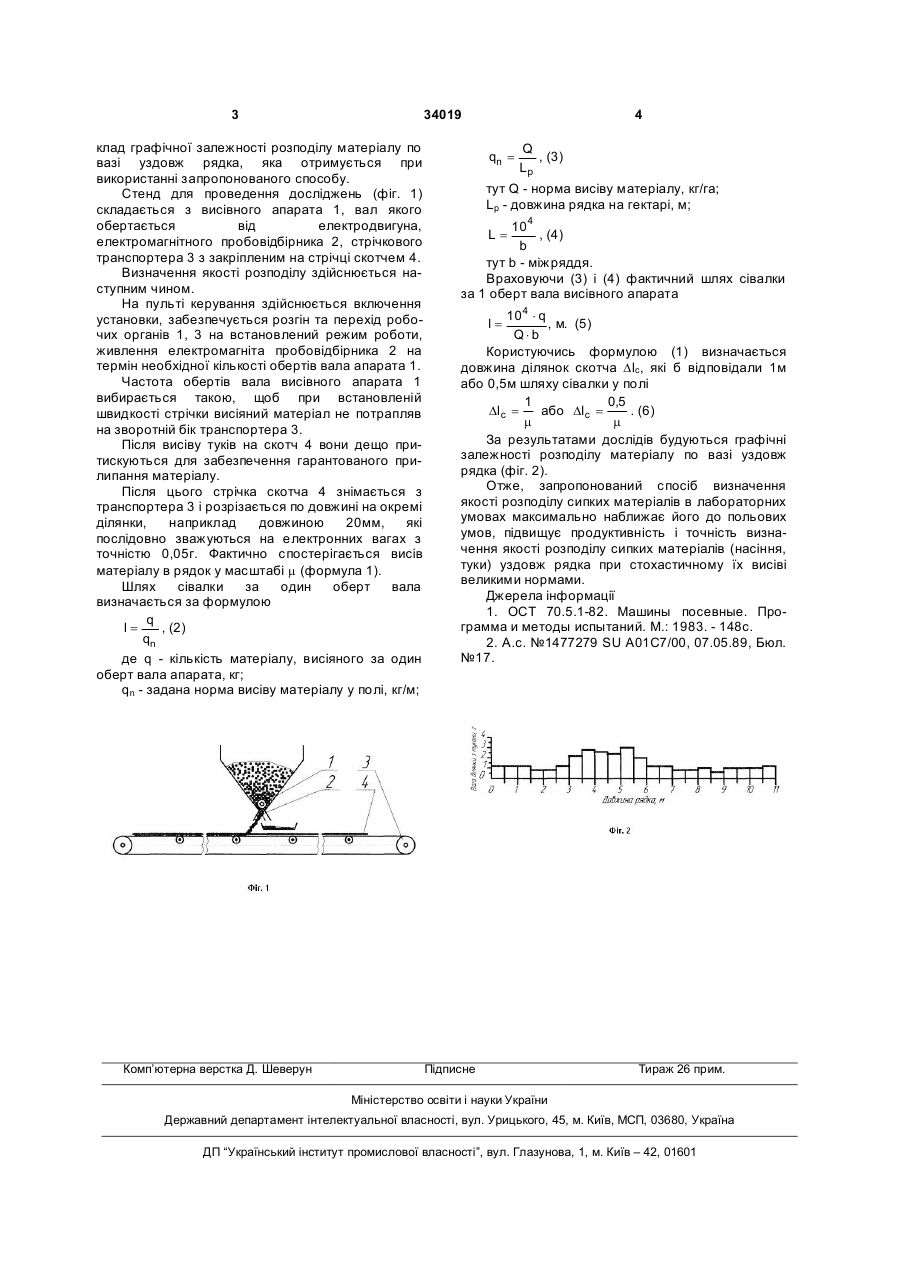

Спосіб визначення якості розподілу сипких матеріалів вздовж рядка, при якому висів відбувається на нескінченну транспортерну стрічку, який відрізняється тим, що на робочу сторону транспортерної стрічки закріплено скотч, який після висіву знімається разом з прилиплим матеріалом, 3 34019 клад графічної залежності розподілу матеріалу по вазі уздовж рядка, яка отримується при використанні запропонованого способу. Стенд для проведення досліджень (фіг. 1) складається з висівного апарата 1, вал якого обертається від електродвигуна, електромагнітного пробовідбірника 2, стрічкового транспортера 3 з закріпленим на стрічці скотчем 4. Визначення якості розподілу здійснюється наступним чином. На пульті керування здійснюється включення установки, забезпечується розгін та перехід робочих органів 1, 3 на встановлений режим роботи, живлення електромагніта пробовідбірника 2 на термін необхідної кількості обертів вала апарата 1. Частота обертів вала висівного апарата 1 вибирається такою, щоб при встановленій швидкості стрічки висіяний матеріал не потрапляв на зворотній бік транспортера 3. Після висіву туків на скотч 4 вони дещо притискуються для забезпечення гарантованого прилипання матеріалу. Після цього стрічка скотча 4 знімається з транспортера 3 і розрізається по довжині на окремі ділянки, наприклад довжиною 20мм, які послідовно зважуються на електронних вагах з точністю 0,05г. Фактично спостерігається висів матеріалу в рядок у масштабі m (формула 1). Шлях сівалки за один оберт вала визначається за формулою q l= , (2) qn де q - кількість матеріалу, висіяного за один оберт вала апарата, кг; qn - задана норма висіву матеріалу у полі, кг/м; Комп’ютерна верстка Д. Шеверун 4 qn = Q , (3) Lp тут Q - норма висіву матеріалу, кг/га; Lp - довжина рядка на гектарі, м; 10 4 , (4) b тут b - міжряддя. Враховуючи (3) і (4) фактичний шлях сівалки за 1 оберт вала висівного апарата L= 10 4 × q , м. (5) Q× b Користуючись формулою (1) визначається довжина ділянок скотча Dlc, які б відповідали 1м або 0,5м шляху сівалки у полі 1 0,5 Dl с = або Dl с = . (6) m m За результатами дослідів будуються графічні залежності розподілу матеріалу по вазі уздовж рядка (фіг. 2). Отже, запропонований спосіб визначення якості розподілу сипких матеріалів в лабораторних умовах максимально наближає його до польових умов, підвищує продуктивність і точність визначення якості розподілу сипких матеріалів (насіння, туки) уздовж рядка при стохастичному їх висіві великими нормами. Джерела інформації 1. ОСТ 70.5.1-82. Машины посевные. Программа и методы испытаний. М.: 1983. - 148с. 2. А.с. №1477279 SU A01C7/00, 07.05.89, Бюл. №17. l= Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
