Сигналізатор магнітного поля

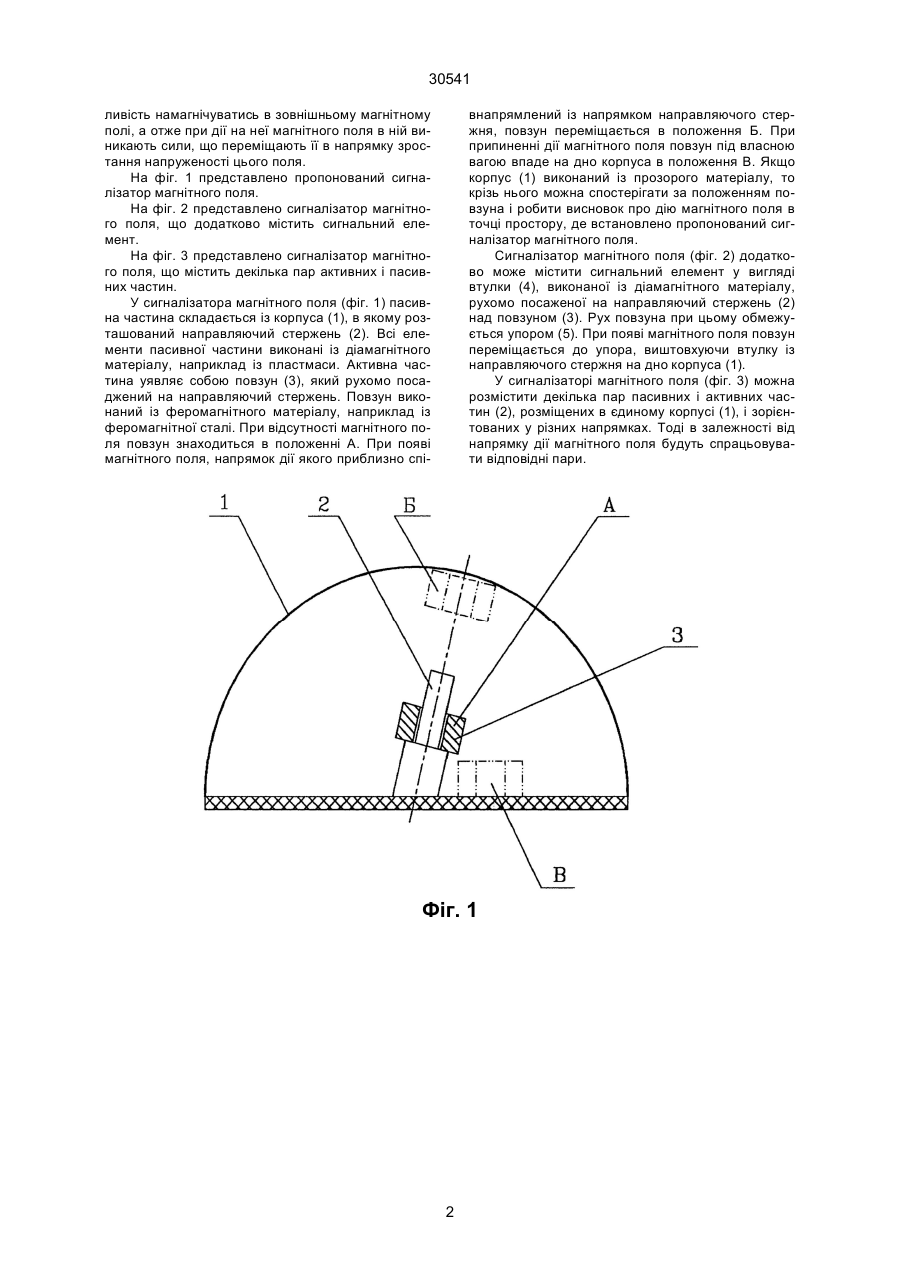

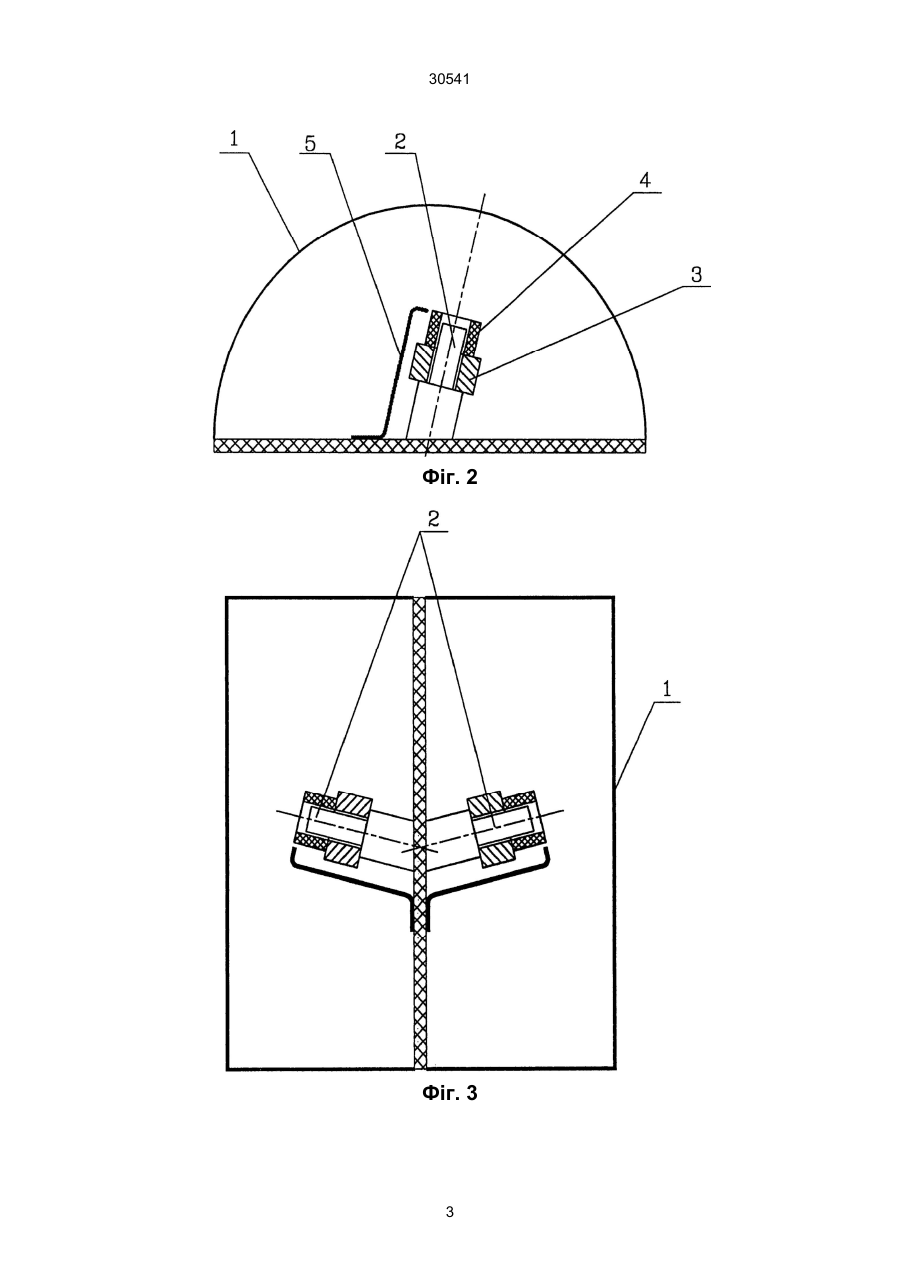

1. Сигналізатор магнітного поля, що містить активну конструктивну частину із феромагнітного матеріалу, який відрізняється тим, що активна частина рухомо розміщена на нерухомій пасивній частині з діамагнітного матеріалу так, що під дією постійного магнітного поля активна частина зміщується і втрачає можливість повернення в початко 30541 ливість намагнічуватись в зовнішньому магнітному полі, а отже при дії на неї магнітного поля в ній виникають сили, що переміщають її в напрямку зростання напруженості цього поля. На фіг. 1 представлено пропонований сигналізатор магнітного поля. На фіг. 2 представлено сигналізатор магнітного поля, що додатково містить сигнальний елемент. На фіг. 3 представлено сигналізатор магнітного поля, що містить декілька пар активних і пасивних частин. У сигналізатора магнітного поля (фіг. 1) пасивна частина складається із корпуса (1), в якому розташований направляючий стержень (2). Всі елементи пасивної частини виконані із діамагнітного матеріалу, наприклад із пластмаси. Активна частина уявляє собою повзун (3), який рухомо посаджений на направляючий стержень. Повзун виконаний із феромагнітного матеріалу, наприклад із феромагнітної сталі. При відсутності магнітного поля повзун знаходиться в положенні А. При появі магнітного поля, напрямок дії якого приблизно спі внапрямлений із напрямком направляючого стержня, повзун переміщається в положення Б. При припиненні дії магнітного поля повзун під власною вагою впаде на дно корпуса в положення В. Якщо корпус (1) виконаний із прозорого матеріалу, то крізь нього можна спостерігати за положенням повзуна і робити висновок про дію магнітного поля в точці простору, де встановлено пропонований сигналізатор магнітного поля. Сигналізатор магнітного поля (фіг. 2) додатково може містити сигнальний елемент у вигляді втулки (4), виконаної із діамагнітного матеріалу, рухомо посаженої на направляючий стержень (2) над повзуном (3). Рух повзуна при цьому обмежується упором (5). При появі магнітного поля повзун переміщається до упора, виштовхуючи втулку із направляючого стержня на дно корпуса (1). У сигналізаторі магнітного поля (фіг. 3) можна розмістити декілька пар пасивних і активних частин (2), розміщених в єдиному корпусі (1), і зорієнтованих у різних напрямках. Тоді в залежності від напрямку дії магнітного поля будуть спрацьовувати відповідні пари. Фіг. 1 2 30541 Фіг. 2 Фіг. 3 3 30541 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
