Спосіб сепарування сипучих матеріалів та пристрій для його реалізації (варіанти)

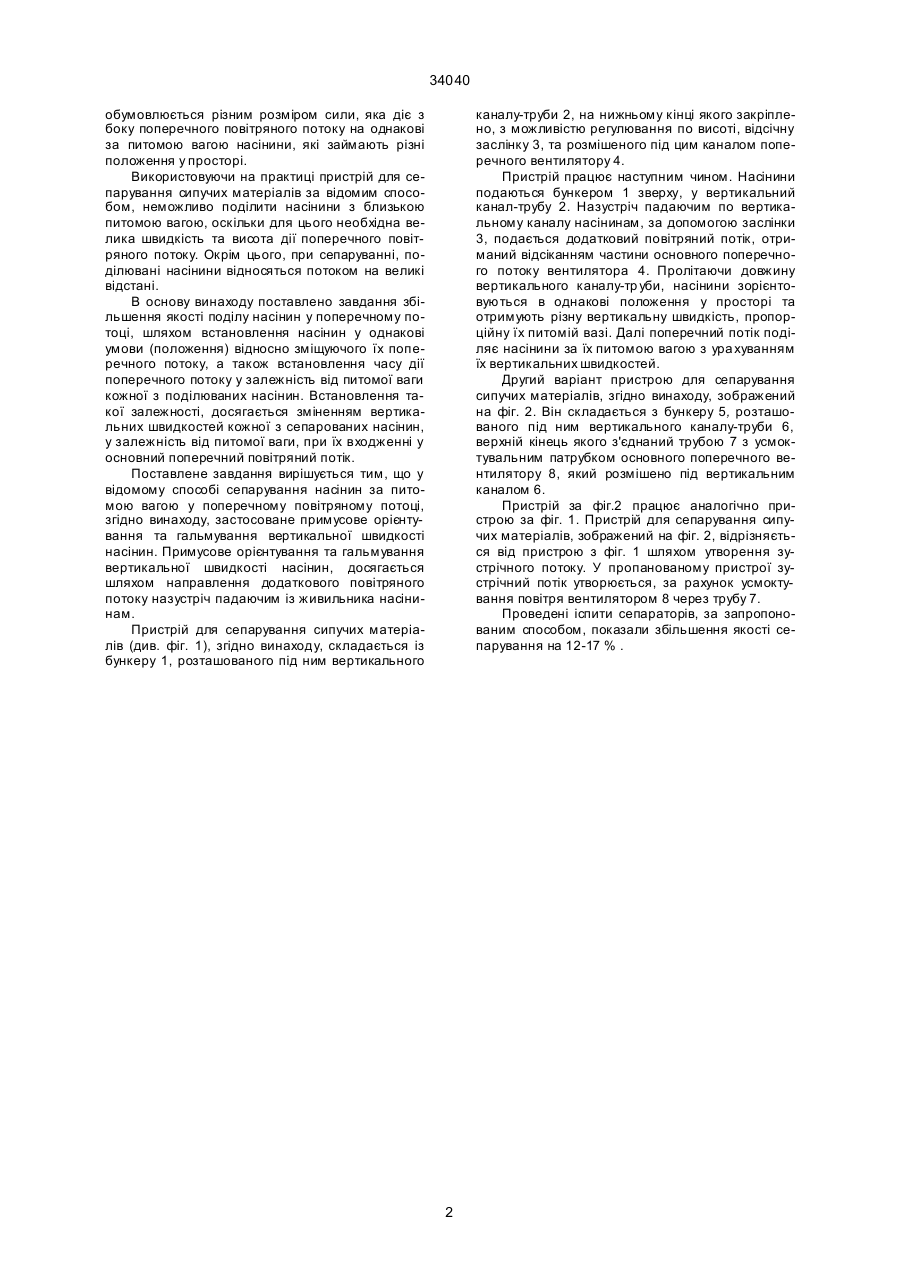

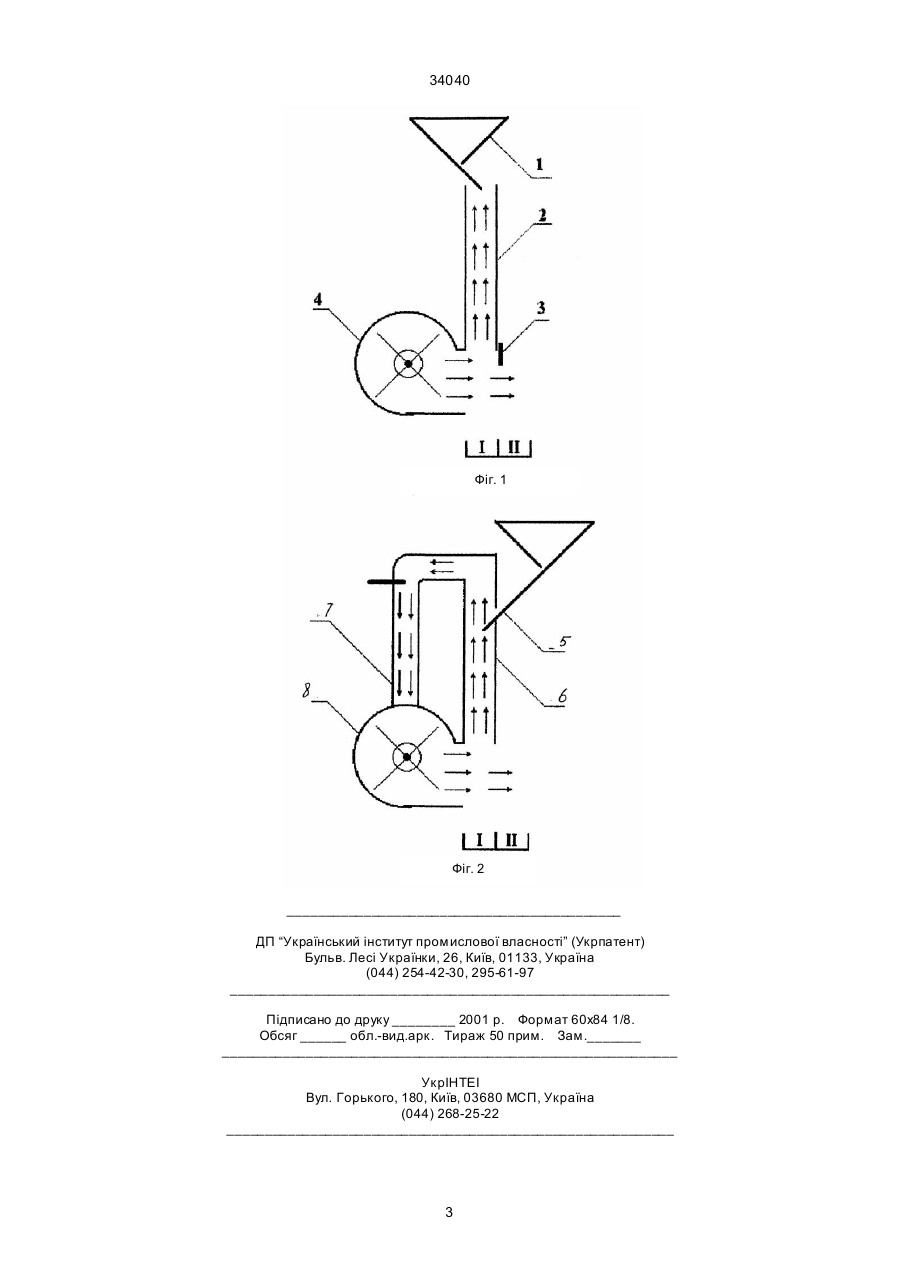

1. Спосіб сепарування сипучих матеріалів, при якому поділюваний матеріал, поданий живильником у поперечний повітряний потік, відноситься ним на відстані, пропорційні питомій вазі, який відрізняє ться тим, що назустріч падаючим із живильника насінинам подається додатковий повітряний потік, зі швидкістю, меншою чи рівною кри 34040 обумовлюється різним розміром сили, яка діє з боку поперечного повітряного потоку на однакові за питомою вагою насінини, які займають різні положення у просторі. Використовуючи на практиці пристрій для сепарування сипучих матеріалів за відомим способом, неможливо поділити насінини з близькою питомою вагою, оскільки для цього необхідна велика швидкість та висота дії поперечного повітряного потоку. Окрім цього, при сепаруванні, поділювані насінини відносяться потоком на великі відстані. В основу винаходу поставлено завдання збільшення якості поділу насінин у поперечному потоці, шляхом встановлення насінин у однакові умови (положення) відносно зміщуючого їх поперечного потоку, а також встановлення часу дії поперечного потоку у залежність від питомої ваги кожної з поділюваних насінин. Встановлення такої залежності, досягається зміненням вертикальних швидкостей кожної з сепарованих насінин, у залежність від питомої ваги, при їх входженні у основний поперечний повітряний потік. Поставлене завдання вирішується тим, що у відомому способі сепарування насінин за питомою вагою у поперечному повітряному потоці, згідно винаходу, застосоване примусове орієнтування та гальмування вертикальної швидкості насінин. Примусове орієнтування та гальмування вертикальної швидкості насінин, досягається шляхом направлення додаткового повітряного потоку назустріч падаючим із живильника насінинам. Пристрій для сепарування сипучих матеріалів (див. фіг. 1), згідно винаходу, складається із бункеру 1, розташованого під ним вертикального каналу-труби 2, на нижньому кінці якого закріплено, з можливістю регулювання по висоті, відсічну заслінку 3, та розмішеного під цим каналом поперечного вентилятору 4. Пристрій працює наступним чином. Насінини подаються бункером 1 зверху, у вертикальний канал-трубу 2. Назустріч падаючим по вертикальному каналу насінинам, за допомогою заслінки 3, подається додатковий повітряний потік, отриманий відсіканням частини основного поперечного потоку вентилятора 4. Пролітаючи довжину вертикального каналу-тр уби, насінини зорієнтовуються в однакові положення у просторі та отримують різну вертикальну швидкість, пропорційну їх питомій вазі. Далі поперечний потік поділяє насінини за їх питомою вагою з ура хуванням їх вертикальних швидкостей. Другий варіант пристрою для сепарування сипучих матеріалів, згідно винаходу, зображений на фіг. 2. Він складається з бункеру 5, розташованого під ним вертикального каналу-труби 6, верхній кінець якого з'єднаний трубою 7 з усмоктувальним патрубком основного поперечного вентилятору 8, який розмішено під вертикальним каналом 6. Пристрій за фіг.2 працює аналогічно пристрою за фіг. 1. Пристрій для сепарування сипучих матеріалів, зображений на фіг. 2, відрізняється від пристрою з фіг. 1 шляхом утворення зустрічного потоку. У пропанованому пристрої зустрічний потік утворюється, за рахунок усмоктування повітря вентилятором 8 через трубу 7. Проведені іспити сепараторів, за запропонованим способом, показали збільшення якості сепарування на 12-17 % . 2 34040 Фіг. 1 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
