Змішувач
Номер патенту: 34228
Опубліковано: 15.02.2001
Автори: Приходько Анатолій Петрович, Мірошниченко Костянтин Кирилович
Текст

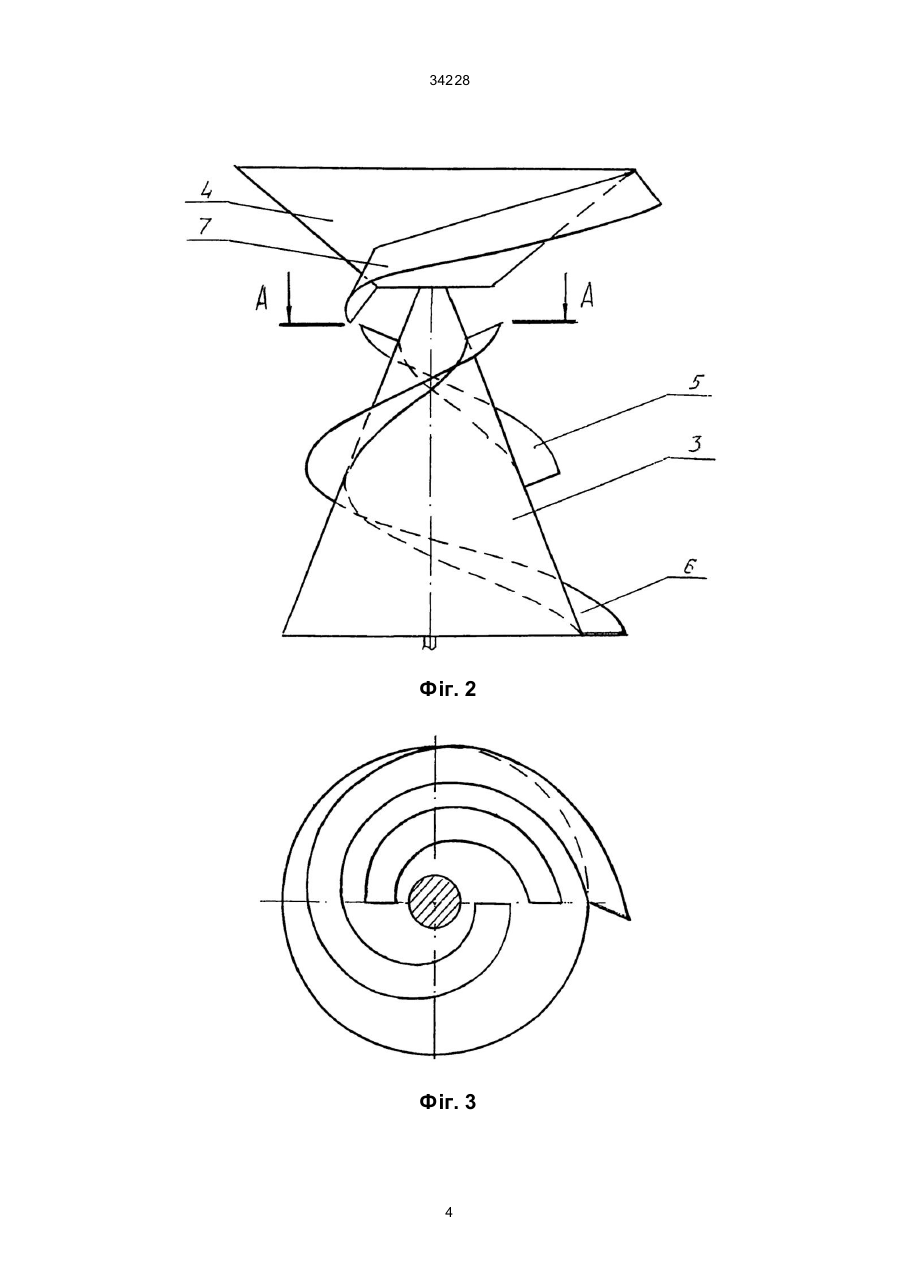

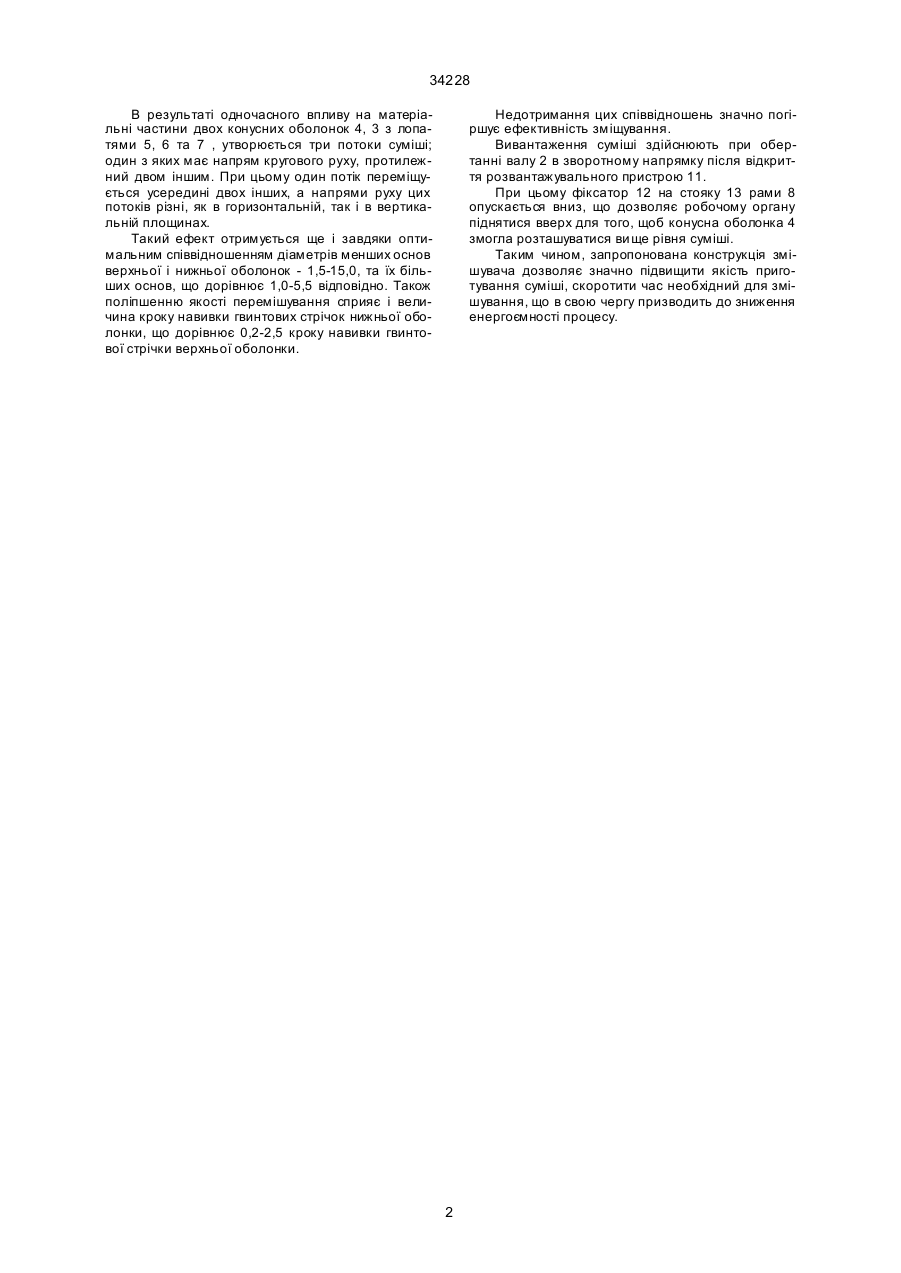

Змішувач, що містить вертикальний корпус з розташованим всередині на вертикальному валу 34228 В результаті одночасного впливу на матеріальні частини двох конусних оболонок 4, 3 з лопатями 5, 6 та 7 , утворюється три потоки суміші; один з яких має напрям кругового руху, протилежний двом іншим. При цьому один потік переміщується усередині двох інших, а напрями руху цих потоків різні, як в горизонтальній, так і в вертикальній площинах. Такий ефект отримується ще і завдяки оптимальним співвідношенням діаметрів менших основ верхньої і нижньої оболонок - 1,5-15,0, та їх більших основ, що дорівнює 1,0-5,5 відповідно. Також поліпшенню якості перемішування сприяє і величина кроку навивки гвинтових стрічок нижньої оболонки, що дорівнює 0,2-2,5 кроку навивки гвинтової стрічки верхньої оболонки. Недотримання цих співвідношень значно погіршує ефективність зміщування. Вивантаження суміші здійснюють при обертанні валу 2 в зворотному напрямку після відкриття розвантажувального пристрою 11. При цьому фіксатор 12 на стояку 13 рами 8 опускається вниз, що дозволяє робочому органу піднятися вверх для того, щоб конусна оболонка 4 змогла розташуватися ви ще рівня суміші. Таким чином, запропонована конструкція змішувача дозволяє значно підвищити якість приготування суміші, скоротити час необхідний для змішування, що в свою чергу призводить до зниження енергоємності процесу. 2 Фіг. 1 34228 3 34228 Фіг. 2 Фіг. 3 4 34228 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer
Автори англійськоюMiroshnychenko Kostiantyn Kyrylovych, Prykhodko Anatolii Petrovych
Назва патенту російськоюСмеситель
Автори російськоюМирошниченко Константин Кириллович, Приходько Анатолий Петрович
МПК / Мітки
МПК: B28C 5/40
Мітки: змішувач
