Спосіб підземної газифікації вугілля

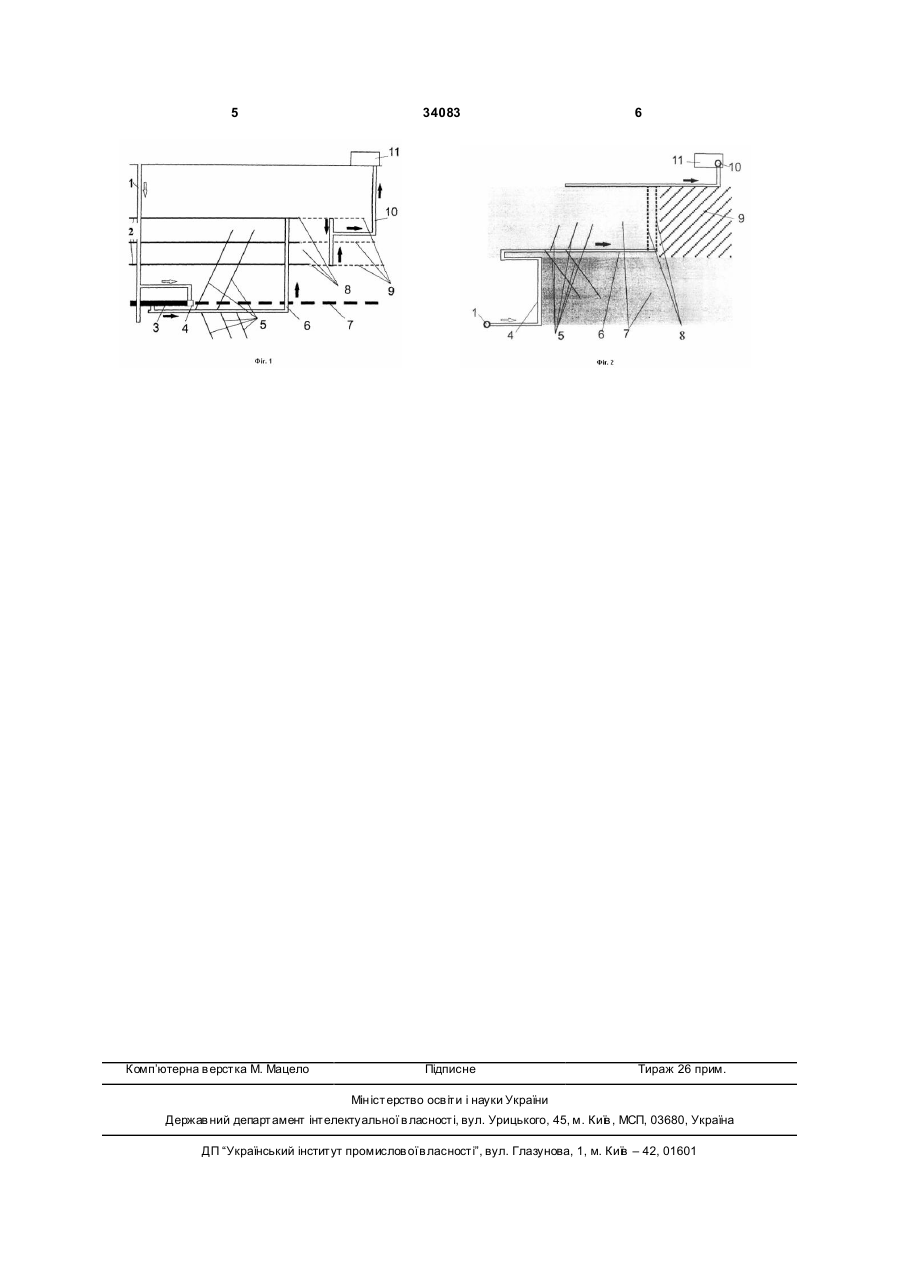

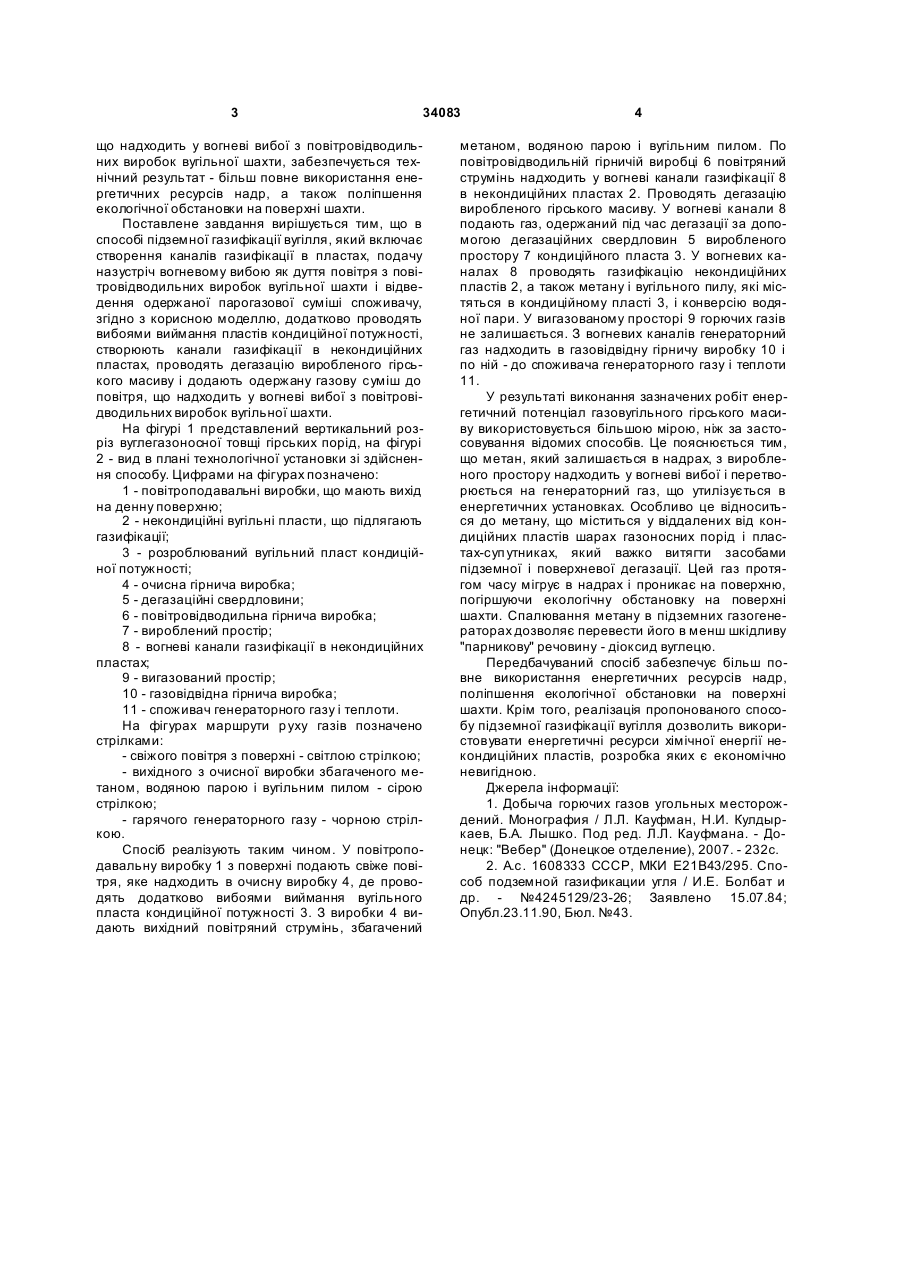

Спосіб підземної газифікації вугілля, що включає створення каналів газифікації в пластах, подачу назустріч вогневому вибою як дуття повітря з повітровідвідних виробок вугільної шахти і відведення одержаної парогазової суміші споживачу, який відрізняється тим, що додатково проводять вибоями виймання пластів кондиційної потужності, створюють канали газифікації в некондиційних пластах, проводять дегазацію виробленого гірського масиву і додають одержану газову суміш до повітря, що надходить у вогневі вибої з повітровідвідних виробок вугільної шахти. (19) (21) u200803081 (22) 11.03.2008 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) ТІРКЕЛЬ МИ ХАЙЛО ГОДЕЛЄВИЧ, UA, КАМБУРОВА ЛАРИСА ОЛЕКСІЇВН А, UA, ПІТАЛЕНКО ЕВГЕН ІВАНОВИЧ, U A, КОСТЕНКО ВІКТОР КЛИМЕНТОВИЧ, U A, ГЕТМАНЕЦЬ ЛАРИСА ВОЛОДИМИРІВНА, UA, БОКІЙ ОЛЕКСАНДР БОРИСОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ, UA 3 34083 що надходить у вогневі вибої з повітровідводильних виробок вугільної шахти, забезпечується технічний результат - більш повне використання енергетичних ресурсів надр, а також поліпшення екологічної обстановки на поверхні шахти. Поставлене завдання вирішується тим, що в способі підземної газифікації вугілля, який включає створення каналів газифікації в пластах, подачу назустріч вогневому вибою як дуття повітря з повітровідводильних виробок вугільної шахти і відведення одержаної парогазової суміші споживачу, згідно з корисною моделлю, додатково проводять вибоями виймання пластів кондиційної потужності, створюють канали газифікації в некондиційних пластах, проводять дегазацію виробленого гірського масиву і додають одержану газову суміш до повітря, що надходить у вогневі вибої з повітровідводильних виробок вугільної шахти. На фігурі 1 представлений вертикальний розріз вуглегазоносної товщі гірських порід, на фігурі 2 - вид в плані технологічної установки зі здійснення способу. Цифрами на фігурах позначено: 1 - повітроподавальні виробки, що мають вихід на денну поверхню; 2 - некондиційні вугільні пласти, що підлягають газифікації; 3 - розроблюваний вугільний пласт кондиційної потужності; 4 - очисна гірнича виробка; 5 - дегазаційні свердловини; 6 - повітровідводильна гірнича виробка; 7 - вироблений простір; 8 - вогневі канали газифікації в некондиційних пластах; 9 - вигазований простір; 10 - газовідвідна гірнича виробка; 11 - споживач генераторного газу і теплоти. На фігурах маршрути р уху газів позначено стрілками: - свіжого повітря з поверхні - світлою стрілкою; - вихідного з очисної виробки збагаченого метаном, водяною парою і вугільним пилом - сірою стрілкою; - гарячого генераторного газу - чорною стрілкою. Спосіб реалізують таким чином. У повітроподавальну виробку 1 з поверхні подають свіже повітря, яке надходить в очисну виробку 4, де проводять додатково вибоями виймання вугільного пласта кондиційної потужності 3. З виробки 4 видають вихідний повітряний струмінь, збагачений 4 метаном, водяною парою і вугільним пилом. По повітровідводильній гірничій виробці 6 повітряний струмінь надходить у вогневі канали газифікації 8 в некондиційних пластах 2. Проводять дегазацію виробленого гірського масиву. У вогневі канали 8 подають газ, одержаний під час дегазації за допомогою дегазаційних свердловин 5 виробленого простору 7 кондиційного пласта 3. У вогневих каналах 8 проводять газифікацію некондиційних пластів 2, а також метану і вугільного пилу, які містяться в кондиційному пласті 3, і конверсію водяної пари. У вигазованому просторі 9 горючих газів не залишається. З вогневих каналів генераторний газ надходить в газовідвідну гірничу виробку 10 і по ній - до споживача генераторного газу і теплоти 11. У результаті виконання зазначених робіт енергетичний потенціал газовугільного гірського масиву використовується більшою мірою, ніж за застосовування відомих способів. Це пояснюється тим, що метан, який залишається в надрах, з виробленого простору надходить у вогневі вибої і перетворюється на генераторний газ, що утилізується в енергетичних установках. Особливо це відноситься до метану, що міститься у віддалених від кондиційних пластів шарах газоносних порід і пластах-суп утниках, який важко витягти засобами підземної і поверхневої дегазації. Цей газ протягом часу мігрує в надрах і проникає на поверхню, погіршуючи екологічну обстановку на поверхні шахти. Спалювання метану в підземних газогенераторах дозволяє перевести його в менш шкідливу "парникову" речовину - діоксид вуглецю. Передбачуваний спосіб забезпечує більш повне використання енергетичних ресурсів надр, поліпшення екологічної обстановки на поверхні шахти. Крім того, реалізація пропонованого способу підземної газифікації вугілля дозволить використовувати енергетичні ресурси хімічної енергії некондиційних пластів, розробка яких є економічно невигідною. Джерела інформації: 1. Добыча горючих газов угольных месторождений. Монография / Л.Л. Кауфман, Н.И. Кулдыркаев, Б.А. Лышко. Под ред. Л.Л. Кауфмана. - Донецк: "Вебер" (Донецкое отделение), 2007. - 232с. 2. А.с. 1608333 СССР, МКИ Е21В43/295. Способ подземной газификации угля / И.Е. Болбат и др. - №4245129/23-26; Заявлено 15.07.84; Опубл.23.11.90, Бюл. №43. 5 Комп’ютерна в ерстка М. Мацело 34083 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
