Поляризаційна призма акімова

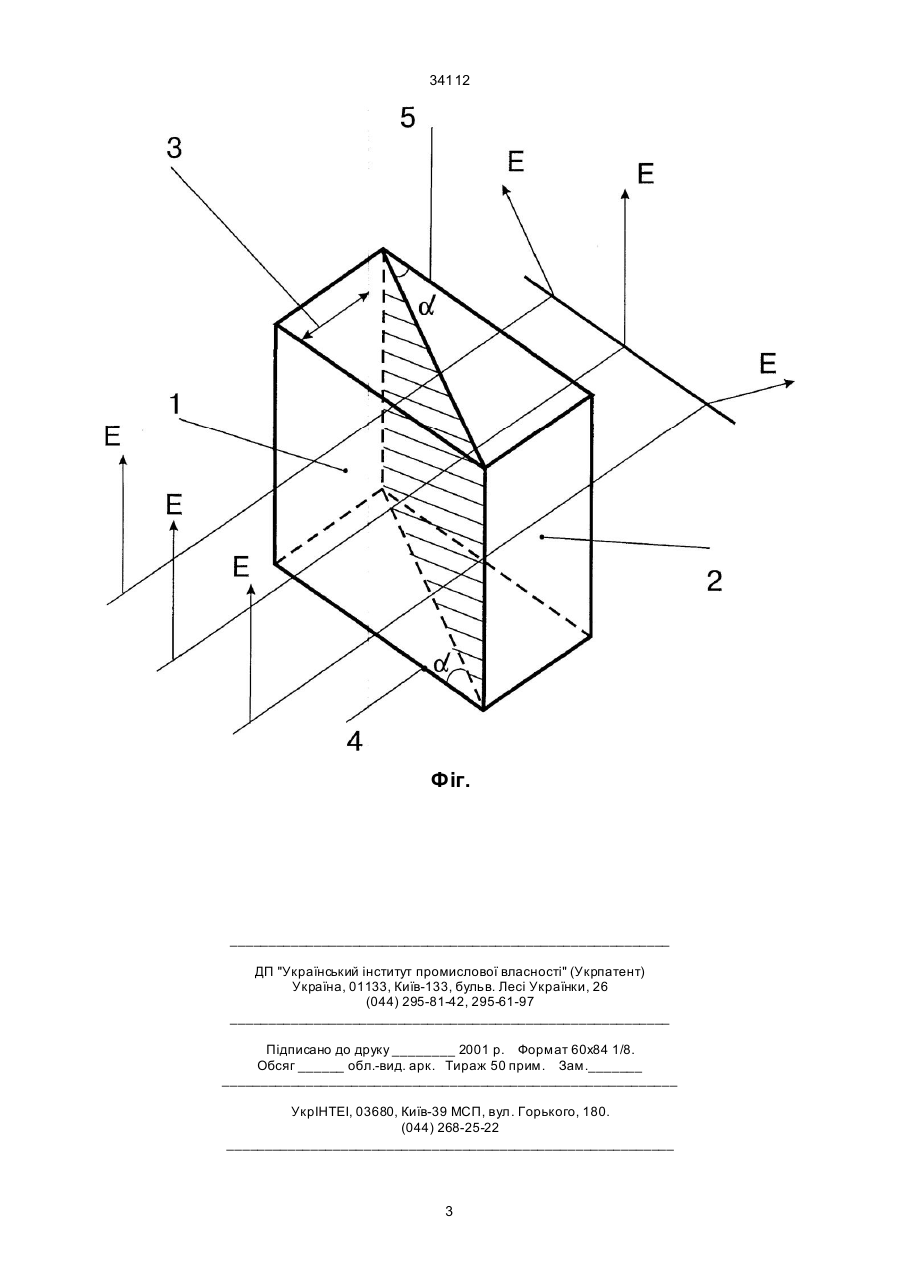

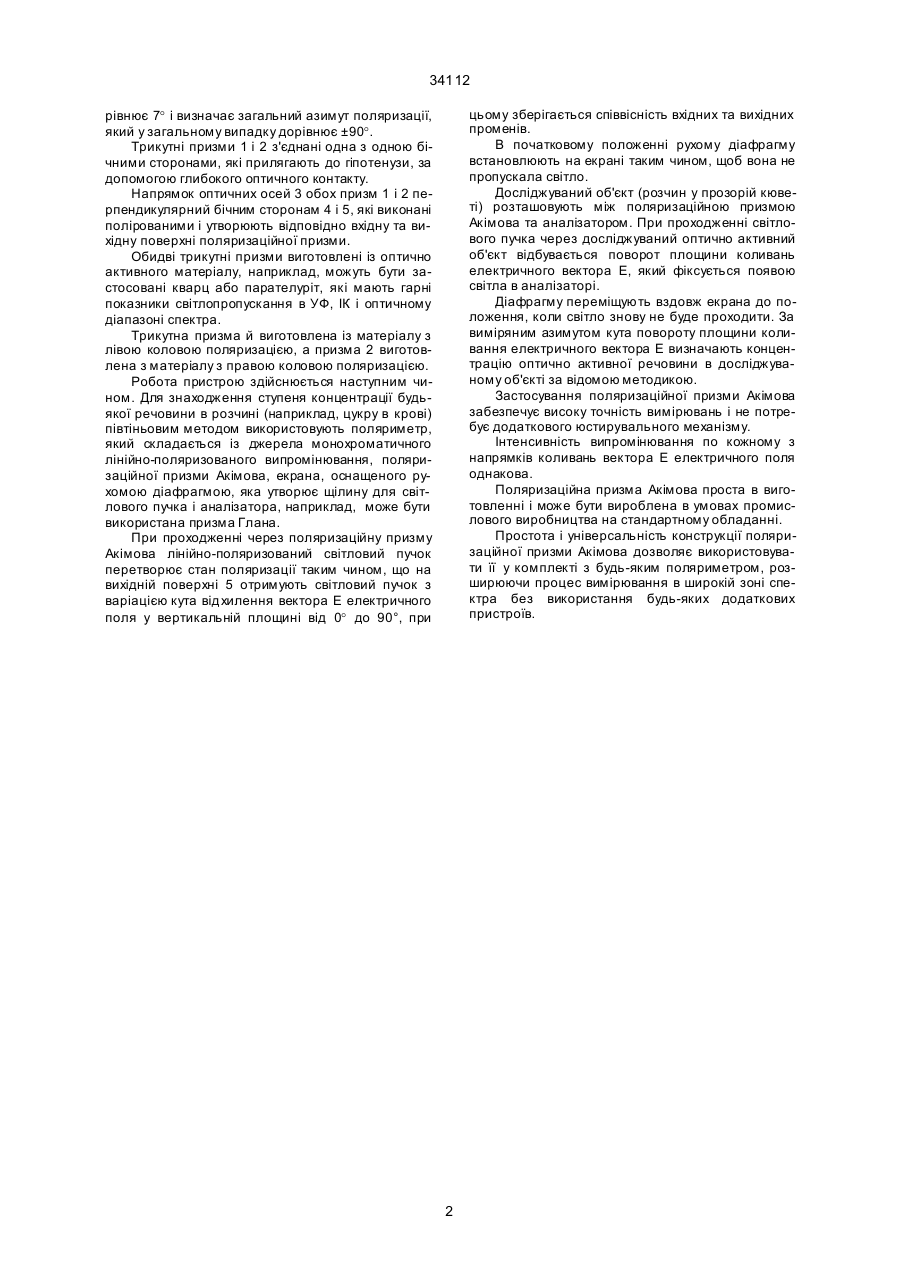

Поляризаційна призма, яка виконана у вигляді паралелепіпеду, який включає дві трикутні призми одного розміру, яка відрізняється тим, що обидві призми виготовлені з оптично активного матеріалу, при цьому одна з призм виготовлена із матеріалу з лівою коловою поляризацією, a інша призма виготовлена із матеріалу з правою коловою поляризацією. (19) (21) 99063067 (22) 03.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Акімов Сергій Васильович (73) Акімов Сергій Васильович 34112 цьому зберігається співвісність вхідних та вихідних променів. В початковому положенні рухому діафрагму встановлюють на екрані таким чином, щоб вона не пропускала світло. Досліджуваний об'єкт (розчин у прозорій кюветі) розташовують між поляризаційною призмою Акімова та аналізатором. При проходженні світлового пучка через досліджуваний оптично активний об'єкт відбувається поворот площини коливань електричного вектора Е, який фіксується появою світла в аналізаторі. Діафрагму переміщують вздовж екрана до положення, коли світло знову не буде проходити. За виміряним азимутом кута повороту площини коливання електричного вектора Е визначають концентрацію оптично активної речовини в досліджуваному об'єкті за відомою методикою. Застосування поляризаційної призми Акімова забезпечує високу точність вимірювань і не потребує додаткового юстирувального механізму. Інтенсивність випромінювання по кожному з напрямків коливань вектора Е електричного поля однакова. Поляризаційна призма Акімова проста в виготовленні і може бути вироблена в умовах промислового виробництва на стандартному обладанні. Простота і універсальність конструкції поляризаційної призми Акімова дозволяє використовувати її у комплекті з будь-яким поляриметром, розширюючи процес вимірювання в широкій зоні спектра без використання будь-яких додаткових пристроїв. рівнює 7° і визначає загальний азимут поляризації, який у загальному випадку дорівнює ±90°. Трикутні призми 1 і 2 з'єднані одна з одною бічними сторонами, які прилягають до гіпотенузи, за допомогою глибокого оптичного контакту. Напрямок оптичних осей 3 обох призм 1 і 2 перпендикулярний бічним сторонам 4 і 5, які виконані полірованими і утворюють відповідно вхідну та вихідну поверхні поляризаційної призми. Обидві трикутні призми виготовлені із оптично активного матеріалу, наприклад, можуть бути застосовані кварц або парателуріт, які мають гарні показники світлопропускання в УФ, ІК і оптичному діапазоні спектра. Трикутна призма й виготовлена із матеріалу з лівою коловою поляризацією, а призма 2 виготовлена з матеріалу з правою коловою поляризацією. Робота пристрою здійснюється наступним чином. Для знаходження ступеня концентрації будьякої речовини в розчині (наприклад, цукру в крові) півтіньовим методом використовують поляриметр, який складається із джерела монохроматичного лінійно-поляризованого випромінювання, поляризаційної призми Акімова, екрана, оснащеного рухомою діафрагмою, яка утворює щілину для світлового пучка і аналізатора, наприклад, може бути використана призма Глана. При проходженні через поляризаційну призму Акімова лінійно-поляризований світловий пучок перетворює стан поляризації таким чином, що на вихідній поверхні 5 отримують світловий пучок з варіацією кута відхилення вектора Е електричного поля у вертикальній площині від 0° до 90°, при 2 34112 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
