Спосіб прокатування заготовок на обтискних і заготовочних станах

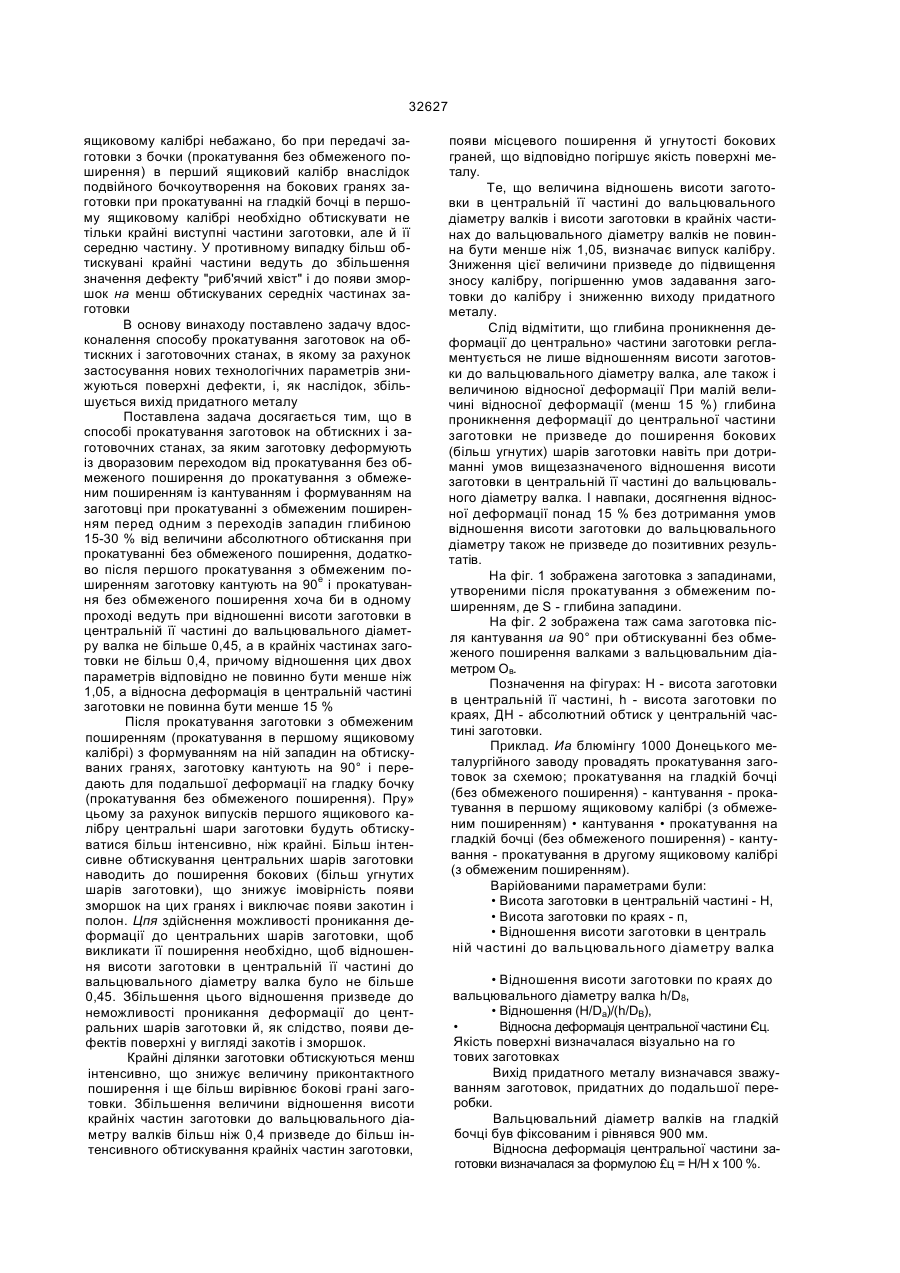

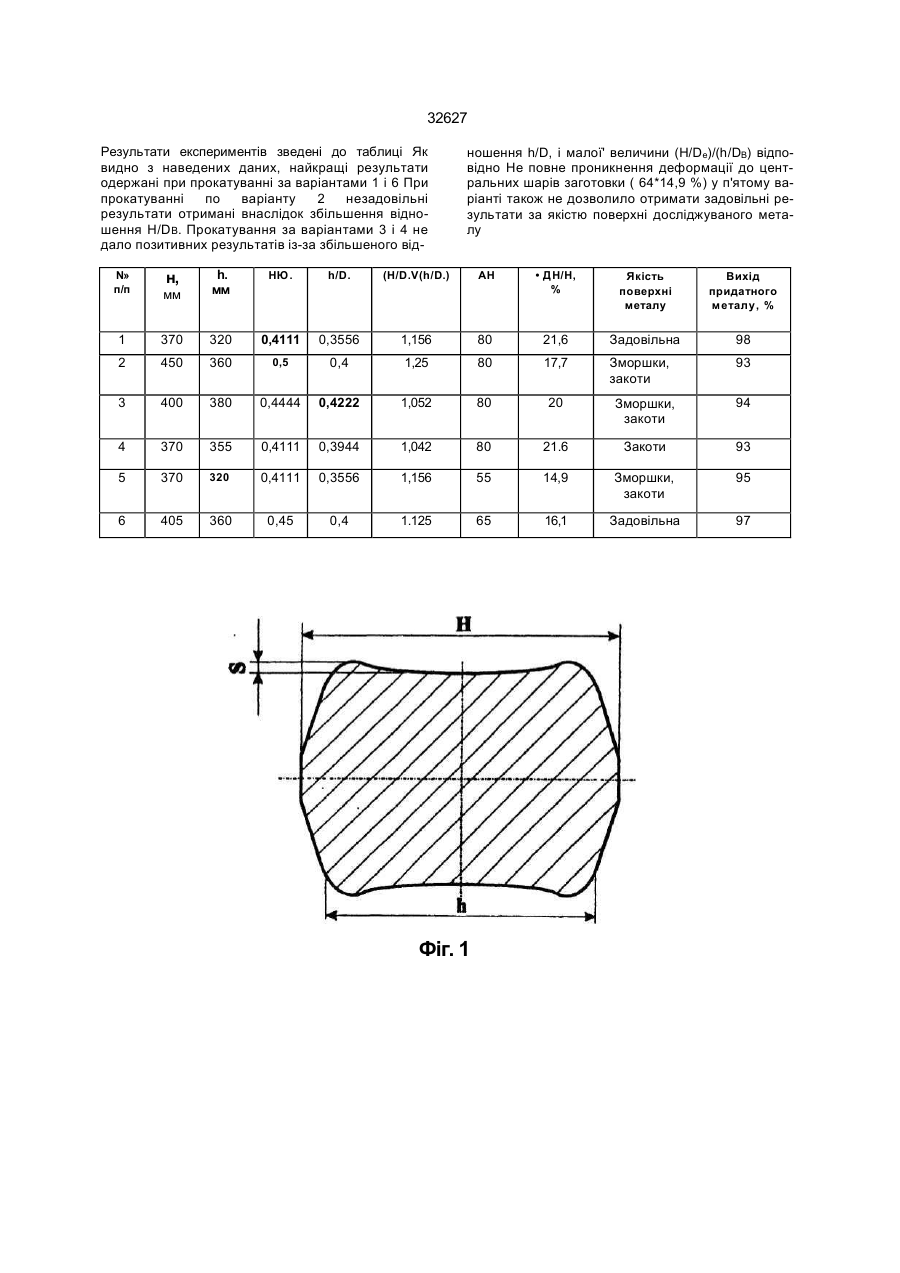

Спосіб прокатування заготовок на обтискних і заготовочних станах, за яким заготовку деформують із дворазовим переходом від прокатування без обмеженого поширення до прокатування з обмеженим поширенням із кантуванням і формуванням на заготовці при прокатуванні з обмеженим поширенням перед одним з переходів заглибин глибиною 15-30 % від величини абсолютного обтиску при прокатуванні без обмеженого поширення, який відрізняється тим, що після першого прокатування з обмеженим поширенням заготовку кантують на 90° прокатування без обмеженого поширення хоча б в одному переході ведуть при відношенні висоти заготовки в центральній її частині до вальцювального діаметра валка не більше 0,45, а в крайніх частинах - не більше 0,4, причому відношення цих двох показників ВІДПОВІДНО ПОВИННО бути не менше 1,05, а відносна деформація в центральній частині заготовки не менше 15 % CM Винахід відноситься до прокатного виробництва й може бути використаний при прокатуванні заготовок на обтискних і заготовочних станах Відомий спосіб прокатування заготовок на обтискних станах, при якому на обтискуваній поверхні заготовки в ящикових калібрах формуються западини, які потрібні для підвищення тривалості заготовки на рольганзі після її кантування (Полухин П И и др Прокатное производство -М Металлургия, 1968, с 72) Величина цих западин незначна й при передаванні заготовки з гладкої бочки в ящиковий калібр, коли заготовка має випуклі крайні зони й угнуту середину (подвійне бочкоутворення), походить первісний обтиск випуклих зон, що, в свою чергу, наводить до появи на поверхні прокату закотів і зморшок, а також збільшує значення дефекту "риб'ячий хвіст" Найбільш близьким до запропонованого винаходу є спосіб прокатування напівфабрикатів на обтискних і заготовочних станах, за яким заготовку деформують із дворазовим переходом від прокатування без обмеженого поширення до прокатування з обмеженим поширенням із кантуванням і зворотним переходом без кантування, в якому перед одним з переходів від прокатування з обмеже ним поширенням до прокатування без обмеженого поширення на заготовці формують западини величиною 15-30 % від величини абсолютного обтиску при прокатуванні без обмеженого поширення (А С СРСР № 1612416, кл В 21 В 1/02) Проте у випадку прокатування з передаванням заготовки з одного ящикового калібру (прокатування з обмеженим поширенням) у другий о кантуванням на 90° на бокових гранях заготовки утворяться зморшки та закоти Це пояснюється тим, що на більшості крупних блюмінгів відношення висоти заготовки задаваної в другий калібр (Н), до вальцювального діаметру валків у цьому калібрі (DB) більше 0,45 При цьому спостерігається подвійне бочкоутворення бокових поверхонь заготовки При цьому максимальне поширення відбувається приблизно на 0,9 величини обтиску від контактної поверхні Подвійне бочкоутворення в першому пропусканні другого калібру при сформованій величині западини на обтискуваних гранях при прокатуванні в першому ящиковому калібрі, яке дорівнюється 15-30 % величини абсолютного обтиску в другому ящиковому калібрі, призведе до виникнення на бічних гранях заготовки спочатку утягнень, а після - до появи на цих гранях закотів і зморшок Зниження величини опуклості в першому о CM
