Стартер для люмінесцентних ламп

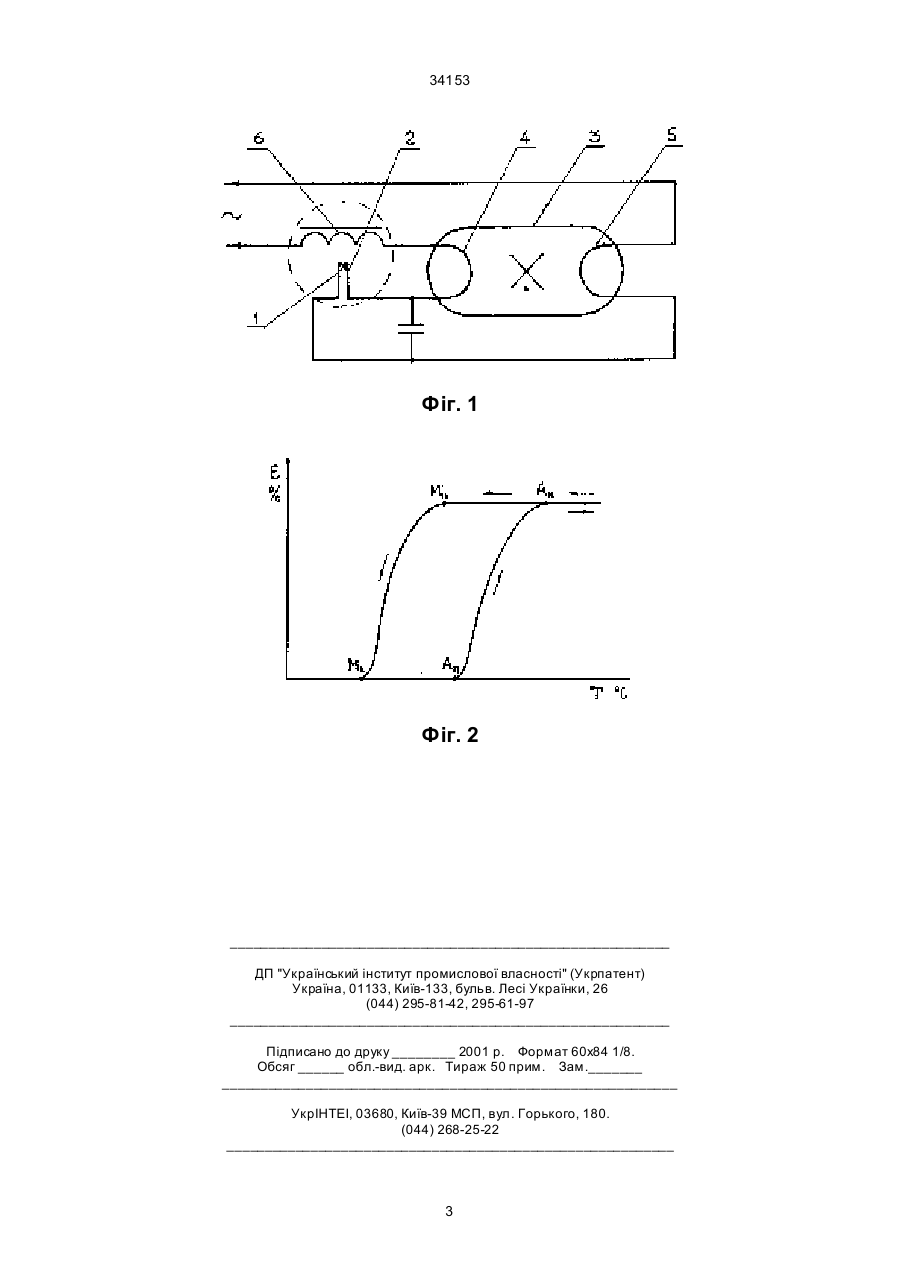

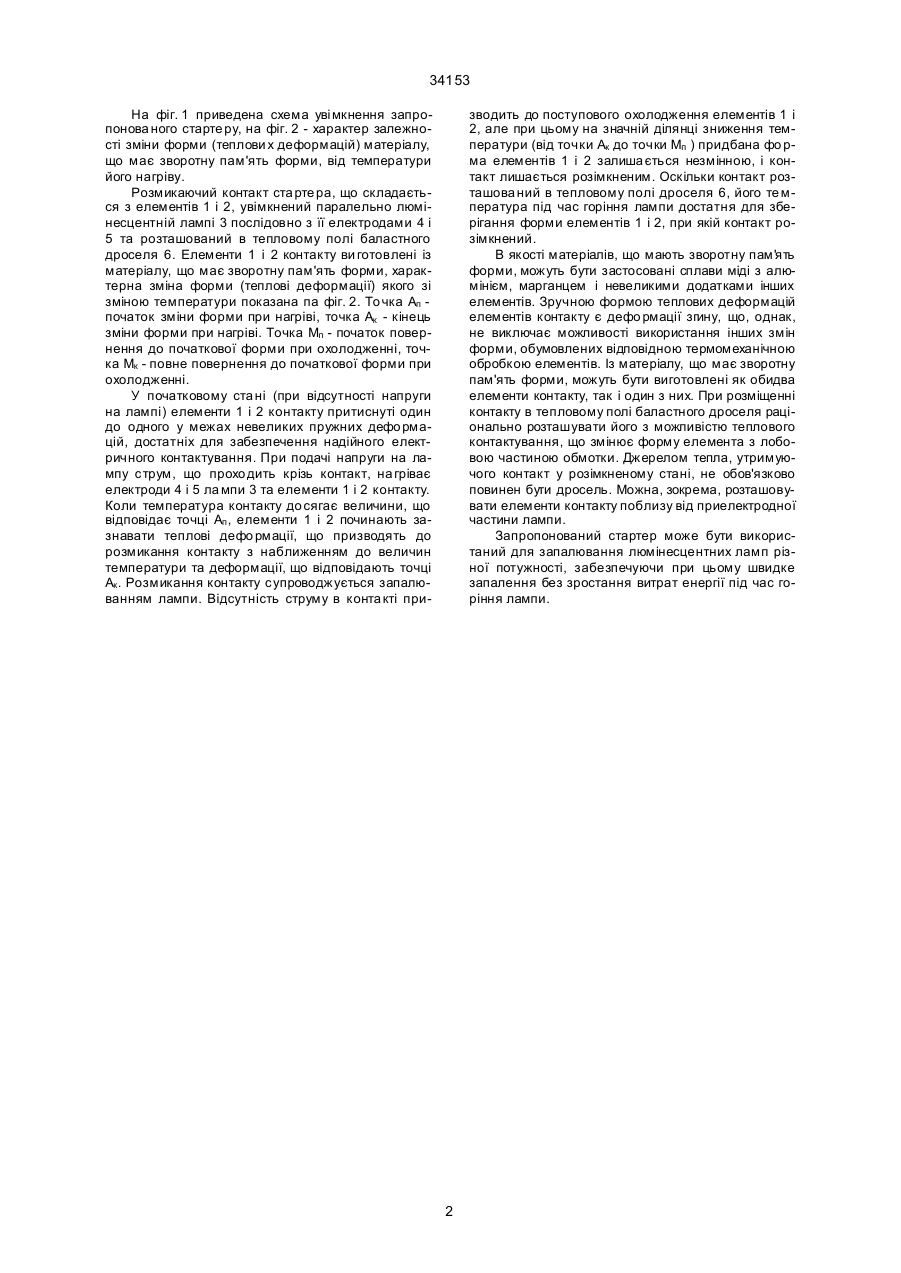

Стартер для люмінесцентних ламп, що містить контакт, принаймні один з елементів якого виконаний з мате ріалу, що має зворотну пам'ять форми, відмінний тим, що контакт виконаний розмикаючим і розташований у тепловому полі елемента ланцюга живлення люмінесцентної лампи. (19) (21) 99063170 (22) 09.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Брезінський Володимир Георгійович, Аве тісов Генадій Ернстович, Намітоков Кемаль Кадирович (73) ЗАТ "ТЕК-АУТ", Харківська державна академія 34153 На фіг. 1 приведена схема уві мкнення запропонова ного старте ру, на фіг. 2 - характер залежності зміни форми (теплови х деформацій) матеріалу, що має зворотну пам'ять форми, від температури його нагріву. Розмикаючий контакт ста рте ра, що складається з елементів 1 і 2, увімкнений паралельно люмінесцентній лампі 3 послідовно з її електродами 4 і 5 та розташований в тепловому полі баластного дроселя 6. Елементи 1 і 2 контакту ви готовлені із матеріалу, що має зворотну пам'ять форми, характерна зміна форми (теплові деформації) якого зі зміною температури показана па фіг. 2. То чка Ап початок зміни форми при нагріві, точка Ак - кінець зміни форми при нагріві. Точка Мп - початок повернення до початкової форми при охолодженні, точка Мк - повне повернення до початкової форми при охолодженні. У початковому ста ні (при відсутності напруги на лампі) елементи 1 і 2 контакту притиснуті один до одного у межах невеликих пружних дефо рмацій, достатніх для забезпечення надійного електричного контактування. При подачі напруги на лампу струм, що прохо дить крізь контакт, на гріває електроди 4 і 5 ла мпи 3 та елементи 1 і 2 контакту. Коли температура контакту до сягає величини, що відповідає точці Ап , елементи 1 і 2 починають зазнавати теплові дефо рмації, що призводять до розмикання контакту з наближенням до величин температури та деформації, що відповідають точці Ак . Розмикання контакту супроводжується запалюванням лампи. Відсутність струму в конта кті при зводить до поступового охолодження елементів 1 і 2, але при цьому на значній ділянці зниження температури (від точки Ак до точки Мп ) придбана фо рма елементів 1 і 2 залиша ється незмінною, і контакт лишається розімкненим. Оскільки контакт розташова ний в тепловому полі дроселя 6, його те мпература під час горіння лампи достатня для зберігання форми елементів 1 і 2, при якій контакт розімкнений. В якості матеріалів, що мають зворотну пам'я ть форми, можуть бути застосовані сплави міді з алюмінієм, марганцем і невеликими додатками інших елементів. Зручною формою теплових деформацій елементів контакту є дефо рмації згину, що, однак, не виключає можливості використання інших змін форми, обумовлених відповідною термомеханічною обробкою елементів. Із матеріалу, що має зворотну пам'ять форми, можуть бути виготовлені як обидва елементи контакту, так і один з них. При розміщенні контакту в тепловому полі баластного дроселя раціонально розташувати його з можливістю теплового контактування, що змінює форму елемента з лобовою частиною обмотки. Джерелом тепла, утримуючого контакт у розімкненому стані, не обов'язково повинен бути дросель. Можна, зокрема, розташовувати елементи контакту поблизу від приелектродної частини лампи. Запропонований стартер може бути використаний для запалювання люмінесцентних ламп різної потужності, забезпечуючи при цьому швидке запалення без зростання витрат енергії під час горіння лампи. 2 34153 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
