Пускорегулюючий пристрій для люмінесцентних ламп

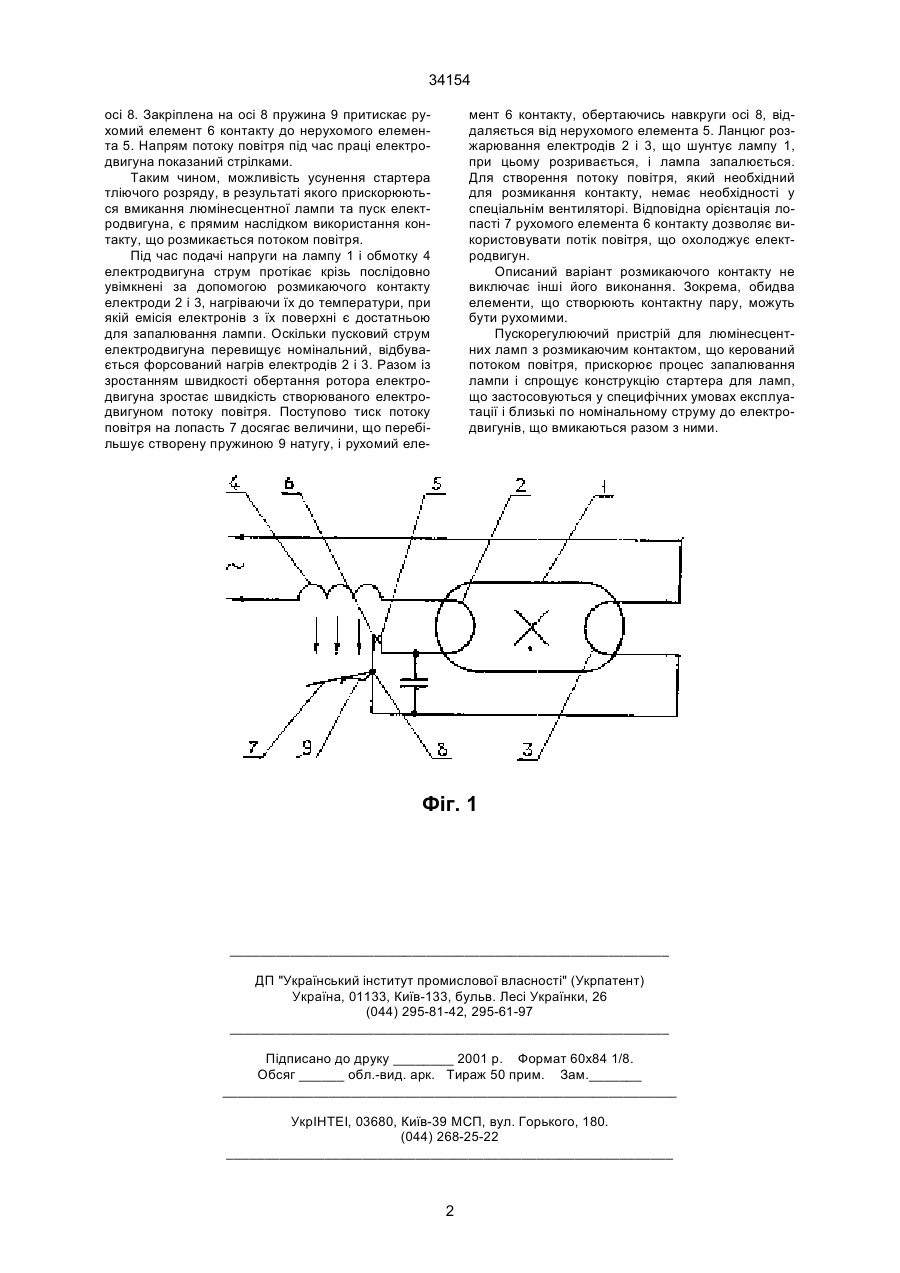

Пускорегулюючий пристрій для люмінесцентних ламп, що містить баласт у вигляді електродвигуна перемінного струму та стартер, відмінний тим, що цей стартер виконаний у вигляді розмикаючого контакту, що має принаймні один підпружинений рухомий елемент, споруджений лопастю, установленою на шляху потоку повітря, що створюється електродвигуном. (19) (21) 99063171 (22) 09.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Брезінський Володимир Георгійович, Аветісов Генадій Ернстович, Намітоков Кемаль Кадирович (73) ЗАТ "ТЕК-АУТ", Харківська державна академія міського господарства 34154 осі 8. Закріплена на осі 8 пружина 9 притискає рухомий елемент 6 контакту до нерухомого елемента 5. Напрям потоку повітря під час праці електродвигуна показаний стрілками. Таким чином, можливість усунення стартера тліючого розряду, в результаті якого прискорюються вмикання люмінесцентної лампи та пуск електродвигуна, є прямим наслідком використання контакту, що розмикається потоком повітря. Під час подачі напруги на лампу 1 і обмотку 4 електродвигуна струм протікає крізь послідовно увімкнені за допомогою розмикаючого контакту електроди 2 і 3, нагріваючи їх до температури, при якій емісія електронів з їх поверхні є достатньою для запалювання лампи. Оскільки пусковий струм електродвигуна перевищує номінальний, відбувається форсований нагрів електродів 2 і 3. Разом із зростанням швидкості обертання ротора електродвигуна зростає швидкість створюваного електродвигуном потоку повітря. Поступово тиск потоку повітря на лопасть 7 досягає величини, що перебільшує створену пружиною 9 натугу, і рухомий еле мент 6 контакту, обертаючись навкруги осі 8, віддаляється від нерухомого елемента 5. Ланцюг розжарювання електродів 2 і 3, що шунтує лампу 1, при цьому розривається, і лампа запалюється. Для створення потоку повітря, який необхідний для розмикання контакту, немає необхідності у спеціальнім вентиляторі. Відповідна орієнтація лопасті 7 рухомого елемента 6 контакту дозволяє використовувати потік повітря, що охолоджує електродвигун. Описаний варіант розмикаючого контакту не виключає інші його виконання. Зокрема, обидва елементи, що створюють контактну пару, можуть бути рухомими. Пускорегулюючий пристрій для люмінесцентних ламп з розмикаючим контактом, що керований потоком повітря, прискорює процес запалювання лампи і спрощує конструкцію стартера для ламп, що застосовуються у специфічних умовах експлуатації і близькі по номінальному струму до електродвигунів, що вмикаються разом з ними. Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
