Пристрій для живлення електролюмінесцентних ламп

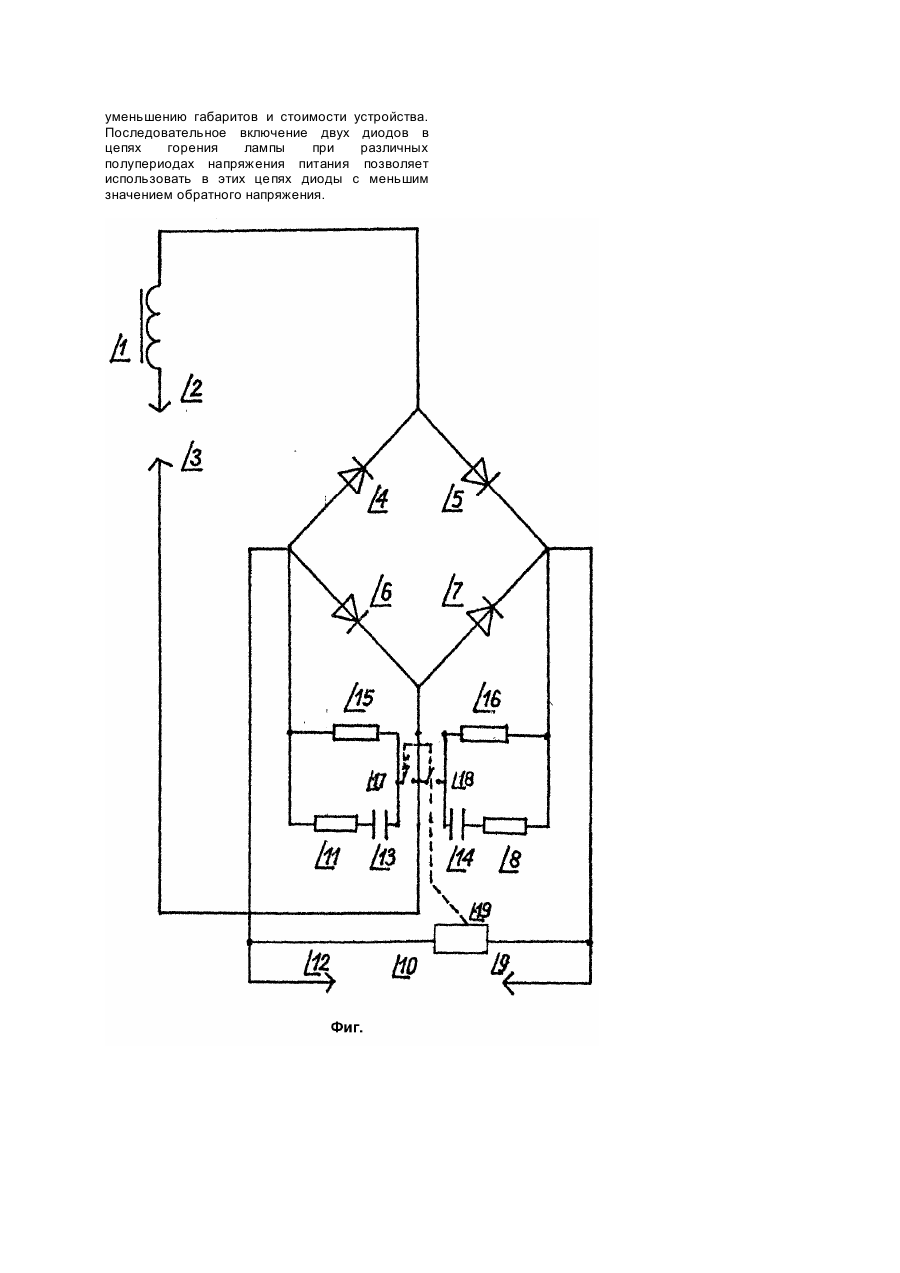

Изобретение относится к области электротехники и связано с бесстартерными устройствами питания (поджига) электролюминесцентных ламп. Наиболее близким к заявляемому является устройство питания газоразрядных ламп, содержащее подключенное между клеммами сети переменного тока балластный элемент и схему выпрямителя, выходы которой связаны с клеммами лампы. В данном устройстве используется включенная параллельно люминесцентной лампе цепь, состоящая из двух групп последовательно соединенных резистора и конденсатора. Однако это устройство обладает высоким уровнем пульсаций напряжения горения, что существенно снижает качество свечения лампы. Задача изобретения - повышение надежности поджига и улучшения качества горения электролюминесцентных ламп, в том числе ламп, не отвечающих условиям поджига и горения в стандартных (стартерных) устройствах питания вследствие старения (например, с выработавшими свой ресурс или поврежденными электродами). Решение этой задачи обеспечивается с устройством питания электролюминесцентных ламп, содержащим реактивный балластный элемент, одним из выводов подключенный к одной клемме сети переменного тока, а другим - к соединенным между собой катодом первого и анодом второго диодов, третий и четвертый диоды, катод и анод которых подключены к другой клемме питающей сети, а анод третьего диода и катод четвертого диода соединены с анодом первого и катодом второго диода соответственно, в котором, согласно изобретению, введены первый и второй резисторы, одними выводами подключенные к аноду третьего и катоду четвертого диода соответственно, а другими - к одному контакту первого и другому контакту второго переключателя соответственно, третий резистор и первый конденсатор, одними выводами соединенные между собой, а другими подключенных, соответственно, к аноду третьего диода и одному контакту первого переключателя, второй вывод которого подключен к другой клемме сети переменного тока, четвертый резистор и второй конденсатор, одними выводами соединенные между собой, а другими подключенные соответственно к катоду четвертого диода и другому контакту второго переключателя, один контакт которого подключен к другой клемме сети переменного тока, управляющее устройство, одним выводом подключенное к аноду третьего, а другим - к катоду четвертого диодов. Изобретение поясняется чертежом (фиг.), на котором показана схема устройства для питания электролюминесцентной лампы. Устройство содержит реактивный балластный элемент 1 (с индуктивным или емкостным характером полного комплексного сопротивления), подключенный одним выводом к одной 2 из двух (2 и 3) клемм питающей сети. Другой вывод элемента 1 и клемма 3 питающей сети соединены с одной из диагоналей моста, образованного четырьмя диодами 4, 5, 6 и 7. К клеммам другой диагонали моста клеммами 9 и 12 подключена электролюминесцентная лампа 10. Резистор 15 включен параллельно последовательно соединенным резистору 11 и конденсатору 13. Последовательно с этой цепью включен первый переключатель 17, а составленная таким образом цепь включен параллельно диоду 6. Резистор 16 включен параллельно последовательно соединенным резистору 8 и конденсатору 14. Последовательно с этой цепью включен второй переключатель 18, составленная таким образом цепь включен параллельно диоду 7. Параллельно электролюминесцентной лампе 10 подключено управляющее устройство 19, управляющее переключателями 17 и 18 (им может быть, например, реле). Устройство для питания электролюминесцентной лампы работает следующим образом. При подаче сетевого напряжения на клеммы 2 и 3 с небольшой задержкой, связанной с зарядом емкостей 13 и 14, на клеммах 9 и 12 электролюминесцентной лампы 10 появляется выпрямленное мостовой схемой и умноженное конденсаторами 13 и 14 примерно в два раза напряжение, достаточное для электрического пробоя газа в колбе лампы и ее поджига. Полученное на клеммах лампы повышенное напряжение пробоя позволяет поджигать в том числе лампы, не отвечающие по своим параметрам условиям поджига в стандартных стартерных устройствах питания. После поджига напряжение на лампе существенно уменьшается и достигает величины напряжения горения. При этом ток питания лампы протекает через открытые в различные полупериоды сетевого напряжения диоды 5, 6 и 4, 7 по следующим цепям. При положительном полупериоде напряжения сети на клемме 2 ток горения протекает по цепи: клемма 2, балластный элемент 1, диод 5, клемма 9, лампа 10, клемма 12, диод 6, клемма 3; при отрицательном полупериоде напряжения сети на клемме 2; клемма 2, балластный элемент 1, диод 4, клемма 12, лампа 10, клемма 9, диод 7, клемма 3. После поджига лампы ток, проходящий через нее, увеличивается. Соответственно ток, проходящий через управляющее устройство 19, резко уменьшается, что приводит к размыканию контактов переключателей 17 и 18 и отключению конденсаторов 13, 14 и резисторов 8, 11 цепей умножения напряжения. Это приводит к уменьшению реактивной составляющей полного комплексного сопротивления устройства питания, уменьшению пульсаций напряжения на лампе и улучшению качества горения. Резисторы 15 и 16 предназначены для разряда конденсаторов 13 и 14 после их отключения в результате срабатывания переключателей 17 и 18. Балластный элемент 1 ограничивает ток диодов выпрямительной части устройства. Это устройство обеспечивает надежный поджиг ламп с большим разбросом параметров без жестких требований к используемым компонентам по рассеиваемой мощности, что с учетом конструктивных особенностей (наличие мостовой схемы выпрямления позволяет использовать диодные сборки) приводит к уменьшению габаритов и стоимости устройства. Последовательное включение двух диодов в цепях горения лампы при различных полупериодах напряжения питания позволяет использовать в этих цепях диоды с меньшим значением обратного напряжения.
