Пристрій світлосигнальний

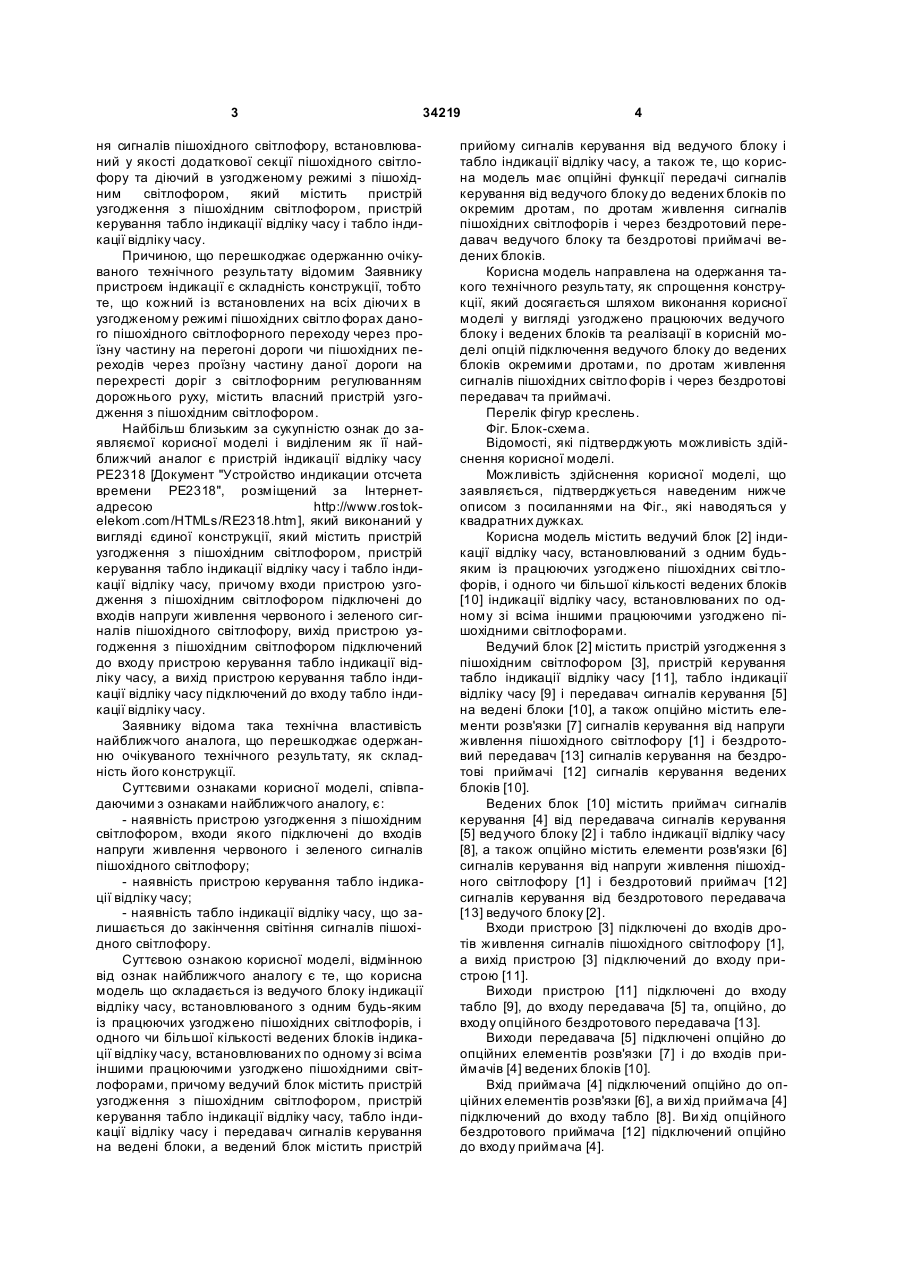

Пристрій світлосигнальний індикації відліку часу, що залишається до закінчення світіння сигналів пішохідного світлофора, встановлюваний з пішохідним світлофором, який містить пристрій узгодження з пішохідним світлофором, пристрій керування табло індикації відліку часу і табло індикації відліку часу, причому входи пристрою узгодження з пішохідним світлофором підключені до входів напруги живлення червоного і зеленого сигналів пішохідного світлофора, ви хід пристрою узгодження з пішохідним світлофором підключений до входу пристрою керування табло індикації відліку часу, а вихід пристрою керування табло індикації відліку часу підключений до входу табло індикації відліку часу, який відрізняється тим, що складається із ведучого блока індикації відліку часу, встановлюваного з одним будь-яким із працюючих узгоджено пішохідних сві тлофорів, і одного чи більшої кількості ведених блоків індикації відліку часу, встановлюваних по одному зі всіма іншими працюючими узгоджено пішохідними світлофорами, причому ведучий блок містить пристрій U 2 34219 1 3 34219 ня сигналів пішохідного світлофору, встановлюваний у якості додаткової секції пішохідного світлофору та діючий в узгодженому режимі з пішохідним світлофором, який містить пристрій узгодження з пішохідним світлофором, пристрій керування табло індикації відліку часу і табло індикації відліку часу. Причиною, що перешкоджає одержанню очікуваного технічного результату відомим Заявнику пристроєм індикації є складність конструкції, тобто те, що кожний із встановлених на всіх діючи х в узгодженому режимі пішохідних світло форах даного пішохідного світлофорного переходу через проїзну частину на перегоні дороги чи пішохідних переходів через проїзну частину даної дороги на перехресті доріг з світлофорним регулюванням дорожнього руху, містить власний пристрій узгодження з пішохідним світлофором. Найбільш близьким за сукупністю ознак до заявляємої корисної моделі і виділеним як її найближчий аналог є пристрій індикації відліку часу РЕ2318 [Документ "Устройство индикации отсчета времени РЕ2318", розміщений за Інтернетадресою http://www.rostokelekom.com/HTMLs/RE2318.htm], який виконаний у вигляді єдиної конструкції, який містить пристрій узгодження з пішохідним світлофором, пристрій керування табло індикації відліку часу і табло індикації відліку часу, причому входи пристрою узгодження з пішохідним світлофором підключені до входів напруги живлення червоного і зеленого сигналів пішохідного світлофору, вихід пристрою узгодження з пішохідним світлофором підключений до входу пристрою керування табло індикації відліку часу, а вихід пристрою керування табло індикації відліку часу підключений до входу табло індикації відліку часу. Заявнику відома така технічна властивість найближчого аналога, що перешкоджає одержанню очікуваного технічного результату, як складність його конструкції. Суттєвими ознаками корисної моделі, співпадаючими з ознаками найближчого аналогу, є: - наявність пристрою узгодження з пішохідним світлофором, входи якого підключені до входів напруги живлення червоного і зеленого сигналів пішохідного світлофору; - наявність пристрою керування табло індикації відліку часу; - наявність табло індикації відліку часу, що залишається до закінчення світіння сигналів пішохідного світлофору. Суттєвою ознакою корисної моделі, відмінною від ознак найближчого аналогу є те, що корисна модель що складається із ведучого блоку індикації відліку часу, встановлюваного з одним будь-яким із працюючих узгоджено пішохідних світлофорів, і одного чи більшої кількості ведених блоків індикації відліку часу, встановлюваних по одному зі всіма іншими працюючими узгоджено пішохідними світлофорами, причому ведучий блок містить пристрій узгодження з пішохідним світлофором, пристрій керування табло індикації відліку часу, табло індикації відліку часу і передавач сигналів керування на ведені блоки, а ведений блок містить пристрій 4 прийому сигналів керування від ведучого блоку і табло індикації відліку часу, а також те, що корисна модель має опційні функції передачі сигналів керування від ведучого блоку до ведених блоків по окремим дротам, по дротам живлення сигналів пішохідних світлофорів і через бездротовий передавач ведучого блоку та бездротові приймачі ведених блоків. Корисна модель направлена на одержання такого технічного результату, як спрощення конструкції, який досягається шляхом виконання корисної моделі у вигляді узгоджено працюючих ведучого блоку і ведених блоків та реалізації в корисній моделі опцій підключення ведучого блоку до ведених блоків окремими дротами, по дротам живлення сигналів пішохідних світло форів і через бездротові передавач та приймачі. Перелік фігур креслень. Фіг. Блок-схема. Відомості, які підтверджують можливість здійснення корисної моделі. Можливість здійснення корисної моделі, що заявляється, підтверджується наведеним нижче описом з посиланнями на Фіг., які наводяться у квадратних дужках. Корисна модель містить ведучий блок [2] індикації відліку часу, встановлюваний з одним будьяким із працюючих узгоджено пішохідних сві тлофорів, і одного чи більшої кількості ведених блоків [10] індикації відліку часу, встановлюваних по одному зі всіма іншими працюючими узгоджено пішохідними світлофорами. Ведучий блок [2] містить пристрій узгодження з пішохідним світлофором [3], пристрій керування табло індикації відліку часу [11], табло індикації відліку часу [9] і передавач сигналів керування [5] на ведені блоки [10], а також опційно містить елементи розв'язки [7] сигналів керування від напруги живлення пішохідного світлофору [1] і бездротовий передавач [13] сигналів керування на бездротові приймачі [12] сигналів керування ведених блоків [10]. Ведених блок [10] містить приймач сигналів керування [4] від передавача сигналів керування [5] ведучого блоку [2] і табло індикації відліку часу [8], а також опційно містить елементи розв'язки [6] сигналів керування від напруги живлення пішохідного світлофору [1] і бездротовий приймач [12] сигналів керування від бездротового передавача [13] ведучого блоку [2]. Входи пристрою [3] підключені до входів дротів живлення сигналів пішохідного світлофору [1], а вихід пристрою [3] підключений до входу пристрою [11]. Виходи пристрою [11] підключені до входу табло [9], до входу передавача [5] та, опційно, до входу опційного бездротового передавача [13]. Виходи передавача [5] підключені опційно до опційних елементів розв'язки [7] і до входів приймачів [4] ведених блоків [10]. Вхід приймача [4] підключений опційно до опційних елементів розв'язки [6], а ви хід приймача [4] підключений до входу табло [8]. Ви хід опційного бездротового приймача [12] підключений опційно до входу приймача [4]. 5 34219 Алгоритм роботи корисної моделі. 1. Напруга живлення червоного і зеленого сигналів пішохідного світлофору [1] подається на пристрій [3], за моментами включень і виключень якої пристрій [3] формує сигнали узгодження відліку часу, що залишається до закінчення світіння сигналів пішохідного світлофору [1], і подає їх на пристрій [11]. Пристрій [11]: - формує і подає на табло [9] сигнали керування, згідно з якими табло [9] індикує час, що залишається до закінчення світіння сигналів пішохідного світлофор у [I]; - формує і подає сигнали керування веденими блоками [10] на передавач [5] та, опційно, на опційний бездротовий передавач [13]. З виходу передавача [5] сигнали керування подаються на входи приймачів [4] ведених блоків [10]: - за наявності опційної функції передачі сигналів керування від ведучого блоку до ведених блоків по окремим дротам - безпосередньо по окремим дротам, з'єднуючим вихід передавача [5] ведучого блоку [2] зі входами приймачів [4] всіх ведених блоків [10]; - за наявності опційної функції передачі сигналів керування від ведучого блоку до ведених блоків по дротам живлення сигналів пішохідних світлофорів із застосуванням елементів розв'язки сигналів керування від напруги живлення - послі Комп’ютерна в ерстка А. Рябко 6 довно через елементи розв'язки [7], через входи дротів живлення пішохідного світлофору [1], які є спільними для всіх працюючих узгоджено пішохідних світло форів, та через елементи розв'язки [6]; - за наявності опційної функції передачі сигналів керування від ведучого блоку до ведених блоків через бездротовий передавач ведучого блоку та через бездротові приймачі ведених блоків - послідовно через опційний бездротовий передавач [13] ведучо го блоку [2] та через опційні бездротові приймачі [12] всіх ведених блоків [10]. У кожному з ведених блоків [10] приймач [4] формує і подає на табло [8] сигнали керування, згідно з якими табло [8] індикує час, що залишається до закінчення світіння сигналів пішохідного світлофору. Заявник стверджує, що у якості елементів розв'язки застосовуються загальновідомі електричні конденсатори та електричні фільтри, а у якості бездротового передавача та бездротового приймача - загальновідомі передавач та приймач ультразвукового, інфрачервоного чи оптичного діапазону або радіопередавач та радіоприймач. Використання корисної моделі дозволить спростити конструкцію, тобто зменшити витрати на впровадження на світлофорних пішохідних переходах пристроїв індикації відліку часу, що залишається до закінчення світіння сигналів пішохідного світлофору. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
