Склад для ліквідації негерметичностей обсадної колони та цементного каменю в газових свердловинах

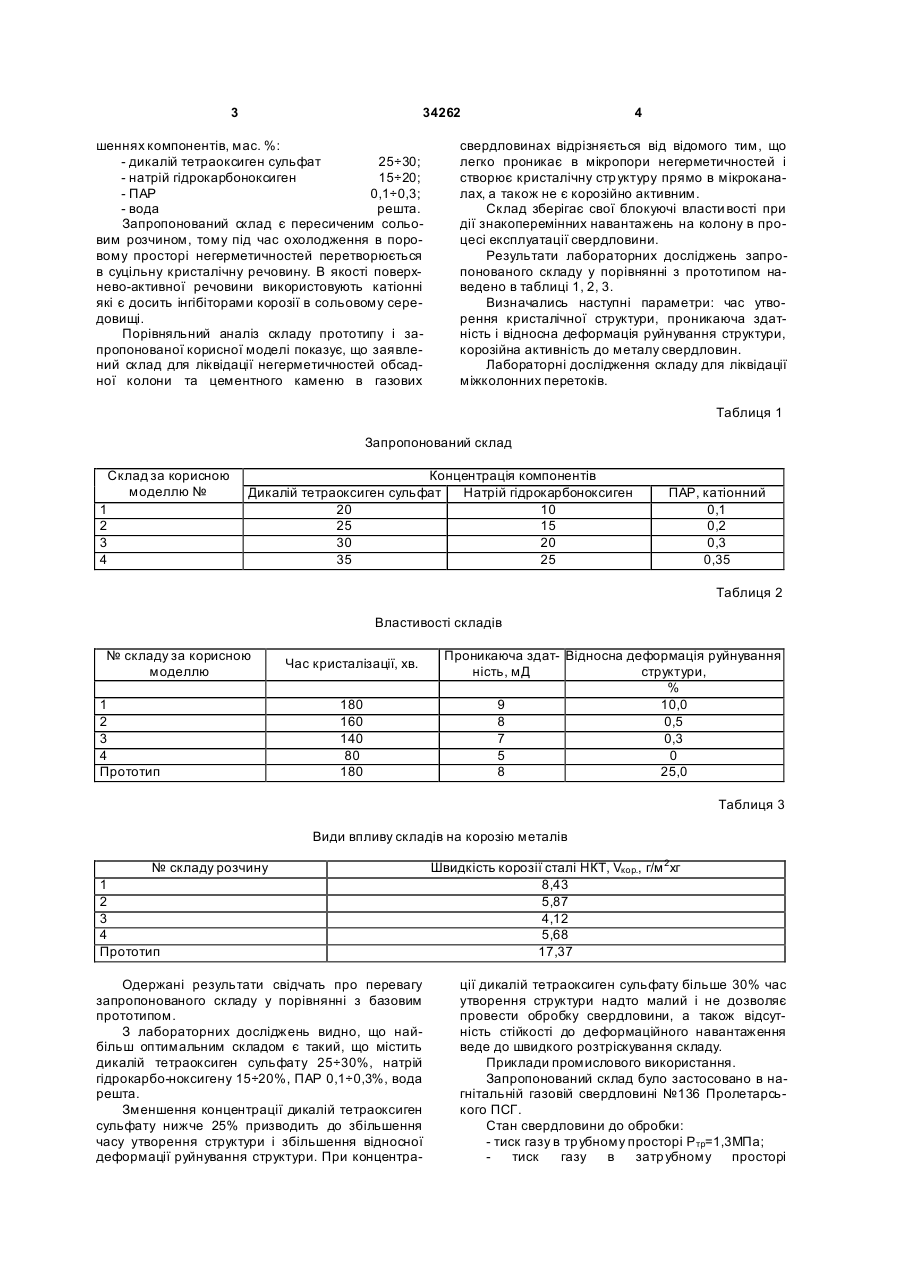

1. Склад для ліквідації негерметичностей обсадної колони та цементного каменю, який містить сольовий розчин та поверхнево-активну речовину, який відрізняється тим, що як сольовий розчин 3 34262 шеннях компонентів, мас. %: - дикалій тетраоксиген сульфат 25÷30; - натрій гідрокарбоноксиген 15÷20; - ПАР 0,1÷0,3; - вода решта. Запропонований склад є пересиченим сольовим розчином, тому під час охолодження в поровому просторі негерметичностей перетворюється в суцільну кристалічну речовину. В якості поверхнево-активної речовини використовують катіонні які є досить інгібіторами корозії в сольовому середовищі. Порівняльний аналіз складу прототипу і запропонованої корисної моделі показує, що заявлений склад для ліквідації негерметичностей обсадної колони та цементного каменю в газових 4 свердловинах відрізняється від відомого тим, що легко проникає в мікропори негерметичностей і створює кристалічну стр уктуру прямо в мікроканалах, а також не є корозійно активним. Склад зберігає свої блокуючі власти вості при дії знакоперемінних навантажень на колону в процесі експлуатації свердловини. Результати лабораторних досліджень запропонованого складу у порівнянні з прототипом наведено в таблиці 1, 2, 3. Визначались наступні параметри: час утворення кристалічної структури, проникаюча здатність і відносна деформація руйнування структури, корозійна активність до металу свердловин. Лабораторні дослідження складу для ліквідації міжколонних перетоків. Таблиця 1 Запропонований склад Склад за корисною моделлю № 1 2 3 4 Концентрація компонентів Дикалій тетраоксиген сульфат Натрій гідрокарбоноксиген 20 10 25 15 30 20 35 25 ПАР, катіонний 0,1 0,2 0,3 0,35 Таблиця 2 Властивості складів № складу за корисною моделлю 1 2 3 4 Прототип Час кристалізації, хв. 180 160 140 80 180 Проникаюча здат- Відносна деформація руйнування ність, мД структури, % 9 10,0 8 0,5 7 0,3 5 0 8 25,0 Таблиця 3 Види впливу складів на корозію металів № складу розчину 1 2 3 4 Прототип Одержані результати свідчать про перевагу запропонованого складу у порівнянні з базовим прототипом. З лабораторних досліджень видно, що найбільш оптимальним складом є такий, що містить дикалій тетраоксиген сульфату 25÷30%, натрій гідрокарбо-ноксигену 15÷20%, ПАР 0,1÷0,3%, вода решта. Зменшення концентрації дикалій тетраоксиген сульфату нижче 25% призводить до збільшення часу утворення структури і збільшення відносної деформації руйнування структури. При концентра Швидкість корозії сталі НКТ, Vкор., г/м 2 хг 8,43 5,87 4,12 5,68 17,37 ції дикалій тетраоксиген сульфату більше 30% час утворення структури надто малий і не дозволяє провести обробку свердловини, а також відсутність стійкості до деформаційного навантаження веде до швидкого розтріскування складу. Приклади промислового використання. Запропонований склад було застосовано в нагнітальній газовій свердловині №136 Пролетарського ПСГ. Стан свердловини до обробки: - тиск газу в трубному просторі Ртр=1,3МПа; тиск газу в затр убному просторі 5 34262 Рзтр=11,0МПа; - тиск газу в міжколонному просторі між колоною 168 мм і колоною 245мм Рмк =1,5МПа. Метою проведення обробки була ліквідація міжколонного тиску в свердловині. Для приготування блокуючого розчину використали сіль дикалій тетраоксиген сульфату, сіль натрію гідрокарбоноксиген, поверхнево-активну речовину та воду. В затрубний простір зупиненої свердловини при відкритій засувці міжколонного простору був закачаний блокуючий склад в об'ємі 2м 3. Для приготування використали сіль дикалій тетраоксиген сульфату 840кг, сіль натрію гідрокарбоноксигену 560кг, поверхнево-активна речовина 2л, вода 1400л. Після проведення обробки суміш видалили з затрубного простору шляхом продувки на амбар. Герметичність свердловини в наслідок проведених робіт відновлена. Після пуску свердловину в роботу контрольні заміри показали, що міжколонний тиск в свердловині ліквідовано повністю. Результати спостережень за тиском в міжко Комп’ютерна в ерстка О. Рябко 6 лонному просторі після проведення робіт по відновленню герметичності обсадної колони свердловини показали: тиск до обробки Рмк =1,5МПа, тиск після обробки Рмк =0МПа. Рмк - не відновився протягом 2,5 років. Результати лабораторних досліджень та застосування запропонованого складу в промислових умовах свідчать, що запропонований склад для ліквідації міжколонних перетоків в газових свердловинах не є корозійно активним і може бути використаний в промислових умовах, що дозволяє виключити проведення капітального ремонту свердловин з метою механічного блокування негерметичностей колони. Запропонована корисна модель відповідає критерію новизна, а саме даний склад заповнює низькопроникні канали негерметичності обсадної колони та цементного каменю і створює в них непроникну кристалічну структур у, а також не є корозійне активним складом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
