Шнековий пневматичний транспортер

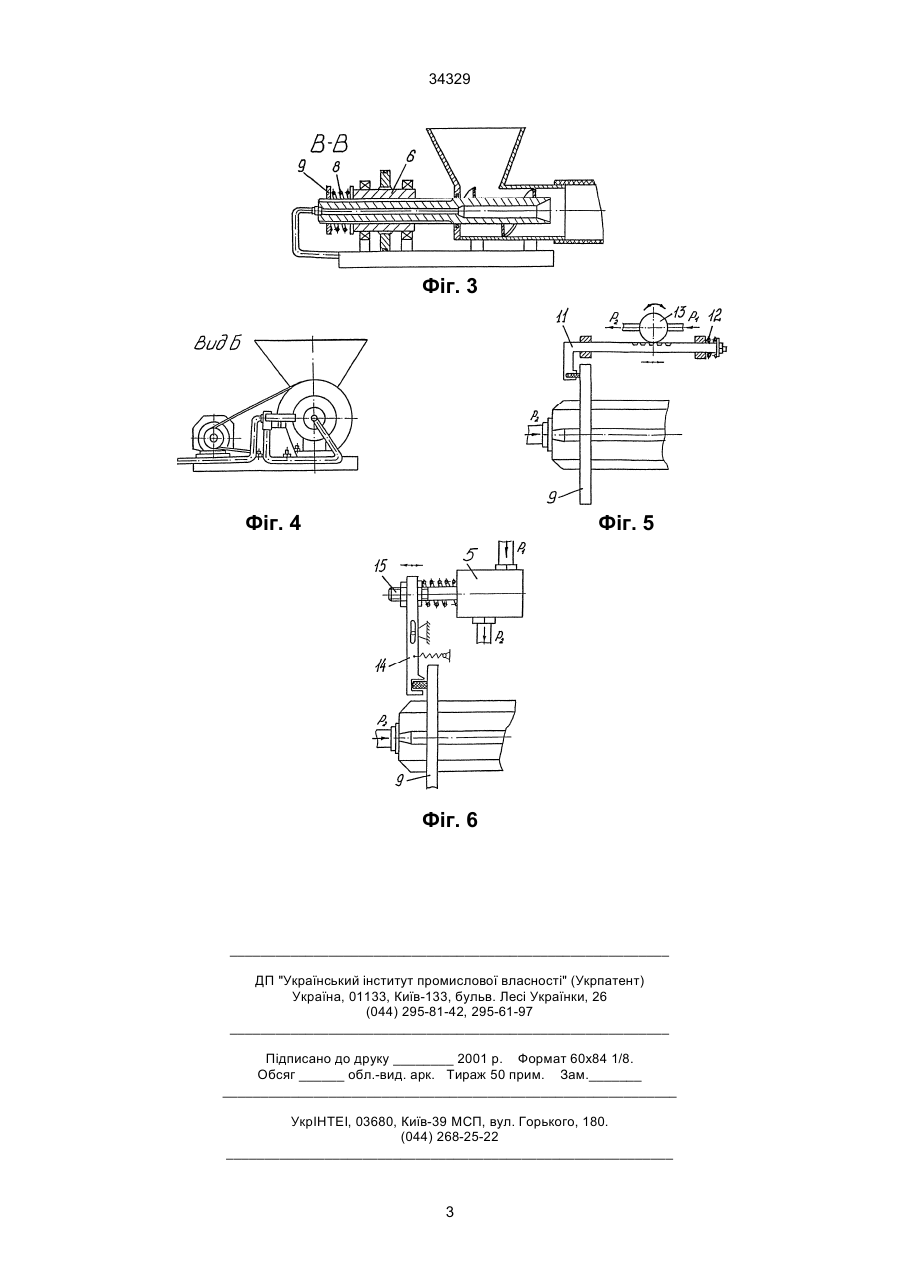

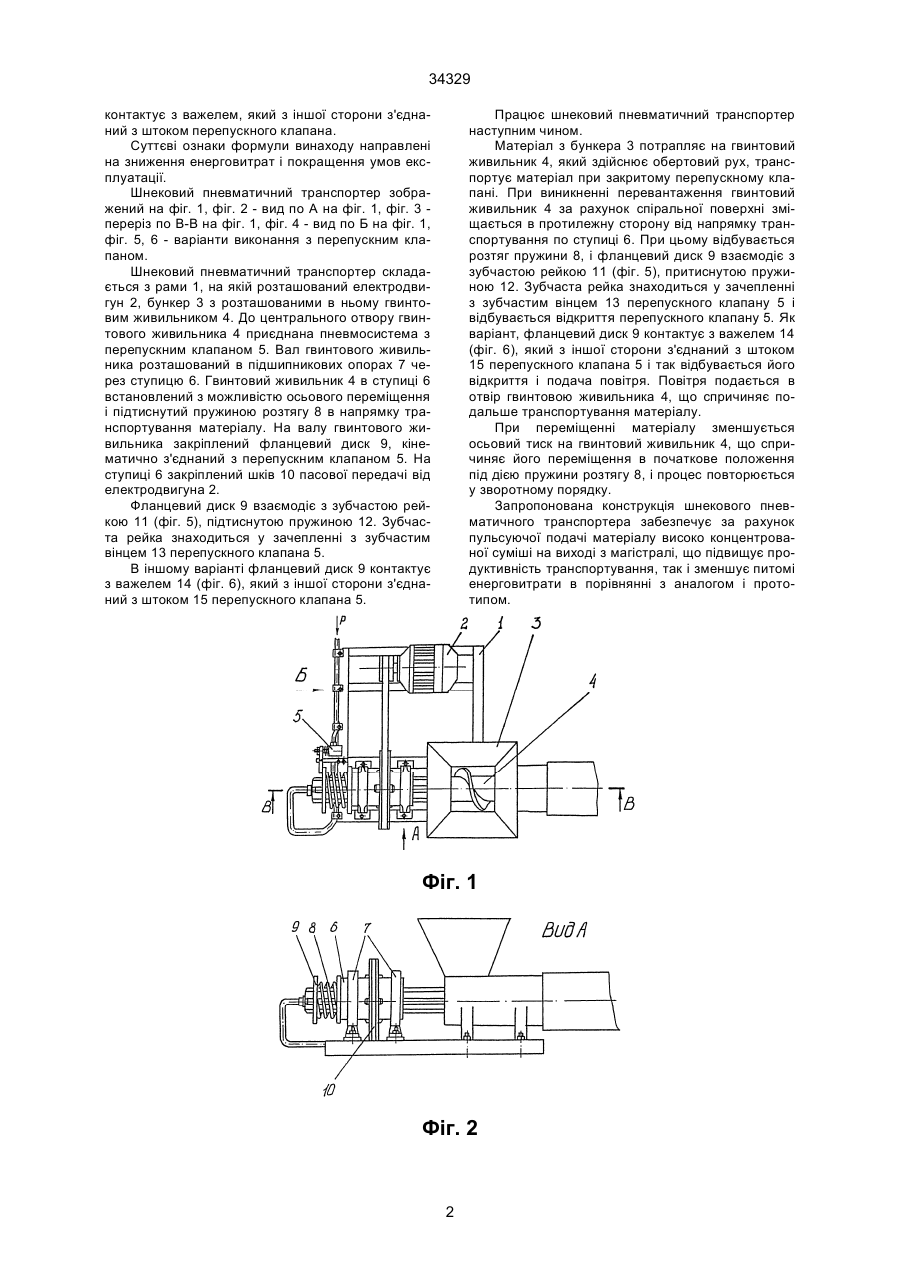

1. Шнековий пневматичний транспортер, що містить раму, на якій встановлено електродвигун, бункер з розташованим в ньому гвинтовим живильником, пневмосистему, під'єднану до центрального отвору, виконаного у валу гвинтового живильника, який відрізняється тим, що вал гвинтового живильника встановлений з можливістю осьового переміщення в підшипникових опорах і 34329 контактує з важелем, який з іншої сторони з'єднаний з штоком перепускного клапана. Суттєві ознаки формули винаходу направлені на зниження енерговитрат і покращення умов експлуатації. Шнековий пневматичний транспортер зображений на фіг. 1, фіг. 2 - вид по А на фіг. 1, фіг. 3 переріз по В-В на фіг. 1, фіг. 4 - вид по Б на фіг. 1, фіг. 5, 6 - варіанти виконання з перепускним клапаном. Шнековий пневматичний транспортер складається з рами 1, на якій розташований електродвигун 2, бункер 3 з розташованими в ньому гвинтовим живильником 4. До центрального отвору гвинтового живильника 4 приєднана пневмосистема з перепускним клапаном 5. Вал гвинтового живильника розташований в підшипникових опорах 7 через ступицю 6. Гвинтовий живильник 4 в ступиці 6 встановлений з можливістю осьового переміщення і підтиснутий пружиною розтягу 8 в напрямку транспортування матеріалу. На валу гвинтового живильника закріплений фланцевий диск 9, кінематично з'єднаний з перепускним клапаном 5. На ступиці 6 закріплений шків 10 пасової передачі від електродвигуна 2. Фланцевий диск 9 взаємодіє з зубчастою рейкою 11 (фіг. 5), підтиснутою пружиною 12. Зубчаста рейка знаходиться у зачепленні з зубчастим вінцем 13 перепускного клапана 5. В іншому варіанті фланцевий диск 9 контактує з важелем 14 (фіг. 6), який з іншої сторони з'єднаний з штоком 15 перепускного клапана 5. Працює шнековий пневматичний транспортер наступним чином. Матеріал з бункера 3 потрапляє на гвинтовий живильник 4, який здійснює обертовий рух, транспортує матеріал при закритому перепускному клапані. При виникненні перевантаження гвинтовий живильник 4 за рахунок спіральної поверхні зміщається в протилежну сторону від напрямку транспортування по ступиці 6. При цьому відбувається розтяг пружини 8, і фланцевий диск 9 взаємодіє з зубчастою рейкою 11 (фіг. 5), притиснутою пружиною 12. Зубчаста рейка знаходиться у зачепленні з зубчастим вінцем 13 перепускного клапану 5 і відбувається відкриття перепускного клапану 5. Як варіант, фланцевий диск 9 контактує з важелем 14 (фіг. 6), який з іншої сторони з'єднаний з штоком 15 перепускного клапана 5 і так відбувається його відкриття і подача повітря. Повітря подається в отвір гвинтовою живильника 4, що спричиняє подальше транспортування матеріалу. При переміщенні матеріалу зменшується осьовий тиск на гвинтовий живильник 4, що спричиняє його переміщення в початкове положення під дією пружини розтягу 8, і процес повторюється у зворотному порядку. Запропонована конструкція шнекового пневматичного транспортера забезпечує за рахунок пульсуючої подачі матеріалу високо концентрованої суміші на виході з магістралі, що підвищує продуктивність транспортування, так і зменшує питомі енерговитрати в порівнянні з аналогом і прототипом. Фіг. 1 Фіг. 2 2 34329 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
