Установка для сушіння насіння

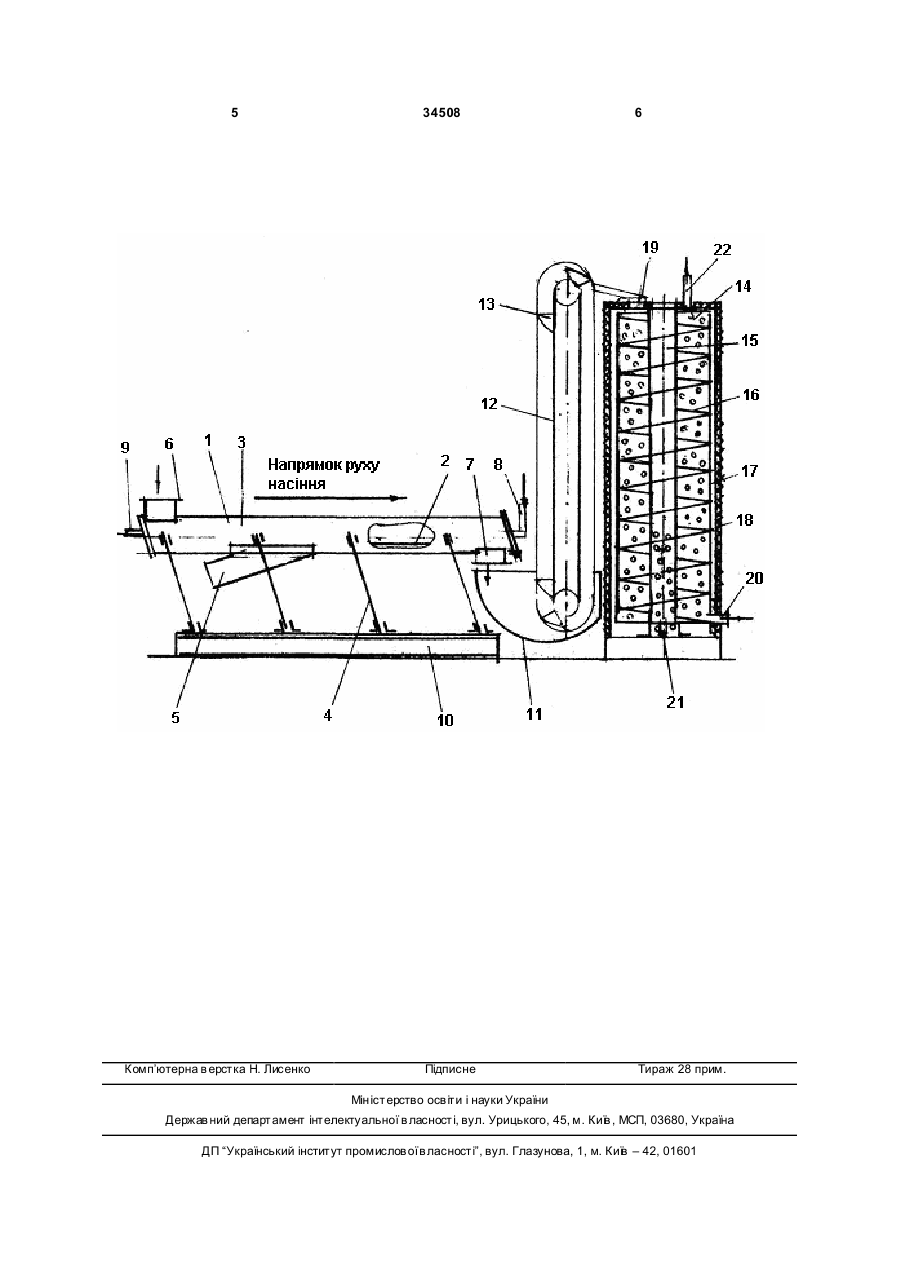

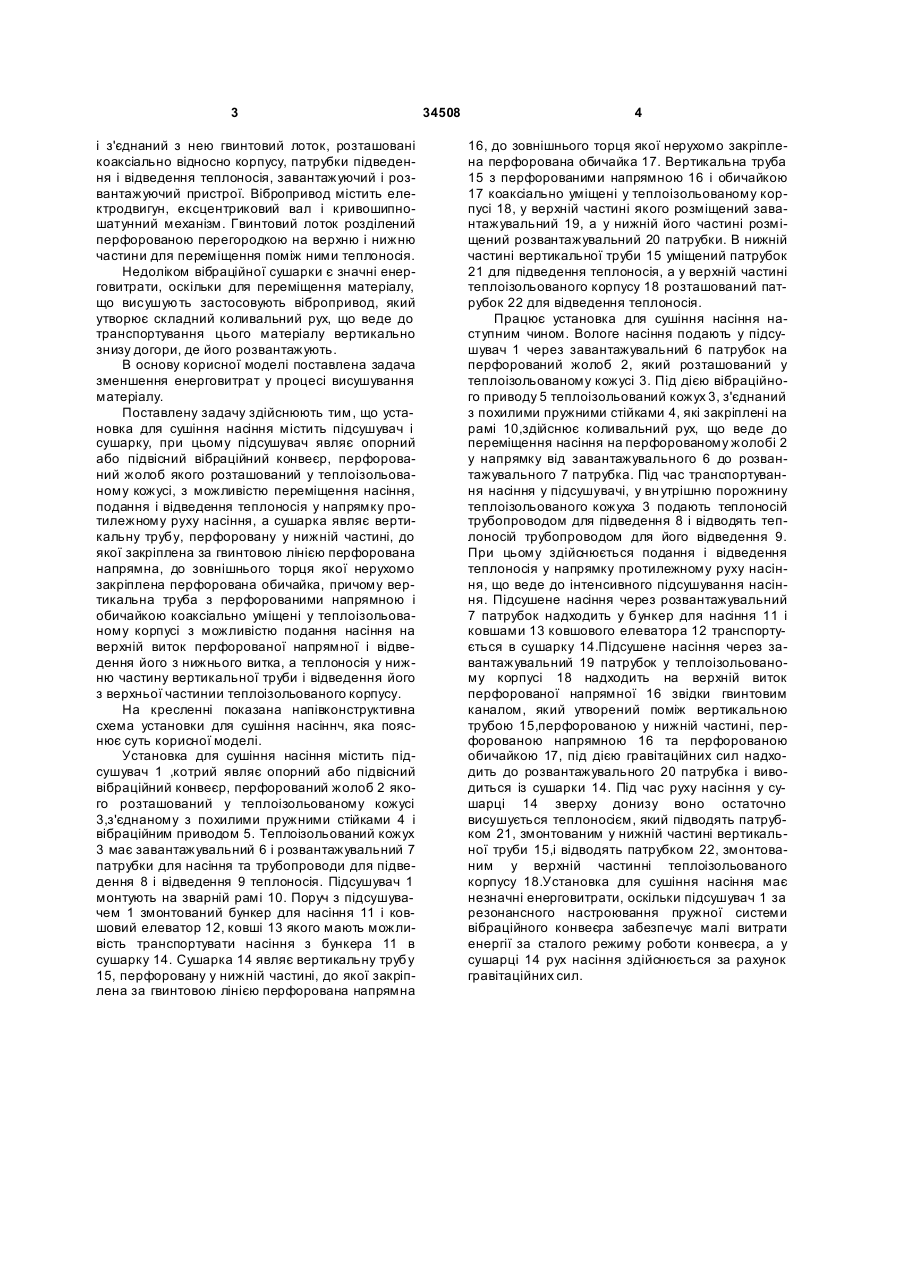

Установка для сушіння насіння, яка містить вертикально розташований теплоізольований корпус, вертикальну трубу і з'єднаний з нею гвинтовий лоток, розташовані коаксіально відносно корпусу, патр убки підведення і відведення теплоносія, завантажувальний і розвантажувальний пристрої, яка відрізняється тим, що містить підсушувач і сушарку, при цьому підсушувач являє 3 і з'єднаний з нею гвинтовий лоток, розташовані коаксіально відносно корпусу, патрубки підведення і відведення теплоносія, завантажуючий і розвантажуючий пристрої. Вібропривод містить електродвигун, ексцентриковий вал і кривошипношатунний механізм. Гвинтовий лоток розділений перфорованою перегородкою на верхню і нижню частини для переміщення поміж ними теплоносія. Недоліком вібраційної сушарки є значні енерговитрати, оскільки для переміщення матеріалу, що висушують застосовують вібропривод, який утворює складний коливальний рух, що веде до транспортування цього матеріалу вертикально знизу догори, де його розвантажують. В основу корисної моделі поставлена задача зменшення енерговитрат у процесі висушування матеріалу. Поставлену задачу здійснюють тим, що установка для сушіння насіння містить підсушувач і сушарку, при цьому підсушувач являє опорний або підвісний вібраційний конвеєр, перфорований жолоб якого розташований у теплоізольованому кожусі, з можливістю переміщення насіння, подання і відведення теплоносія у напрямку протилежному руху насіння, а сушарка являє вертикальну трубу, перфоровану у нижній частині, до якої закріплена за гвинтовою лінією перфорована напрямна, до зовнішнього торця якої нерухомо закріплена перфорована обичайка, причому вертикальна труба з перфорованими напрямною і обичайкою коаксіально уміщені у теплоізольованому корпусі з можливістю подання насіння на верхній виток перфорованої напрямної і відведення його з нижнього витка, а теплоносія у нижню частину вертикальної труби і відведення його з верхньої частинии теплоізольованого корпусу. На кресленні показана напівконструктивна схема установки для сушіння насіннч, яка пояснює суть корисної моделі. Установка для сушіння насіння містить підсушувач 1 ,котрий являє опорний або підвісний вібраційний конвеєр, перфорований жолоб 2 якого розташований у теплоізольованому кожусі 3,з'єднаному з похилими пружними стійками 4 і вібраційним приводом 5. Теплоізольований кожух 3 має завантажувальний 6 і розвантажувальний 7 патрубки для насіння та трубопроводи для підведення 8 і відведення 9 теплоносія. Підсушувач 1 монтують на зварній рамі 10. Поруч з підсушувачем 1 змонтований бункер для насіння 11 і ковшовий елеватор 12, ковші 13 якого мають можливість транспортувати насіння з бункера 11 в сушарку 14. Сушарка 14 являє вертикальну трубу 15, перфоровану у нижній частині, до якої закріплена за гвинтовою лінією перфорована напрямна 34508 4 16, до зовнішнього торця якої нерухомо закріплена перфорована обичайка 17. Вертикальна труба 15 з перфорованими напрямною 16 і обичайкою 17 коаксіально уміщені у теплоізольованому корпусі 18, у верхній частині якого розміщений завантажувальний 19, а у нижній його частині розміщений розвантажувальний 20 патрубки. В нижній частині вертикальної труби 15 уміщений патрубок 21 для підведення теплоносія, а у верхній частині теплоізольованого корпусу 18 розташований патрубок 22 для відведення теплоносія. Працює установка для сушіння насіння наступним чином. Вологе насіння подають у підсушувач 1 через завантажувальний 6 патрубок на перфорований жолоб 2, який розташований у теплоізольованому кожусі 3. Під дією вібраційного приводу 5 теплоізольований кожух 3, з'єднаний з похилими пружними стійками 4, які закріплені на рамі 10,здійснює коливальний рух, що веде до переміщення насіння на перфорованому жолобі 2 у напрямку від завантажувального 6 до розвантажувального 7 патрубка. Під час транспортування насіння у підсушувачі, у вн утрішню порожнину теплоізольованого кожуха 3 подають теплоносій трубопроводом для підведення 8 і відводять теплоносій трубопроводом для його відведення 9. При цьому здійснюється подання і відведення теплоносія у напрямку протилежному руху насіння, що веде до інтенсивного підсушування насіння. Підсушене насіння через розвантажувальний 7 патрубок надходить у бункер для насіння 11 і ковшами 13 ковшового елеватора 12 транспортується в сушарку 14.Підсушене насіння через завантажувальний 19 патрубок у теплоізольованому корпусі 18 надходить на верхній виток перфорованої напрямної 16 звідки гвинтовим каналом, який утворений поміж вертикальною трубою 15,перфорованою у нижній частині, перфорованою напрямною 16 та перфорованою обичайкою 17, під дією гравітаційних сил надходить до розвантажувального 20 патрубка і виводиться із сушарки 14. Під час руху насіння у сушарці 14 зверху донизу воно остаточно висушується теплоносієм, який підводять патрубком 21, змонтованим у нижній частині вертикальної труби 15,і відводять патрубком 22, змонтованим у верхній частинні теплоізольованого корпусу 18.Установка для сушіння насіння має незначні енерговитрати, оскільки підсушувач 1 за резонансного настроювання пружної системи вібраційного конвеєра забезпечує малі витрати енергії за сталого режиму роботи конвеєра, а у сушарці 14 рух насіння здійснюється за рахунок гравітаційних сил. 5 Комп’ютерна в ерстка Н. Лисенко 34508 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
