Спосіб монтажу датчика руху о.в.кирьяна

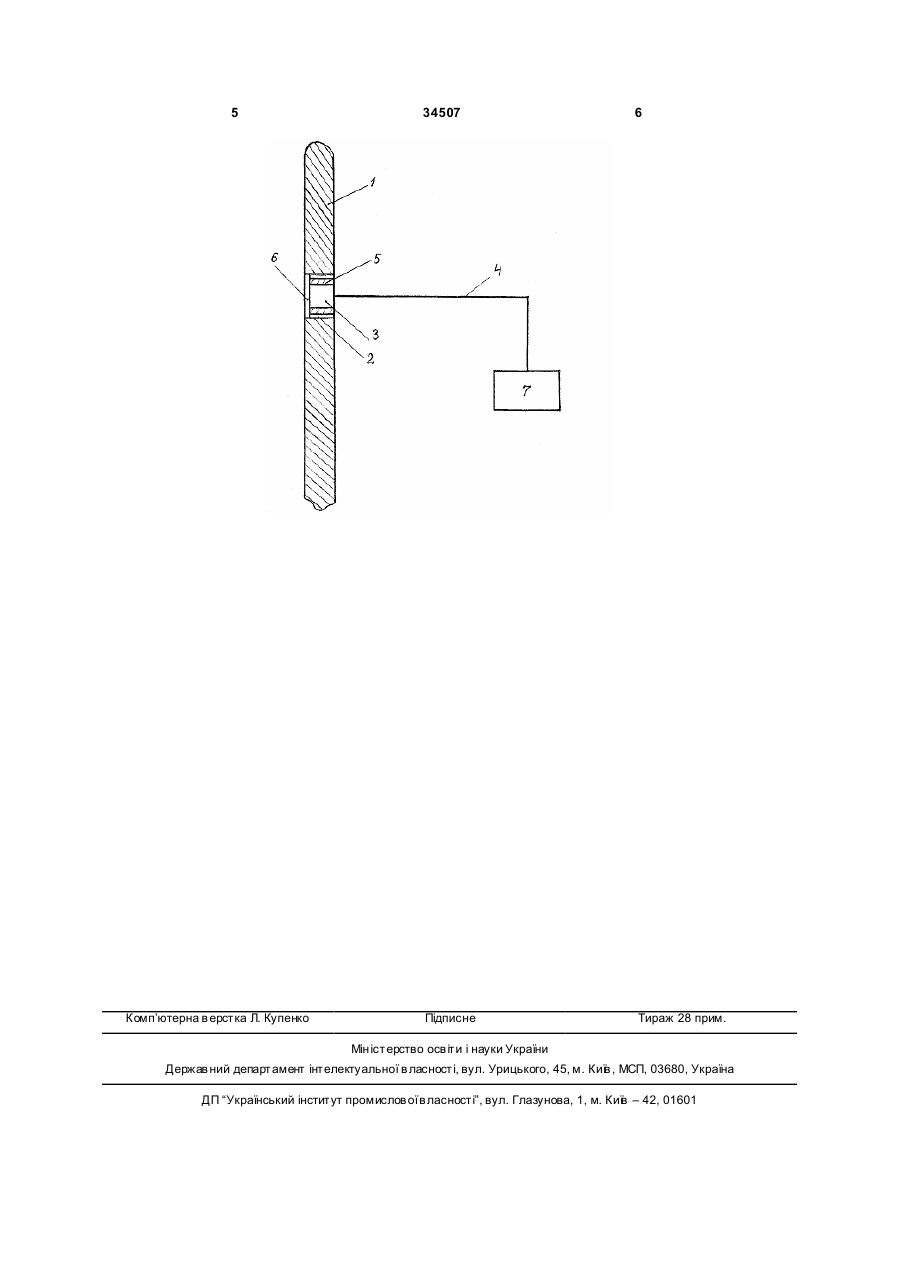

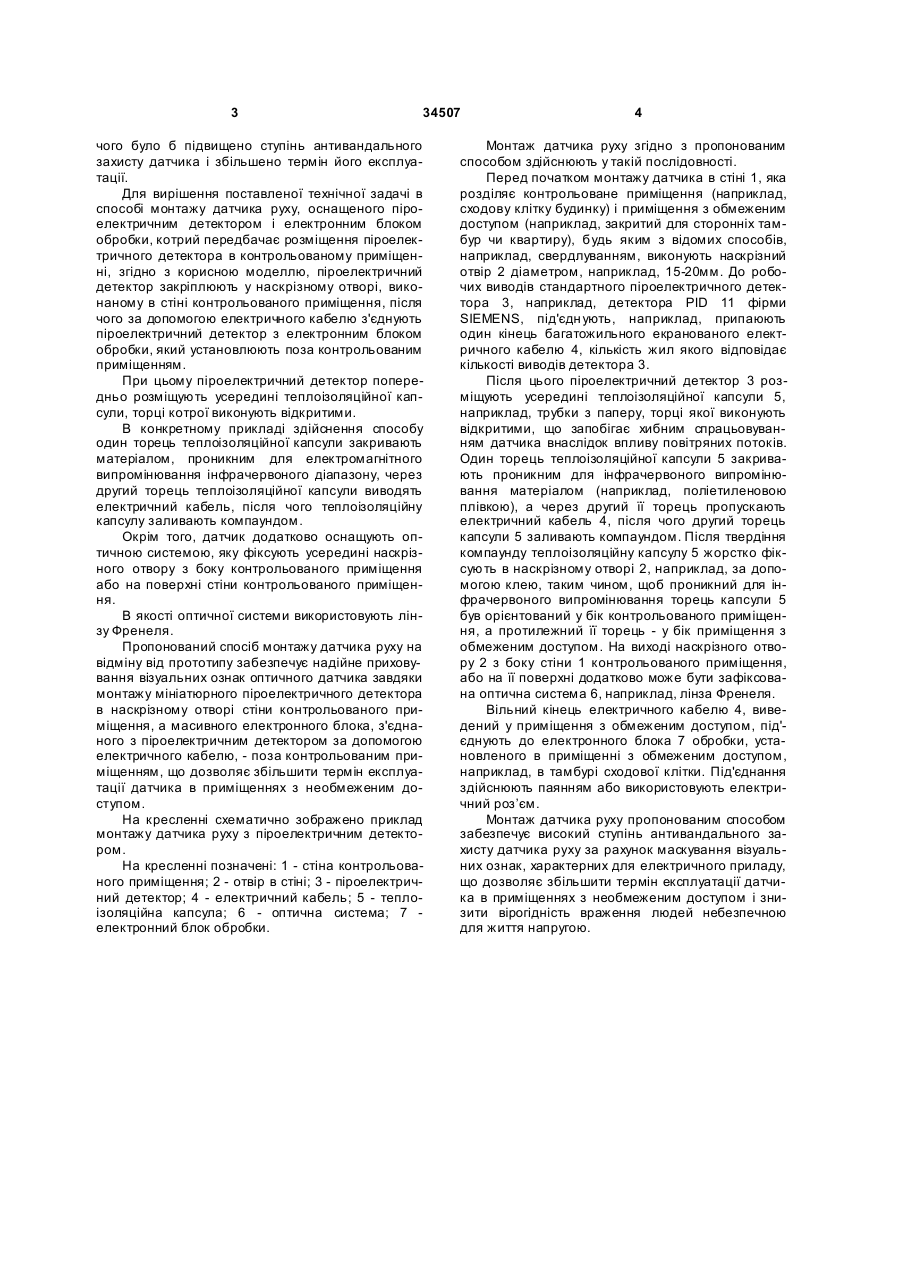

1. Спосіб монтажу датчика руху, оснащеного піроелектричним детектором і електронним блоком обробки, котрий передбачає розміщення піроелектричного детектора в контрольованому приміщенні, який відрізняється тим, що піроелектричний детектор закріплюють у наскрізному отворі, виконаному в стіні контрольованого приміщення, після чого за допомогою електричного кабелю з'єднують піроелектричний детектор з електронним блоком обробки, який установлюють поза контрольованим приміщенням. 2. Спосіб за п. 1, який відрізняється тим, що піроелектричний детектор попередньо розміщують усередині теплоізоляційної капсули, торці котрої виконують відкритими. 3 34507 чого було б підвищено ступінь антивандального захисту датчика і збільшено термін його експлуатації. Для вирішення поставленої технічної задачі в способі монтажу датчика руху, оснащеного піроелектричним детектором і електронним блоком обробки, котрий передбачає розміщення піроелектричного детектора в контрольованому приміщенні, згідно з корисною моделлю, піроелектричний детектор закріплюють у наскрізному отворі, виконаному в стіні контрольованого приміщення, після чого за допомогою електричного кабелю з'єднують піроелектричний детектор з електронним блоком обробки, який установлюють поза контрольованим приміщенням. При цьому піроелектричний детектор попередньо розміщують усередині теплоізоляційної капсули, торці котрої виконують відкритими. В конкретному прикладі здійснення способу один торець теплоізоляційної капсули закривають матеріалом, проникним для електромагнітного випромінювання інфрачервоного діапазону, через другий торець теплоізоляційної капсули виводять електричний кабель, після чого теплоізоляційну капсулу заливають компаундом. Окрім того, датчик додатково оснащують оптичною системою, яку фіксують усередині наскрізного отвору з боку контрольованого приміщення або на поверхні стіни контрольованого приміщення. В якості оптичної системи використовують лінзу Френеля. Пропонований спосіб монтажу датчика руху на відміну від прототипу забезпечує надійне приховування візуальних ознак оптичного датчика завдяки монтажу мініатюрного піроелектричного детектора в наскрізному отворі стіни контрольованого приміщення, а масивного електронного блока, з'єднаного з піроелектричним детектором за допомогою електричного кабелю, - поза контрольованим приміщенням, що дозволяє збільшити термін експлуатації датчика в приміщеннях з необмеженим доступом. На кресленні схематично зображено приклад монтажу датчика руху з піроелектричним детектором. На кресленні позначені: 1 - стіна контрольованого приміщення; 2 - отвір в стіні; 3 - піроелектричний детектор; 4 - електричний кабель; 5 - теплоізоляційна капсула; 6 - оптична система; 7 електронний блок обробки. 4 Монтаж датчика руху згідно з пропонованим способом здійснюють у такій послідовності. Перед початком монтажу датчика в стіні 1, яка розділяє контрольоване приміщення (наприклад, сходову клітку будинку) і приміщення з обмеженим доступом (наприклад, закритий для сторонніх тамбур чи квартиру), будь яким з відомих способів, наприклад, свердлуванням, виконують наскрізний отвір 2 діаметром, наприклад, 15-20мм. До робочих виводів стандартного піроелектричного детектора 3, наприклад, детектора PID 11 фірми SIEMENS, під'єдн ують, наприклад, припаюють один кінець багатожильного екранованого електричного кабелю 4, кількість жил якого відповідає кількості виводів детектора 3. Після цього піроелектричний детектор 3 розміщують усередині теплоізоляційної капсули 5, наприклад, трубки з паперу, торці якої виконують відкритими, що запобігає хибним спрацьовуванням датчика внаслідок впливу повітряних потоків. Один торець теплоізоляційної капсули 5 закривають проникним для інфрачервоного випромінювання матеріалом (наприклад, поліетиленовою плівкою), а через другий її торець пропускають електричний кабель 4, після чого другий торець капсули 5 заливають компаундом. Після твердіння компаунду теплоізоляційну капсулу 5 жорстко фіксують в наскрізному отворі 2, наприклад, за допомогою клею, таким чином, щоб проникний для інфрачервоного випромінювання торець капсули 5 був орієнтований у бік контрольованого приміщення, а протилежний її торець - у бік приміщення з обмеженим доступом. На виході наскрізного отвору 2 з боку стіни 1 контрольованого приміщення, або на її поверхні додатково може бути зафіксована оптична система 6, наприклад, лінза Френеля. Вільний кінець електричного кабелю 4, виведений у приміщення з обмеженим доступом, під'єднують до електронного блока 7 обробки, установленого в приміщенні з обмеженим доступом, наприклад, в тамбурі сходової клітки. Під'єднання здійснюють паянням або використовують електричний роз’єм. Монтаж датчика руху пропонованим способом забезпечує високий ступінь антивандального захисту датчика руху за рахунок маскування візуальних ознак, характерних для електричного приладу, що дозволяє збільшити термін експлуатації датчика в приміщеннях з необмеженим доступом і знизити вірогідність враження людей небезпечною для життя напругою. 5 Комп’ютерна в ерстка Л. Купенко 34507 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
