Будівельна плита

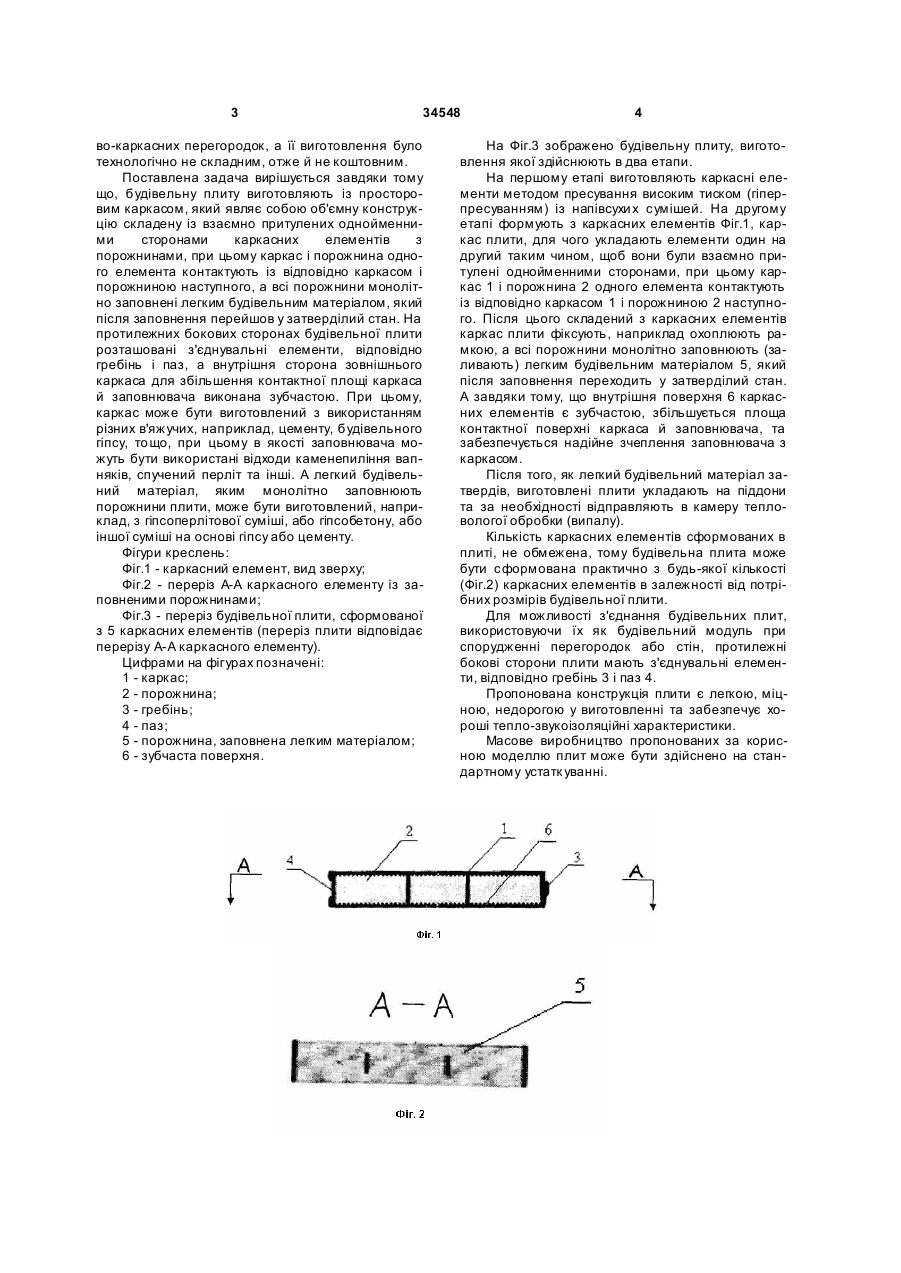

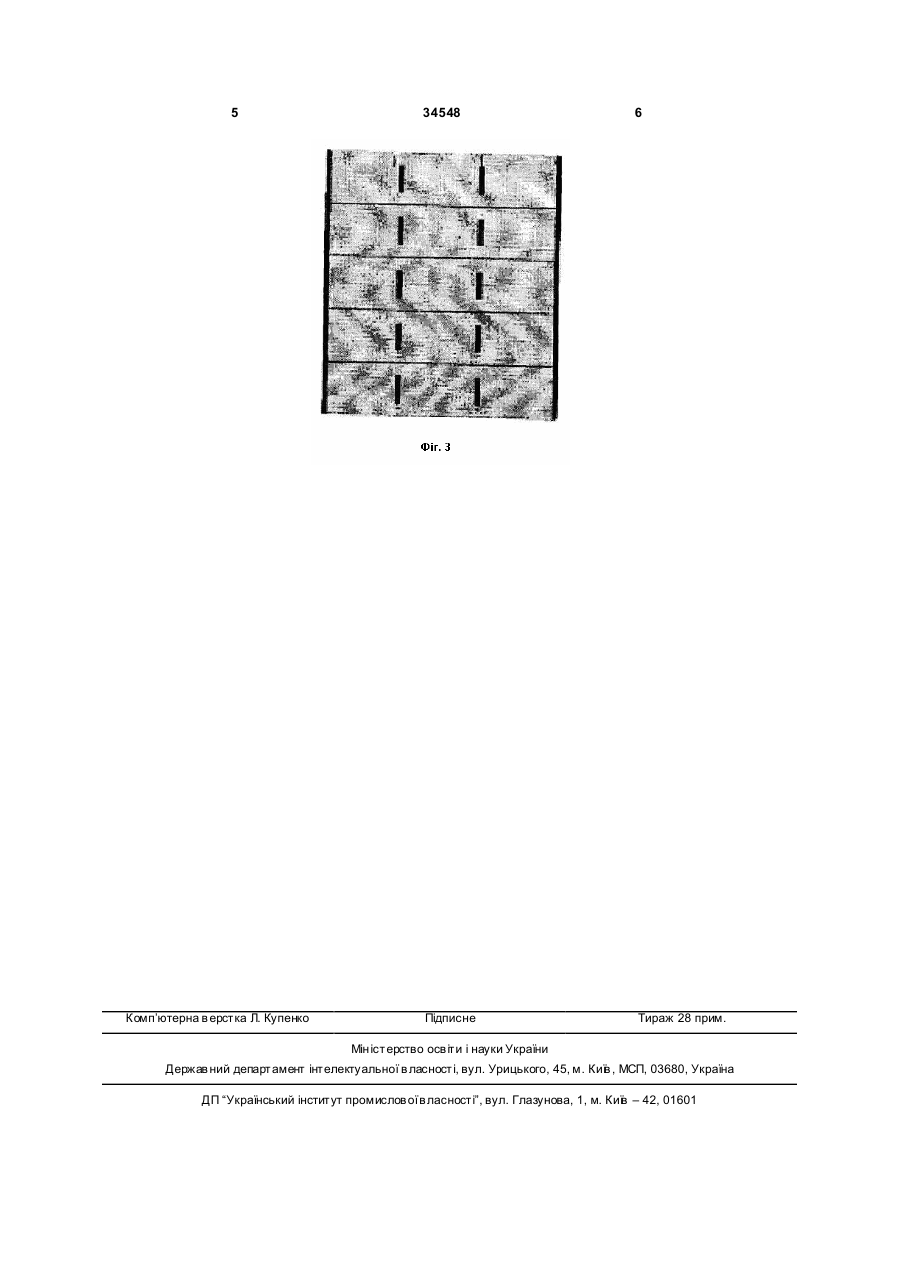

1. Будівельна плита із просторовим каркасом, яка відрізняється тим, що каркас являє собою об'ємну конструкцію, складену із взаємно притулених однойменними сторонами каркасних елементів з порожнинами, при цьому каркас і порожнина одного елемента контактують із відповідно каркасом і порожниною наступного, а всі порожнини монолітно заповнені легким будівельним матеріалом, який після заповнення перейшов у затверділий стан. 3 34548 во-каркасних перегородок, а її виготовлення було технологічно не складним, отже й не коштовним. Поставлена задача вирішується завдяки тому що, будівельну плиту виготовляють із просторовим каркасом, який являє собою об'ємну конструкцію складену із взаємно притулених однойменними сторонами каркасних елементів з порожнинами, при цьому каркас і порожнина одного елемента контактують із відповідно каркасом і порожниною наступного, а всі порожнини монолітно заповнені легким будівельним матеріалом, який після заповнення перейшов у затверділий стан. На протилежних бокових сторонах будівельної плити розташовані з'єднувальні елементи, відповідно гребінь і паз, а внутрішня сторона зовнішнього каркаса для збільшення контактної площі каркаса й заповнювача виконана зубчастою. При цьому, каркас може бути виготовлений з використанням різних в'яжучих, наприклад, цементу, будівельного гіпсу, то що, при цьому в якості заповнювача можуть бути використані відходи каменепиління вапняків, спучений перліт та інші. А легкий будівельний матеріал, яким монолітно заповнюють порожнини плити, може бути виготовлений, наприклад, з гіпсоперлітової суміші, або гіпсобетону, або іншої суміші на основі гіпсу або цементу. Фігури креслень: Фіг.1 - каркасний елемент, вид зверху; Фіг.2 - переріз А-А каркасного елементу із заповненими порожнинами; Фіг.3 - переріз будівельної плити, сформованої з 5 каркасних елементів (переріз плити відповідає перерізу А-А каркасного елементу). Цифрами на фігурах позначені: 1 - каркас; 2 - порожнина; 3 - гребінь; 4 - паз; 5 - порожнина, заповнена легким матеріалом; 6 - зубчаста поверхня. 4 На Фіг.3 зображено будівельну плиту, виготовлення якої здійснюють в два етапи. На першому етапі виготовляють каркасні елементи методом пресування високим тиском (гіперпресуванням) із напівсухи х сумішей. На другому етапі формують з каркасних елементів Фіг.1, каркас плити, для чого укладають елементи один на другий таким чином, щоб вони були взаємно притулені однойменними сторонами, при цьому каркас 1 і порожнина 2 одного елемента контактують із відповідно каркасом 1 і порожниною 2 наступного. Після цього складений з каркасних елементів каркас плити фіксують, наприклад охоплюють рамкою, а всі порожнини монолітно заповнюють (заливають) легким будівельним матеріалом 5, який після заповнення переходить у затверділий стан. А завдяки тому, що внутрішня поверхня 6 каркасних елементів є зубчастою, збільшується площа контактної поверхні каркаса й заповнювача, та забезпечується надійне зчеплення заповнювача з каркасом. Після того, як легкий будівельний матеріал затвердів, виготовлені плити укладають на піддони та за необхідності відправляють в камеру тепловологої обробки (випалу). Кількість каркасних елементів сформованих в плиті, не обмежена, тому будівельна плита може бути сформована практично з будь-якої кількості (Фіг.2) каркасних елементів в залежності від потрібних розмірів будівельної плити. Для можливості з'єднання будівельних плит, використовуючи їх як будівельний модуль при спорудженні перегородок або стін, протилежні бокові сторони плити мають з'єднувальні елементи, відповідно гребінь 3 і паз 4. Пропонована конструкція плити є легкою, міцною, недорогою у виготовленні та забезпечує хороші тепло-звукоізоляційні характеристики. Масове виробництво пропонованих за корисною моделлю плит може бути здійснено на стандартному устатк уванні. 5 Комп’ютерна в ерстка Л. Купенко 34548 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
