Багатошарова стінова панель

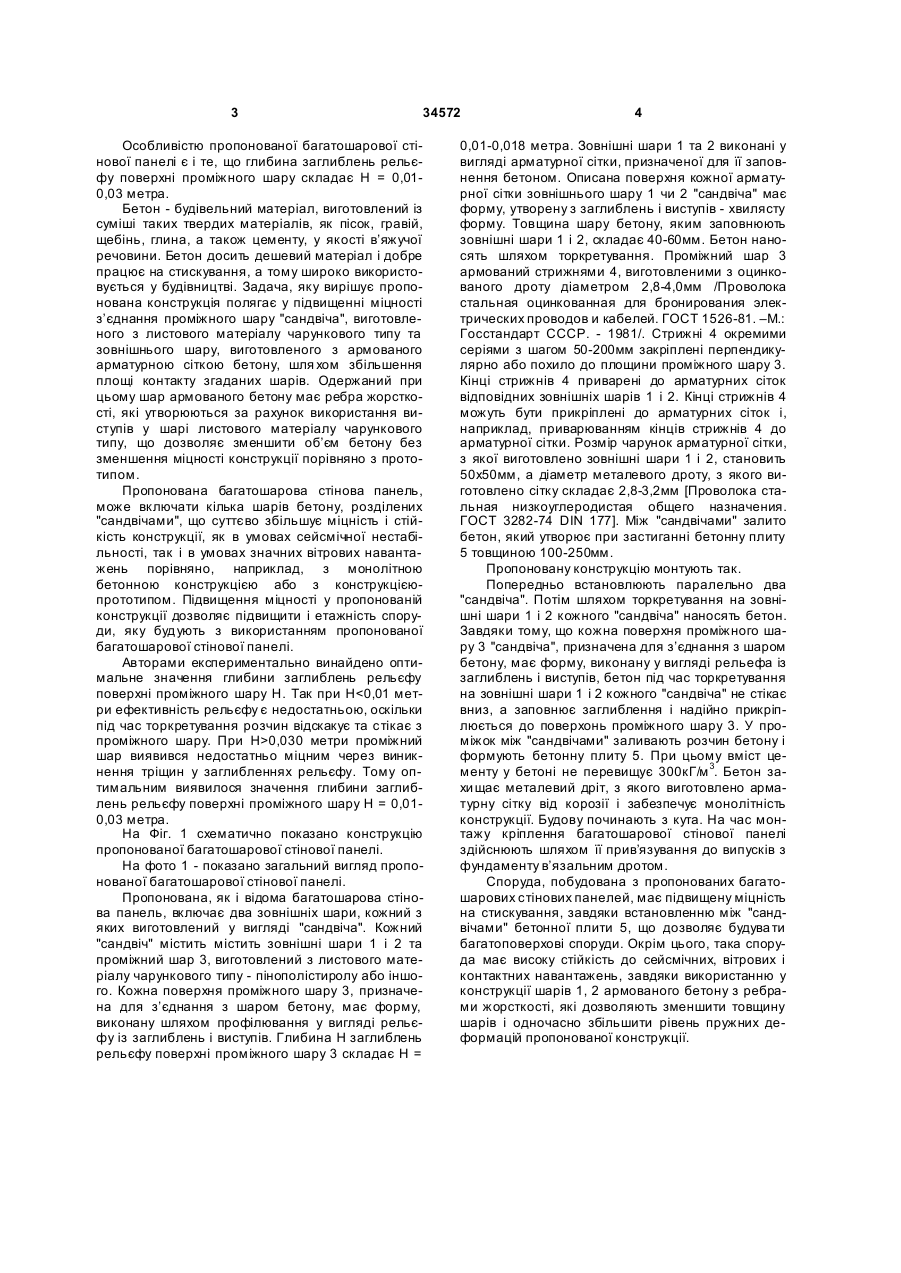

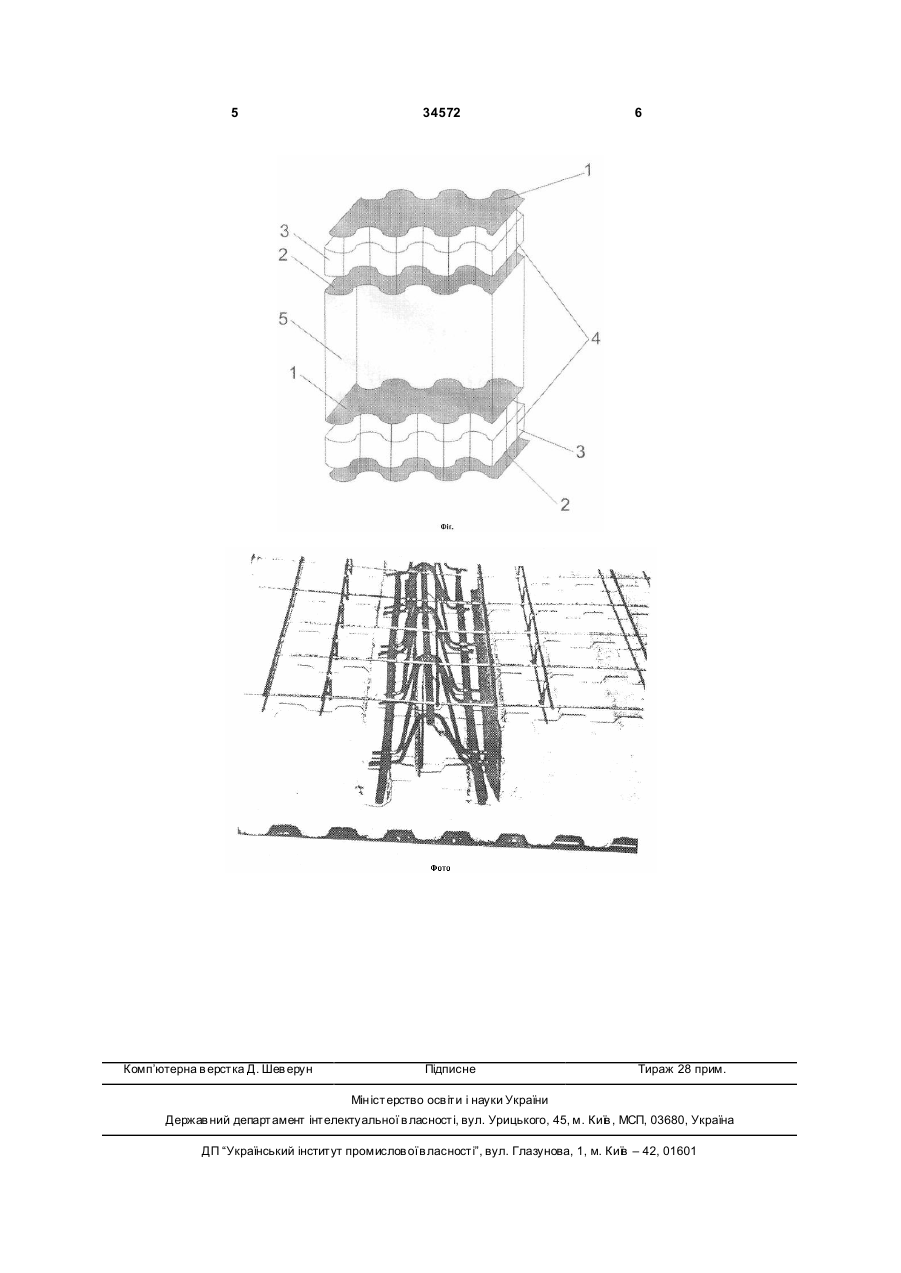

1. Багатошарова стінова панель, що включає шар, виготовлений у вигляді "сандвіча", який містить два зовнішні та внутрішній шари, кожний зовнішній шар "сандвіча" виконаний у вигляді арматурної сітки, призначеної для її заповнення бетоном, проміжний шар "сандвіча" виготовлений з листового матеріалу чарункового типу і армований стрижнями, що пронизують проміжний шар "сандвіча", а 3 34572 Особливістю пропонованої багатошарової стінової панелі є і те, що глибина заглиблень рельєфу поверхні проміжного шару складає Н = 0,010,03 метра. Бетон - будівельний матеріал, виготовлений із суміші таких твердих матеріалів, як пісок, гравій, щебінь, глина, а також цементу, у якості в’яжучої речовини. Бетон досить дешевий матеріал і добре працює на стискування, а тому широко використовується у будівництві. Задача, яку вирішує пропонована конструкція полягає у підвищенні міцності з’єднання проміжного шару "сандвіча", виготовленого з листового матеріалу чарункового типу та зовнішнього шару, виготовленого з армованого арматурною сіткою бетону, шля хом збільшення площі контакту згаданих шарів. Одержаний при цьому шар армованого бетону має ребра жорсткості, які утворюються за рахунок використання виступів у шарі листового матеріалу чарункового типу, що дозволяє зменшити об’єм бетону без зменшення міцності конструкції порівняно з прототипом. Пропонована багатошарова стінова панель, може включати кілька шарів бетону, розділених "сандвічами", що суттєво збільшує міцність і стійкість конструкції, як в умовах сейсмічної нестабільності, так і в умовах значних вітрових навантажень порівняно, наприклад, з монолітною бетонною конструкцією або з конструкцієюпрототипом. Підвищення міцності у пропонованій конструкції дозволяє підвищити і етажність споруди, яку будують з використанням пропонованої багатошарової стінової панелі. Авторами експериментально винайдено оптимальне значення глибини заглиблень рельєфу поверхні проміжного шару Н. Так при Н0,030 метри проміжний шар виявився недостатньо міцним через виникнення тріщин у заглибленнях рельєфу. Тому оптимальним виявилося значення глибини заглиблень рельєфу поверхні проміжного шару Н = 0,010,03 метра. На Фіг. 1 схематично показано конструкцію пропонованої багатошарової стінової панелі. На фото 1 - показано загальний вигляд пропонованої багатошарової стінової панелі. Пропонована, як і відома багатошарова стінова панель, включає два зовнішніх шари, кожний з яких виготовлений у вигляді "сандвіча". Кожний "сандвіч" містить містить зовнішні шари 1 і 2 та проміжний шар 3, виготовлений з листового матеріалу чарункового типу - пінополістиролу або іншого. Кожна поверхня проміжного шару 3, призначена для з’єднання з шаром бетону, має форму, виконану шляхом профілювання у вигляді рельєфу із заглиблень і виступів. Глибина Н заглиблень рельєфу поверхні проміжного шару 3 складає Н = 4 0,01-0,018 метра. Зовнішні шари 1 та 2 виконані у вигляді арматурної сітки, призначеної для її заповнення бетоном. Описана поверхня кожної арматурної сітки зовнішнього шару 1 чи 2 "сандвіча" має форму, утворену з заглиблень і виступів - хвилясту форму. Товщина шару бетону, яким заповнюють зовнішні шари 1 і 2, складає 40-60мм. Бетон наносять шляхом торкретування. Проміжний шар 3 армований стрижнями 4, виготовленими з оцинкованого дроту діаметром 2,8-4,0мм /Проволока стальная оцинкованная для бронирования электрических проводов и кабелей. ГОСТ 1526-81. –М.: Госстандарт СССР. - 1981/. Стрижні 4 окремими серіями з шагом 50-200мм закріплені перпендикулярно або похило до площини проміжного шару 3. Кінці стрижнів 4 приварені до арматурних сіток відповідних зовнішніх шарів 1 і 2. Кінці стрижнів 4 можуть бути прикріплені до арматурних сіток і, наприклад, приварюванням кінців стрижнів 4 до арматурної сітки. Розмір чарунок арматурної сітки, з якої виготовлено зовнішні шари 1 і 2, становить 50x50мм, а діаметр металевого дроту, з якого виготовлено сітку складає 2,8-3,2мм [Проволока стальная низкоуглеродистая общего назначения. ГОСТ 3282-74 DIN 177]. Між "сандвічами" залито бетон, який утворює при застиганні бетонну плиту 5 товщиною 100-250мм. Пропоновану конструкцію монтують так. Попередньо встановлюють паралельно два "сандвіча". Потім шляхом торкретування на зовнішні шари 1 і 2 кожного "сандвіча" наносять бетон. Завдяки тому, що кожна поверхня проміжного шару 3 "сандвіча", призначена для з’єднання з шаром бетону, має форму, виконану у вигляді рельефа із заглиблень і виступів, бетон під час торкретування на зовнішні шари 1 і 2 кожного "сандвіча" не стікає вниз, а заповнює заглиблення і надійно прикріплюється до поверхонь проміжного шару 3. У проміжок між "сандвічами" заливають розчин бетону і формують бетонну плиту 5. При цьому вміст цементу у бетоні не перевищує 300кГ/м 3. Бетон захи щає металевий дріт, з якого виготовлено арматурну сітку від корозії і забезпечує монолітність конструкції. Будову починають з кута. На час монтажу кріплення багатошарової стінової панелі здійснюють шляхом її прив’язування до випусків з фундаменту в’язальним дротом. Споруда, побудована з пропонованих багатошарових стінових панелей, має підвищену міцність на стискування, завдяки встановленню між "сандвічами" бетонної плити 5, що дозволяє будува ти багатоповерхові споруди. Окрім цього, така споруда має високу стійкість до сейсмічних, вітрових і контактних навантажень, завдяки використанню у конструкції шарів 1, 2 армованого бетону з ребрами жорсткості, які дозволяють зменшити товщину шарів і одночасно збільшити рівень пружних деформацій пропонованої конструкції. 5 Комп’ютерна в ерстка Д. Шев ерун 34572 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
