Багатошарова стінова панель

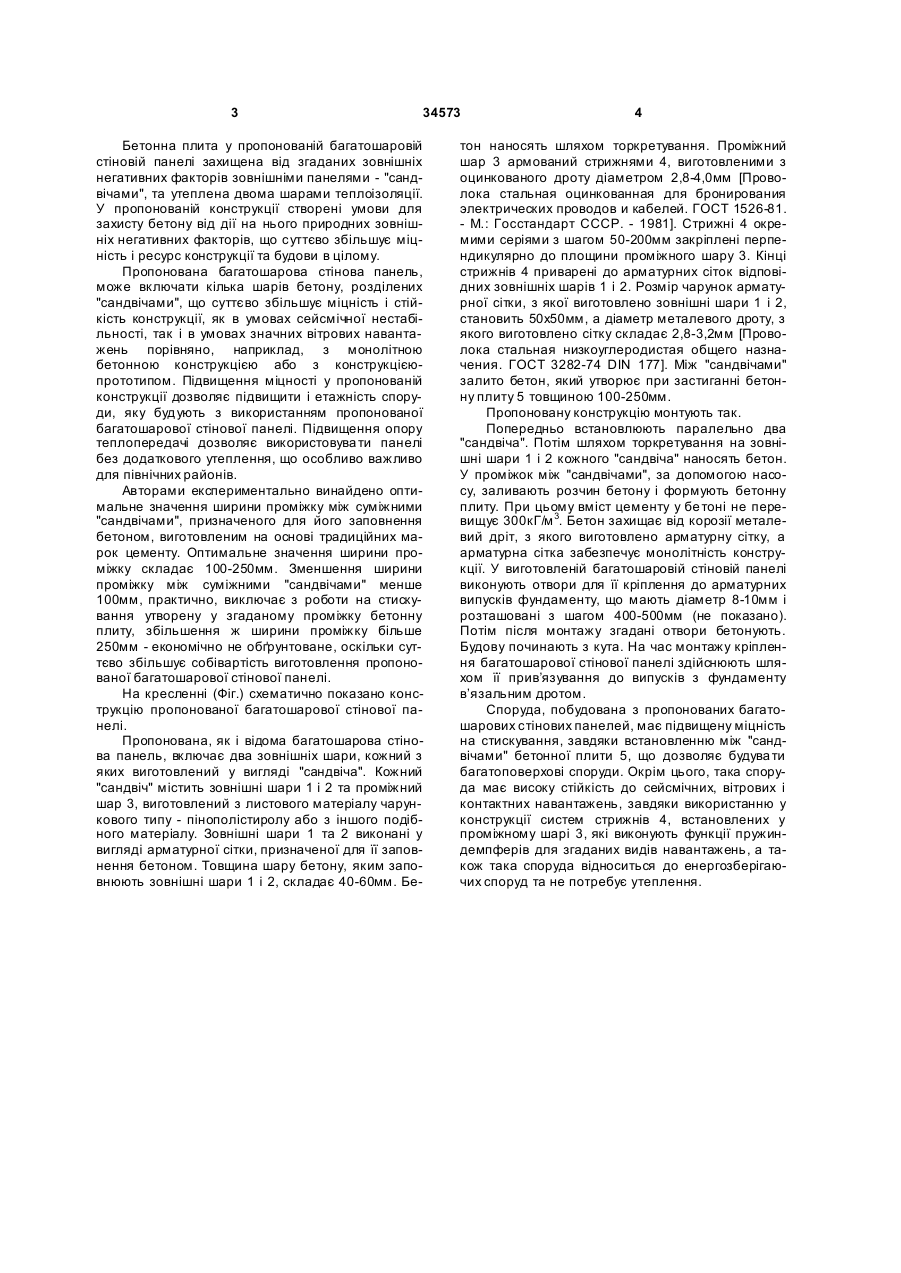

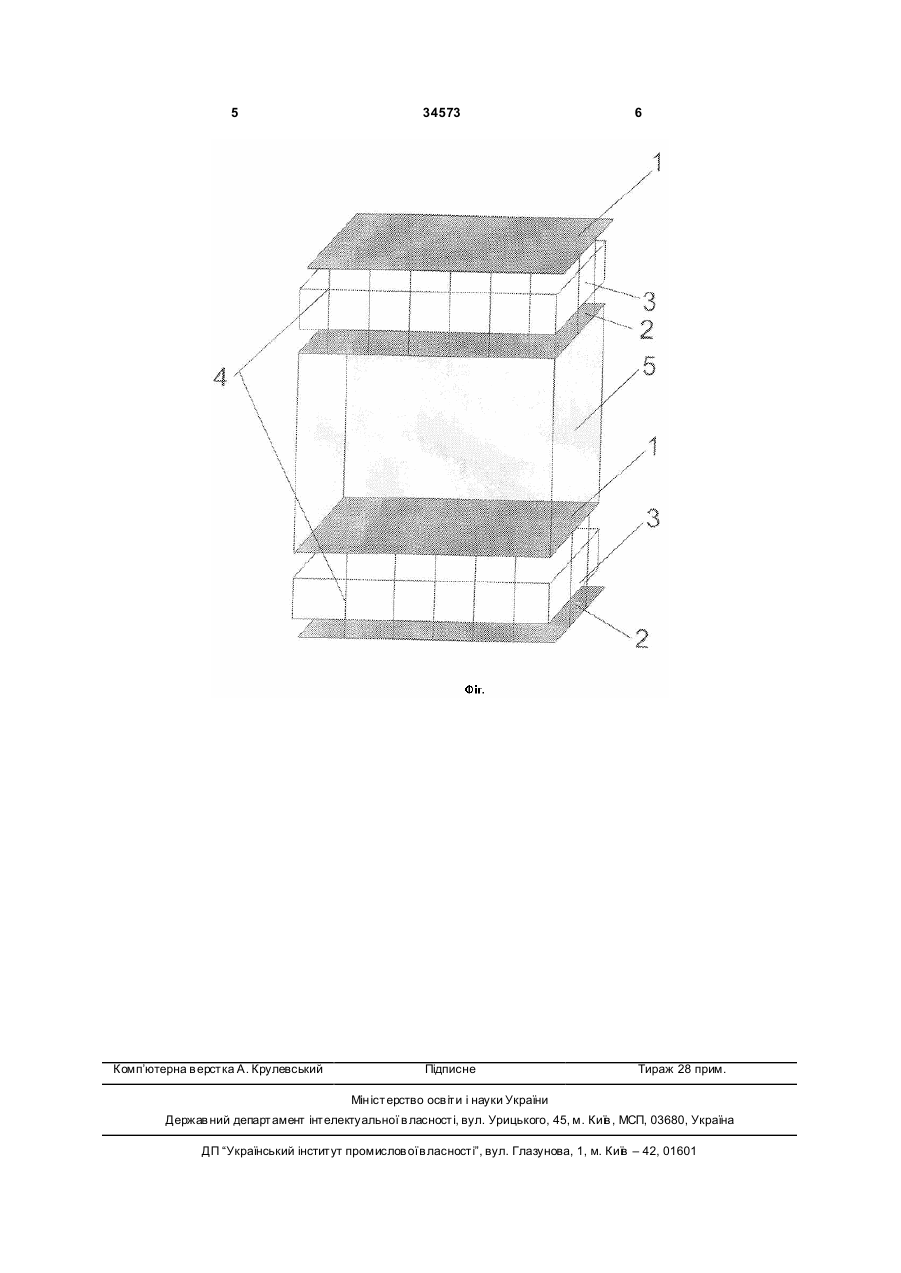

1. Багатошарова стінова панель, що включає шар, виготовлений у вигляді "сандвіча", який містить два зовнішніх та внутрішній шари, кожний зовнішній шар "сандвіча" виконаний у вигляді арматурної сітки, призначеної для її заповнення бетоном, проміжний шар "сандвіча", виготовлений з 3 34573 Бетонна плита у пропонованій багатошаровій стіновій панелі захищена від згаданих зовнішніх негативних факторів зовнішніми панелями - "сандвічами", та утеплена двома шарами теплоізоляції. У пропонованій конструкції створені умови для захисту бетону від дії на нього природних зовнішніх негативних факторів, що суттєво збільшує міцність і ресурс конструкції та будови в цілому. Пропонована багатошарова стінова панель, може включати кілька шарів бетону, розділених "сандвічами", що суттєво збільшує міцність і стійкість конструкції, як в умовах сейсмічної нестабільності, так і в умовах значних вітрових навантажень порівняно, наприклад, з монолітною бетонною конструкцією або з конструкцієюпрототипом. Підвищення міцності у пропонованій конструкції дозволяє підвищити і етажність споруди, яку будують з використанням пропонованої багатошарової стінової панелі. Підвищення опору теплопередачі дозволяє використовува ти панелі без додаткового утеплення, що особливо важливо для північних районів. Авторами експериментально винайдено оптимальне значення ширини проміжку між суміжними "сандвічами", призначеного для його заповнення бетоном, виготовленим на основі традиційних марок цементу. Оптимальне значення ширини проміжку складає 100-250мм. Зменшення ширини проміжку між суміжними "сандвічами" менше 100мм, практично, виключає з роботи на стискування утворену у згаданому проміжку бетонну плиту, збільшення ж ширини проміжку більше 250мм - економічно не обґрунтоване, оскільки суттєво збільшує собівартість виготовлення пропонованої багатошарової стінової панелі. На кресленні (Фіг.) схематично показано конструкцію пропонованої багатошарової стінової панелі. Пропонована, як і відома багатошарова стінова панель, включає два зовнішніх шари, кожний з яких виготовлений у вигляді "сандвіча". Кожний "сандвіч" містить зовнішні шари 1 і 2 та проміжний шар 3, виготовлений з листового матеріалу чарункового типу - пінополістиролу або з іншого подібного матеріалу. Зовнішні шари 1 та 2 виконані у вигляді арматурної сітки, призначеної для її заповнення бетоном. Товщина шару бетону, яким заповнюють зовнішні шари 1 і 2, складає 40-60мм. Бе 4 тон наносять шляхом торкретування. Проміжний шар 3 армований стрижнями 4, виготовленими з оцинкованого дроту діаметром 2,8-4,0мм [Проволока стальная оцинкованная для бронирования электрических проводов и кабелей. ГОСТ 1526-81. - М.: Госстандарт СССР. - 1981]. Стрижні 4 окремими серіями з шагом 50-200мм закріплені перпендикулярно до площини проміжного шару 3. Кінці стрижнів 4 приварені до арматурних сіток відповідних зовнішніх шарів 1 і 2. Розмір чарунок арматурної сітки, з якої виготовлено зовнішні шари 1 і 2, становить 50x50мм, а діаметр металевого дроту, з якого виготовлено сітку складає 2,8-3,2мм [Проволока стальная низкоуглеродистая общего назначения. ГОСТ 3282-74 DIN 177]. Між "сандвічами" залито бетон, який утворює при застиганні бетонну плиту 5 товщиною 100-250мм. Пропоновану конструкцію монтують так. Попередньо встановлюють паралельно два "сандвіча". Потім шляхом торкретування на зовнішні шари 1 і 2 кожного "сандвіча" наносять бетон. У проміжок між "сандвічами", за допомогою насосу, заливають розчин бетону і формують бетонну плиту. При цьому вміст цементу у бе тоні не перевищує 300кГ/м 3. Бетон захищає від корозії металевий дріт, з якого виготовлено арматурну сітку, а арматурна сітка забезпечує монолітність конструкції. У виготовленій багатошаровій стіновій панелі виконують отвори для її кріплення до арматурних випусків фундаменту, що мають діаметр 8-10мм і розташовані з шагом 400-500мм (не показано). Потім після монтажу згадані отвори бетонують. Будову починають з кута. На час монтажу кріплення багатошарової стінової панелі здійснюють шляхом її прив’язування до випусків з фундаменту в’язальним дротом. Споруда, побудована з пропонованих багатошарових стінових панелей, має підвищену міцність на стискування, завдяки встановленню між "сандвічами" бетонної плити 5, що дозволяє будува ти багатоповерхові споруди. Окрім цього, така споруда має високу стійкість до сейсмічних, вітрових і контактних навантажень, завдяки використанню у конструкції систем стрижнів 4, встановлених у проміжному шарі 3, які виконують функції пружиндемпферів для згаданих видів навантажень, а також така споруда відноситься до енергозберігаючих споруд та не потребує утеплення. 5 Комп’ютерна в ерстка А. Крулевський 34573 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
