Спосіб утилізації твердих відходів

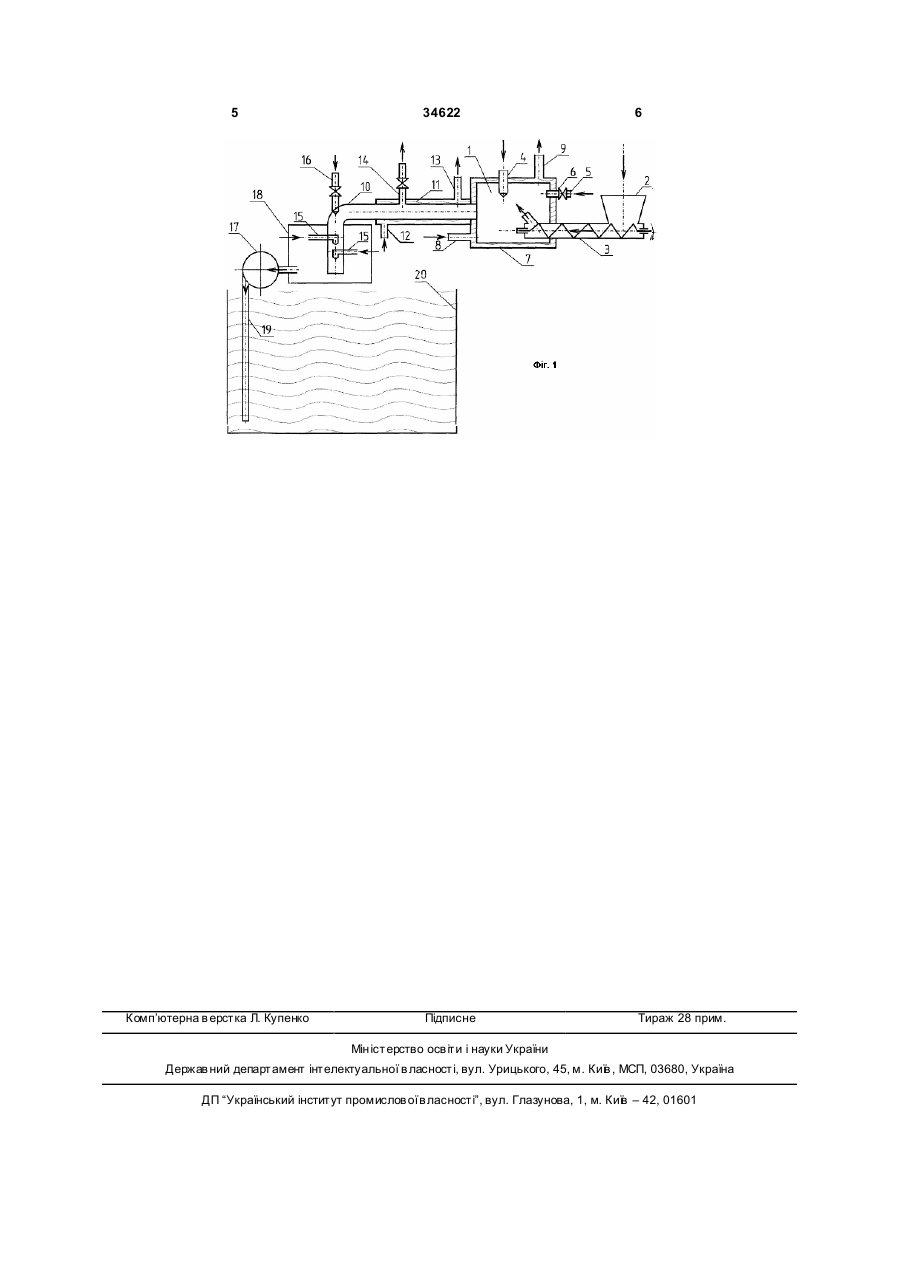

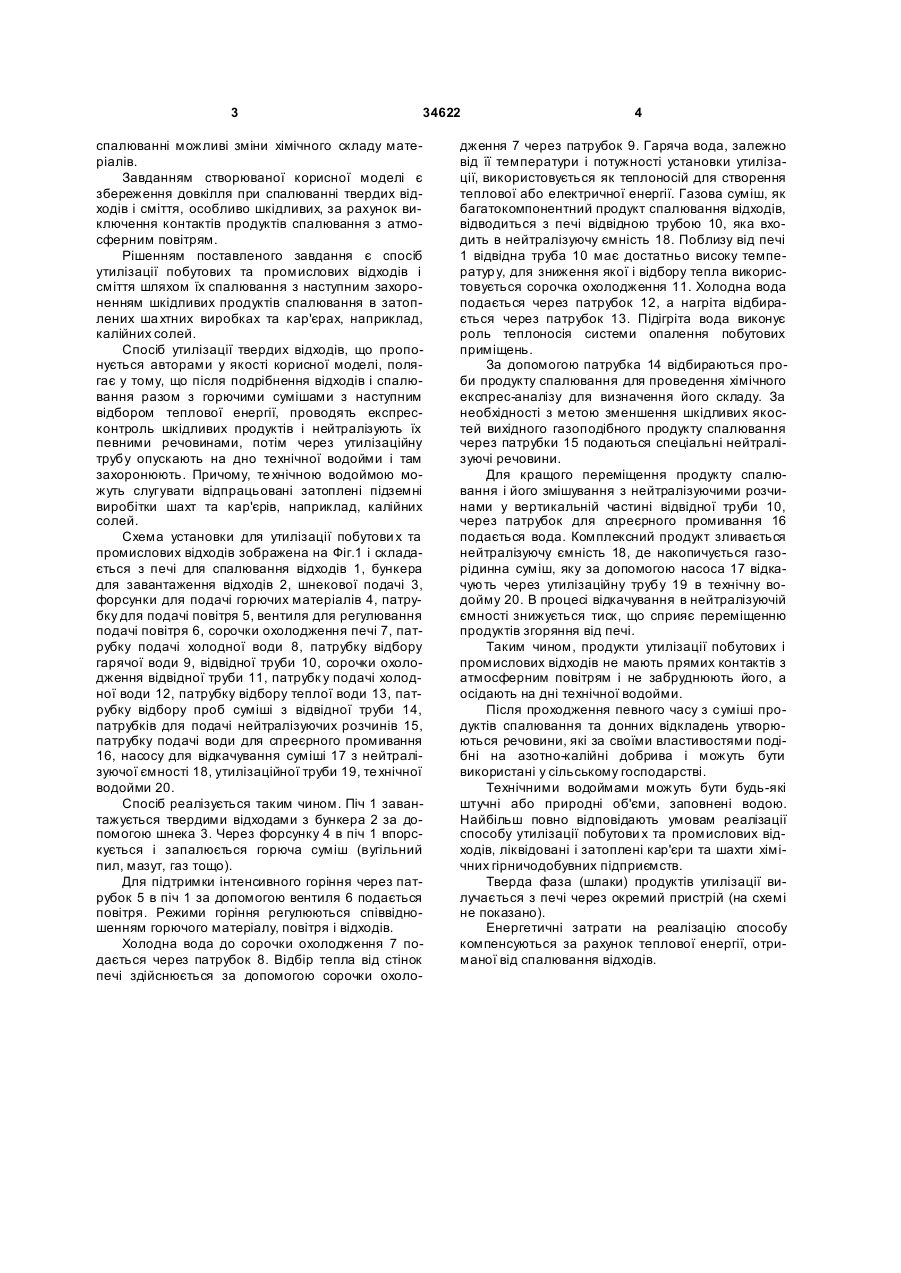

1. Спосіб утилізації твердих відходів, що полягає у їхньому подрібненні і спалюванні разом з 3 34622 спалюванні можливі зміни хімічного складу матеріалів. Завданням створюваної корисної моделі є збереження довкілля при спалюванні твердих відходів і сміття, особливо шкідливих, за рахунок виключення контактів продуктів спалювання з атмосферним повітрям. Рішенням поставленого завдання є спосіб утилізації побутових та промислових відходів і сміття шляхом їх спалювання з наступним захороненням шкідливих продуктів спалювання в затоплених ша хтних виробках та кар'єрах, наприклад, калійних солей. Спосіб утилізації твердих відходів, що пропонується авторами у якості корисної моделі, полягає у тому, що після подрібнення відходів і спалювання разом з горючими сумішами з наступним відбором теплової енергії, проводять експресконтроль шкідливих продуктів і нейтралізують їх певними речовинами, потім через утилізаційну трубу опускають на дно технічної водойми і там захоронюють. Причому, те хнічною водоймою можуть слугувати відпрацьовані затоплені підземні виробітки шахт та кар'єрів, наприклад, калійних солей. Схема установки для утилізації побутови х та промислових відходів зображена на Фіг.1 і складається з печі для спалювання відходів 1, бункера для завантаження відходів 2, шнекової подачі 3, форсунки для подачі горючих матеріалів 4, патрубку для подачі повітря 5, вентиля для регулювання подачі повітря 6, сорочки охолодження печі 7, патрубку подачі холодної води 8, патрубку відбору гарячої води 9, відвідної труби 10, сорочки охолодження відвідної труби 11, патрубк у подачі холодної води 12, патрубку відбору теплої води 13, патрубку відбору проб суміші з відвідної труби 14, патрубків для подачі нейтралізуючих розчинів 15, патрубку подачі води для спреєрного промивання 16, насосу для відкачування суміші 17 з нейтралізуючої ємності 18, утилізаційної труби 19, те хнічної водойми 20. Спосіб реалізується таким чином. Піч 1 завантажується твердими відходами з бункера 2 за допомогою шнека 3. Через форсунку 4 в піч 1 впорскується і запалюється горюча суміш (вугільний пил, мазут, газ тощо). Для підтримки інтенсивного горіння через патрубок 5 в піч 1 за допомогою вентиля 6 подається повітря. Режими горіння регулюються співвідношенням горючого матеріалу, повітря і відходів. Холодна вода до сорочки охолодження 7 подається через патрубок 8. Відбір тепла від стінок печі здійснюється за допомогою сорочки охоло 4 дження 7 через патрубок 9. Гаряча вода, залежно від її температури і потужності установки утилізації, використовується як теплоносій для створення теплової або електричної енергії. Газова суміш, як багатокомпонентний продукт спалювання відходів, відводиться з печі відвідною трубою 10, яка входить в нейтралізуючу ємність 18. Поблизу від печі 1 відвідна труба 10 має достатньо високу температур у, для зниження якої і відбору тепла використовується сорочка охолодження 11. Холодна вода подається через патрубок 12, а нагріта відбирається через патрубок 13. Підігріта вода виконує роль теплоносія системи опалення побутових приміщень. За допомогою патрубка 14 відбираються проби продукту спалювання для проведення хімічного експрес-аналізу для визначення його складу. За необхідності з метою зменшення шкідливих якостей вихідного газоподібного продукту спалювання через патрубки 15 подаються спеціальні нейтралізуючі речовини. Для кращого переміщення продукту спалювання і його змішування з нейтралізуючими розчинами у вертикальній частині відвідної труби 10, через патрубок для спреєрного промивання 16 подається вода. Комплексний продукт зливається нейтралізуючу ємність 18, де накопичується газорідинна суміш, яку за допомогою насоса 17 відкачують через утилізаційну трубу 19 в технічну водойму 20. В процесі відкачування в нейтралізуючій ємності знижується тиск, що сприяє переміщенню продуктів згоряння від печі. Таким чином, продукти утилізації побутових і промислових відходів не мають прямих контактів з атмосферним повітрям і не забруднюють його, а осідають на дні технічної водойми. Після проходження певного часу з суміші продуктів спалювання та донних відкладень утворюються речовини, які за своїми властивостями подібні на азотно-калійні добрива і можуть бути використані у сільському господарстві. Технічними водоймами можуть бути будь-які штучні або природні об'єми, заповнені водою. Найбільш повно відповідають умовам реалізації способу утилізації побутови х та промислових відходів, ліквідовані і затоплені кар'єри та шахти хімічних гірничодобувних підприємств. Тверда фаза (шлаки) продуктів утилізації вилучається з печі через окремий пристрій (на схемі не показано). Енергетичні затрати на реалізацію способу компенсуються за рахунок теплової енергії, отриманої від спалювання відходів. 5 Комп’ютерна в ерстка Л. Купенко 34622 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
