Пристрій струминного здрібнення зв`язаної костриці та її видалення

Номер патенту: 34737

Опубліковано: 26.08.2008

Автори: Карманов Сергій Вікторович, Валько Микола Іванович

Завантажити PDF файл.

Формула / Реферат

Пристрій струминного здрібнення зв'язаної костриці та її видалення, що містить нескінченний транспортер, розташований в обмеженому просторі повітряної камери, пристрій для нагнітання пульсуючого повітря, який відрізняється тим, що транспортер виконано в вигляді двох пасових нескінченних стрічок, середні частини яких притиснуті одна до одної і розташовані в повітряній камері між колосниковими решітками зі змінним нахилом вздовж пасів, а в щілинах між колосниками зверху і знизу розташований пристрій для нагнітання повітря у вигляді форсунок.

Текст

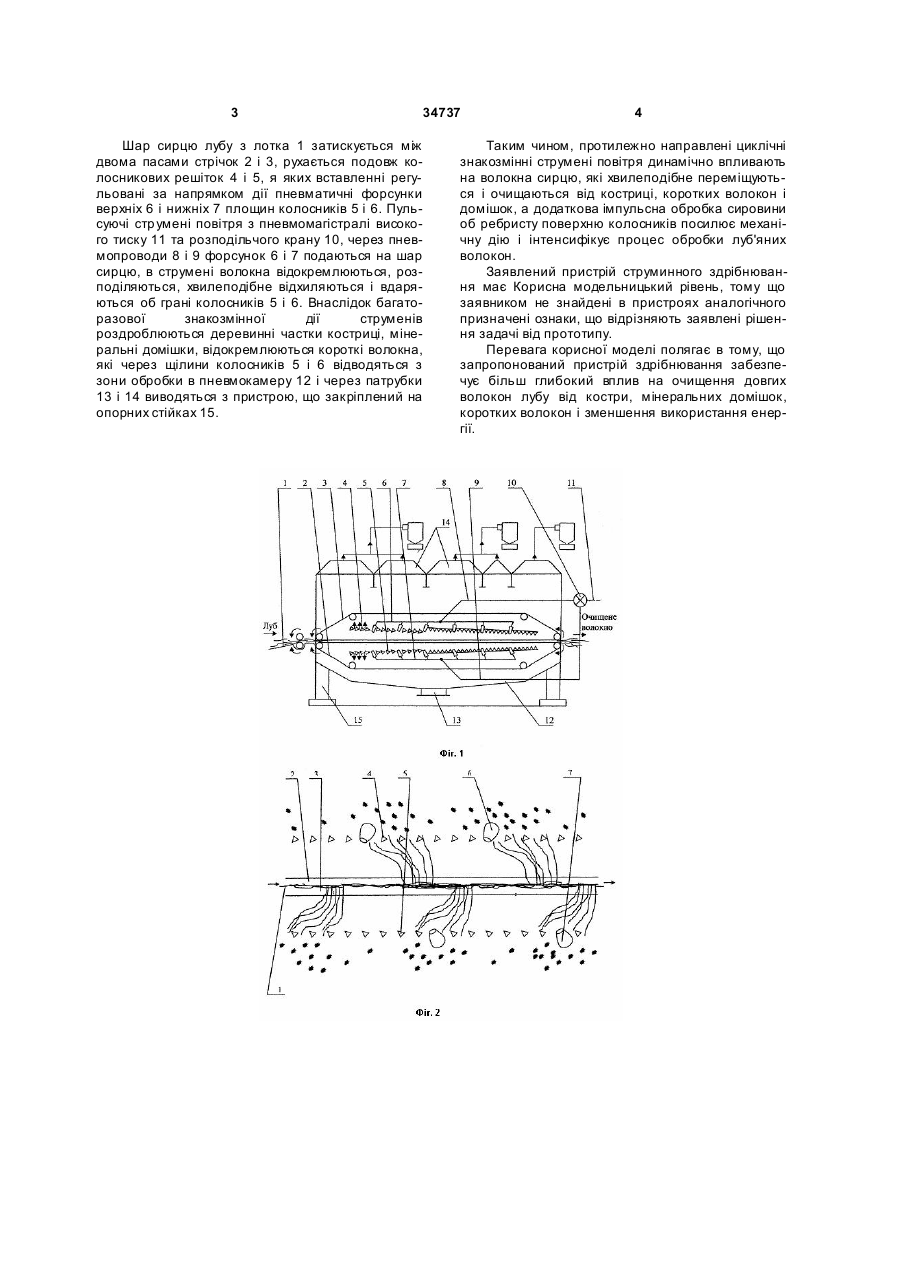

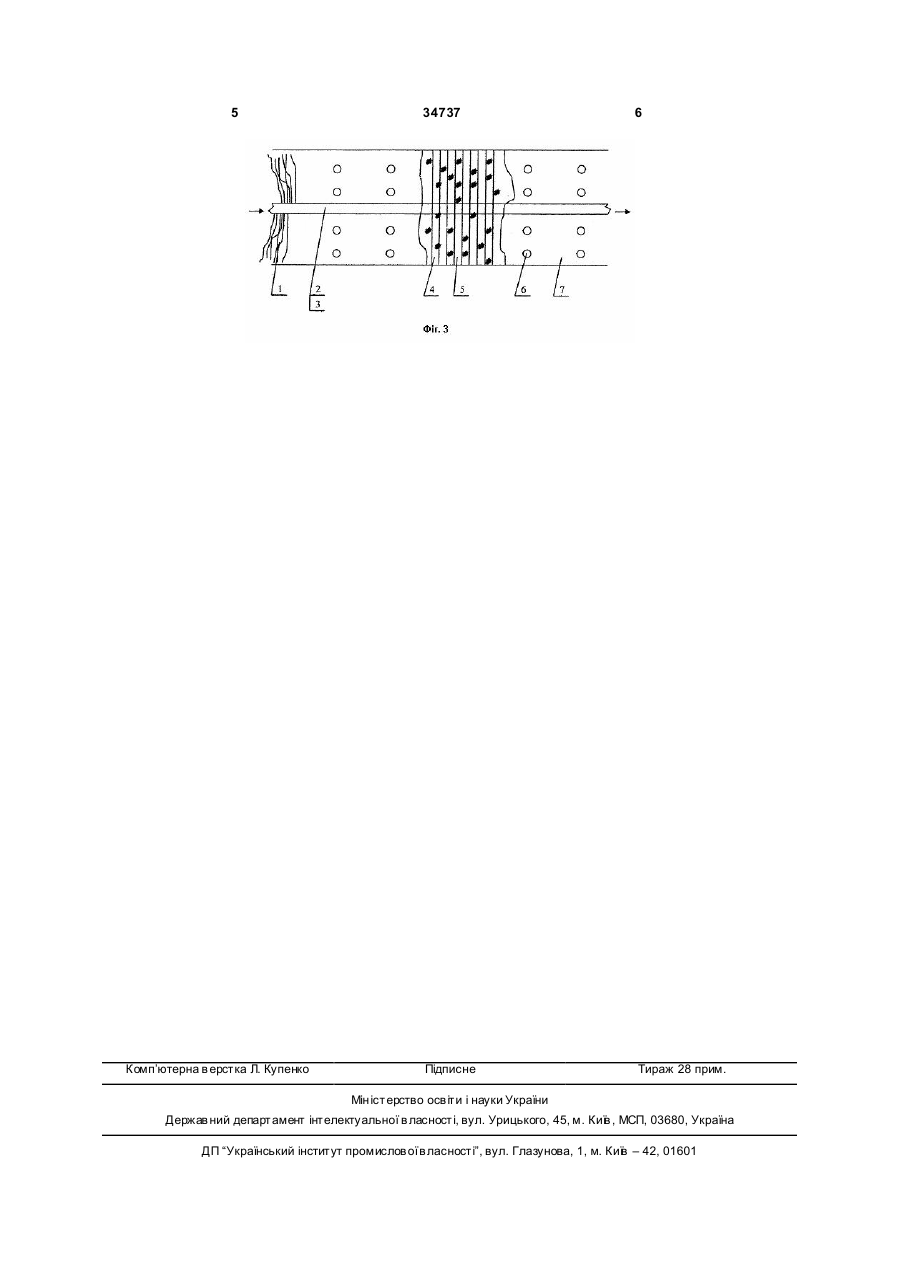

Пристрій струминного здрібнення зв'язаної костриці та її видалення, що містить нескінченний 3 34737 Шар сирцю лубу з лотка 1 затискується між двома пасами стрічок 2 і 3, рухається подовж колосникових решіток 4 і 5, я яких вставленні регульовані за напрямком дії пневматичні форсунки верхніх 6 і нижніх 7 площин колосників 5 і 6. Пульсуючі стр умені повітря з пневмомагістралі високого тиску 11 та розподільчого крану 10, через пневмопроводи 8 і 9 форсунок 6 і 7 подаються на шар сирцю, в струмені волокна відокремлюються, розподіляються, хвилеподібне відхиляються і вдаряються об грані колосників 5 і 6. Внаслідок багаторазової знакозмінної дії струменів роздроблюються деревинні частки костриці, мінеральні домішки, відокремлюються короткі волокна, які через щілини колосників 5 і 6 відводяться з зони обробки в пневмокамеру 12 і через патрубки 13 і 14 виводяться з пристрою, що закріплений на опорних стійках 15. 4 Таким чином, протилежно направлені циклічні знакозмінні струмені повітря динамічно впливають на волокна сирцю, які хвилеподібне переміщуються і очищаються від костриці, коротких волокон і домішок, а додаткова імпульсна обробка сировини об ребристу поверхню колосників посилює механічну дію і інтенсифікує процес обробки луб'яних волокон. Заявлений пристрій струминного здрібнювання має Корисна модельницький рівень, тому що заявником не знайдені в пристроях аналогічного призначені ознаки, що відрізняють заявлені рішення задачі від прототипу. Перевага корисної моделі полягає в тому, що запропонований пристрій здрібнювання забезпечує більш глибокий вплив на очищення довгих волокон лубу від костри, мінеральних домішок, коротких волокон і зменшення використання енергії. 5 Комп’ютерна в ерстка Л. Купенко 34737 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device of jet crushing of bound chaff and its removal

Автори англійською

Karmanov Serhii Viktorovych, Valko Mykola Ivanovych

Назва патенту російською

Устройство струйного измельчения связанной костры и ее удаления

Автори російською

Карманов Сергей Викторович, Валько Николай Иванович

МПК / Мітки

МПК: B02C 19/00

Мітки: зв'язаної, пристрій, струминного, видалення, здрібнення, костриці
