Поліефірна композиція

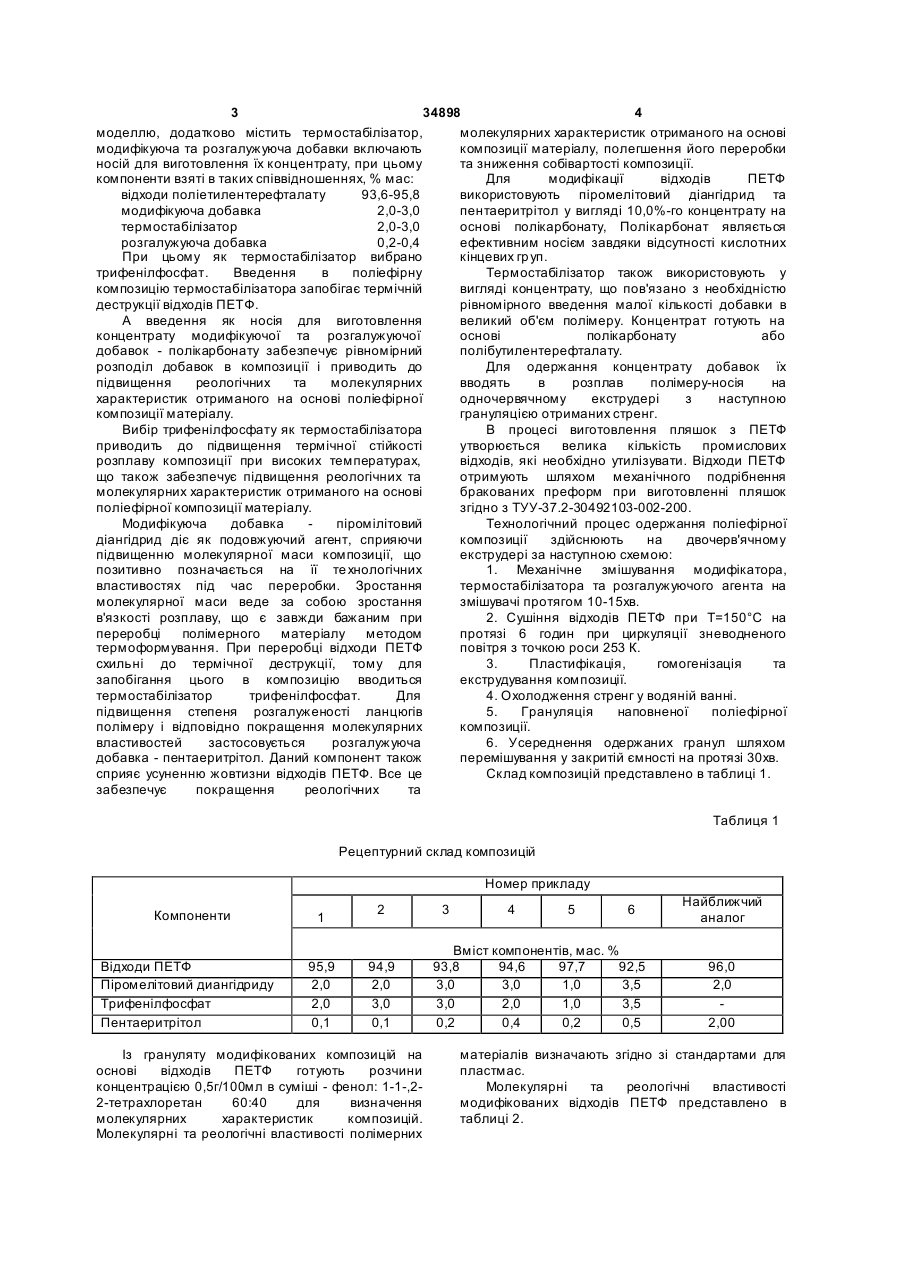

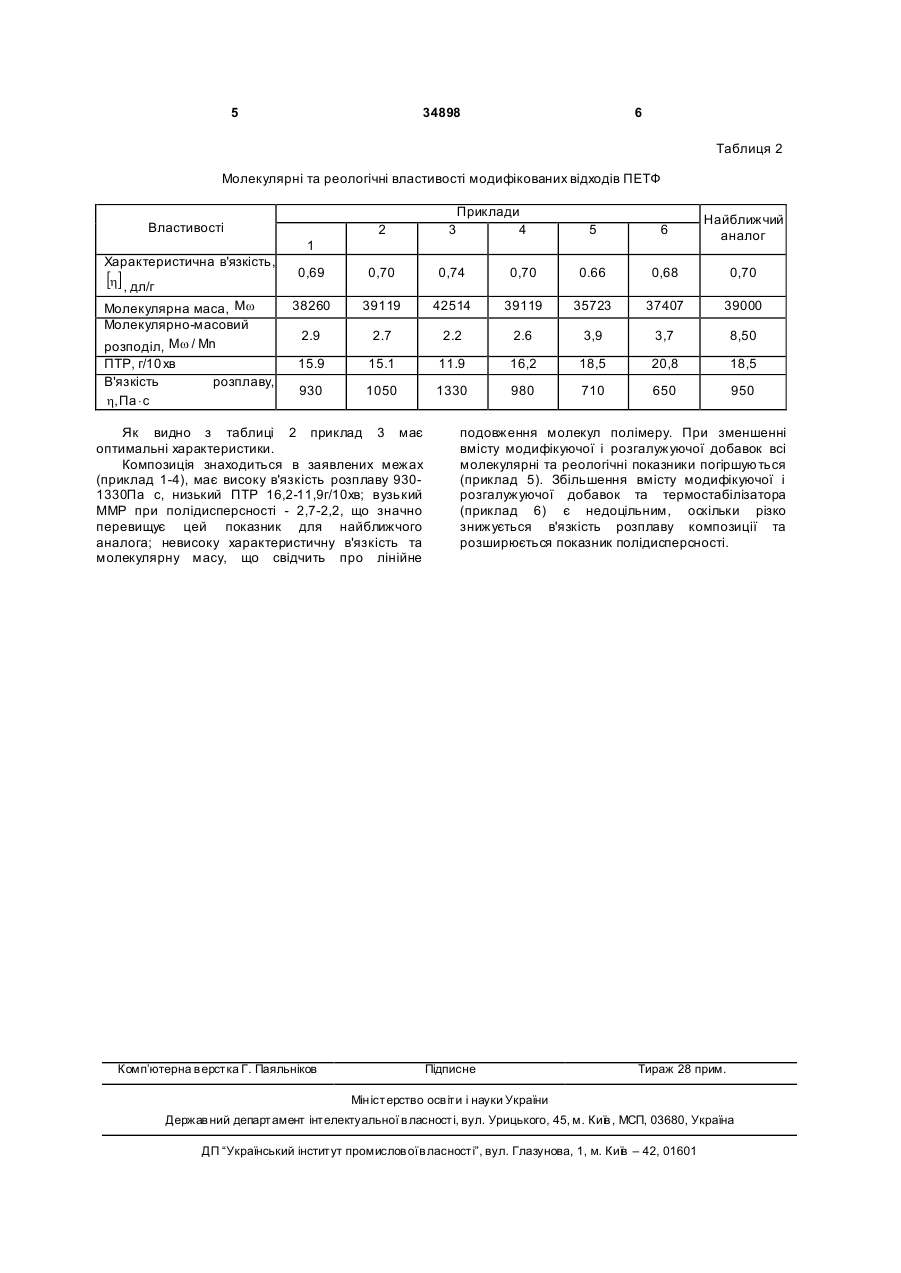

1. Поліефірна композиція, що містить відходи поліетилентерефталату, модифікуючу та розгалужуючу добавки, яка відрізняється тим, що додатково містить термостабілізатор, модифікуюча та розгалужуюча добавки включають 3 34898 4 моделлю, додатково містить термостабілізатор, молекулярних характеристик отриманого на основі модифікуюча та розгалужуюча добавки включають композиції матеріалу, полегшення його переробки носій для виготовлення їх концентрату, при цьому та зниження собівартості композиції. компоненти взяті в таких співвідношеннях, % мас: Для модифікації відходів ПЕТФ відходи поліетилентерефталату 93,6-95,8 використовують піромелітовий діангідрид та модифікуюча добавка 2,0-3,0 пентаеритрітол у вигляді 10,0%-го концентрату на термостабілізатор 2,0-3,0 основі полікарбонату, Полікарбонат являється розгалужуюча добавка 0,2-0,4 ефективним носієм завдяки відсутності кислотних При цьому як термостабілізатор вибрано кінцевих гр уп. трифенілфосфат. Введення в поліефірну Термостабілізатор також використовують у композицію термостабілізатора запобігає термічній вигляді концентрату, що пов'язано з необхідністю деструкції відходів ПЕТФ. рівномірного введення малої кількості добавки в А введення як носія для виготовлення великий об'єм полімеру. Концентрат готують на концентрату модифікуючої та розгалужуючої основі полікарбонату або добавок - полікарбонату забезпечує рівномірний полібутилентерефталату. розподіл добавок в композиції і приводить до Для одержання концентрату добавок їх підвищення реологічних та молекулярних вводять в розплав полімеру-носія на характеристик отриманого на основі поліефірної одночервячному екструдері з наступною композиції матеріалу. грануляцією отриманих стренг. Вибір трифенілфосфату як термостабілізатора В процесі виготовлення пляшок з ПЕТФ приводить до підвищення термічної стійкості утворюється велика кількість промислових розплаву композиції при високих температурах, відходів, які необхідно утилізувати. Відходи ПЕТФ що також забезпечує підвищення реологічних та отримують шляхом механічного подрібнення молекулярних характеристик отриманого на основі бракованих преформ при виготовленні пляшок поліефірної композиції матеріалу. згідно з ТУУ-37.2-30492103-002-200. Модифікуюча добавка піромілітовий Технологічний процес одержання поліефірної діангідрид діє як подовжуючий агент, сприяючи композиції здійснюють на двочерв'ячному підвищенню молекулярної маси композиції, що екструдері за наступною схемою: позитивно позначається на її те хнологічних 1. Механічне змішування модифікатора, властивостях під час переробки. Зростання термостабілізатора та розгалужуючого агента на молекулярної маси веде за собою зростання змішувачі протягом 10-15хв. в'язкості розплаву, що є завжди бажаним при 2. Сушіння відходів ПЕТФ при Т=150°С на переробці полімерного матеріалу методом протязі 6 годин при циркуляції зневодненого термоформування. При переробці відходи ПЕТФ повітря з точкою роси 253 К. схильні до термічної деструкції, тому для 3. Пластифікація, гомогенізація та запобігання цього в композицію вводиться екструдування композиції. термостабілізатор трифенілфосфат. Для 4. Охолодження стренг у водяній ванні. підвищення степеня розгалуженості ланцюгів 5. Грануляція наповненої поліефірної полімеру і відповідно покращення молекулярних композиції. властивостей застосовується розгалужуюча 6. Усереднення одержаних гранул шляхом добавка - пентаеритрітол. Даний компонент також перемішування у закритій ємності на протязі 30хв. сприяє усуненню жовтизни відходів ПЕТФ. Все це Склад композицій представлено в таблиці 1. забезпечує покращення реологічних та Таблиця 1 Рецептурний склад композицій Номер прикладу Компоненти Відходи ПЕТФ Піромелітовий диангідриду Трифенілфосфат Пентаеритрітол 1 95,9 2,0 2,0 0,1 2 94,9 2,0 3,0 0,1 Із грануляту модифікованих композицій на основі відходів ПЕТФ готують розчини концентрацією 0,5г/100мл в суміші - фенол: 1-1-,22-тетрахлоретан 60:40 для визначення молекулярних характеристик композицій. Молекулярні та реологічні властивості полімерних 3 4 5 6 Вміст компонентів, мас. % 93,8 94,6 97,7 92,5 3,0 3,0 1,0 3,5 3,0 2,0 1,0 3,5 0,2 0,4 0,2 0,5 Найближчий аналог 96,0 2,0 2,00 матеріалів визначають згідно зі стандартами для пластмас. Молекулярні та реологічні властивості модифікованих відходів ПЕТФ представлено в таблиці 2. 5 34898 6 Таблиця 2 Молекулярні та реологічні властивості модифікованих відходів ПЕТФ Приклади 4 5 6 Найближчий аналог 0,70 0.66 0,68 0,70 42514 39119 35723 37407 39000 2.7 2.2 2.6 3,9 3,7 8,50 15.9 15.1 11.9 16,2 18,5 20,8 18,5 930 1050 1330 980 710 650 950 Властивості 2 3 0,69 0,70 0,74 38260 39119 2.9 1 Характеристична в'язкість, [h] , дл/г Молекулярна маса, Mw Молекулярно-масовий розподіл, Mw / Mn ПТР, г/10 хв В'язкість розплаву, h, Па × с Як видно з таблиці 2 приклад 3 має оптимальні характеристики. Композиція знаходиться в заявлених межах (приклад 1-4), має високу в'язкість розплаву 9301330Па с, низький ПТР 16,2-11,9г/10хв; вузький ММР при полідисперсності - 2,7-2,2, що значно перевищує цей показник для найближчого аналога; невисоку характеристичну в'язкість та молекулярну масу, що свідчить про лінійне Комп’ютерна в ерстка Г. Паяльніков подовження молекул полімеру. При зменшенні вмісту модифікуючої і розгалужуючої добавок всі молекулярні та реологічні показники погіршуються (приклад 5). Збільшення вмісту модифікуючої і розгалужуючої добавок та термостабілізатора (приклад 6) є недоцільним, оскільки різко знижується в'язкість розплаву композиції та розширюється показник полідисперсності. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
