Полімерна композиція

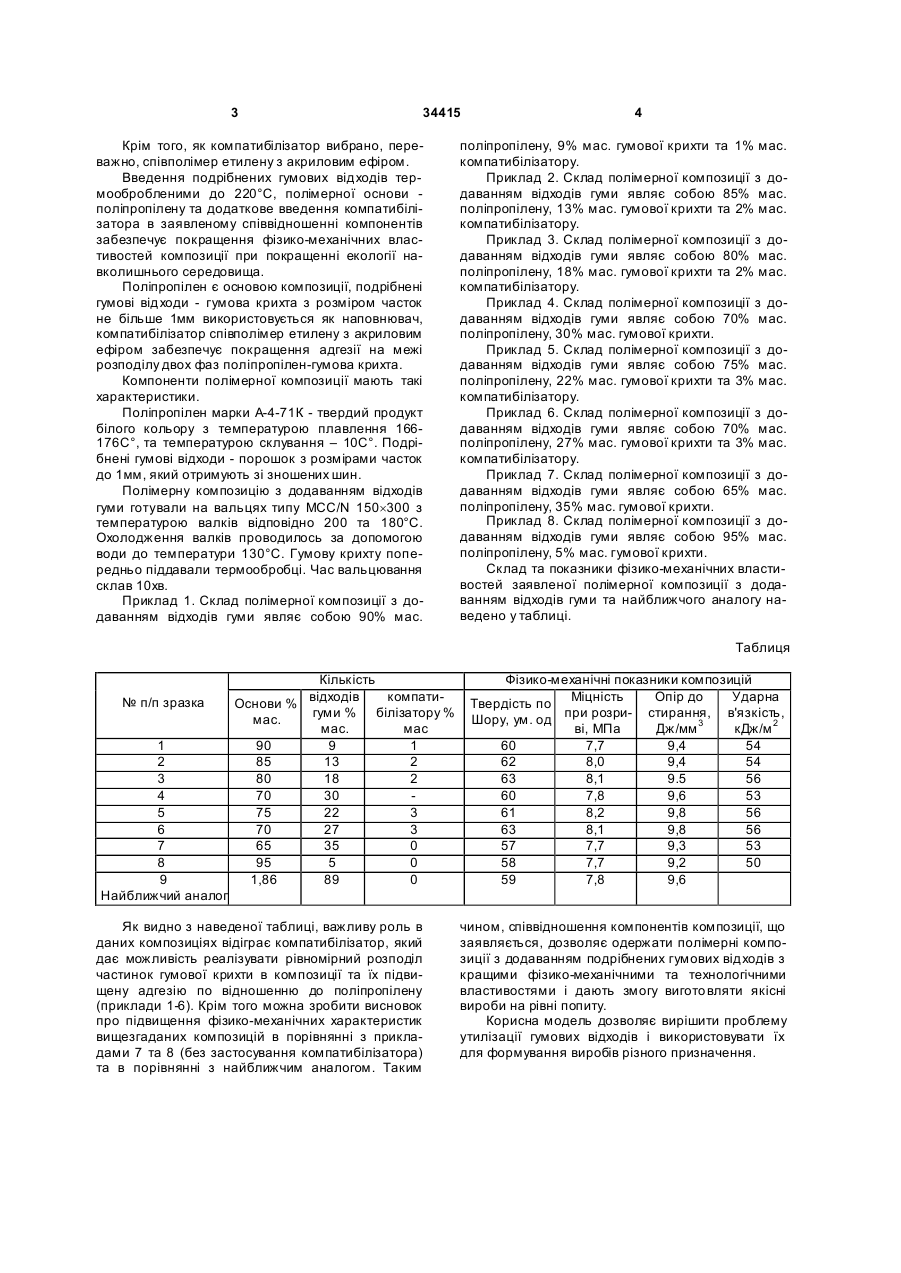

1. Полімерна композиція, що містить подрібнені гумові відходи та полімерну основу, яка відрізняється тим, що подрібнені гумові відходи вибрані термообробленими до 220°С, як полімерну 3 34415 Крім того, як компатибілізатор вибрано, переважно, співполімер етилену з акриловим ефіром. Введення подрібнених гумових відходів термообробленими до 220°С, полімерної основи поліпропілену та додаткове введення компатибілізатора в заявленому співвідношенні компонентів забезпечує покращення фізико-механічних властивостей композиції при покращенні екології навколишнього середовища. Поліпропілен є основою композиції, подрібнені гумові відходи - гумова крихта з розміром часток не більше 1мм використовується як наповнювач, компатибілізатор співполімер етилену з акриловим ефіром забезпечує покращення адгезії на межі розподілу двох фаз поліпропілен-гумова крихта. Компоненти полімерної композиції мають такі характеристики. Поліпропілен марки А-4-71К - твердий продукт білого кольору з температурою плавлення 166176С°, та температурою склування – 10С°. Подрібнені гумові відходи - порошок з розмірами часток до 1мм, який отримують зі зношених шин. Полімерну композицію з додаванням відходів гуми готували на вальцях типу MCC/N 150´300 з температурою валків відповідно 200 та 180°С. Охолодження валків проводилось за допомогою води до температури 130°С. Гумову крихту попередньо піддавали термообробці. Час вальцювання склав 10хв. Приклад 1. Склад полімерної композиції з додаванням відходів гуми являє собою 90% мас. 4 поліпропілену, 9% мас. гумової крихти та 1% мас. компатибілізатору. Приклад 2. Склад полімерної композиції з додаванням відходів гуми являє собою 85% мас. поліпропілену, 13% мас. гумової крихти та 2% мас. компатибілізатору. Приклад 3. Склад полімерної композиції з додаванням відходів гуми являє собою 80% мас. поліпропілену, 18% мас. гумової крихти та 2% мас. компатибілізатору. Приклад 4. Склад полімерної композиції з додаванням відходів гуми являє собою 70% мас. поліпропілену, 30% мас. гумової крихти. Приклад 5. Склад полімерної композиції з додаванням відходів гуми являє собою 75% мас. поліпропілену, 22% мас. гумової крихти та 3% мас. компатибілізатору. Приклад 6. Склад полімерної композиції з додаванням відходів гуми являє собою 70% мас. поліпропілену, 27% мас. гумової крихти та 3% мас. компатибілізатору. Приклад 7. Склад полімерної композиції з додаванням відходів гуми являє собою 65% мас. поліпропілену, 35% мас. гумової крихти. Приклад 8. Склад полімерної композиції з додаванням відходів гуми являє собою 95% мас. поліпропілену, 5% мас. гумової крихти. Склад та показники фізико-механічних властивостей заявленої полімерної композиції з додаванням відходів гуми та найближчого аналогу наведено у таблиці. Таблиця № п/п зразка 1 2 3 4 5 6 7 8 9 Найближчий аналог Кількість відходів компатиОснови % гуми % білізатору % мас. мас. мас 90 9 1 85 13 2 80 18 2 70 30 75 22 3 70 27 3 65 35 0 95 5 0 1,86 89 0 Як видно з наведеної таблиці, важливу роль в даних композиціях відіграє компатибілізатор, який дає можливість реалізувати рівномірний розподіл частинок гумової крихти в композиції та їх підвищену адгезію по відношенню до поліпропілену (приклади 1-6). Крім того можна зробити висновок про підвищення фізико-механічних характеристик вищезгаданих композицій в порівнянні з прикладами 7 та 8 (без застосування компатибілізатора) та в порівнянні з найближчим аналогом. Таким Фізико-механічні показники композицій Опір до Ударна Твердість по Міцність Шору, ум. од при розри- стирання, в'язкість, ві, МПа Дж/мм 3 кДж/м 2 60 7,7 9,4 54 62 8,0 9,4 54 63 8,1 9.5 56 60 7,8 9,6 53 61 8,2 9,8 56 63 8,1 9,8 56 57 7,7 9,3 53 58 7,7 9,2 50 59 7,8 9,6 чином, співвідношення компонентів композиції, що заявляється, дозволяє одержати полімерні композиції з додаванням подрібнених гумових відходів з кращими фізико-механічними та технологічними властивостями і дають змогу вигото вляти якісні вироби на рівні попиту. Корисна модель дозволяє вирішити проблему утилізації гумових відходів і використовувати їх для формування виробів різного призначення. 5 Комп’ютерна в ерстка Л.Литв иненко 34415 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
