Композиція для виготовлення полівінілспиртової плівки

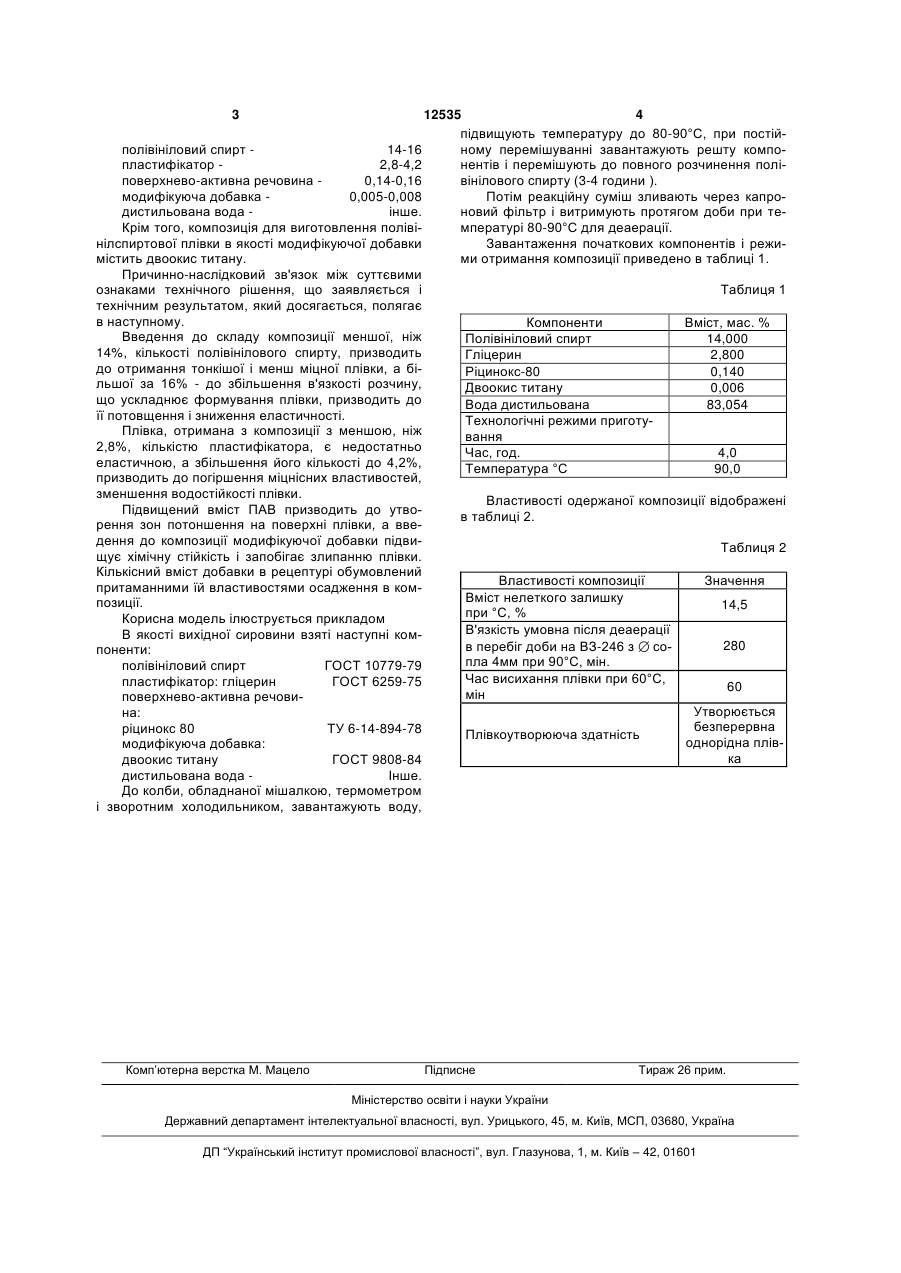

1. Композиція для виготовлення полівінілспиртової плівки, що містить полівініловий спирт, пла 3 12535 4 підвищують температуру до 80-90°С, при постійполівініловий спирт 14-16 ному перемішуванні завантажують решту компопластифікатор 2,8-4,2 нентів і перемішують до повного розчинення поліповерхнево-активна речовина 0,14-0,16 вінілового спирту (3-4 години ). модифікуюча добавка 0,005-0,008 Потім реакційну суміш зливають через капродистильована вода інше. новий фільтр і витримують протягом доби при теКрім того, композиція для виготовлення полівімпературі 80-90°С для деаерації. нілспиртової плівки в якості модифікуючої добавки Завантаження початкових компонентів і режимістить двоокис титану. ми отримання композиції приведено в таблиці 1. Причинно-наслідковий зв'язок між суттєвими ознаками технічного рішення, що заявляється і Таблиця 1 технічним результатом, який досягається, полягає в наступному. Компоненти Вміст, мас. % Введення до складу композиції меншої, ніж Полівініловий спирт 14,000 14%, кількості полівінілового спирту, призводить Гліцерин 2,800 до отримання тонкішої і менш міцної плівки, а біРіцинокс-80 0,140 льшої за 16% - до збільшення в'язкості розчину, Двоокис титану 0,006 що ускладнює формування плівки, призводить до Вода дистильована 83,054 її потовщення і зниження еластичності. Технологічні режими приготуПлівка, отримана з композиції з меншою, ніж вання 2,8%, кількістю пластифікатора, є недостатньо Час, год. 4,0 еластичною, а збільшення його кількості до 4,2%, Температура °С 90,0 призводить до погіршення міцнісних властивостей, зменшення водостійкості плівки. Властивості одержаної композиції відображені Підвищений вміст ПАВ призводить до утвов таблиці 2. рення зон потоншення на поверхні плівки, а введення до композиції модифікуючої добавки підвиТаблиця 2 щує хімічну стійкість і запобігає злипанню плівки. Кількісний вміст добавки в рецептурі обумовлений Властивості композиції Значення притаманними їй властивостями осадження в комВміст нелеткого залишку позиції. 14,5 при °С, % Корисна модель ілюструється прикладом В'язкість умовна після деаерації В якості вихідної сировини взяті наступні ком280 в перебіг доби на ВЗ-246 з сопоненти: пла 4мм при 90°С, мін. полівініловий спирт ГОСТ 10779-79 Час висихання плівки при 60°С, пластифікатор: гліцерин ГОСТ 6259-75 60 мін поверхнево-активна речовиУтворюється на: безперервна ріцинокс 80 ТУ 6-14-894-78 Плівкоутворююча здатність однорідна плівмодифікуюча добавка: ка двоокис титану ГОСТ 9808-84 дистильована вода Інше. До колби, обладнаної мішалкою, термометром і зворотним холодильником, завантажують воду, Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
