Акваріум

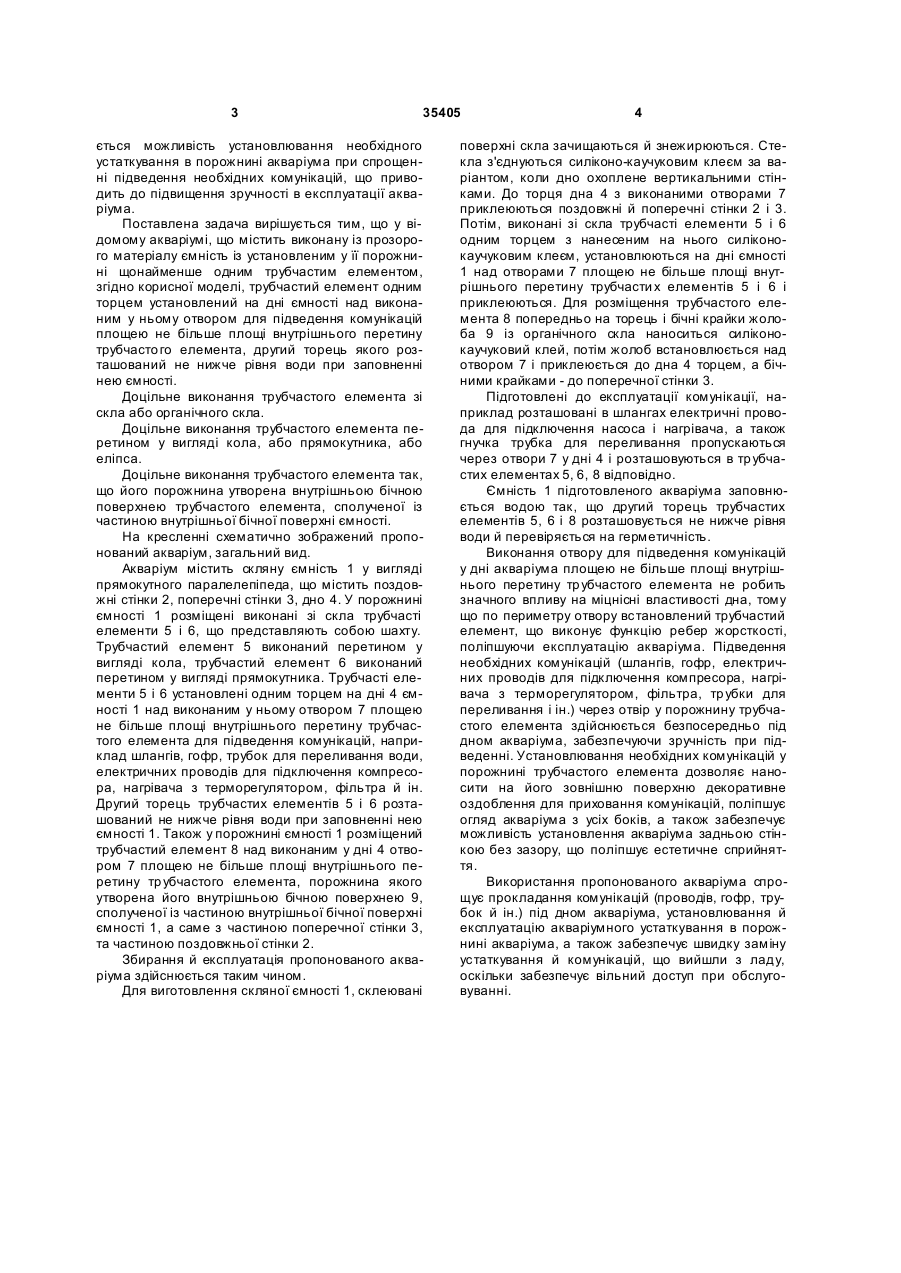

1. Акваріум, що містить виконану із прозорого матеріалу ємність зі встановленим у її порожнині щонайменше одним трубчастим елементом, який відрізняє ться тим, що трубчастий елемент одним торцем встановлений на дні ємності над виконаним у ньому отвором для підведення комунікацій площею не більше площі внутрішнього перерізу трубчасто го елемента, другий торець якого роз 3 35405 ється можливість установлювання необхідного устаткування в порожнині акваріума при спрощенні підведення необхідних комунікацій, що приводить до підвищення зручності в експлуатації акваріума. Поставлена задача вирішується тим, що у відомому акваріумі, що містить виконану із прозорого матеріалу ємність із установленим у її порожнині щонайменше одним трубчастим елементом, згідно корисної моделі, трубчастий елемент одним торцем установлений на дні ємності над виконаним у ньому отвором для підведення комунікацій площею не більше площі внутрішнього перетину трубчасто го елемента, другий торець якого розташований не нижче рівня води при заповненні нею ємності. Доцільне виконання трубчастого елемента зі скла або органічного скла. Доцільне виконання трубчастого елемента перетином у вигляді кола, або прямокутника, або еліпса. Доцільне виконання трубчастого елемента так, що його порожнина утворена внутрішньою бічною поверхнею трубчастого елемента, сполученої із частиною внутрішньої бічної поверхні ємності. На кресленні схематично зображений пропонований акваріум, загальний вид. Акваріум містить скляну ємність 1 у вигляді прямокутного паралелепіпеда, що містить поздовжні стінки 2, поперечні стінки 3, дно 4. У порожнині ємності 1 розміщені виконані зі скла трубчасті елементи 5 і 6, що представляють собою шахту. Трубчастий елемент 5 виконаний перетином у вигляді кола, трубчастий елемент 6 виконаний перетином у вигляді прямокутника. Трубчасті елементи 5 і 6 установлені одним торцем на дні 4 ємності 1 над виконаним у ньому отвором 7 площею не більше площі внутрішнього перетину трубчастого елемента для підведення комунікацій, наприклад шлангів, гофр, трубок для переливання води, електричних проводів для підключення компресора, нагрівача з терморегулятором, фільтра й ін. Другий торець трубчастих елементів 5 і 6 розташований не нижче рівня води при заповненні нею ємності 1. Також у порожнині ємності 1 розміщений трубчастий елемент 8 над виконаним у дні 4 отвором 7 площею не більше площі внутрішнього перетину тр убчастого елемента, порожнина якого утворена його внутрішньою бічною поверхнею 9, сполученої із частиною внутрішньої бічної поверхні ємності 1, а саме з частиною поперечної стінки 3, та частиною поздовжньої стінки 2. Збирання й експлуатація пропонованого акваріума здійснюється таким чином. Для виготовлення скляної ємності 1, склеювані 4 поверхні скла зачищаються й знежирюються. Стекла з'єднуються силіконо-каучуковим клеєм за варіантом, коли дно охоплене вертикальними стінками. До торця дна 4 з виконаними отворами 7 приклеюються поздовжні й поперечні стінки 2 і 3. Потім, виконані зі скла трубчасті елементи 5 і 6 одним торцем з нанесеним на нього силіконокаучуковим клеєм, установлюються на дні ємності 1 над отворами 7 площею не більше площі внутрішнього перетину трубчасти х елементів 5 і 6 і приклеюються. Для розміщення трубчастого елемента 8 попередньо на торець і бічні крайки жолоба 9 із органічного скла наноситься силіконокаучуковий клей, потім жолоб встановлюється над отвором 7 і приклеюється до дна 4 торцем, а бічними крайками - до поперечної стінки 3. Підготовлені до експлуатації комунікації, наприклад розташовані в шлангах електричні провода для підключення насоса і нагрівача, а також гнучка трубка для переливання пропускаються через отвори 7 у дні 4 і розташовуються в тр убчастих елементах 5, 6, 8 відповідно. Ємність 1 підготовленого акваріума заповнюється водою так, що другий торець трубчастих елементів 5, 6 і 8 розташовується не нижче рівня води й перевіряється на герметичність. Виконання отвору для підведення комунікацій у дні акваріума площею не більше площі внутрішнього перетину тр убчастого елемента не робить значного впливу на міцнісні властивості дна, тому що по периметру отвору встановлений трубчастий елемент, що виконує функцію ребер жорсткості, поліпшуючи експлуатацію акваріума. Підведення необхідних комунікацій (шлангів, гофр, електричних проводів для підключення компресора, нагрівача з терморегулятором, фільтра, тр убки для переливання і ін.) через отвір у порожнину трубчастого елемента здійснюється безпосередньо під дном акваріума, забезпечуючи зручність при підведенні. Установлювання необхідних комунікацій у порожнині трубчастого елемента дозволяє наносити на його зовнішню поверхню декоративне оздоблення для приховання комунікацій, поліпшує огляд акваріума з усіх боків, а також забезпечує можливість установлення акваріума задньою стінкою без зазору, що поліпшує естетичне сприйняття. Використання пропонованого акваріума спрощує прокладання комунікацій (проводів, гофр, трубок й ін.) під дном акваріума, установлювання й експлуатацію акваріумного устаткування в порожнині акваріума, а також забезпечує швидку заміну устаткування й комунікацій, що вийшли з ладу, оскільки забезпечує вільний доступ при обслуговуванні. 5 Комп’ютерна в ерстка А. Крулевський 35405 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
