Пристрій для розосередження свердловинного заряду вибухової речовини на окремі частини

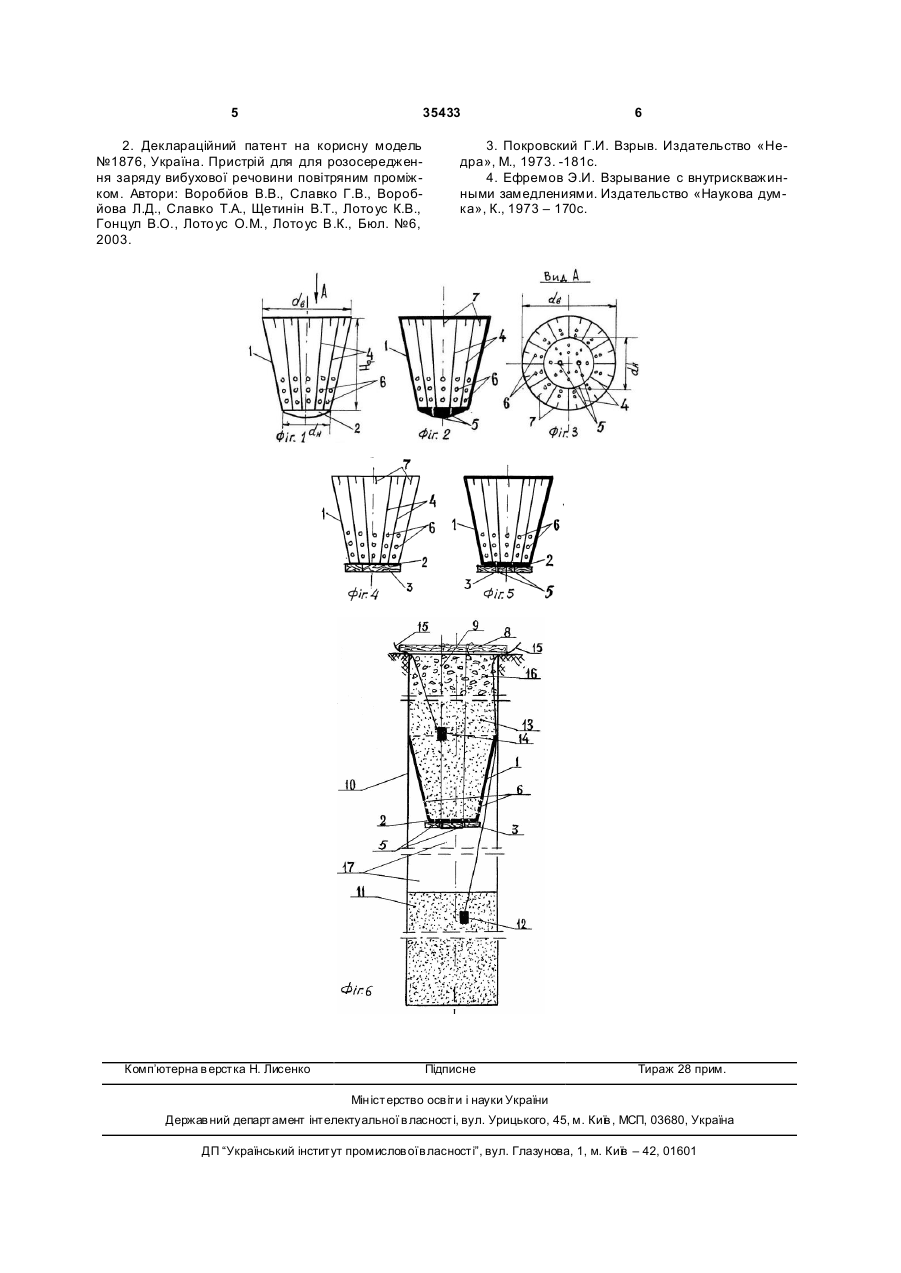

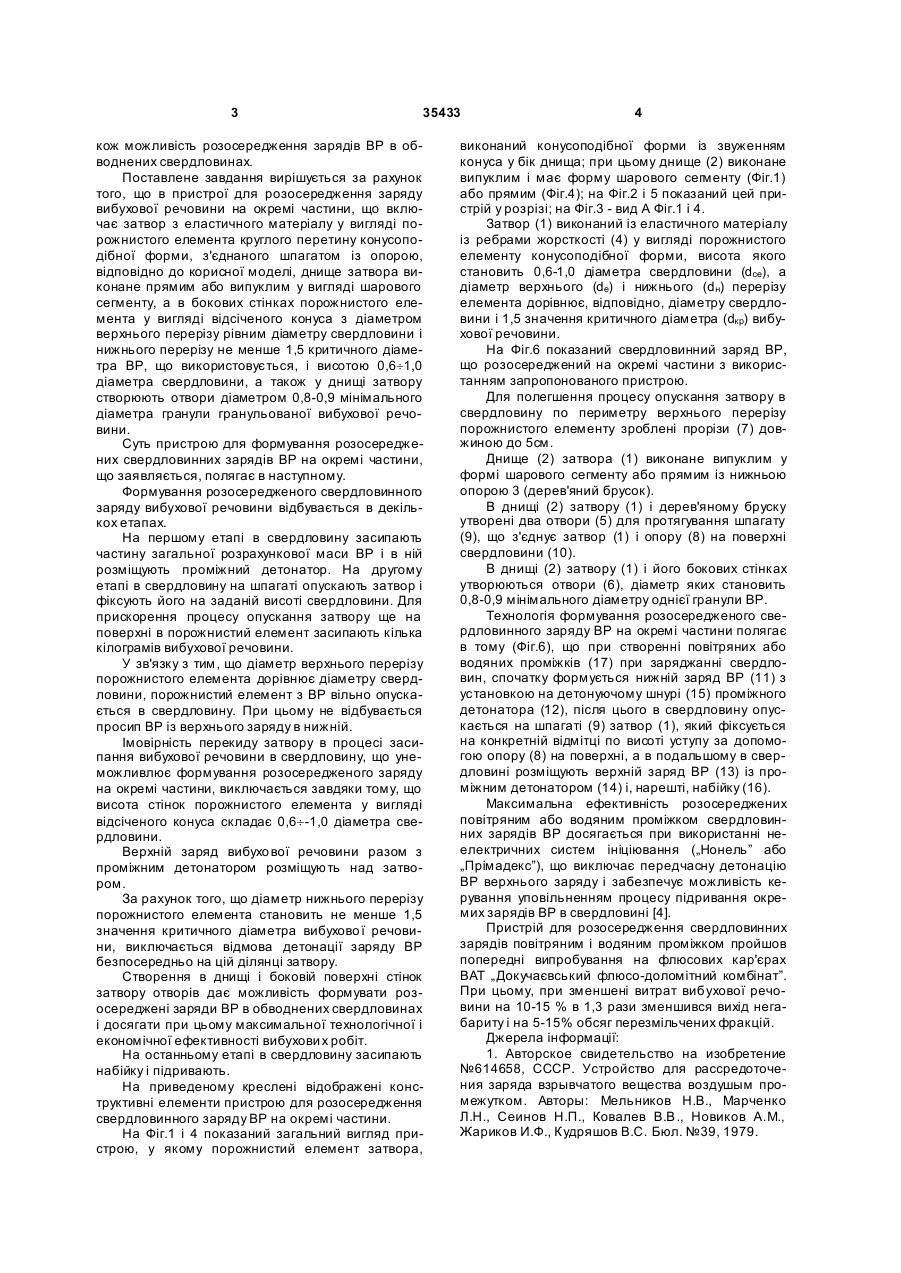

Пристрій для розосередження свердловинного заряду вибухо вої речовини на окремі частини повітряним проміжком, що включає затвор з еластичного матеріалу у вигляді порожнистого елемента круглого перерізу циліндричної або конусоподібної форми із звуженням конуса у бік днища, яке виконане із симетричною сферичною або конусоподібною увігнутістю у бік порожнистого елемента, 3 35433 кож можливість розосередження зарядів ВР в обводнених свердловинах. Поставлене завдання вирішується за рахунок того, що в пристрої для розосередження заряду вибухової речовини на окремі частини, що включає затвор з еластичного матеріалу у вигляді порожнистого елемента круглого перетину конусоподібної форми, з'єднаного шпагатом із опорою, відповідно до корисної моделі, днище затвора виконане прямим або випуклим у вигляді шарового сегменту, а в бокових стінках порожнистого елемента у вигляді відсіченого конуса з діаметром верхнього перерізу рівним діаметру свердловини і нижнього перерізу не менше 1,5 критичного діаметра ВР, що використовується, і висотою 0,6¸1,0 діаметра свердловини, а також у днищі затвору створюють отвори діаметром 0,8-0,9 мінімального діаметра гранули гранульованої вибухової речовини. Суть пристрою для формування розосереджених свердловинних зарядів ВР на окремі частини, що заявляється, полягає в наступному. Формування розосередженого свердловинного заряду вибухової речовини відбувається в декількох етапах. На першому етапі в свердловину засипають частину загальної розрахункової маси ВР і в ній розміщують проміжний детонатор. На другому етапі в свердловину на шпагаті опускають затвор і фіксують його на заданій висоті свердловини. Для прискорення процесу опускання затвору ще на поверхні в порожнистий елемент засипають кілька кілограмів вибухової речовини. У зв'язку з тим, що діаметр верхнього перерізу порожнистого елемента дорівнює діаметру свердловини, порожнистий елемент з ВР вільно опускається в свердловину. При цьому не відбувається просип ВР із верхнього заряду в нижній. Імовірність перекиду затвору в процесі засипання вибухової речовини в свердловину, що унеможливлює формування розосередженого заряду на окремі частини, виключається завдяки тому, що висота стінок порожнистого елемента у вигляді відсіченого конуса складає 0,6¸-1,0 діаметра свердловини. Верхній заряд вибухо вої речовини разом з проміжним детонатором розміщують над затвором. За рахунок того, що діаметр нижнього перерізу порожнистого елемента становить не менше 1,5 значення критичного діаметра вибухово ї речовини, виключається відмова детонації заряду ВР безпосередньо на цій ділянці затвору. Створення в днищі і боковій поверхні стінок затвору отворів дає можливість формувати розосереджені заряди ВР в обводнених свердловинах і досягати при цьому максимальної технологічної і економічної ефективності вибухови х робіт. На останньому етапі в свердловину засипають набійку і підривають. На приведеному креслені відображені конструктивні елементи пристрою для розосередження свердловинного заряду ВР на окремі частини. На Фіг.1 і 4 показаний загальний вигляд пристрою, у якому порожнистий елемент затвора, 4 виконаний конусоподібної форми із звуженням конуса у бік днища; при цьому днище (2) виконане випуклим і має форму шарового сегменту (Фіг.1) або прямим (Фіг.4); на Фіг.2 і 5 показаний цей пристрій у розрізі; на Фіг.3 - вид А Фіг.1 і 4. Затвор (1) виконаний із еластичного матеріалу із ребрами жорсткості (4) у вигляді порожнистого елементу конусоподібної форми, висота якого становить 0,6-1,0 діаметра свердловини (dce), а діаметр верхнього (de) і нижнього (dн) перерізу елемента дорівнює, відповідно, діаметру свердловини і 1,5 значення критичного діаметра (dкр) вибухової речовини. На Фіг.6 показаний свердловинний заряд ВР, що розосереджений на окремі частини з використанням запропонованого пристрою. Для полегшення процесу опускання затвору в свердловину по периметру верхнього перерізу порожнистого елементу зроблені прорізи (7) довжиною до 5см. Днище (2) затвора (1) виконане випуклим у формі шарового сегменту або прямим із нижньою опорою 3 (дерев'яний брусок). В днищі (2) затвору (1) і дерев'яному бруску утворені два отвори (5) для протягування шпагату (9), що з'єднує затвор (1) і опору (8) на поверхні свердловини (10). В днищі (2) затвору (1) і його бокових стінках утворюються отвори (6), діаметр яких становить 0,8-0,9 мінімального діаметру однієї гранули ВР. Технологія формування розосередженого свердловинного заряду ВР на окремі частини полягає в тому (Фіг.6), що при створенні повітряних або водяних проміжків (17) при заряджанні свердловин, спочатку формується нижній заряд ВР (11) з установкою на детонуючому шнурі (15) проміжного детонатора (12), після цього в свердловину опускається на шпагаті (9) затвор (1), який фіксується на конкретній відмітці по висоті уступу за допомогою опору (8) на поверхні, а в подальшому в свердловині розміщують верхній заряд ВР (13) із проміжним детонатором (14) і, нарешті, набійку (16). Максимальна ефективність розосереджених повітряним або водяним проміжком свердловинних зарядів ВР досягається при використанні неелектричних систем ініціювання („Нонель” або „Прімадекс”), що виключає передчасну детонацію ВР верхнього заряду і забезпечує можливість керування уповільненням процесу підривання окремих зарядів ВР в свердловині [4]. Пристрій для розосередження свердловинних зарядів повітряним і водяним проміжком пройшов попередні випробування на флюсових кар'єрах ВАТ „Докучаєвський флюсо-доломітний комбінат”. При цьому, при зменшені витрат вибухової речовини на 10-15 % в 1,3 рази зменшився вихід негабариту і на 5-15% обсяг перезмільчених фракцій. Джерела інформації: 1. Авторское свидетельство на изобретение №614658, СССР. Устройство для рассредоточения заряда взрывчатого вещества воздушым промежутком. Авторы: Мельников Н.В., Марченко Л.Н., Сеинов Н.П., Ковалев В.В., Новиков А.М., Жариков И.Ф., Кудряшов B.C. Бюл. №39, 1979. 5 35433 2. Деклараційний патент на корисну модель №1876, Україна. Пристрій для для розосередження заряду вибухової речовини повітряним проміжком. Автори: Воробйов В.В., Славко Г.В., Воробйова Л.Д., Славко Т.А., Щетинін В.Т., Лотоус К.В., Гонцул В.О., Лотоус О.М., Лотоус В.К., Бюл. №6, 2003. Комп’ютерна в ерстка Н. Лисенко 6 3. Покровский Г.И. Взрыв. Издательство «Недра», М., 1973. -181с. 4. Ефремов Э.И. Взрывание с внутрискважинными замедлениями. Издательство «Наукова думка», К., 1973 – 170с. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
