Пляшка із свистком та нагвинчуваним ковпачком або ковпачками для фанатів “ріг достатку-3″

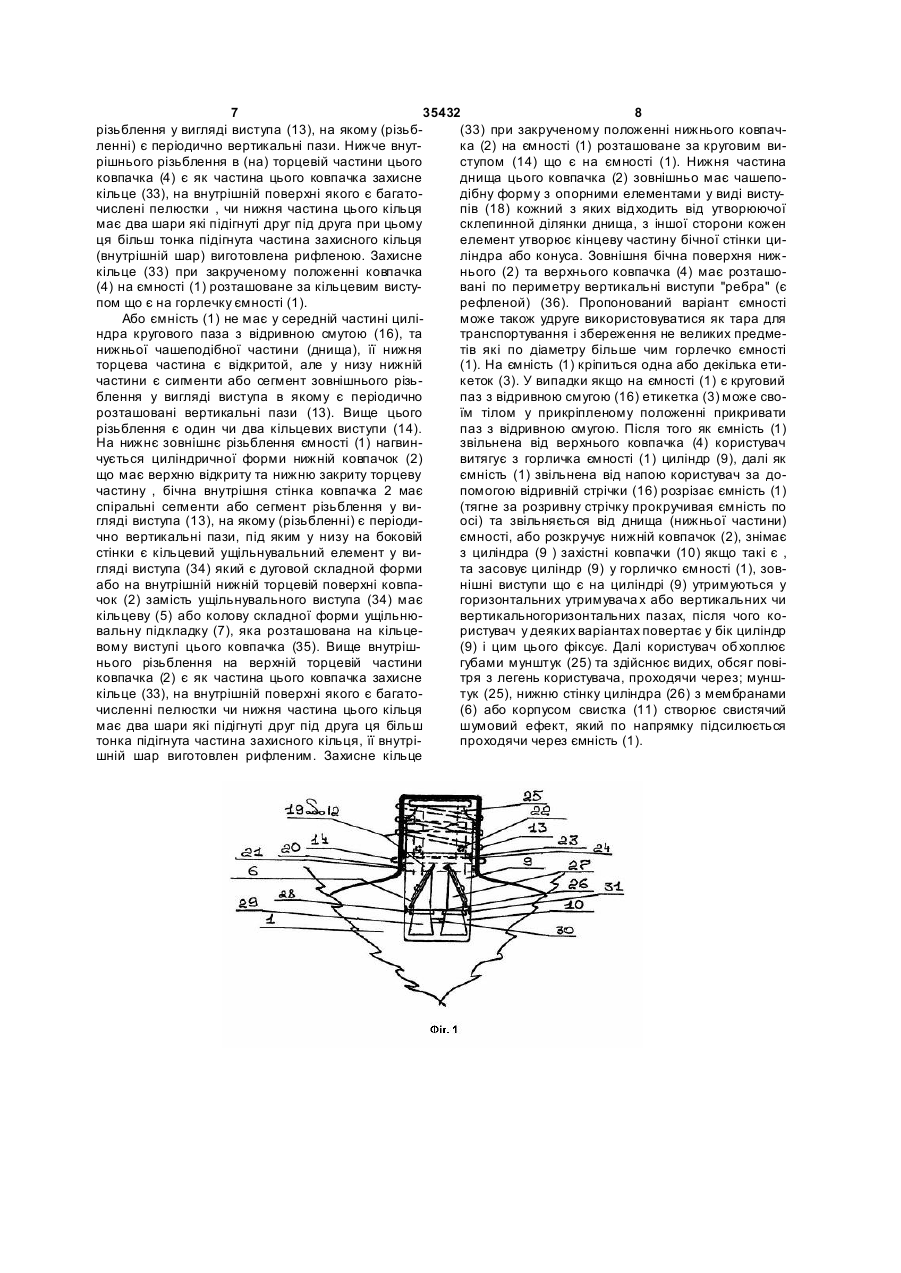

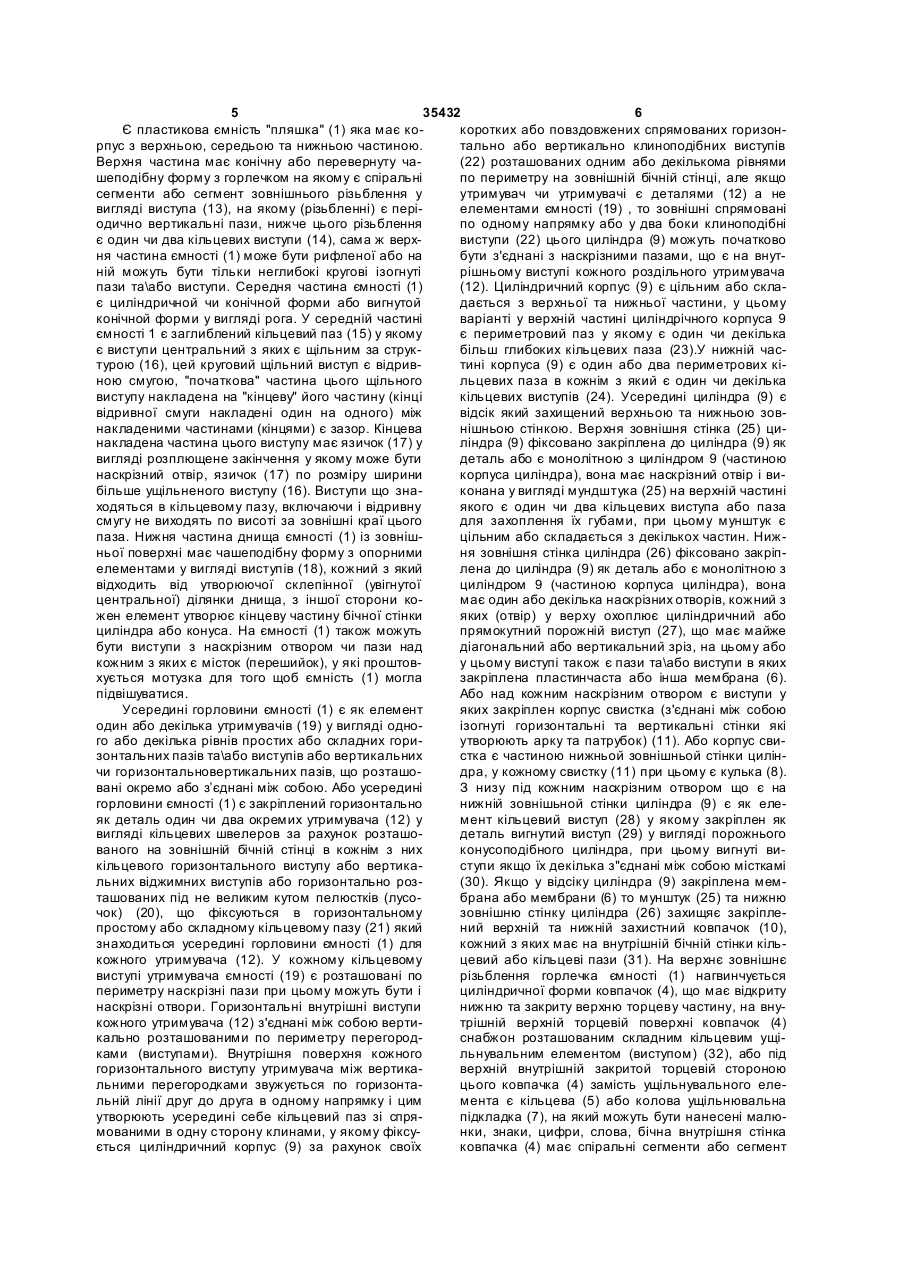

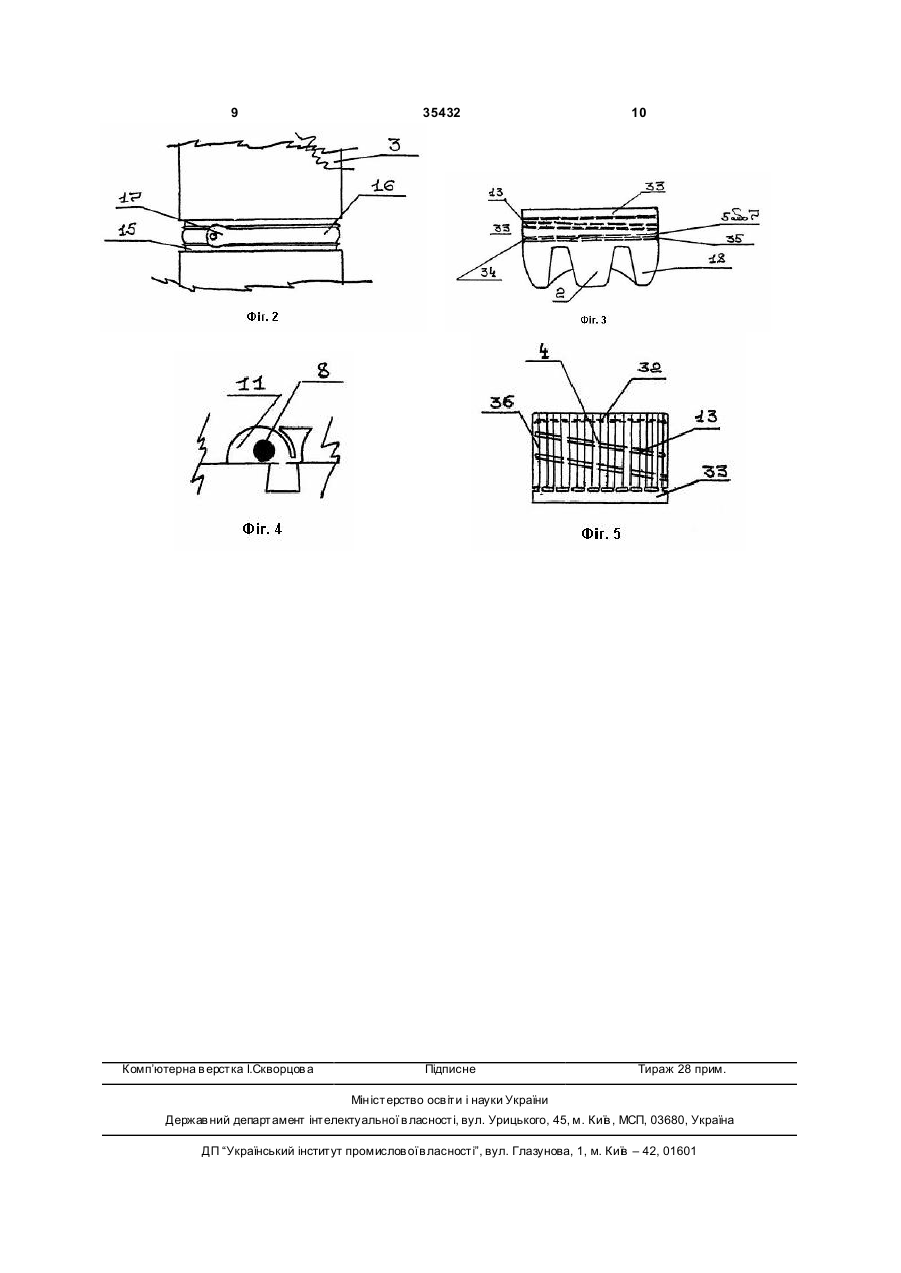

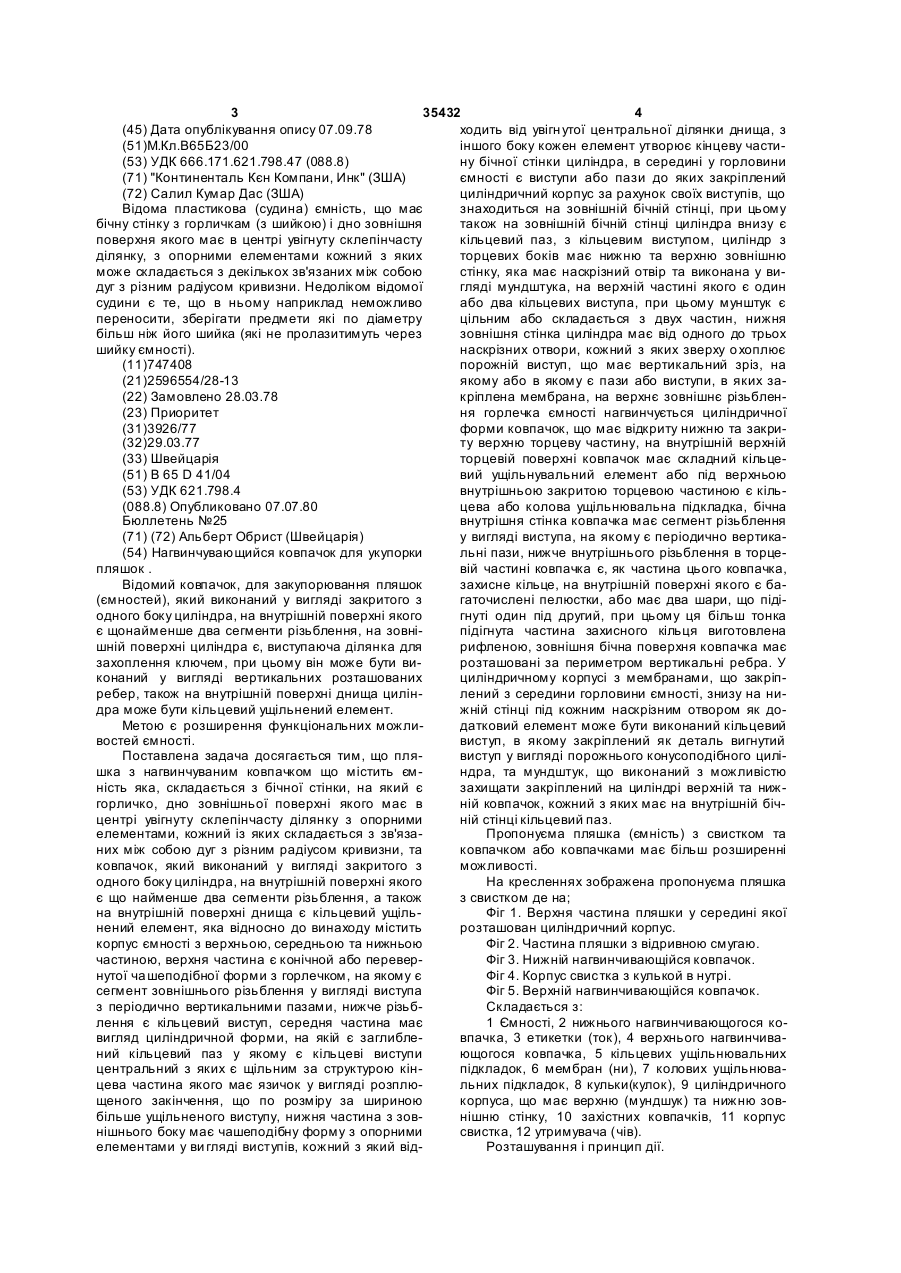

1. Пляшка з свистком та нагвинчуваним ковпачком для фанатів, що має ємність, яка складається з бічної стінки, на якій є горловина, дно зовнішньої поверхні якої має в центрі увігнуту склепінчасту ділянку з опорними елементами, кожний з яких складається з зв'язаних між собою дуг з різним радіусом кривизни, ковпачок, який виконаний у вигляді закритого з одного боку циліндра, на внутрішній поверхні якого є принаймні два сегменти різьби, внутрішня поверхня днища також має кільцевий ущільнений елемент, яка відрізняється тим, що містить корпус ємності з верхньою, середньою та нижньою частиною, верхня частина якого має конічну або перевернуту чашоподібну форму з горловиною, що має сегмент зовнішньої різьби у вигляді виступу з періодично вертикальними пазами, нижче різьби є кільцевий виступ, середня частина якого має вигляд циліндричної форми із заглибленим кільцевим пазом, в якому виконані кільцеві виступи, центральний з яких є щільним за структурою, кінцева частина якого має язичок у вигляді розплющеного закінчення, що за розміром ширини більше ущільненого виступу, нижня частина з зовнішньої поверхні має чашоподібну форму з опорними елементами у вигляді виступів, кожний з який відходить від увігн утої центральної ділянки днища, з іншого боку кожен елемент утворює кінцеву частину бічної стінки циліндра, всередині горловини ємності виконані виступи або пази, на яких закріплений циліндричний 2 (19) 1 3 35432 4 (45) Дата опублікування опису 07.09.78 ходить від увігн утої центральної ділянки днища, з (51)М.Кл.В65Б23/00 іншого боку кожен елемент утворює кінцеву части(53) УДК 666.171.621.798.47 (088.8) ну бічної стінки циліндра, в середині у горловини (71) "Континенталь Кєн Компани, Инк" (ЗША) ємності є виступи або пази до яких закріплений (72) Салил Кумар Дас (ЗША) циліндричний корпус за рахунок своїх виступів, що Відома пластикова (судина) ємність, що має знаходиться на зовнішній бічній стінці, при цьому бічну стінку з горличкам (з шийкою) і дно зовнішня також на зовнішній бічній стінці циліндра внизу є поверхня якого має в центрі увігнуту склепінчасту кільцевий паз, з кільцевим виступом, циліндр з ділянку, з опорними елементами кожний з яких торцевих боків має нижню та верхню зовнішню може складається з декількох зв'язаних між собою стінку, яка має наскрізний отвір та виконана у видуг з різним радіусом кривизни. Недоліком відомої гляді мундштука, на верхній частині якого є один судини є те, що в ньому наприклад неможливо або два кільцевих виступа, при цьому мунштук є переносити, зберігати предмети які по діаметру цільним або складається з двух частин, нижня більш ніж його шийка (які не пролазитимуть через зовнішня стінка циліндра має від одного до трьох шийку ємності). наскрізних отвори, кожний з яких зверху о хоплює (11)747408 порожній виступ, що має вертикальний зріз, на (21)2596554/28-13 якому або в якому є пази або виступи, в яких за(22) Замовлено 28.03.78 кріплена мембрана, на верхнє зовнішнє різьблен(23) Приоритет ня горлечка ємності нагвинчується циліндричної (31)3926/77 форми ковпачок, що має відкриту нижню та закри(32)29.03.77 ту верхню торцеву частину, на внутрішній верхній (33) Швейцарія торцевій поверхні ковпачок має складний кільце(51) В 65 D 41/04 вий ущільнувальний елемент або під верхньою (53) УДК 621.798.4 внутрішньою закритою торцевою частиною є кіль(088.8) Опубликовано 07.07.80 цева або колова ущільнювальна підкладка, бічна Бюллетень №25 внутрішня стінка ковпачка має сегмент різьблення (71) (72) Альберт Обрист (Швейцарія) у вигляді виступа, на якому є періодично вертика(54) Нагвинчувающийся ковпачок для укупорки льні пази, нижче внутрішнього різьблення в торцепляшок . вій частині ковпачка є, як частина цього ковпачка, Відомий ковпачок, для закупорювання пляшок захисне кільце, на внутрішній поверхні якого є ба(ємностей), який виконаний у вигляді закритого з гаточислені пелюстки, або має два шари, що підіодного боку циліндра, на внутрішній поверхні якого гнуті один під другий, при цьому ця більш тонка є щонайменше два сегменти різьблення, на зовніпідігнута частина захисного кільця виготовлена шній поверхні циліндра є, виступаюча ділянка для рифленою, зовнішня бічна поверхня ковпачка має захоплення ключем, при цьому він може бути вирозташовані за периметром вертикальні ребра. У конаний у вигляді вертикальних розташованих циліндричному корпусі з мембранами, що закріпребер, також на внутрішній поверхні днища цилінлений з середини горловини ємності, знизу на нидра може бути кільцевий ущільнений елемент. жній стінці під кожним наскрізним отвором як доМетою є розширення функціональних можлидатковий елемент може бути виконаний кільцевий востей ємності. виступ, в якому закріплений як деталь вигнутий Поставлена задача досягається тим, що плявиступ у вигляді порожнього конусоподібного цилішка з нагвинчуваним ковпачком що містить ємндра, та мундштук, що виконаний з можливістю ність яка, складається з бічної стінки, на який є захищати закріплений на циліндрі верхній та нижгорличко, дно зовнішньої поверхні якого має в ній ковпачок, кожний з яких має на внутрішній бічцентрі увігнуту склепінчасту ділянку з опорними ній стінці кільцевий паз. елементами, кожний із яких складається з зв'язаПропонуєма пляшка (ємність) з свистком та них між собою дуг з різним радіусом кривизни, та ковпачком або ковпачками має більш розширенні ковпачок, який виконаний у вигляді закритого з можливості. одного боку циліндра, на внутрішній поверхні якого На кресленнях зображена пропонуєма пляшка є що найменше два сегменти різьблення, а також з свистком де на; на внутрішній поверхні днища є кільцевий ущільФіг 1. Верхня частина пляшки у середині якої нений елемент, яка відносно до винаходу містить розташован циліндричний корпус. корпус ємності з верхньою, середньою та нижньою Фіг 2. Частина пляшки з відривною смугаю. частиною, верхня частина є конічной або переверФіг 3. Нижній нагвинчивающійся ковпачок. нутої ча шеподібної форми з горлечком, на якому є Фіг 4. Корпус свистка з кулькой в нутрі. сегмент зовнішнього різьблення у вигляді виступа Фіг 5. Верхній нагвинчивающійся ковпачок. з періодично вертикальними пазами, нижче різьбСкладається з: лення є кільцевий виступ, середня частина має 1 Ємності, 2 нижнього нагвинчивающогося ковигляд циліндричной форми, на якій є заглиблевпачка, 3 етикетки (ток), 4 верхнього нагвинчиваний кільцевий паз у якому є кільцеві виступи ющогося ковпачка, 5 кільцевих ущільнювальних центральний з яких є щільним за структурою кінпідкладок, 6 мембран (ни), 7 колових ущільнювацева частина якого має язичок у вигляді розплюльних підкладок, 8 кульки(кулок), 9 циліндричного щеного закінчення, що по розміру за шириною корпуса, що має верхню (мундшук) та нижню зовбільше ущільненого виступу, нижня частина з зовнішню стінку, 10 захістних ковпачків, 11 корпус нішнього боку має чашеподібну форму з опорними свистка, 12 утримувача (чів). елементами у ви гляді виступів, кожний з який відРозташування і принцип дії. 5 35432 6 Є пластикова ємність "пляшка" (1) яка має кокоротких або повздовжених спрямованих горизонрпус з верхньою, середьою та нижньою частиною. тально або вертикально клиноподібних виступів Верхня частина має конічну або перевернуту ча(22) розташованих одним або декількома рівнями шеподібну форму з горлечком на якому є спіральні по периметру на зовнішній бічній стінці, але якщо сегменти або сегмент зовнішнього різьблення у утримувач чи утримувачі є деталями (12) а не вигляді виступа (13), на якому (різьбленні) є періелементами ємності (19) , то зовнішні спрямовані одично вертикальні пази, нижче цього різьблення по одному напрямку або у два боки клиноподібні є один чи два кільцевих виступи (14), сама ж верхвиступи (22) цього циліндра (9) можуть початково ня частина ємності (1) може бути рифленої або на бути з'єднані з наскрізними пазами, що є на внутній можуть бути тільки неглибокі кругові ізогнуті рішньому виступі кожного роздільного утримувача пази та\або виступи. Середня частина ємності (1) (12). Циліндричний корпус (9) є цільним або склає циліндричной чи конічной форми або вигнутой дається з верхньої та нижньої частини, у цьому конічной форми у вигляді рога. У середній частині варіанті у верхній частині циліндрічного корпуса 9 ємності 1 є заглиблений кільцевий паз (15) у якому є периметровий паз у якому є один чи декілька є виступи центральний з яких є щільним за струкбільш глибоких кільцевих паза (23).У нижній частурою (16), цей круговий щільний виступ є відривтині корпуса (9) є один або два периметрових кіною смугою, "початкова" частина цього щільного льцевих паза в кожнім з який є один чи декілька виступу накладена на "кінцеву" його частину (кінці кільцевих виступів (24). Усередині циліндра (9) є відривної смуги накладені один на одного) між відсік який захищений верхньою та нижньою зовнакладеними частинами (кінцями) є зазор. Кінцева нішньою стінкою. Верхня зовнішня стінка (25) цинакладена частина цього виступу має язичок (17) у ліндра (9) фіксовано закріплена до циліндра (9) як вигляді розплющене закінчення у якому може бути деталь або є монолітною з циліндром 9 (частиною наскрізний отвір, язичок (17) по розміру ширини корпуса циліндра), вона має наскрізний отвір і вибільше ущільненого виступу (16). Виступи що знаконана у вигляді мундштука (25) на верхній частині ходяться в кільцевому пазу, включаючи і відривну якого є один чи два кільцевих виступа або паза смугу не виходять по висоті за зовнішні краї цього для захоплення їх губами, при цьому мунштук є паза. Нижня частина днища ємності (1) із зовнішцільним або складається з декількох частин. Нижньої поверхні має чашеподібну форму з опорними ня зовнішня стінка циліндра (26) фіксовано закріпелементами у вигляді виступів (18), кожний з який лена до циліндра (9) як деталь або є монолітною з відходить від утворюючої склепінної (увігнутої циліндром 9 (частиною корпуса циліндра), вона центральної) ділянки днища, з іншої сторони комає один або декілька наскрізних отворів, кожний з жен елемент утворює кінцеву частину бічної стінки яких (отвір) у верху охоплює циліндричний або циліндра або конуса. На ємності (1) також можуть прямокутний порожній виступ (27), що має майже бути виступи з наскрізним отвором чи пази над діагональний або вертикальний зріз, на цьому або кожним з яких є місток (перешийок), у які проштову цьому виступі також є пази та\або виступи в яких хується мотузка для того щоб ємність (1) могла закріплена пластинчаста або інша мембрана (6). підвішуватися. Або над кожним наскрізним отвором є виступи у Усередині горловини ємності (1) є як елемент яких закріплен корпус свистка (з'єднані між собою один або декілька утримувачів (19) у вигляді одноізогнуті горизонтальні та вертикальні стінки які го або декілька рівнів простих або складних гориутворюють арку та патрубок) (11). Або корпус свизонтальних пазів та\або виступів або вертикальних стка є частиною нижньой зовнішньой стінки цилінчи горизонтальновертикальних пазів, що розташодра, у кожному свистку (11) при цьому є кулька (8). вані окремо або з’єднані між собою. Або усередині З низу під кожним наскрізним отвором що є на горловини ємності (1) є закріплений горизонтально нижній зовнішьной стінки циліндра (9) є як елеяк деталь один чи два окремих утримувача (12) у мент кільцевий виступ (28) у якому закріплен як вигляді кільцевих швелеров за рахунок розташодеталь вигнутий виступ (29) у вигляді порожнього ваного на зовнішній бічній стінці в кожнім з них конусоподібного циліндра, при цьому вигнуті викільцевого горизонтального виступу або вертикаступи якщо їх декілька з"єднані між собою місткамі льних віджимних виступів або горизонтально роз(30). Якщо у відсіку циліндра (9) закріплена мемташованих під не великим кутом пелюстків (лусобрана або мембрани (6) то мунштук (25) та нижню чок) (20), що фіксуються в горизонтальному зовнішню стінку циліндра (26) захищяє закріплепростому або складному кільцевому пазу (21) який ний верхній та нижній захистний ковпачок (10), знаходиться усередині горловини ємності (1) для кожний з яких має на внутрішній бічній стінки кількожного утримувача (12). У кожному кільцевому цевий або кільцеві пази (31). На верхнє зовнішнє виступі утримувача ємності (19) є розташовані по різьблення горлечка ємності (1) нагвинчується периметру наскрізні пази при цьому можуть бути і циліндричної форми ковпачок (4), що має відкриту наскрізні отвори. Горизонтальні внутрішні виступи нижню та закриту верхню торцеву частину, на внукожного утримувача (12) з'єднані між собою вертитрішній верхній торцевій поверхні ковпачок (4) кально розташованими по периметру перегородснабжон розташованим складним кільцевим ущіками (виступами). Внутрішня поверхня кожного льнувальним елементом (виступом) (32), або під горизонтального виступу утримувача між вертикаверхній внутрішній закритой торцевій стороною льними перегородками звужується по горизонтацього ковпачка (4) замість ущільнувального елельній лінії друг до друга в одному напрямку і цим мента є кільцева (5) або колова ущільнювальна утворюють усередині себе кільцевий паз зі спряпідкладка (7), на який можуть бути нанесені малюмованими в одну сторону клинами, у якому фіксунки, знаки, цифри, слова, бічна внутрішня стінка ється циліндричний корпус (9) за рахунок своїх ковпачка (4) має спіральні сегменти або сегмент 7 35432 8 різьблення у вигляді виступа (13), на якому (різьб(33) при закрученому положенні нижнього ковпачленні) є періодично вертикальні пази. Нижче внутка (2) на ємності (1) розташоване за круговим вирішнього різьблення в (на) торцевій частини цього ступом (14) що є на ємності (1). Нижня частина ковпачка (4) є як частина цього ковпачка захисне днища цього ковпачка (2) зовнішньо має чашепокільце (33), на внутрішній поверхні якого є багатодібну форму з опорними елементами у виді вистучислені пелюстки , чи нижня частина цього кільця пів (18) кожний з яких відходить від утворюючої має два шари які підігнуті друг під друга при цьому склепинной ділянки днища, з іншої сторони кожен ця більш тонка підігнута частина захисного кільця елемент утворює кінцеву частину бічної стінки ци(внутрішній шар) виготовлена рифленою. Захисне ліндра або конуса. Зовнішня бічна поверхня нижкільце (33) при закрученому положенні ковпачка нього (2) та верхнього ковпачка (4) має розташо(4) на ємності (1) розташоване за кільцевим вистувані по периметру вертикальні виступи "ребра" (є пом що є на горлечку ємності (1). рефленой) (36). Пропонований варіант ємності Або ємність (1) не має у середній частині циліможе також удруге використовуватися як тара для ндра кругового паза з відривною смутою (16), та транспортування і збереження не великих предменижньої чашеподібної частини (днища), її нижня тів які по діаметру більше чим горлечко ємності торцева частина є відкритой, але у низу нижній (1). На ємність (1) кріпиться одна або декілька етичастини є сигменти або сегмент зовнішнього різькеток (3). У випадки якщо на ємності (1) є круговий блення у вигляді виступа в якому є періодично паз з відривною смугою (16) етикетка (3) може сворозташовані вертикальні пази (13). Вище цього їм тілом у прикріпленому положенні прикривати різьблення є один чи два кільцевих виступи (14). паз з відривною смугою. Після того як ємність (1) На нижнє зовнішнє різьблення ємності (1) нагвинзвільнена від верхнього ковпачка (4) користувач чується циліндричної форми нижній ковпачок (2) витягує з горличка ємності (1) циліндр (9), далі як що має верхню відкриту та нижню закриту торцеву ємність (1) звільнена від напою користувач за дочастину , бічна внутрішня стінка ковпачка 2 має помогою відривній стрічки (16) розрізає ємність (1) спіральні сегменти або сегмент різьблення у ви(тягне за розривну стрічку прокручивая ємність по гляді виступа (13), на якому (різьбленні) є періодиосі) та звільняється від днища (нижньої частини) чно вертикальні пази, під яким у низу на боковій ємності, або розкручує нижній ковпачок (2), знімає стінки є кільцевий ущільнувальний елемент у виз циліндра (9 ) захістні ковпачки (10) якщо такі є , гляді виступа (34) який є дуговой складной форми та засовує циліндр (9) у горличко ємності (1), зовабо на внутрішній нижній торцевій поверхні ковпанішні виступи що є на циліндрі (9) утримуються у чок (2) замість ущільнувального виступа (34) має горизонтальних утримувача х або вертикальних чи кільцеву (5) або колову складної форми ущільнювертикальногоризонтальних пазах, після чого ковальну підкладку (7), яка розташована на кільцеристувач у деяких варіантах повертає у бік циліндр вому виступі цього ковпачка (35). Вище внутріш(9) і цим цього фіксує. Далі користувач обхоплює нього різьблення на верхній торцевій частини губами мунштук (25) та здійснює видих, обсяг повіковпачка (2) є як частина цього ковпачка захисне тря з легень користувача, проходячи через; муншкільце (33), на внутрішній поверхні якого є багатотук (25), нижню стінку циліндра (26) з мембранами численні пелюстки чи нижня частина цього кільця (6) або корпусом свистка (11) створює свистячий має два шари які підігнуті друг під друга ця більш шумовий ефект, який по напрямку підсилюється тонка підігнута частина захисного кільця, її внутріпроходячи через ємність (1). шній шар виготовлен рифленим. Захисне кільце 9 Комп’ютерна в ерстка І.Скворцов а 35432 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
