Пристрій для розосередження заряду вибухової речовини повітряним проміжком

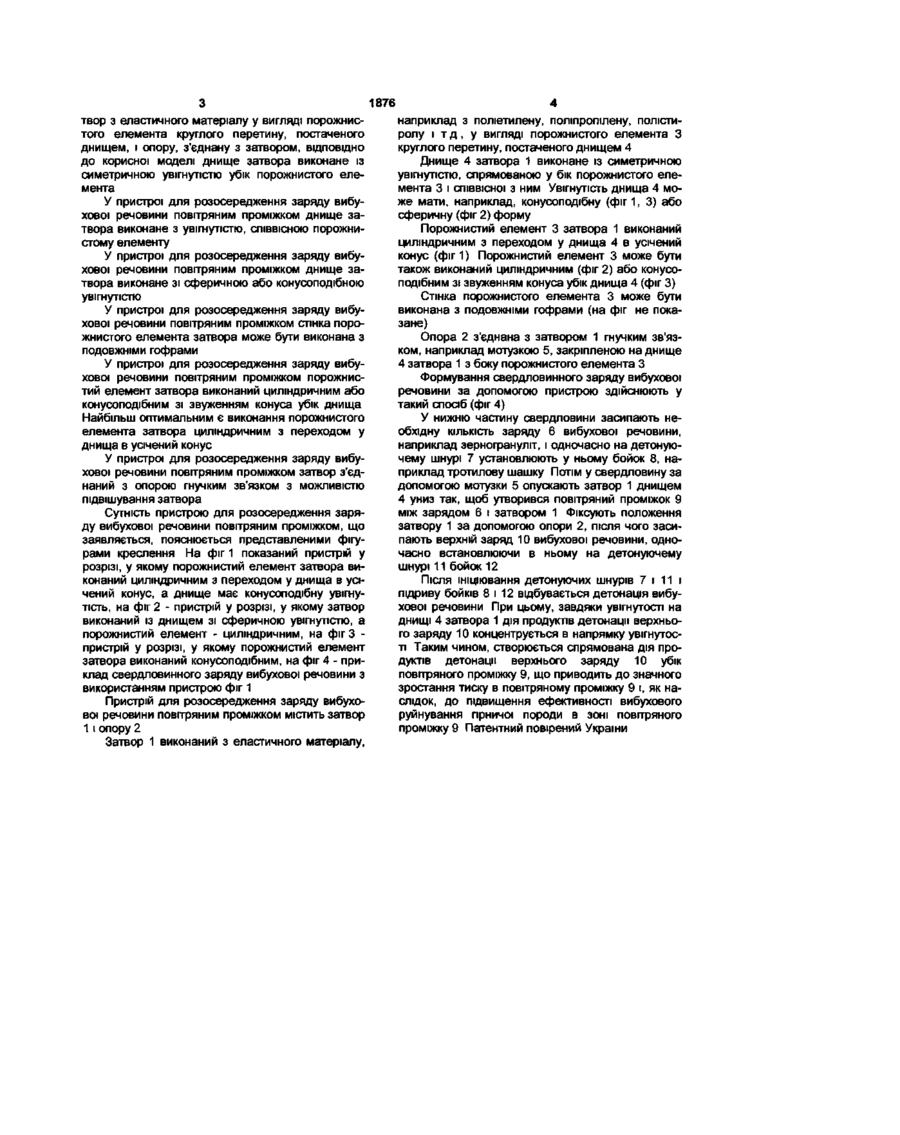

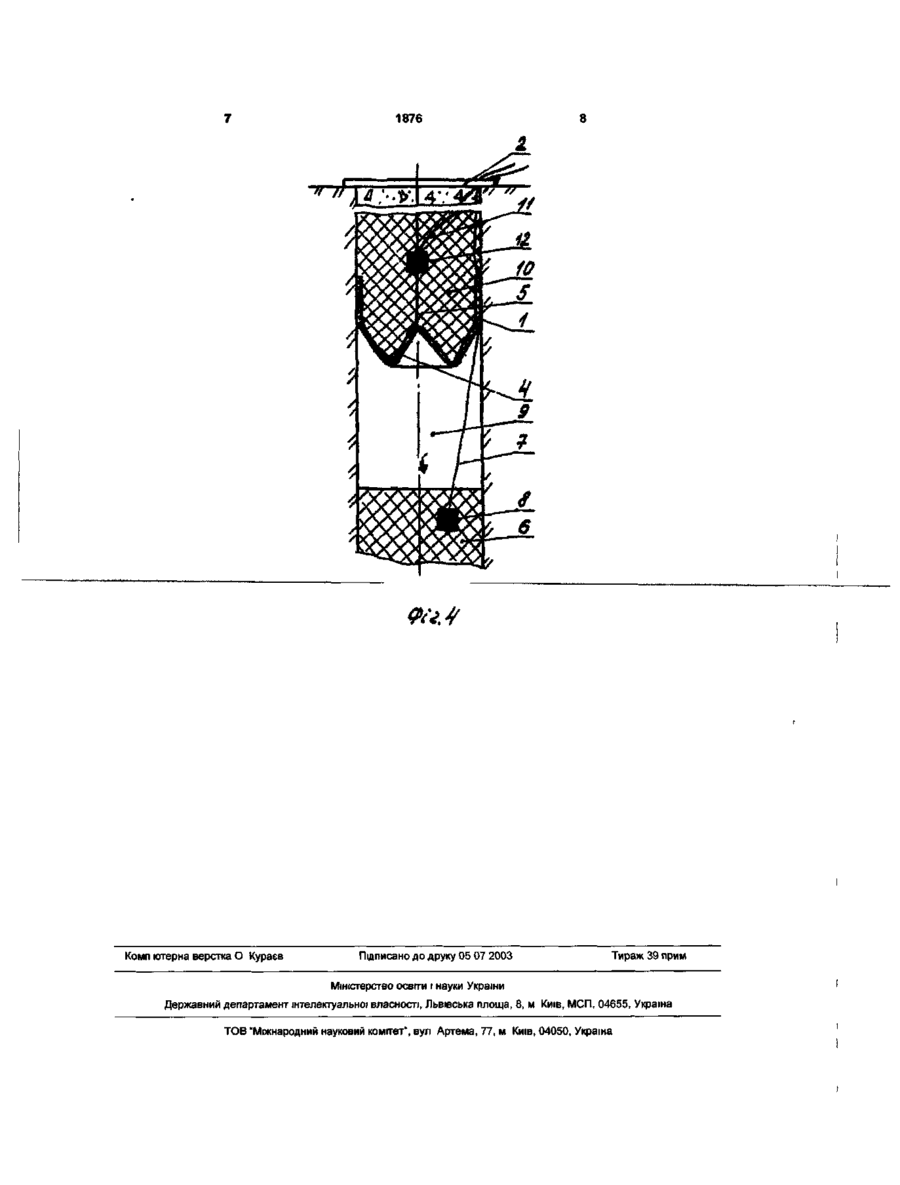

1 Пристрій для розосередження заряду вибухової речовини повітряним проміжком, що включає затвор з еластичного матеріалу, виконаний як порожнистий елемент круглого перерізу з днищем, і опору, з'єднану з затвором, який відрізняється тим, що днище затвора виконане із симетричною увігнутістю у бік порожнистого елемента 2 Пристрій за п 1, який відрізняється тим, що днище затвора виконане з увігнутістю, СПІВВІСНОЮ порожнистому елементу. 3 Пристрій за пп 1 або 2, який відрізняється тим, що днище затвора виконане зі сферичною увігнутістю 4 Пристрій за пп 1 або 2, який відрізняється тим, що днище затвора виконане з конусоподібною увігнутістю 5 Пристрій за пп 1 або 2, або 3, або 4, який відрізняється тим, що стінка порожнистого елемента затвора виконана з подовжніми гофрами 6 Пристрій за пп 1 або 2, або 3, або 4, або 5, який відрізняється тим, що порожнистий елемент затвора виконаний циліндричним або конусоподібним із звуженням конуса у бік днища 7 Пристрій за пп 1 або 2, або 3, або 4, або 5, який відрізняється тим, що порожнистий елемент затвора виконаний циліндричним з переходом біля днища в зрізаний конус 8 Пристрій за пп 1 або 2, або 3, або 4, або 5, або 6, або 7, який відрізняється тим, що затвор з'єднаний з опорою гнучким зв'язком з можливістю підвішування затвора СО Корисна модель відноситься до пристроїв, використовуваних для проведення буропідривних робіт, переважно в гірничорудній промисловості при вибуховому руйнуванні гірничих порід Відомий пристрій для розосередження заряду вибухової речовини повітряним проміжком (див авторське свідоцтво СРСР №614658, кл Е 21 С 37/00, F42D1/02), що включає затвор з еластичного матеріалу у вигляді порожнистого елемента круглого перетину, постаченого днищем, і опору, з'єднану з затвором При цьому днище затвора виконано жорстким, а опора являє собою жорсткий стрижень, закріплений із зовнішнього боку днища СПІВВІСНО затвору При використанні відомого пристрою в свердловину засипають необхідну КІЛЬКІСТЬ вибухової речовини, установлюють пристрій опорою на поверхню заряду і знову засипають вибухову речовину Недоліком відомого пристрою є те, що таке конструктивне виконання днища затвора і наявність у його донній частині опори не дозволяють забезпечити концентрацію дії вибуху в напрямку повітряного проміжку, що приводить до зниження тиску продуктів детонації в зоні повітряного проміжку і, отже, до зниження ефективності вибухового руйнування гірничої породи в цій зоні Крім того, відомий пристрій має складну конструкцію В основу корисної моделі поставлена задача створити такий пристрій для розосередження заряду вибухової речовини повітряним проміжком, у якому нове виконання його донної частини дозволило б забезпечити збільшення тиску продуктів детонації в зоні повітряного проміжку, тим самим підвищити ефективність і якість руйнування породи в зоні повітряного проміжку Поставлена задача вирішується тим, що в пристрої для розосередження заряду вибухової речовини повітряним проміжком, що включає за 00 о> 1876 твор з еластичного матеріалу у вигляді порожнистого елемента круглого перетину, постаченого днищем, і опору, з'єднану з затвором, ВІДПОВІДНО до корисної моделі днище затвора виконане із симетричною увігнутістю убік порожнистого елемента У пристрої для розосередження заряду вибухової речовини повітряним проміжком днище затвора виконане з увігнутістю, СПІВВІСНОЮ порожнистому елементу У пристрої для розосередження заряду вибухової речовини повітряним проміжком днище затвора виконане зі сферичною або конусоподібною увігнутістю У пристрої для розосередження заряду вибухової речовини повітряним проміжком стінка порожнистого елемента затвора може бути виконана з подовжніми гофрами У пристрої для розосередження заряду вибухової речовини повітряним проміжком порожнистий елемент затвора виконаний циліндричним або конусоподібним зі звуженням конуса убік днища Найбільш оптимальним є виконання порожнистого елемента затвора циліндричним з переходом у днища в усічений конус У пристрої для розосередження заряду вибухової речовини повітряним проміжком затвор з'єднаний з опорою гнучким зв'язком з можливістю підвішування затвора Сутність пристрою для розосередження заряду вибухової речовини повітряним проміжком, що заявляється, пояснюється представленими фігурами креслення На фіг 1 показаний пристрій у розрізі, у якому порожнистий елемент затвора виконаний циліндричним з переходом у днища в усічений конус, а днище має конусоподібну увігнутість, на фіг 2 - пристрій у розрізі, у якому затвор виконаний із днищем зі сферичною увігнутістю, а порожнистий елемент - циліндричним, на фіг 3 пристрій у розрізі, у якому порожнистий елемент затвора виконаний конусоподібним, на фіг 4 - приклад свердловинного заряду вибухової речовини з використанням пристрою фіг 1 Пристрій для розосередження заряду вибухової речовини повітряним проміжком містить затвор 1 і опору 2 Затвор 1 виконаний з еластичного матеріалу, наприклад з поліетилену, поліпропілену, полістиролу і т д , у вигляді порожнистого елемента З круглого перетину, постаченого днищем 4 Днище 4 затвора 1 виконане із симетричною увігнутістю, спрямованою у бік порожнистого елемента 3 і СПІВВІСНОІ з ним Увігнутість днища 4 може мати, наприклад, конусоподібну (фіг 1, 3) або сферичну (фіг 2) форму Порожнистий елемент 3 затвора 1 виконаний циліндричним з переходом у днища 4 в усічений конус (фіг 1) Порожнистий елемент 3 може бути також виконаний циліндричним (фіг 2) або конусоподібним зі звуженням конуса убік днища 4 (фіг 3) Стінка порожнистого елемента 3 може бути виконана з подовжніми гофрами (на фіг не показане) Опора 2 з'єднана з затвором 1 гнучким зв'язком, наприклад мотузкою 5, закріпленою на днище 4 затвора 1 з боку порожнистого елемента З Формування свердловинного заряду вибухової речовини за допомогою пристрою здійснюють у такий спосіб (фіг 4) У нижню частину свердловини засипають необхідну КІЛЬКІСТЬ заряду 6 вибухової речовини, наприклад зерногрануліт, і одночасно на детонуючему шнурі 7 установлюють у ньому бойок 8, наприклад тротилову шашку Потім у свердловину за допомогою мотузки 5 опускають затвор 1 днищем 4 униз так, щоб утворився повітряний проміжок 9 між зарядом 6 і затвором 1 Фіксують положення затвору 1 за допомогою опори 2, після чого засипають верхній заряд 10 вибухової речовини, одночасно встановлюючи в ньому на детонуючему шнурі 11 бойок 12 Після ініціювання детонуючих шнурів 7 і 11 і підриву бойків 8 і 12 відбувається детонація вибухової речовини При цьому, завдяки увігнутості на днищі 4 затвора 1 дія продуктів детонації верхнього заряду 10 концентрується в напрямку увігнутості Таким чином, створюється спрямована дія продуктів детонації верхнього заряду 10 убік повітряного проміжку 9, що приводить до значного зростання тиску в повітряному проміжку 9 і, як наслідок, до підвищення ефективності вибухового руйнування гірничої породи в зоні повітряного проміжку 9 Патентний повірений України 1876 Комп ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
