Фурма двоярусна

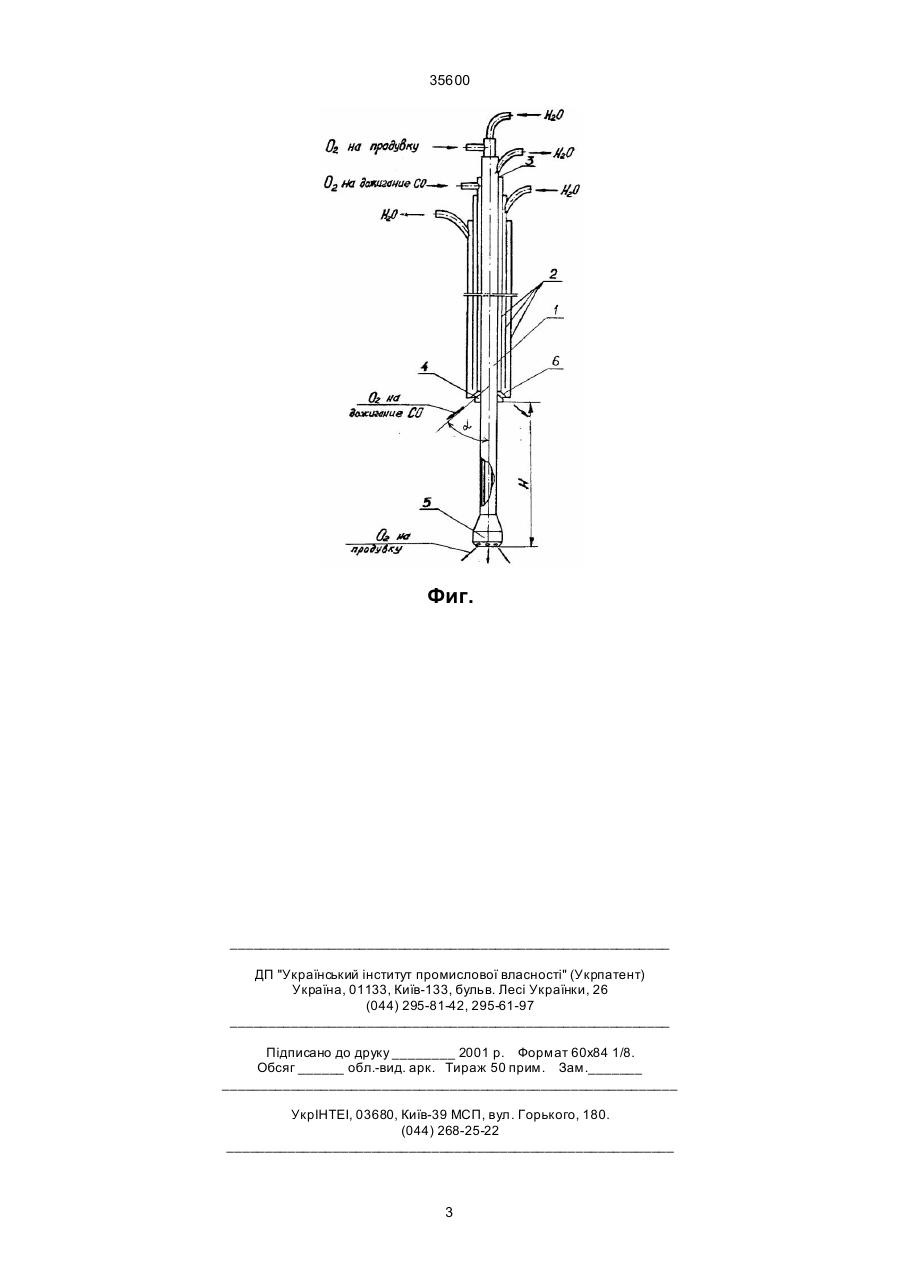

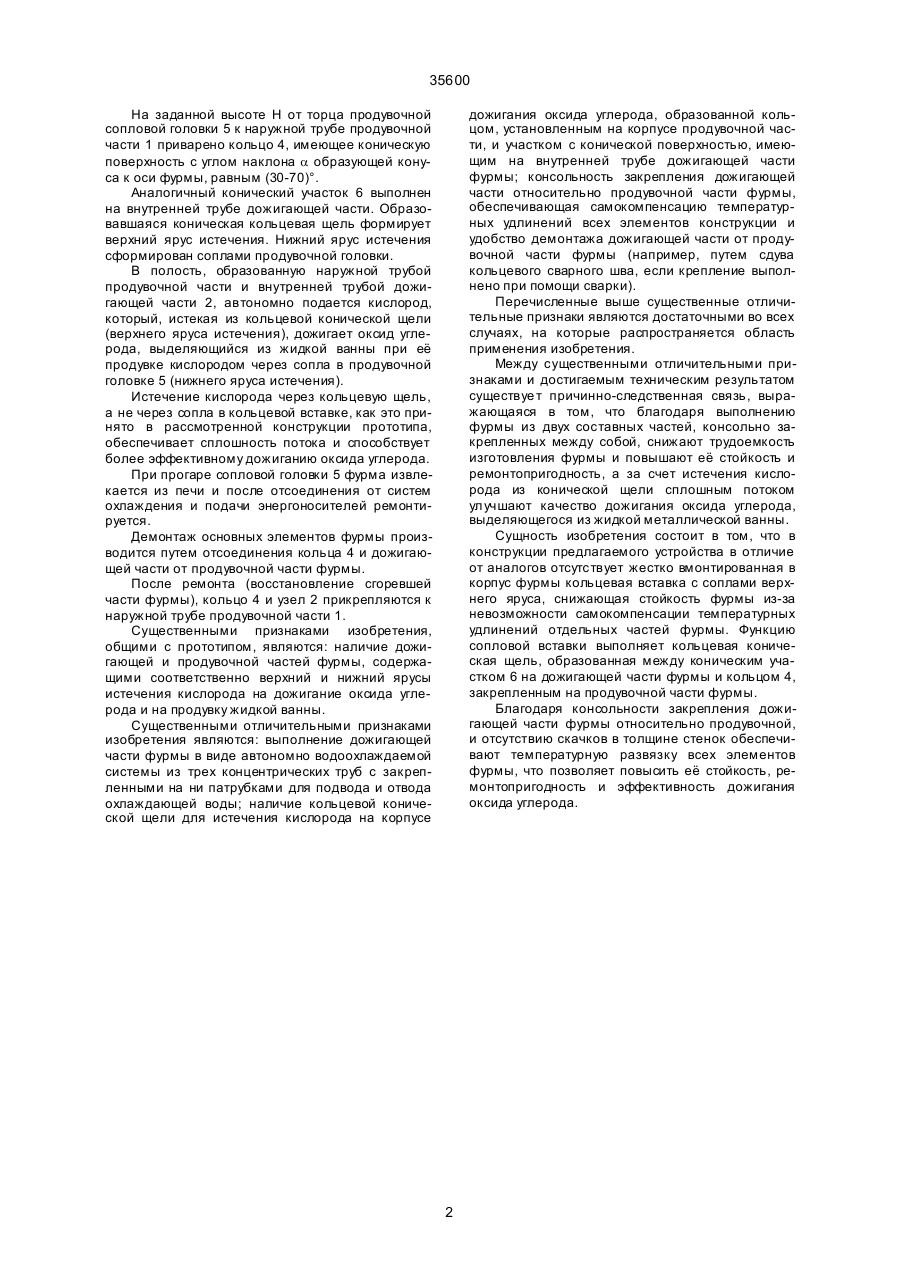

Фурма двухъярусная, содержащая продувочную и дожигающую части, выполненные в виде 35600 На заданной высоте Н от торца продувочной сопловой головки 5 к наружной трубе продувочной части 1 приварено кольцо 4, имеющее коническую поверхность с углом наклона a образующей конуса к оси фурмы, равным (30-70)°. Аналогичный конический участок 6 выполнен на внутренней трубе дожигающей части. Образовавшаяся коническая кольцевая щель формирует верхний ярус истечения. Нижний ярус истечения сформирован соплами продувочной головки. В полость, образованную наружной трубой продувочной части и внутренней трубой дожигающей части 2, автономно подается кислород, который, истекая из кольцевой конической щели (верхнего яруса истечения), дожигает оксид углерода, выделяющийся из жидкой ванны при её продувке кислородом через сопла в продувочной головке 5 (нижнего яруса истечения). Истечение кислорода через кольцевую щель, а не через сопла в кольцевой вставке, как это принято в рассмотренной конструкции прототипа, обеспечивает сплошность потока и способствует более эффективному дожиганию оксида углерода. При прогаре сопловой головки 5 фурма извлекается из печи и после отсоединения от систем охлаждения и подачи энергоносителей ремонтируется. Демонтаж основных элементов фурмы производится путем отсоединения кольца 4 и дожигающей части от продувочной части фурмы. После ремонта (восстановление сгоревшей части фурмы), кольцо 4 и узел 2 прикрепляются к наружной трубе продувочной части 1. Существенными признаками изобретения, общими с прототипом, являются: наличие дожигающей и продувочной частей фурмы, содержащими соответственно верхний и нижний ярусы истечения кислорода на дожигание оксида углерода и на продувку жидкой ванны. Существенными отличительными признаками изобретения являются: выполнение дожигающей части фурмы в виде автономно водоохлаждаемой системы из трех концентрических труб с закрепленными на ни патрубками для подвода и отвода охлаждающей воды; наличие кольцевой конической щели для истечения кислорода на корпусе дожигания оксида углерода, образованной кольцом, установленным на корпусе продувочной части, и участком с конической поверхностью, имеющим на внутренней трубе дожигающей части фурмы; консольность закрепления дожигающей части относительно продувочной части фурмы, обеспечивающая самокомпенсацию температурных удлинений всех элементов конструкции и удобство демонтажа дожигающей части от продувочной части фурмы (например, путем сдува кольцевого сварного шва, если крепление выполнено при помощи сварки). Перечисленные выше существенные отличительные признаки являются достаточными во всех случаях, на которые распространяется область применения изобретения. Между существенными отличительными признаками и достигаемым техническим результатом существуе т причинно-следственная связь, выражающаяся в том, что благодаря выполнению фурмы из двух составных частей, консольно закрепленных между собой, снижают трудоемкость изготовления фурмы и повышают её стойкость и ремонтопригодность, а за счет истечения кислорода из конической щели сплошным потоком улучшают качество дожигания оксида углерода, выделяющегося из жидкой металлической ванны. Сущность изобретения состоит в том, что в конструкции предлагаемого устройства в отличие от аналогов отсутствует жестко вмонтированная в корпус фурмы кольцевая вставка с соплами верхнего яруса, снижающая стойкость фурмы из-за невозможности самокомпенсации температурных удлинений отдельных частей фурмы. Функцию сопловой вставки выполняет кольцевая коническая щель, образованная между коническим участком 6 на дожигающей части фурмы и кольцом 4, закрепленным на продувочной части фурмы. Благодаря консольности закрепления дожигающей части фурмы относительно продувочной, и отсутствию скачков в толщине стенок обеспечивают температурную развязку всех элементов фурмы, что позволяет повысить её стойкость, ремонтопригодность и эффективность дожигания оксида углерода. 2 35600 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
