Дуттєва фурма доменної печі

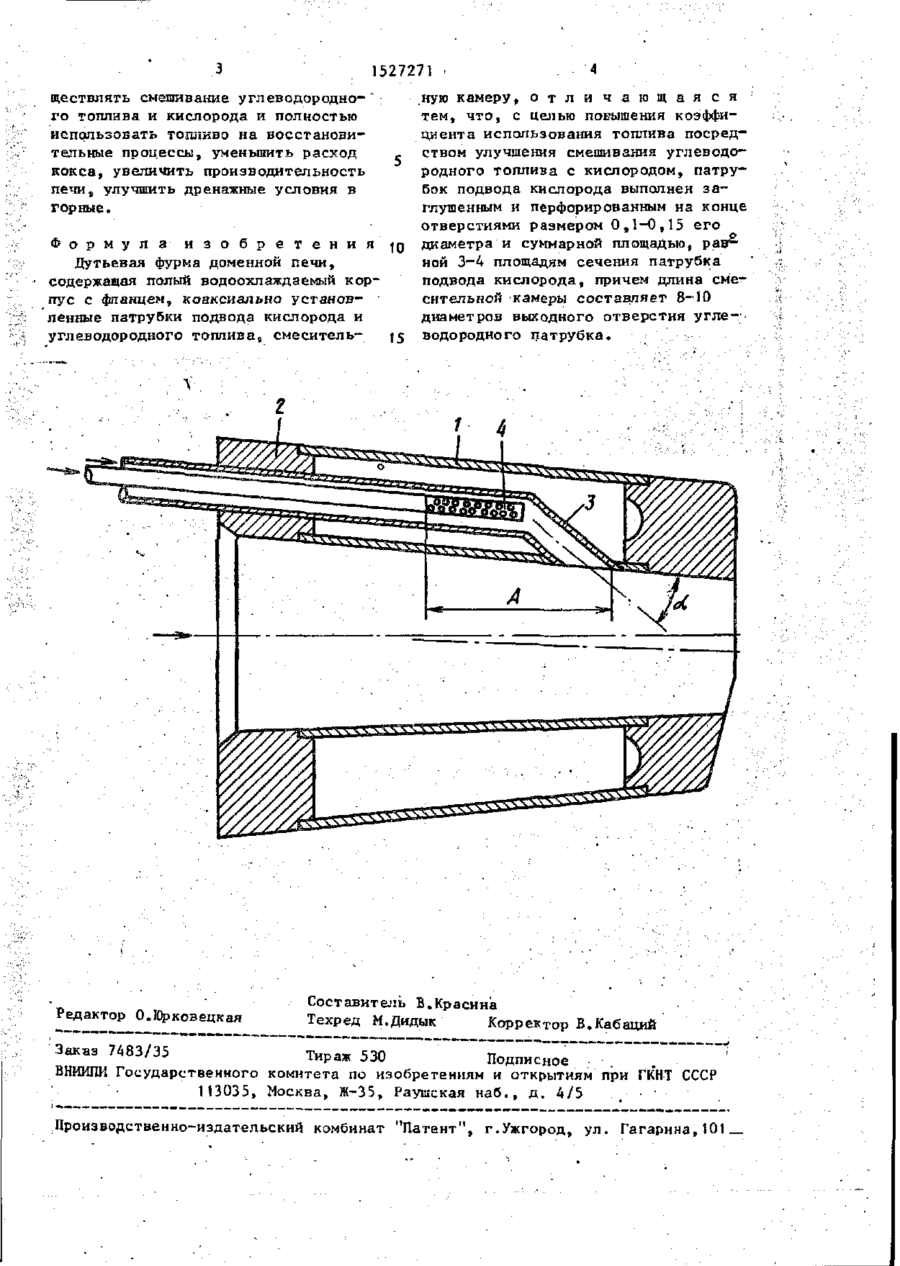

Изобретение относится к черной металлургии, в частности к у с т р о й с т вам для подачи дутья и углеводородного топлива в горн доменной печи. Цель изобретения - повышение коэффициента использования топлива - д о с т и г а е т с я посредством улучшения смешивания углеводородного топлива с кислородом. Для э т о г о патрубок подачи к и с л о рода дутьевой фурмы выполнен з а г л у шённым и перфорированным на конце .отт верстиями размером 0 , 1 - 0 1 1 5 е г о диаметр а и суммарной площадью, равной 3-4 площадям сечения патрубка подвода к и с л о р о д а . Длина смесительной камеры с о с т а в л я е т 8-Ю диаметров выходного отверстия углеводородного п а т р у б к а . J ил. Изобретение относится к черной металлургии, в частности к устройствам для подачи дутья и углеводородного топлива в горн доменной п е ч и . Целью изобретения я в л я е т с я повышение коэффициента использования топлива посредством улучшения смешивания углеводородного топлива с кислородом. На чертеже показана дутьевая фурма доменной печи, обший в и д . Фурма состоит из полого водоохлаждаемого корпуса 1, фланца 2 , патрубка 3 , подводящего углеводородное т о п л и в о , и патрубка 4 , подводящего кислор о д , у которого конец заглушён и п е р форирован отверстиями размером 0 , 1 0,15 его диаметра. Суммарная площадь отверстий равна 3-4 площадям сечения патрубка ч , подводящего кислород.Длина А смесительного патрубка с о с т а в л я ет 8-10 диаметров выходного отверстия патрубка 3 , подводящего углеводородное топливо. Угол наклона А патруб ка 3 выбран т а к и м , что о с ь имеет пересечение с нижней кромкой рыла д у т ь е вой фурмы для уменьшения потерь тепла с хладагентом. Дутьевая фурма р а б о т а е т следующим образом. Через полость фурмы подают горячее д у т ь е . Через патрубок 3 поступает природный г а з , а ло патрубку 4 - к и с л о р о д . Поток кислорода в перфорированной части патрубка р а з б и в а е т с я на ряд с т р у й , которые попадают в поток природного г а з а и тщательно перемешиваются* с ним. Хорошо подготовленная смесь поступает в полость дутьевой фурмы,в п о т о к г о р я ч е г о д у т ь я , в кото-ром воспламеняется и полностью с г о р а ет. Устройство дутьевой фурмы позволяет предотвратить процесс пиролиза и образование сажистого у г л е р о д а . Применение предлагаемой фурмы д о менной печи позволит качественно осу Г 1527271 ществлягь смешивание углеводородно-" го топлива и кислорода и полностью использовать топливо на восстановительные процессы, уменьшить расход кокса, увеличить производительность печи 9 улучшить дренажные условия в горные. Ф о р м у л а и з о б р е т е н и я to Дутьевая фурма доменной печи, содержащая полый водоохлаждаемый корпус с фланцем, коаксиально установленные патрубки подвода кислорода и углеводородного топлива в смеситель15 Редактор 0,Юрковецкая ную камеру, о т л и ч а ю щ а я с я тем, что, с целью повышения коэффициента использования топлива посредством улучшения смешивания углеводородного топлива с кислородом, патрубок подвода кислорода выполнен з а глушённым и перфорированным на конце отверстиями размером 0 , 1 - 0 , 1 5 его диаметра и суммарной площадью, рав*ной 3-4 площадям сечения патрубка подвода кислорода, причем длина смесительной камеры составляет 8-Ю диаметров выходного отверстия у г л е водородного патрубка. Составитель В.Красина Техред М.Дидык Корректор В.Кабаций Заказ 7483/35 Подписное - . . Т и р а ж 530 В И П Государственного комитета по изобретениям и открытиям при ГКН-Т СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101_
