Упаковка для яєць

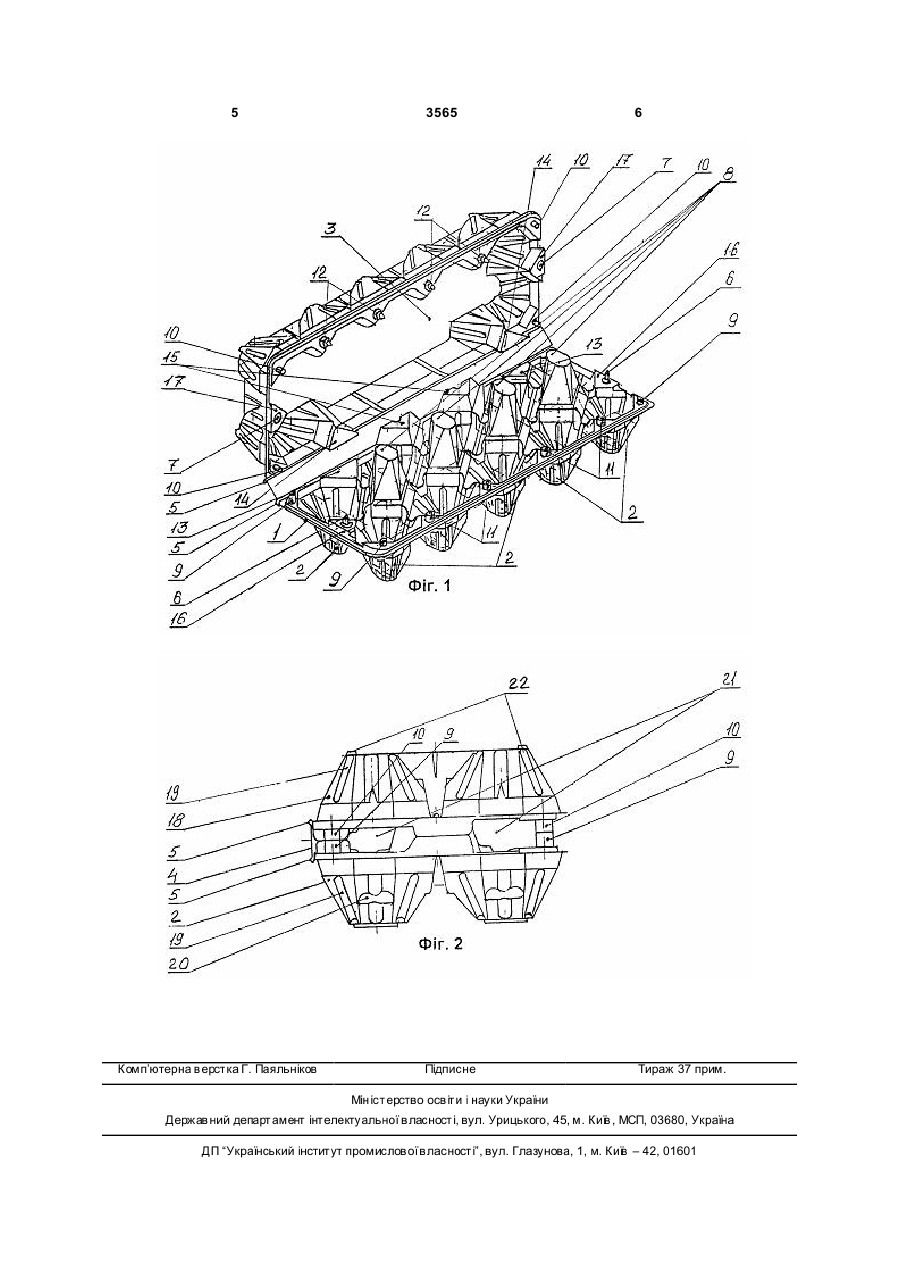

1. Упаковка для яєць, що складається з кришки та піддона, який містить гнізда, а також центральні й периферійні опорні елементи, яка відрізняється тим, що виготовлена з полімерного матеріалу товщиною до 0,5 мм, обладнана центрувальними виступами та упорними защіпками, має з передньої і бокових сторін між кришкою 3 ділянка смуги 4, що у місцях переходу на піддон і кришку має елементи перегину 5 півкруглого профілю, які забезпечують легке відкривання та закривання кришки. Півкруглий профіль елементів перегину запобігає виникненню тріщин у місцях перегину, особливо при багаторазових відкриваннях та закриваннях кришки. Точне накладання кришки на піддон упаковки забезпечують два елементи конструкції: перший центрувальні виступи 6 у піддоні, які контактують з відповідними отворами 7 у кришці; другий - упорні защіпки з нижньою частиною 11 у піддоні і верхньою частиною 12 у кришці, які центрують кришку при закриванні і утримують її в закритому стані від мимовільного відкривання, а також служать упорними елементами, направленими проти зусиль, що при експлуатації упаковки можуть бути прикладені на верхню плоскість кришки. У закритому стані кришка упаковки надійно зберігає на піддоні своє положення і форму, й може ефективно протидіяти як боковим так і фронтальним (на верхню плоскість кришки) навантаженням на неї, що неминуче виникають при складуванні та транспортуванні упаковок. Стабільне положення кришки при навантаженнях на неї забезпечують розташовані на піддоні центральні опорні виступи 8, та розташовані один над одним на піддоні й кришці периферійні упори й виступи, а саме: нижні кутові упори 9 та верхні кутові упори 10, нижні бокові упори 16 та верхні бокові упори 17, нижні задні упори 13 та верхні задні упори 14, задні виступи 15, а також центрувальні виступи 6 з отворами 7 та упорні защіпки з нижньою частиною 11 та верхньою 12. З вищенаведених елементів конструкції для протидії фронтальним навантаженням призначені центральні опорні виступи 8, кутові упори з нижньою частиною 9 та верхньою 10, бокові упори з нижньою частиною 11 та верхньою 12 і задні упори з нижньою частиною 13 та верхньою 14; боковим навантаженням протидіють центрувальні виступи 6 з отворами 7 та задні виступи 13. Упорні защіпки з нижньою частиною 11 та верхньою12 протидіють і фронтальним, і боковим навантаженням. Для надання упаковці для яєць, виготовленій з полімерного матеріалу товщиною приблизно 0,3 мм необхідній жорсткості й пружності, передня й бокові сторони кришки виконані з куполами 18, що 3565 4 є подовженнями гнізд піддона, а самі гнізда та купола виконані гранованими і мають повздовжні ребра 19. Разом з повздовжніми ребрами на гніздах піддона виконані також поперечні ребра 20. Для забезпечення вільного доступу повітря в упаковку, коли вона знаходиться у закритому стані, її передня й бокові частини між піддоном та кришкою виконані практично повністю відкритими і незначно закриті тільки у місцях розташування бокових і кутових упорів та упорних защіпок, утворюючи між ними вентиляційні вікна 21. На верхній зовнішній поверхні кришки виконані фіксуючи виступи 22, призначені для взаємної фіксації упаковок при складуванні купкою. На фігурах 1 і 2 зображені: фіг. 1 - упаковка для яєць; фіг. 2 - вид зліва (масштаб зображення збільшений). Позначення на фігурах: 1 - піддон; 2 - гніздо; 3 - кришка; 4 - ділянка смуги; 5 - елемент перегину; 6 - центрувальний виступ; 7 - отвір; 8 - центральний опорний виступ; 9 - нижній кутовий упор; 10 - верхній кутовий упор; 11 - нижня частина упорної защіпки; 12 - верхня частина упорної защіпки; 13 - нижній задній упор; 14 - верхній задній упор; 15 - задній виступ; 16 - нижній боковий упор; 17 - верхній боковий упор; 18 - купол гнізда піддону; 19 - повздовжнє ребро; 20 - поперечне ребро; 21 - вентиляційне вікно; 22 - фіксуючий виступ. Запропонована за корисною моделлю "Упаковка для яєць" може бути виготовлена на стандартному устаткуванні, наприклад, на апараті моделі PFA-002-FP для пневматичного формування, або на установці моделі VFS-002-FP для вакуумного формування. 5 Комп’ютерна в ерстка Г. Паяльніков 3565 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
