Упаковка для циліндричних ємностей

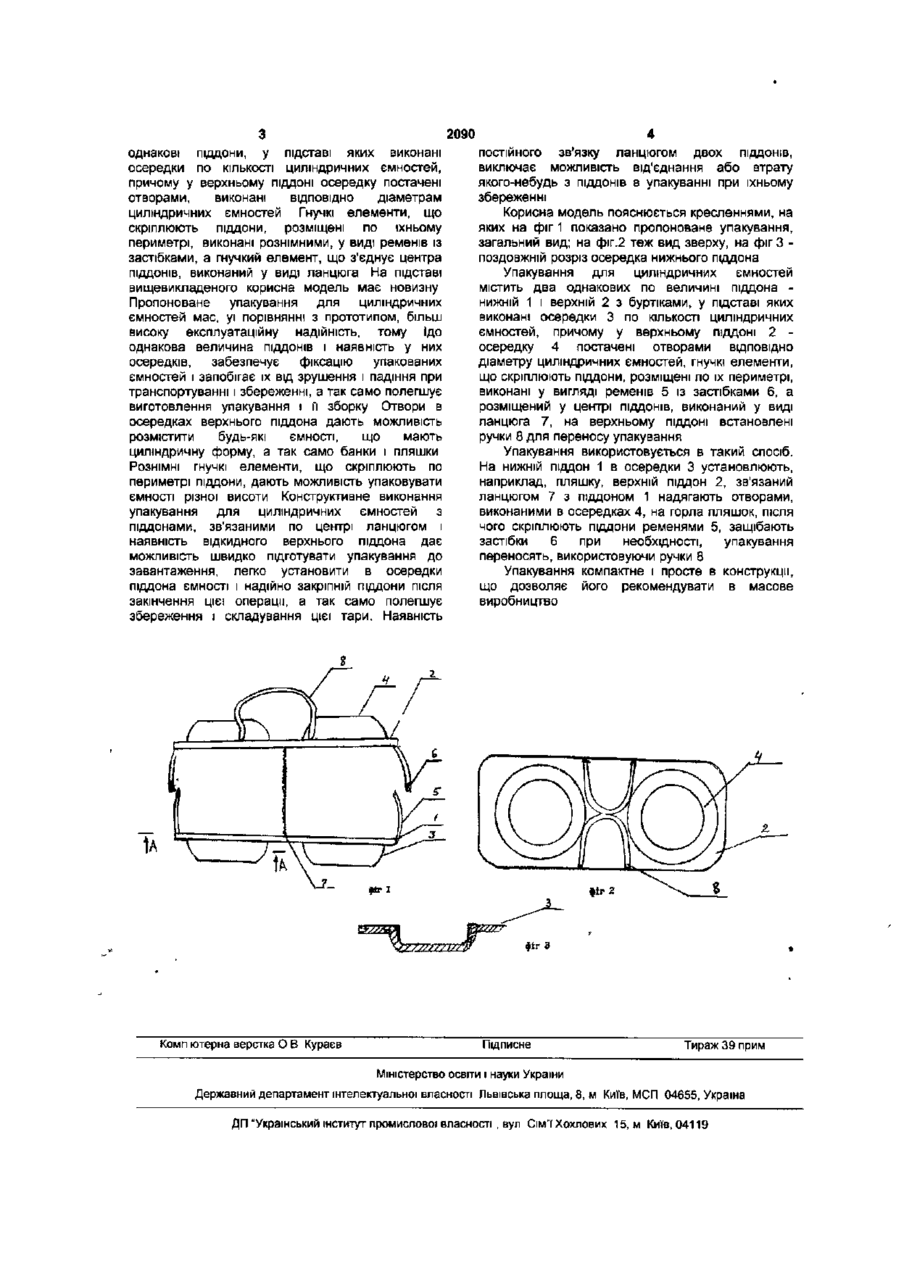

1 Упаковка для циліндричних ємностей, що складається з двох ПІДДОНІВ З буртиками, скріплених гнучкими елементами, яка відрізняється тим, що піддони виконані однаковими по величині, у підставці містять осередку по КІЛЬКОСТІ циліндричних ємностей, буртіками ПІДДОНІВ, причому один з ПІДДОНІВ менше іншого, і рамки, що скріплені до ПІДДОНІВ гнучкими елементами. Відомому упакуванню, як прототипові, властиві недоліки Через піддони різної величини і наявності рамки, упакування застосовується тільки для пляшок при багатоярусній їхній установці. При багатоярусній установці пляшок в упакуванні, основне навантаження на розрив несе рамка, а при транспортуванні небезпека поломки рамки збільшується, що тим самим зменшується надійність упакування при експлуатації. Рівна поверхня піддонів при транспортуванні часто є причиною зрушення і падіння упакованих ємностей. В основу корисної моделі поставлена задача О CM 2090 однакові піддони, у підставі яких виконані осередки по КІЛЬКОСТІ циліндричних ємностей, причому у верхньому ПІДДОНІ осередку постачені отворами, виконані ВІДПОВІДНО діаметрам циліндричних ємностей Гнучкі елементи, що скріплюють піддони, розміщені по їхньому периметрі, виконані рознімними, у виді ременів із застібками, а гнучкий елемент, що з'єднує центра ПІДДОНІВ, виконаний у виді ланцюга На підставі в и щев и кладеного корисна модель має новизну Пропоноване упакування для циліндричних ємностей мас, уі порівнянні з прототипом, більш високу експлуатаційну надійність, тому Ідо однакова величина ПІДДОНІВ І наявність у них осередків, забезпечує фіксацію упакованих ємностей і запобігає їх від зрушення і падіння при транспортуванні і збереженні, а так само полегшує виготовлення упакування і Гі зборку Отвори в осередках верхнього піддона дають можливість розмістити будь-які ємності, що мають циліндричну форму, а так само банки і пляшки РОЗНІМНІ гнучкі елементи, що скріплюють по периметрі піддони, дають можливість упаковувати ємності різної висоти Конструктивне виконання упакування для циліндричних ємностей з піддонами, зв'язаними по центрі ланцюгом і наявність відкидного верхнього піддона дає можливість швидко підготувати упакування до завантаження, легко установити в осередки піддона ємності і надійно закріпній піддони після закінчення цієї операції, а так само полегшує збереження і складування цієї тари. Наявність постійного зв'язку ланцюгом двох ПІДДОНІВ, виключає можливість від'єднання або втрату якого-небудь з ПІДДОНІВ в упакуванні при їхньому збереженні Корисна модель пояснюється кресленнями, на яких на фіг 1 показано пропоноване упакування, загальний вид; на фіг.2 теж вид зверху, на фіг 3 поздовжній розріз осередка нижнього піддона Упакування для циліндричних ємностей містить два однакових по величині піддона нижній 1 і верхній 2 з буртіками, у підставі яких виконані осередки 3 по КІЛЬКОСТІ циліндричних ємностей, причому у верхньому піддоні 2 осередку 4 постачені отворами ВІДПОВІДНО діаметру циліндричних ємностей, гнучкі елементи, що скріплюють піддони, розміщені по їх периметрі, виконані у вигляді ременів 5 із застібками 6, а розміщений у центрі ПІДДОНІВ, виконаний у виді ланцюга 7, на верхньому ПІДДОНІ встановлені ручки 8 для переносу упакування Упакування використовується в такий спосіб. На нижній піддон 1 в осередки 3 установлюють, наприклад, пляшку, верхній піддон 2, зв'язаний ланцюгом 7 з піддоном 1 надягають отворами, виконаними в осередках 4, на горла пляшок, після чого скріплюють піддони ременями 5, защібають застібки 6 при необхідності, упакування переносять, використовуючи ручки 8 Упакування компактне і просте в конструкції, що дозволяє його рекомендувати в масове виробництво ІА Комп ютерна верстка О В Кураєв Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8, м Київ, МСП 04655, Україна ДП "Український інститут промислової власності , вул Сім'ЇХохлових 15тм Київ,04119
