Картонна упаковка

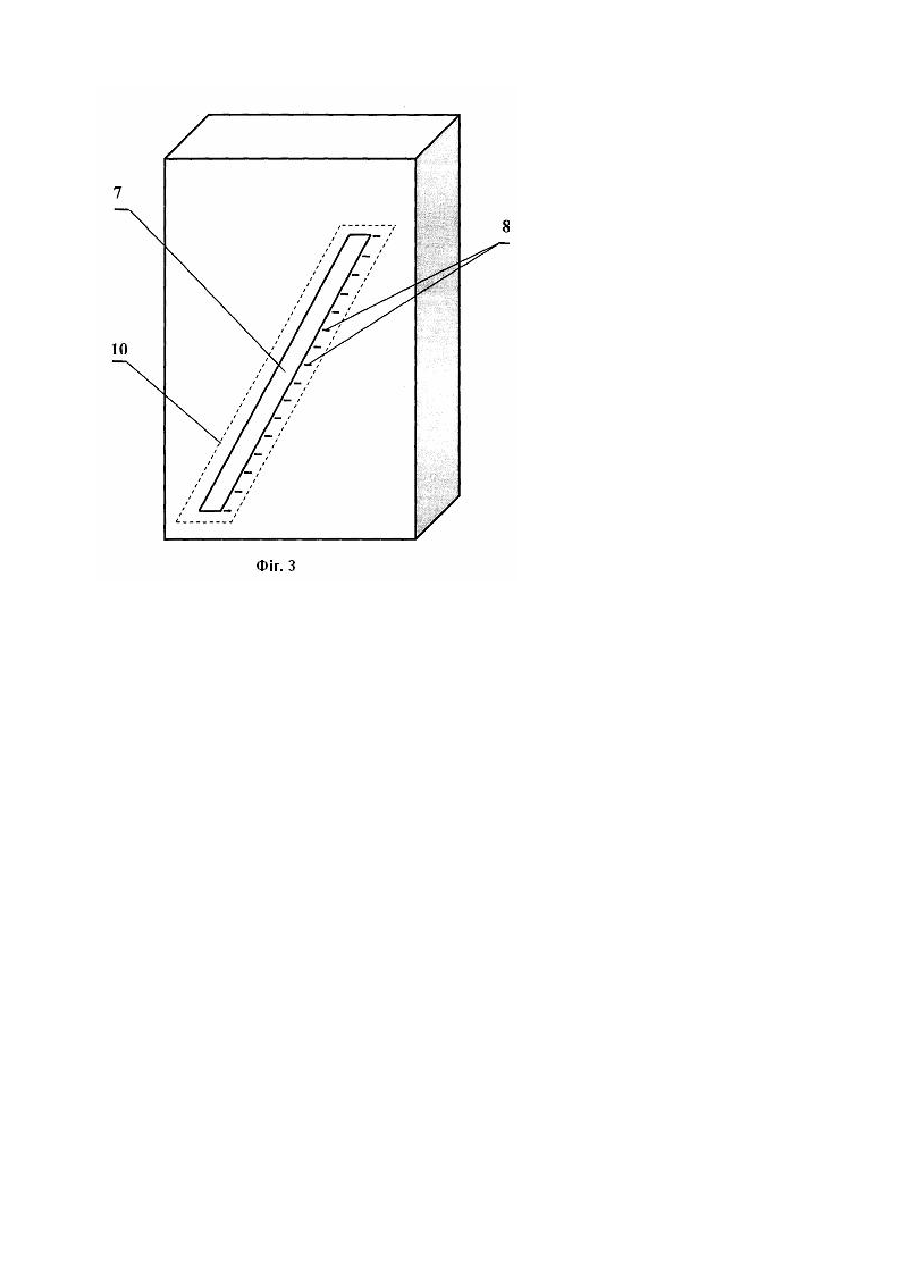

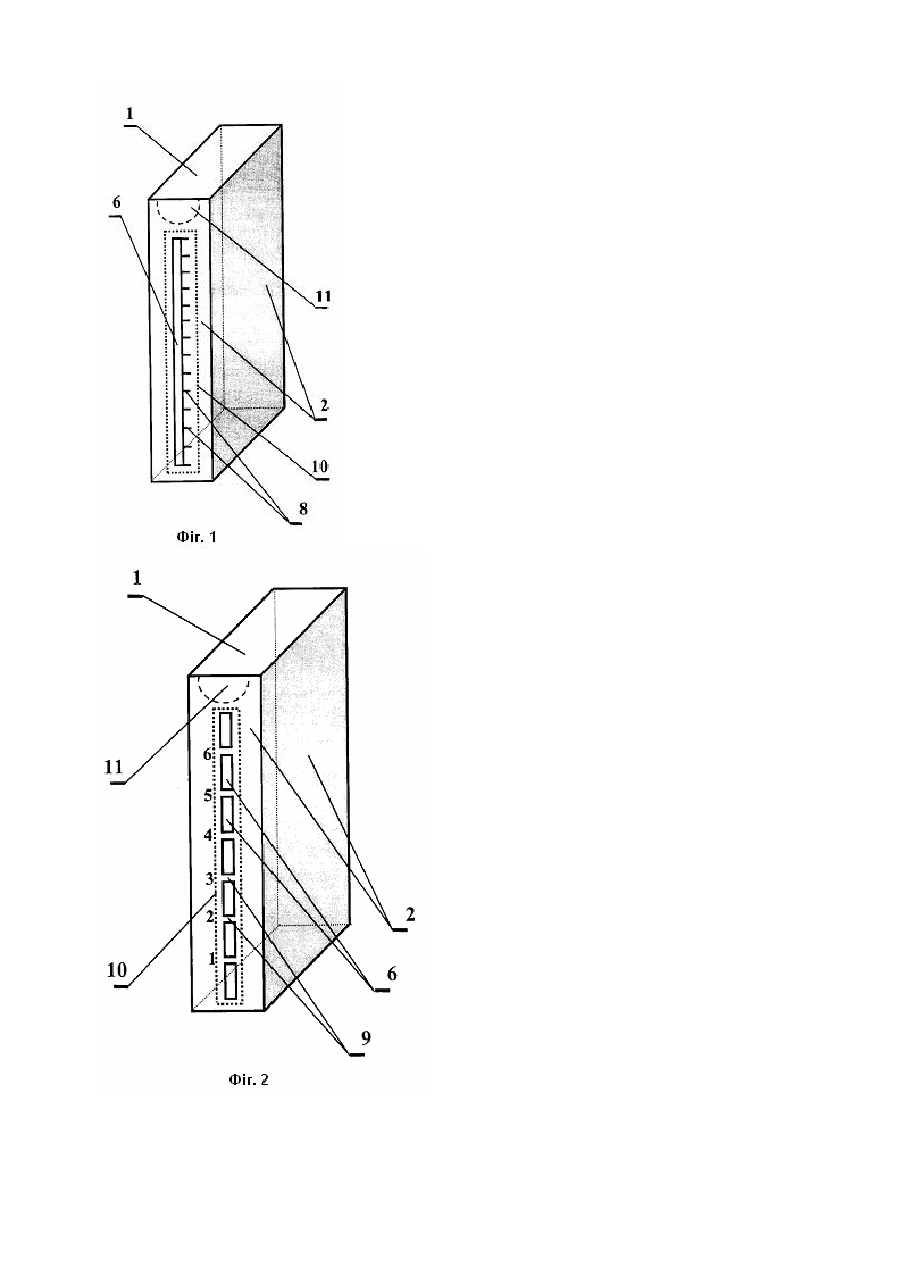

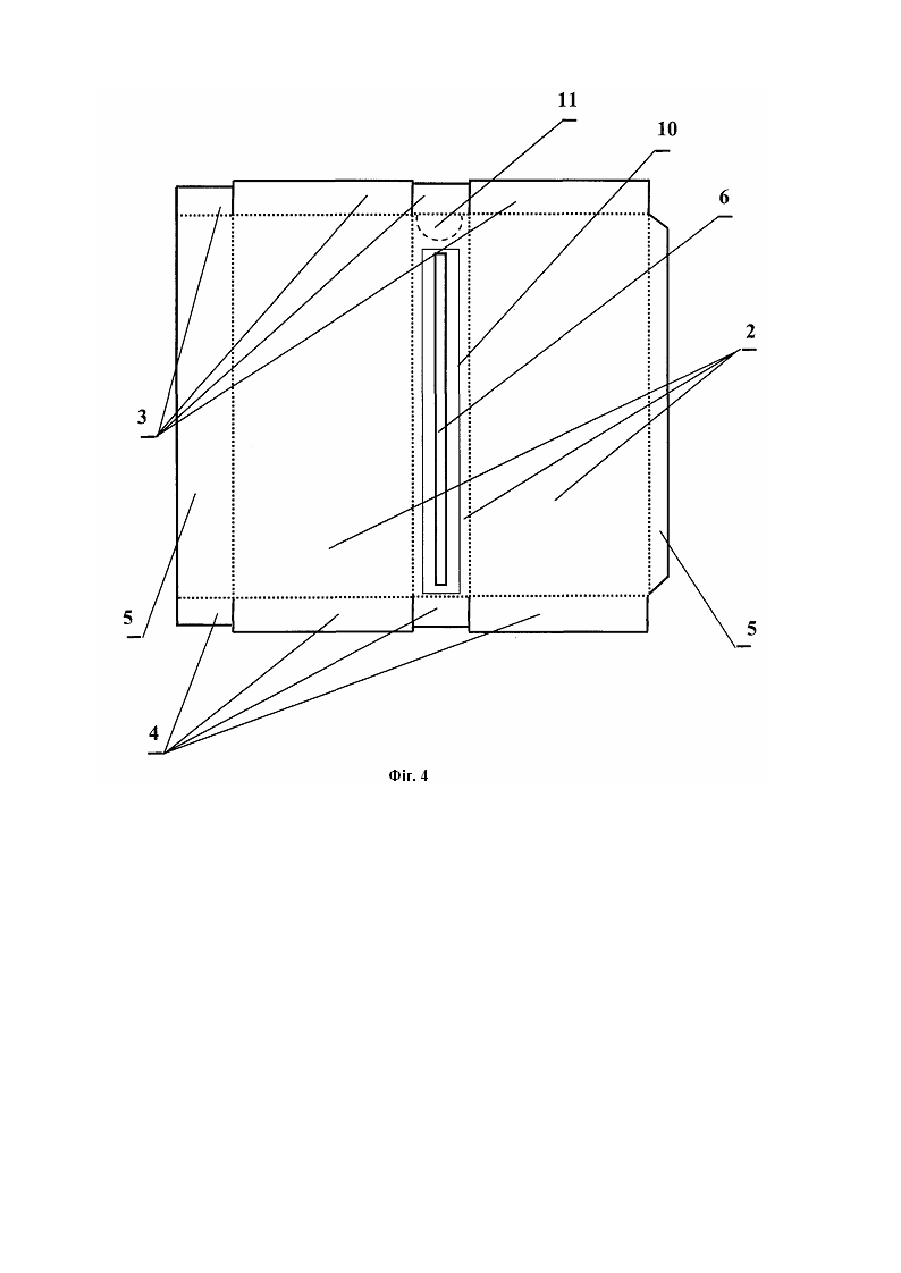

Корисна модель, що заявляється, відноситься до тари та упаковки і може бути використана для упакування сипучих матеріалів, зокрема миючих засобів. Відома картонна упаковка, яка виконана із плоскої заготовки, поділеної лініями перегину на ділянки, що формують бічні, нижню та верхню стінки з клапанами, причому для підвищення міцності упаковки клапани, які утворюють верхню та нижню стінки мають розмір, відповідний до розміру бічних стінок, всі клапани для утворення верхньої та нижньої стінки постачені з'єднувальними смужками, відігнутими по верхнім та нижнім ребрам упаковки (див. опис винаходу AC CPCP № 1738702, кл. В 65 D 5/06, публ. 07.06. 1992р.). Недоліком такої картонної упаковки є неможливість визначення кількості вмісту сипучи х речовин, що залишаються в упаковці в процесі їх поступового використання, а також неможливість відмірювання необхідної кількості речовин (наприклад, мийного порошку) без застосовування додаткових мірних ємностей або процедури зважування. В основу технічного рішення, що заявляється, покладена задача розробки такої конструкції картонної упаковки, яка б дозволяла у процесі використання її вмісту визначати потрібну та залишкову кількості речовини без застосовування додаткових вимірювальних засобів шляхом поєднання засобів візуалізації та вимірювання у самій упаковці. Задача, що поставлена досягається тим, що у картонній упаковці, яка виконана із плоскої заготовки, поділеної лініями перегину на ділянки, що формують бічні, нижню та верхню стінки, відповідно до технічного рішення на її бічній стінці виконана закрита прозорою плівкою вертикальна або скісна щілина з нанесеними мірними діленнями. Задача вирішується також і тим, що щілина оснащена горизонтальними перемичками. Конструкція картонної упаковки, що заявляється, пояснюється кресленнями, де: на Фіг. 1 - зображений загальний вигляд картонної упаковки з вертикальною щілиною на бічній стінці упаковки та мірними діленнями з краю щілини; на Фіг. 2 - зображений загальний вигляд картонної упаковки з вертикальною щілиною на бічній стінці упаковки та горизонтальними перемичками; на Фіг. 3 - зображений загальний вигляд картонної упаковки зі скісною щілиною на бічній стінці упаковки та мірними діленнями з краю щілини; на Фіг. 4 - зображена плоска заготовка, з якої виконана упаковка. Картонна упаковка має форму прямокутного паралелепіпеда та виготовлена з плоскої заготовки, яка розділена лініями перегину на ділянки, що формують верхню і нижню стінки 1 та бічні стінки 2, причому верхня стінка 1 упаковки утворена шляхом склеювання клапанів 3, а нижня стінка - клапанів 4, одна із бічних стінок 2 утворена склеюванням клапанів 5. На одній із бічних стінок виконана вертикальна 6 або скісна 7 щілина з нанесеними графічним способом або рельєфним тисненням мірними діленнями 8. Щілина 6 або 7 може бути оснащена горизонтальними перемичками 9, які зміцнюють бічну стінку. У випадку, рівномірного розташування перемичок вони також можуть виконувати функцію мірних ділень. Вертикальна 6 або скісна 7 щілина закрита наклеєною з внутрішньої сторони бічної стінки 2 прозорою полімерною плівкою 10. Для зручності відкривання упаковки на одній із бічних сторін може бути виконаний сформований лінією ослабленої міцності (наприклад, перфорацією) відривний клапан 11 (зазначений на кресленнях штри ховою лінією). Лінії перегину заготовки на ділянки, що формують бічні, верхню та нижню стінки, зазначені на кресленні Фіг. 4 пунктиром. Картонну упаковку збирають таким чином. Спочатку наклеюють на внутрішню сторону бічної 2 стінки упаковки, що містить вертикальну 6 або скісну 7 щілину відповідно прямокутн у або у вигляді паралелепіпеда прозору полімерну плівку 10. Далі формують бічні 2 стінки шляхом згинання під кутом 90° вертикальних ліній перегину та склеюванням клапанів 5. Згинаючи під кутом 90° та склеюючи клапани 4 формують нижню стінку 1. Верхню стінку формують аналогічним чином після заповнення упаковки сипучою продукцією, згинаючи та склеюючи клапани 3. Для користування продукцією відкривають по лінії ослабленої міцності відривний клапан 11 та відсипають потрібну кількість вмісту, контролюючи зменшення його рівня по різниці показань мірних ділень. Контроль початкового та залишкового рівня вмісту здійснюють після короткочасного струшування сипучого вмісту при горизонтальному положенні нижньої стінки упаковки.
