Формула / Реферат

1. Музичний інструмент, що містить гриф, ладові поріжки, встановлені на відстані один від одного з утворенням ладів, головку, струни, механізми кріплення і натягування останніх, верхній і нижній поріжки і пристрій для знімання звуку, встановлений під струнами, який відрізняється тим, що механізм кріплення струн встановлений на грифі і виконаний з можливістю зміни довжини мензури для кожної струни окремо, головка виконана загнутою із забезпеченням можливості компактного розміщення механізмів натягування струн з мінімальною довжиною ділянки струни між поріжком і валом для намотування струни, причому останні встановлені в головці паралельно площині грифа, крім того пристрій для знімання звуку виконаний у вигляді електричного звукознімача і пристрою для обробки сигналу, з'єднаних між собою, причому звукознімач встановлений безпосередньо на грифі.

2. Музичний інструмент за п. 1, який відрізняється тим, що гриф виконаний з 24 ладами.

3. Музичний інструмент за п. 1, який відрізняється тим, що ширина грифа та конструкції механізмів кріплення і натягування струн виконані для розміщення 10 струн.

4. Музичний інструмент за п. 1, який відрізняється тим, що він виконаний із забезпеченням довжини мензури в 865 міліметрів.

Текст

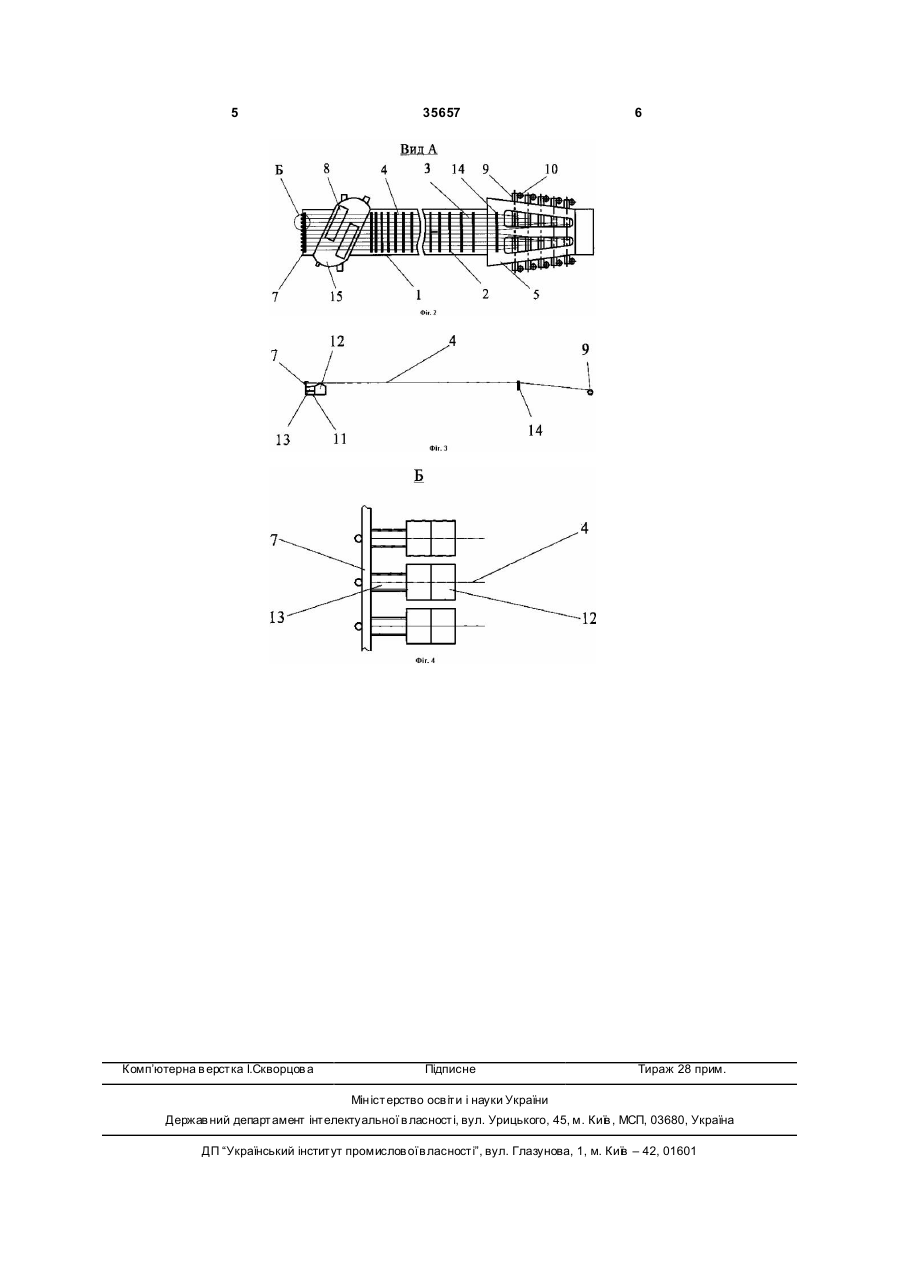

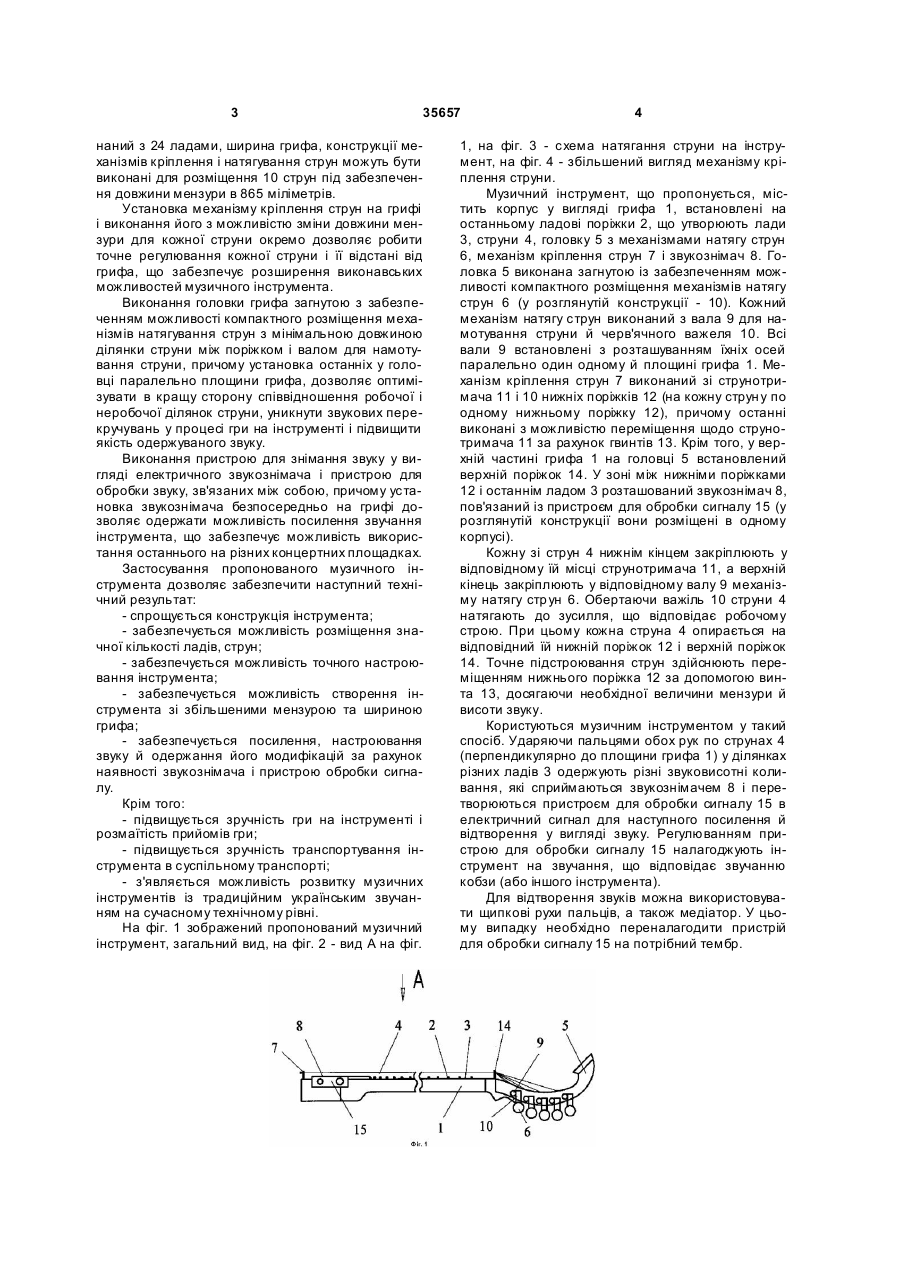

1. Музичний інструмент, що містить гриф, ладові поріжки, встановлені на відстані один від одного з утворенням ладів, головку, стр уни, механізми кріплення і натягування останніх, верхній і нижній поріжки і пристрій для знімання звуку, встановлений під струнами, який відрізняється тим, що механізм кріплення струн встановлений на грифі і виконаний з можливістю зміни довжини мензури для кожної струни окремо, головка виконана загнутою із забезпеченням можливості ком 3 35657 наний з 24 ладами, ширина грифа, конструкції механізмів кріплення і натягування струн можуть бути виконані для розміщення 10 струн під забезпечення довжини мензури в 865 міліметрів. Установка механізму кріплення струн на грифі і виконання його з можливістю зміни довжини мензури для кожної струни окремо дозволяє робити точне регулювання кожної струни і її відстані від грифа, що забезпечує розширення виконавських можливостей музичного інструмента. Виконання головки грифа загнутою з забезпеченням можливості компактного розміщення механізмів натягування струн з мінімальною довжиною ділянки струни між поріжком і валом для намотування струни, причому установка останніх у головці паралельно площини грифа, дозволяє оптимізувати в кращу сторону співвідношення робочої і неробочої ділянок струни, уникнути звукових перекручувань у процесі гри на інструменті і підвищити якість одержуваного звуку. Виконання пристрою для знімання звуку у вигляді електричного звукознімача і пристрою для обробки звуку, зв'язаних між собою, причому установка звукознімача безпосередньо на грифі дозволяє одержати можливість посилення звучання інструмента, що забезпечує можливість використання останнього на різних концертних площадках. Застосування пропонованого музичного інструмента дозволяє забезпечити наступний технічний результат: - спрощується конструкція інструмента; - забезпечується можливість розміщення значної кількості ладів, струн; - забезпечується можливість точного настроювання інструмента; - забезпечується можливість створення інструмента зі збільшеними мензурою та шириною грифа; - забезпечується посилення, настроювання звуку й одержання його модифікацій за рахунок наявності звукознімача і пристрою обробки сигналу. Крім того: - підвищується зручність гри на інструменті і розмаїтість прийомів гри; - підвищується зручність транспортування інструмента в суспільному транспорті; - з'являється можливість розвитку музичних інструментів із традиційним українським звучанням на сучасному технічному рівні. На фіг. 1 зображений пропонований музичний інструмент, загальний вид, на фіг. 2 - вид А на фіг. 4 1, на фіг. 3 - схема натягання струни на інструмент, на фіг. 4 - збільшений вигляд механізму кріплення струни. Музичний інструмент, що пропонується, містить корпус у вигляді грифа 1, встановлені на останньому ладові поріжки 2, що утворюють лади 3, струни 4, головку 5 з механізмами натягу струн 6, механізм кріплення струн 7 і звукознімач 8. Головка 5 виконана загнутою із забезпеченням можливості компактного розміщення механізмів натягу струн 6 (у розглянутій конструкції - 10). Кожний механізм натягу струн виконаний з вала 9 для намотування струни й черв'ячного важеля 10. Всі вали 9 встановлені з розташуванням їхніх осей паралельно один одному й площині грифа 1. Механізм кріплення струн 7 виконаний зі струнотримача 11 і 10 нижніх поріжків 12 (на кожну струн у по одному нижньому поріжку 12), причому останні виконані з можливістю переміщення щодо струнотримача 11 за рахунок гвинтів 13. Крім того, у верхній частині грифа 1 на головці 5 встановлений верхній поріжок 14. У зоні між нижніми поріжками 12 і останнім ладом 3 розташований звукознімач 8, пов'язаний із пристроєм для обробки сигналу 15 (у розглянутій конструкції вони розміщені в одному корпусі). Кожну зі струн 4 нижнім кінцем закріплюють у відповідному їй місці струнотримача 11, а верхній кінець закріплюють у відповідному валу 9 механізму натягу стр ун 6. Обертаючи важіль 10 струни 4 натягають до зусилля, що відповідає робочому строю. При цьому кожна струна 4 опирається на відповідний їй нижній поріжок 12 і верхній поріжок 14. Точне підстроювання струн здійснюють переміщенням нижнього поріжка 12 за допомогою винта 13, досягаючи необхідної величини мензури й висоти звуку. Користуються музичним інструментом у такий спосіб. Ударяючи пальцями обох рук по струнах 4 (перпендикулярно до площини грифа 1) у ділянках різних ладів 3 одержують різні звуковисотні коливання, які сприймаються звукознімачем 8 і перетворюються пристроєм для обробки сигналу 15 в електричний сигнал для наступного посилення й відтворення у вигляді звуку. Регулюванням пристрою для обробки сигналу 15 налагоджують інструмент на звучання, що відповідає звучанню кобзи (або іншого інструмента). Для відтворення звуків можна використовувати щипкові рухи пальців, а також медіатор. У цьому випадку необхідно переналагодити пристрій для обробки сигналу 15 на потрібний тембр. 5 Комп’ютерна в ерстка І.Скворцов а 35657 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Musical instrument

Автори англійською

Khodakovskyi Oleksandr Volodymyrovych

Назва патенту російською

Музыкальный инструмент

Автори російською

Ходаковский Александр Владимирович

МПК / Мітки

МПК: G10D 7/00

Мітки: інструмент, музичній
