Спосіб підвищення ефективності самонаведення зенітних ракет на маневруючі повітряні цілі з низькою площею віддзеркалення

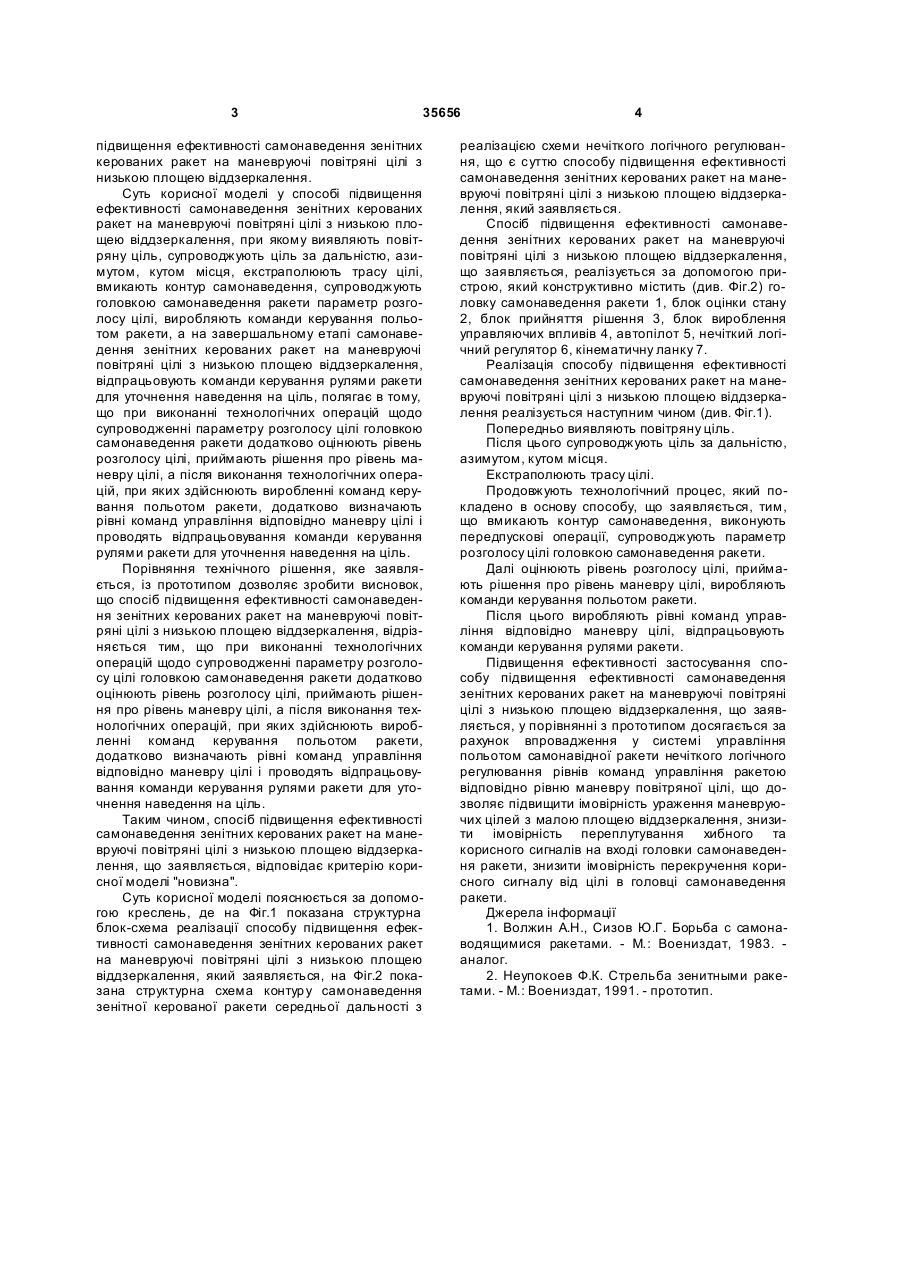

Спосіб підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, при якому виявляють повітряну ціль, супроводжують ціль за дальністю, азимутом, кутом місця, екстраполюють трасу цілі, вмикають контур самона 3 35656 підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення. Суть корисної моделі у способі підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, при якому виявляють повітряну ціль, супроводжують ціль за дальністю, азимутом, кутом місця, екстраполюють трасу цілі, вмикають контур самонаведення, супроводжують головкою самонаведення ракети параметр розголосу цілі, виробляють команди керування польотом ракети, а на завершальному етапі самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, відпрацьовують команди керування рулями ракети для уточнення наведення на ціль, полягає в тому, що при виконанні технологічних операцій щодо супроводженні параметру розголосу цілі головкою самонаведення ракети додатково оцінюють рівень розголосу цілі, приймають рішення про рівень маневру цілі, а після виконання технологічних операцій, при яких здійснюють виробленні команд керування польотом ракети, додатково визначають рівні команд управління відповідно маневру цілі і проводять відпрацьовування команди керування рулями ракети для уточнення наведення на ціль. Порівняння технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що спосіб підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, відрізняється тим, що при виконанні технологічних операцій щодо супроводженні параметру розголосу цілі головкою самонаведення ракети додатково оцінюють рівень розголосу цілі, приймають рішення про рівень маневру цілі, а після виконання технологічних операцій, при яких здійснюють виробленні команд керування польотом ракети, додатково визначають рівні команд управління відповідно маневру цілі і проводять відпрацьовування команди керування рулями ракети для уточнення наведення на ціль. Таким чином, спосіб підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг.1 показана структурна блок-схема реалізації способу підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, який заявляється, на Фіг.2 показана структурна схема контур у самонаведення зенітної керованої ракети середньої дальності з 4 реалізацією схеми нечіткого логічного регулювання, що є суттю способу підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, який заявляється. Спосіб підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, що заявляється, реалізується за допомогою пристрою, який конструктивно містить (див. Фіг.2) головку самонаведення ракети 1, блок оцінки стану 2, блок прийняття рішення 3, блок вироблення управляючих впливів 4, автопілот 5, нечіткий логічний регулятор 6, кінематичну ланку 7. Реалізація способу підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення реалізується наступним чином (див. Фіг.1). Попередньо виявляють повітряну ціль. Після цього супроводжують ціль за дальністю, азимутом, кутом місця. Екстраполюють трасу цілі. Продовжують технологічний процес, який покладено в основу способу, що заявляється, тим, що вмикають контур самонаведення, виконують передпускові операції, супроводжують параметр розголосу цілі головкою самонаведення ракети. Далі оцінюють рівень розголосу цілі, приймають рішення про рівень маневру цілі, виробляють команди керування польотом ракети. Після цього виробляють рівні команд управління відповідно маневру цілі, відпрацьовують команди керування рулями ракети. Підвищення ефективності застосування способу підвищення ефективності самонаведення зенітних керованих ракет на маневруючі повітряні цілі з низькою площею віддзеркалення, що заявляється, у порівнянні з прототипом досягається за рахунок впровадження у системі управління польотом самонавідної ракети нечіткого логічного регулювання рівнів команд управління ракетою відповідно рівню маневру повітряної цілі, що дозволяє підвищити імовірність ураження маневруючих цілей з малою площею віддзеркалення, знизити імовірність переплутування хибного та корисного сигналів на вході головки самонаведення ракети, знизити імовірність перекручення корисного сигналу від цілі в головці самонаведення ракети. Джерела інформації 1. Волжин А.Н., Сизов Ю.Г. Борьба с самонаводящимися ракетами. - М.: Воениздат, 1983. аналог. 2. Неупокоев Ф.К. Стрельба зенитными ракетами. - М.: Воениздат, 1991. - прототип. 5 Комп’ютерна в ерстка М. Ломалова 35656 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
