Пристрій для очищення питних і стічних вод

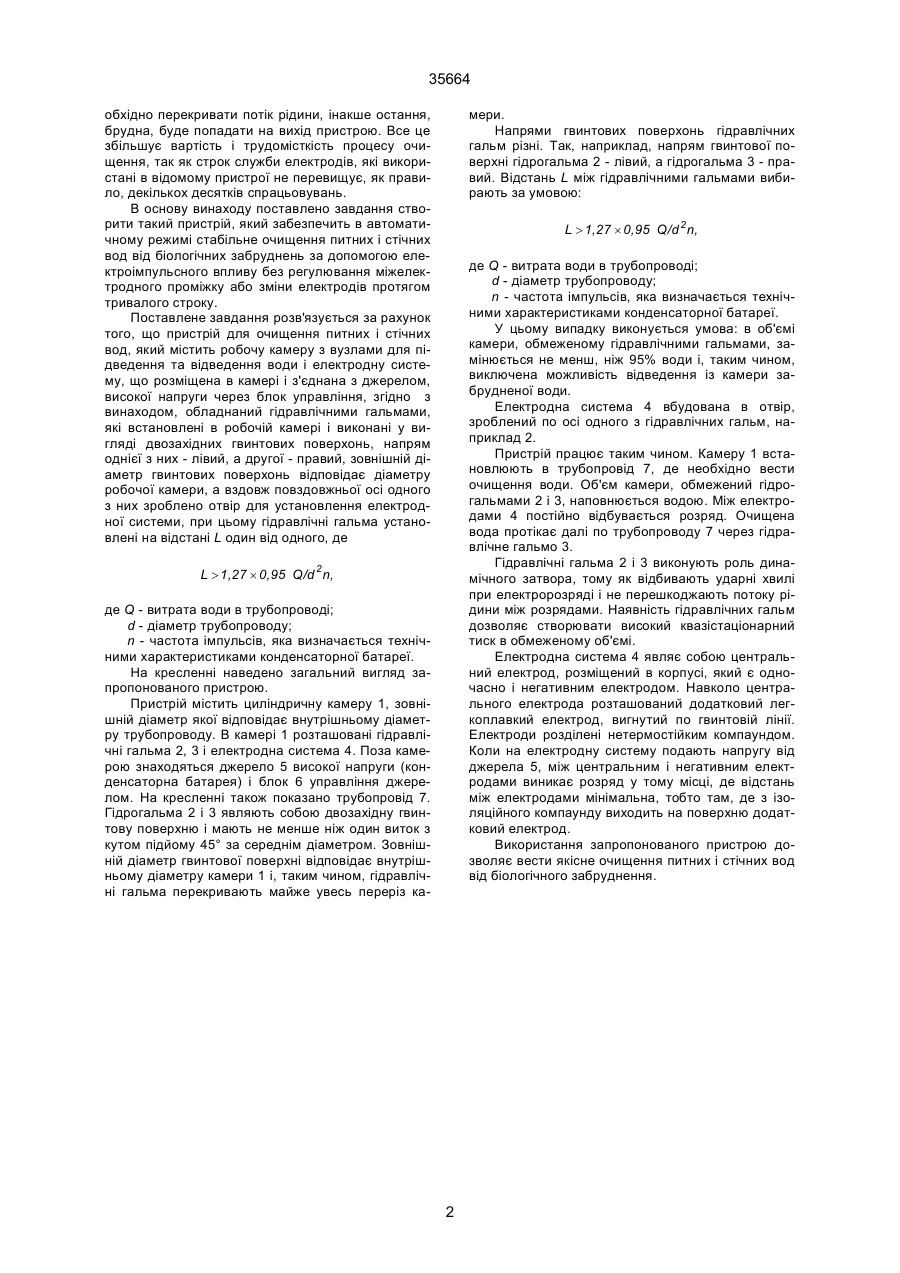

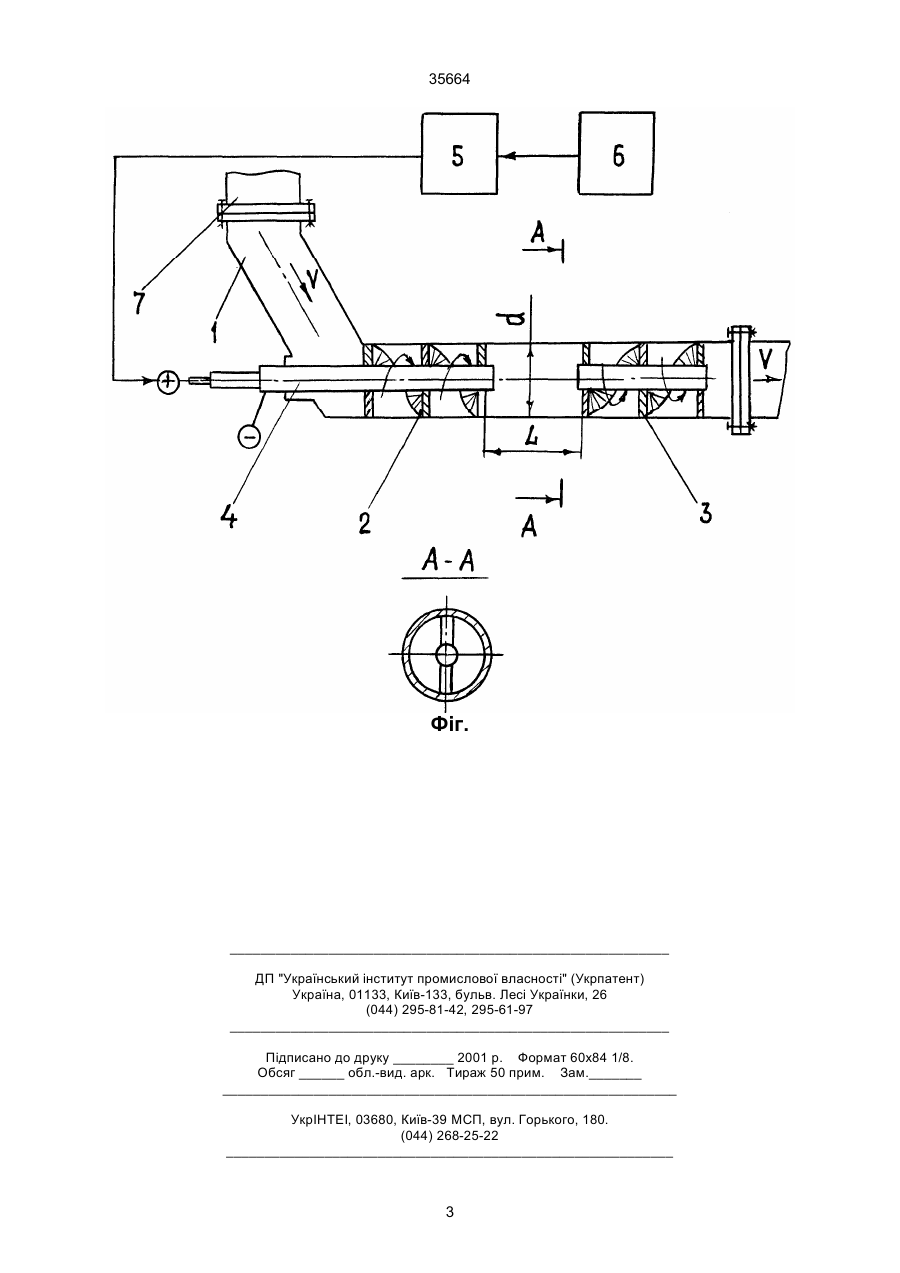

Пристрій для очищення питних і стічних вод, що вміщує робочу камеру з вузлами для підве 35664 мери. Напрями гвинтових поверхонь гідравлічних гальм різні. Так, наприклад, напрям гвинтової поверхні гідрогальма 2 - лівий, а гідрогальма 3 - правий. Відстань L між гідравлічними гальмами вибирають за умовою: обхідно перекривати потік рідини, інакше остання, брудна, буде попадати на вихід пристрою. Все це збільшує вартість i трудомісткість процесу очищення, так як строк служби електродів, які використані в відомому пристрої не перевищує, як правило, декількох десятків спрацьовувань. В основу винаходу поставлено завдання створити такий пристрій, який забезпечить в автоматичному режимі стабільне очищення питних i стічних вод від біологічних забруднень за допомогою електроімпульсного впливу без регулювання міжелектродного проміжку або зміни електродів протягом тривалого строку. Поставлене завдання розв'язується за рахунок того, що пристрій для очищення питних і стічних вод, який містить робочу камеру з вузлами для підведення та відведення води i електродну систему, що розміщена в камері i з'єднана з джерелом, високої напруги через блок управління, згiдно з винаходом, обладнаний гідравлічними гальмами, які встановлені в робочій камері i виконані у вигляді двозахідних гвинтових поверхонь, напрям однієї з них - лівий, а другої - правий, зовнішній діаметр гвинтових поверхонь відповідає діаметру робочої камери, а вздовж повздовжньої oci одного з них зроблено отвір для установлення електродної системи, при цьому гідравлічні гальма установлені на відстані L один від одного, де L > 1,27 ´ 0,95 Q/d 2 n, де Q - витрата води в трубопроводі; d - діаметр трубопроводу; n - частота імпульсів, яка визначається технічними характеристиками конденсаторної батареї. У цьому випадку виконується умова: в об'ємі камери, обмеженому гідравлічними гальмами, замінюється не менш, ніж 95% води i, таким чином, виключена можливість відведення із камери забрудненої води. Електродна система 4 вбудована в отвір, зроблений по oci одного з гідравлічних гальм, наприклад 2. Пристрій працює таким чином. Камеру 1 встановлюють в трубопровід 7, де необхідно вести очищення води. Об'єм камери, обмежений гідрогальмами 2 i 3, наповнюється водою. Між електродами 4 постійно відбувається розряд. Очищена вода протікає далі по трубопроводу 7 через гідравлічне гальмо 3. Гідравлічні гальма 2 i 3 виконують роль динамічного затвора, тому як відбивають ударні хвилі при електророзряді i не перешкоджають потоку рідини між розрядами. Наявність гідравлічних гальм дозволяє створювати високий квазістаціонарний тиск в обмеженому об'ємі. Електродна система 4 являє собою центральний електрод, розміщений в корпусі, який є одночасно i негативним електродом. Навколо центрального електрода розташований додатковий легкоплавкий електрод, вигнутий по гвинтовій лінії. Електроди розділені нетермостійким компаундом. Коли на електродну систему подають напругу від джерела 5, між центральним i негативним електродами виникає розряд у тому місці, де відстань між електродами мінімальна, тобто там, де з ізоляційного компаунду виходить на поверхню додатковий електрод. Використання запропонованого пристрою дозволяє вести якісне очищення питних i стічних вод від біологічного забруднення. L > 1,27 ´ 0,95 Q/d 2 n, де Q - витрата води в трубопроводі; d - діаметр трубопроводу; n - частота імпульсів, яка визначається технічними характеристиками конденсаторної батареї. На кресленні наведено загальний вигляд запропонованого пристрою. Пристрій містить циліндричну камеру 1, зовнішній діаметр якої відповідає внутрішньому діаметру трубопроводу. В камері 1 розташовані гідравлічні гальма 2, 3 i електродна система 4. Поза камерою знаходяться джерело 5 високої напруги (конденсаторна батарея) i блок 6 управління джерелом. На кресленні також показано трубопровід 7. Гідрогальма 2 i 3 являють собою двозахідну гвинтову поверхню i мають не менше ніж один виток з кутом підйому 45° за середнім діаметром. Зовнішній діаметр гвинтової поверхні відповідає внутрішньому діаметру камери 1 i, таким чином, гідравлічні гальма перекривають майже увесь переріз ка 2 35664 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
