Формула / Реферат

Пристрій для очищення води, який містить умонтовані в корпусі електроди, з'єднані з джерелом енергії, відрізняється тим, що один з електродів зроб­лено рознімним і з можливістю переміщення вздовж своєї повздовжньої осі, а корпус зовні обладнаний датчиком, вихід якого підключений до електроприводу, який з'єднано з введеним пристроєм для переміщення електродів.

Текст

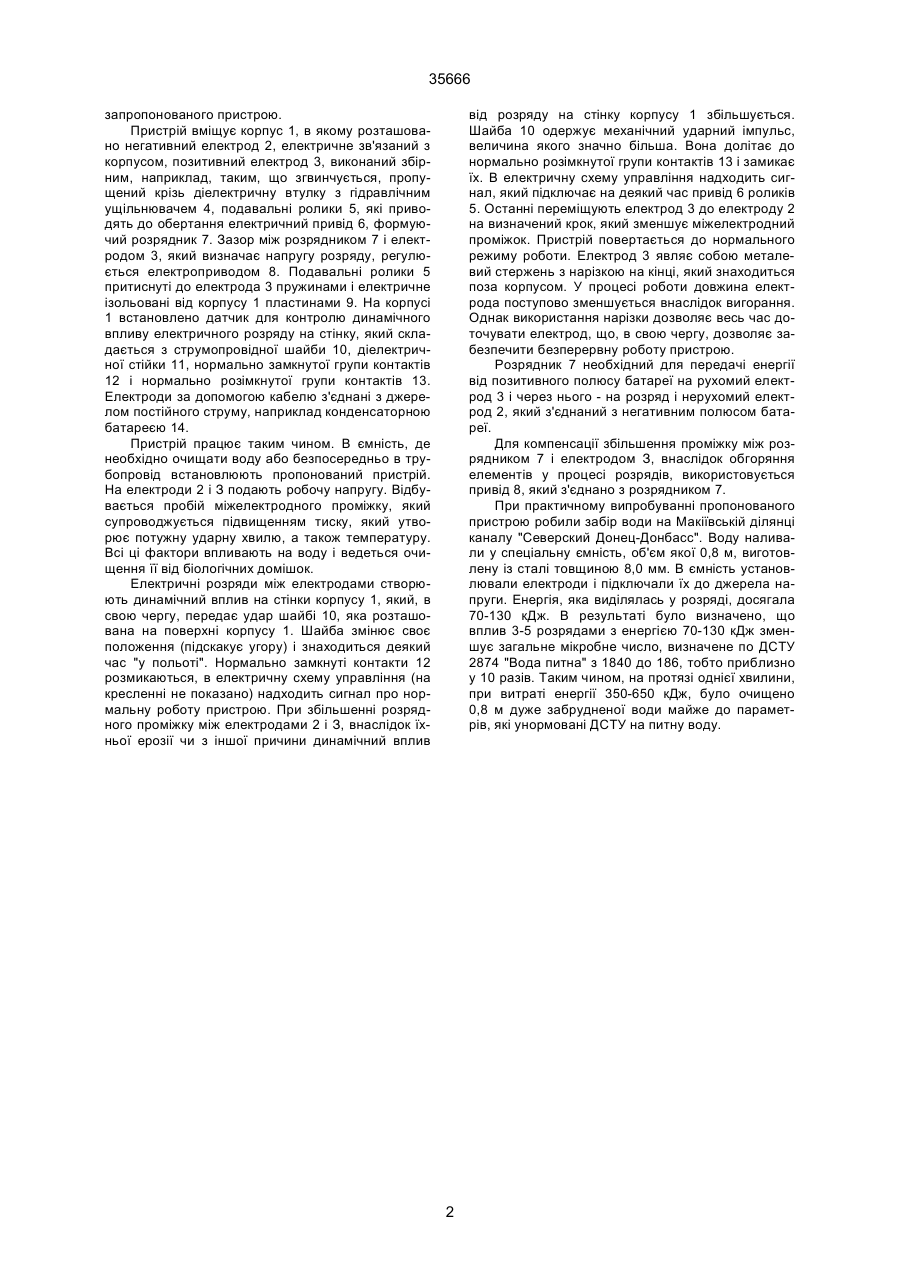

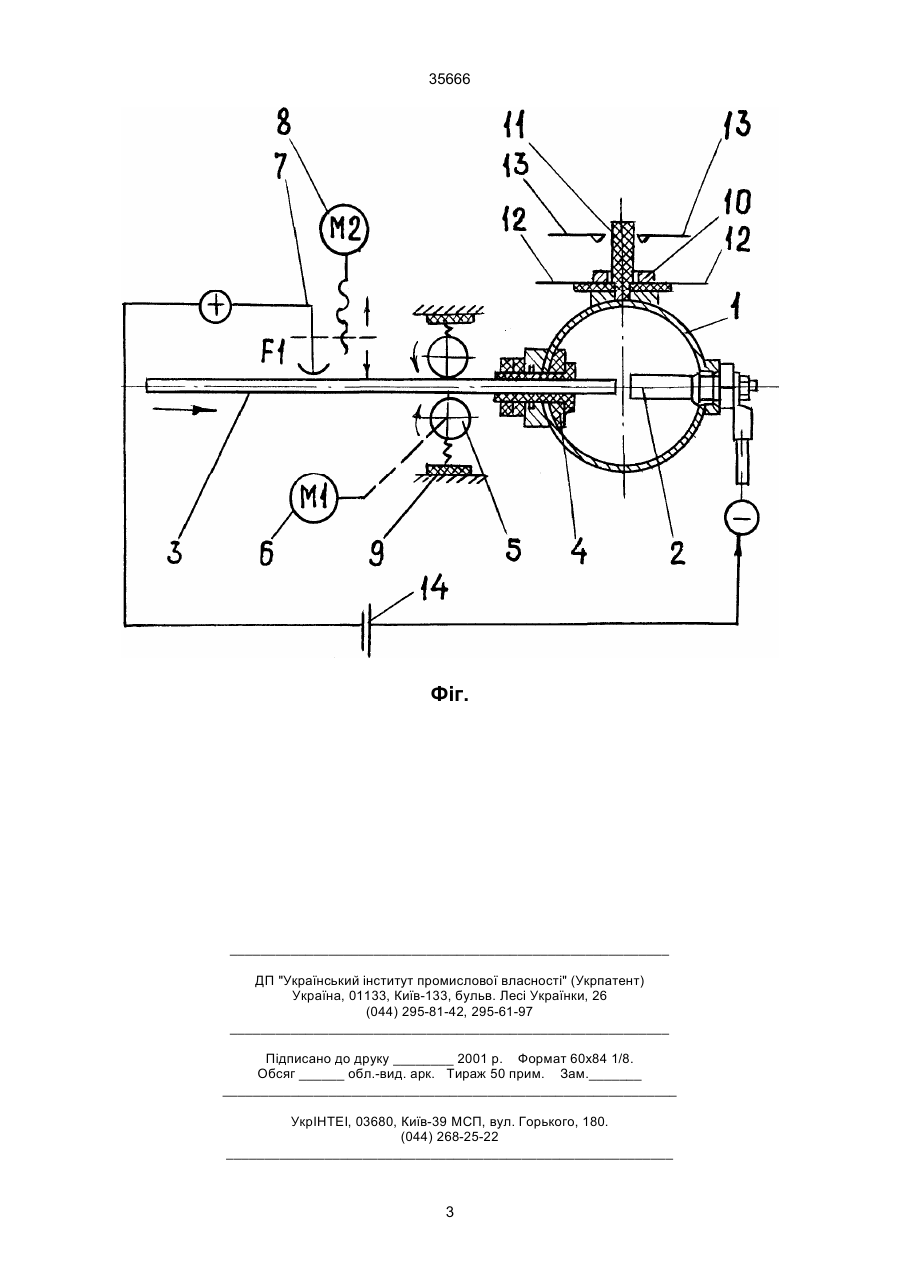

Пристрій для очищення води, який містить умонтовані в корпусі електроди, з'єднані з джерелом енергії, який відрізняється тим, що один з електродів зроблено рознімним і з можливістю переміщення вздовж своєї повздовжньої осі, а корпус зовні обладнаний датчиком, вихід якого підключений до електроприводу, який з'єднано з введеним пристроєм для переміщення електродів. (19) (21) 2000095442 (22) 22.09.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Купін Володимир Миколайович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Купін Володимир Миколайович, Насонов Сергій Володимирович, Меркулов Олег Ми 35666 запропонованого пристрою. Пристрій вміщує корпус 1, в якому розташовано негативний електрод 2, електричне зв'язаний з корпусом, позитивний електрод 3, виконаний збірним, наприклад, таким, що згвинчується, пропущений крізь діелектричну втулку з гідравлічним ущільнювачем 4, подавальні ролики 5, які приводять до обертання електричний привід 6, формуючий розрядник 7. Зазор між розрядником 7 і електродом 3, який визначає напругу розряду, регулюється електроприводом 8. Подавальні ролики 5 притиснуті до електрода 3 пружинами і електричне ізольовані від корпусу 1 пластинами 9. На корпусі 1 встановлено датчик для контролю динамічного впливу електричного розряду на стінку, який складається з струмопровідної шайби 10, діелектричної стійки 11, нормально замкнутої групи контактів 12 і нормально розімкнутої групи контактів 13. Електроди за допомогою кабелю з'єднані з джерелом постійного струму, наприклад конденсаторною батареєю 14. Пристрій працює таким чином. В ємність, де необхідно очищати воду або безпосередньо в трубопровід встановлюють пропонований пристрій. На електроди 2 і З подають робочу напругу. Відбувається пробій міжелектродного проміжку, який супроводжується підвищенням тиску, який утворює потужну ударну хвилю, а також температуру. Всі ці фактори впливають на воду і ведеться очищення її від біологічних домішок. Електричні розряди між електродами створюють динамічний вплив на стінки корпусу 1, який, в свою чергу, передає удар шайбі 10, яка розташована на поверхні корпусу 1. Шайба змінює своє положення (підскакує угору) і знаходиться деякий час "у польоті". Нормально замкнуті контакти 12 розмикаються, в електричну схему управління (на кресленні не показано) надходить сигнал про нормальну роботу пристрою. При збільшенні розрядного проміжку між електродами 2 і З, внаслідок їхньої ерозії чи з іншої причини динамічний вплив від розряду на стінку корпусу 1 збільшується. Шайба 10 одержує механічний ударний імпульс, величина якого значно більша. Вона долітає до нормально розімкнутої групи контактів 13 і замикає їх. В електричну схему управління надходить сигнал, який підключає на деякий час привід 6 роликів 5. Останні переміщують електрод 3 до електроду 2 на визначений крок, який зменшує міжелектродний проміжок. Пристрій повертається до нормального режиму роботи. Електрод 3 являє собою металевий стержень з нарізкою на кінці, який знаходиться поза корпусом. У процесі роботи довжина електрода поступово зменшується внаслідок вигорання. Однак використання нарізки дозволяє весь час доточувати електрод, що, в свою чергу, дозволяє забезпечити безперервну роботу пристрою. Розрядник 7 необхідний для передачі енергії від позитивного полюсу батареї на рухомий електрод 3 і через нього - на розряд і нерухомий електрод 2, який з'єднаний з негативним полюсом батареї. Для компенсації збільшення проміжку між розрядником 7 і електродом З, внаслідок обгоряння елементів у процесі розрядів, використовується привід 8, який з'єднано з розрядником 7. При практичному випробуванні пропонованого пристрою робили забір води на Макіївській ділянці каналу "Северский Донец-Донбасс". Воду наливали у спеціальну ємність, об'єм якої 0,8 м, виготовлену із сталі товщиною 8,0 мм. В ємність установлювали електроди і підключали їх до джерела напруги. Енергія, яка виділялась у розряді, досягала 70-130 кДж. В результаті було визначено, що вплив 3-5 розрядами з енергією 70-130 кДж зменшує загальне мікробне число, визначене по ДСТУ 2874 "Вода питна" з 1840 до 186, тобто приблизно у 10 разів. Таким чином, на протязі однієї хвилини, при витраті енергії 350-650 кДж, було очищено 0,8 м дуже забрудненої води майже до параметрів, які унормовані ДСТУ на питну воду. 2 35666 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
