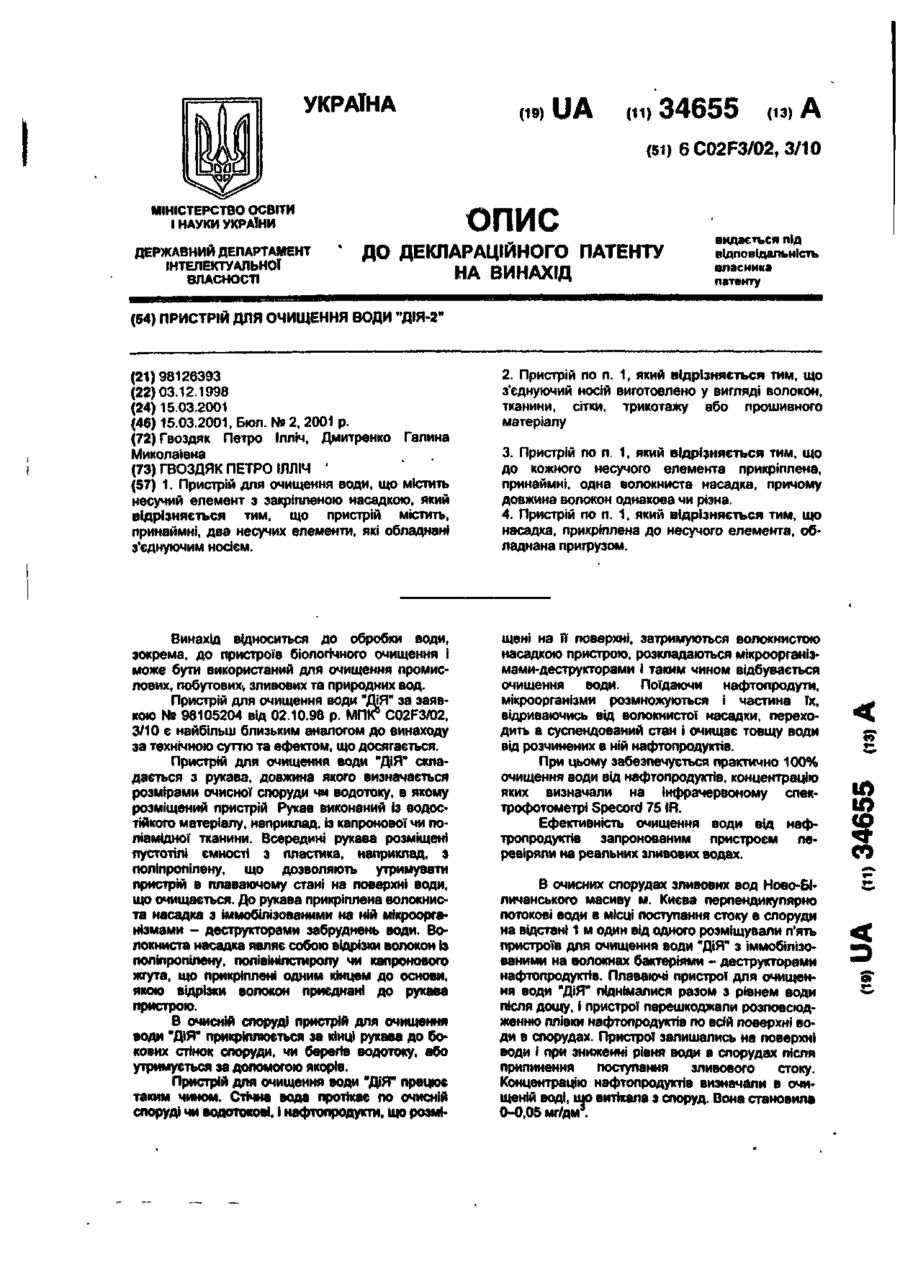

Пристрій для очищення води “дія-2″

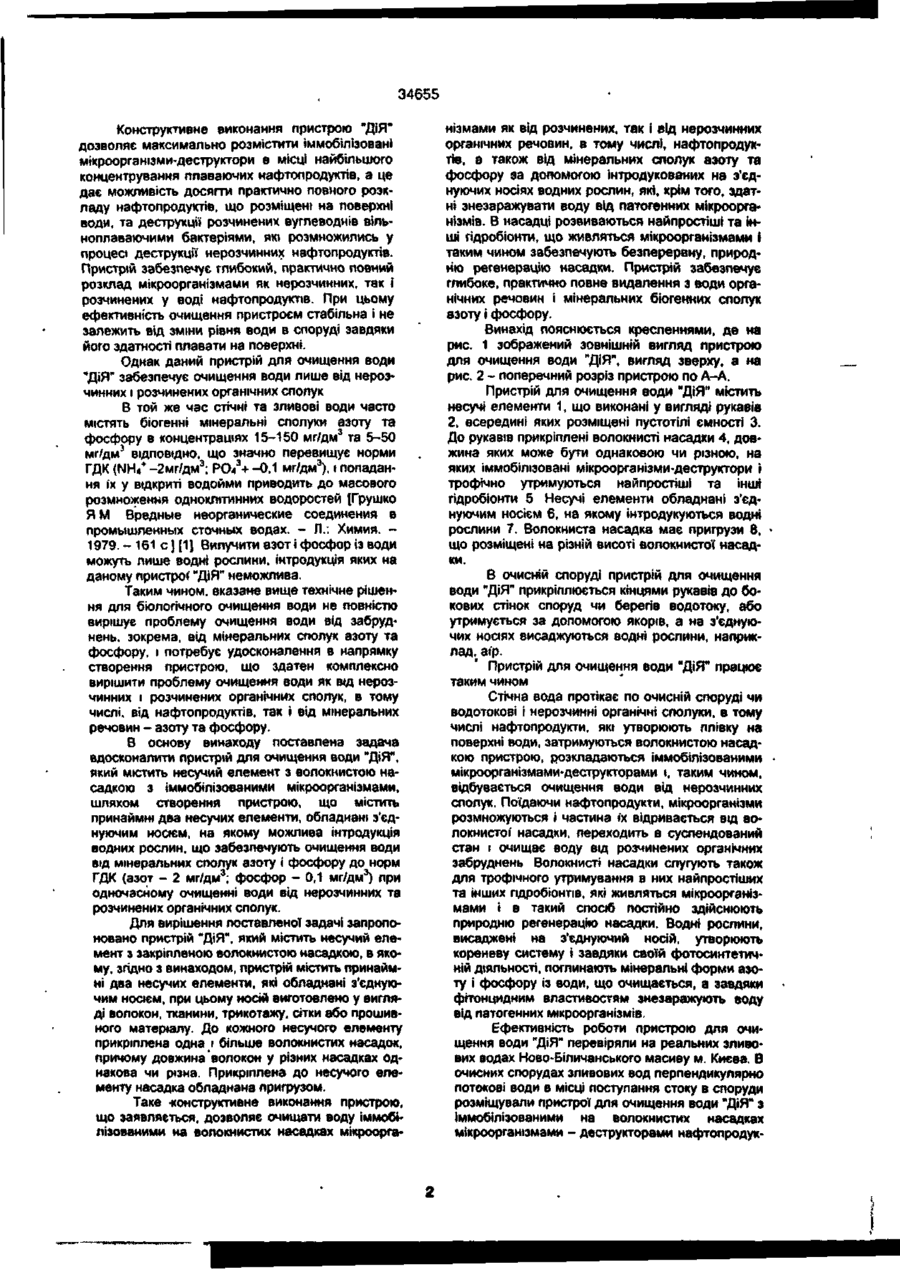

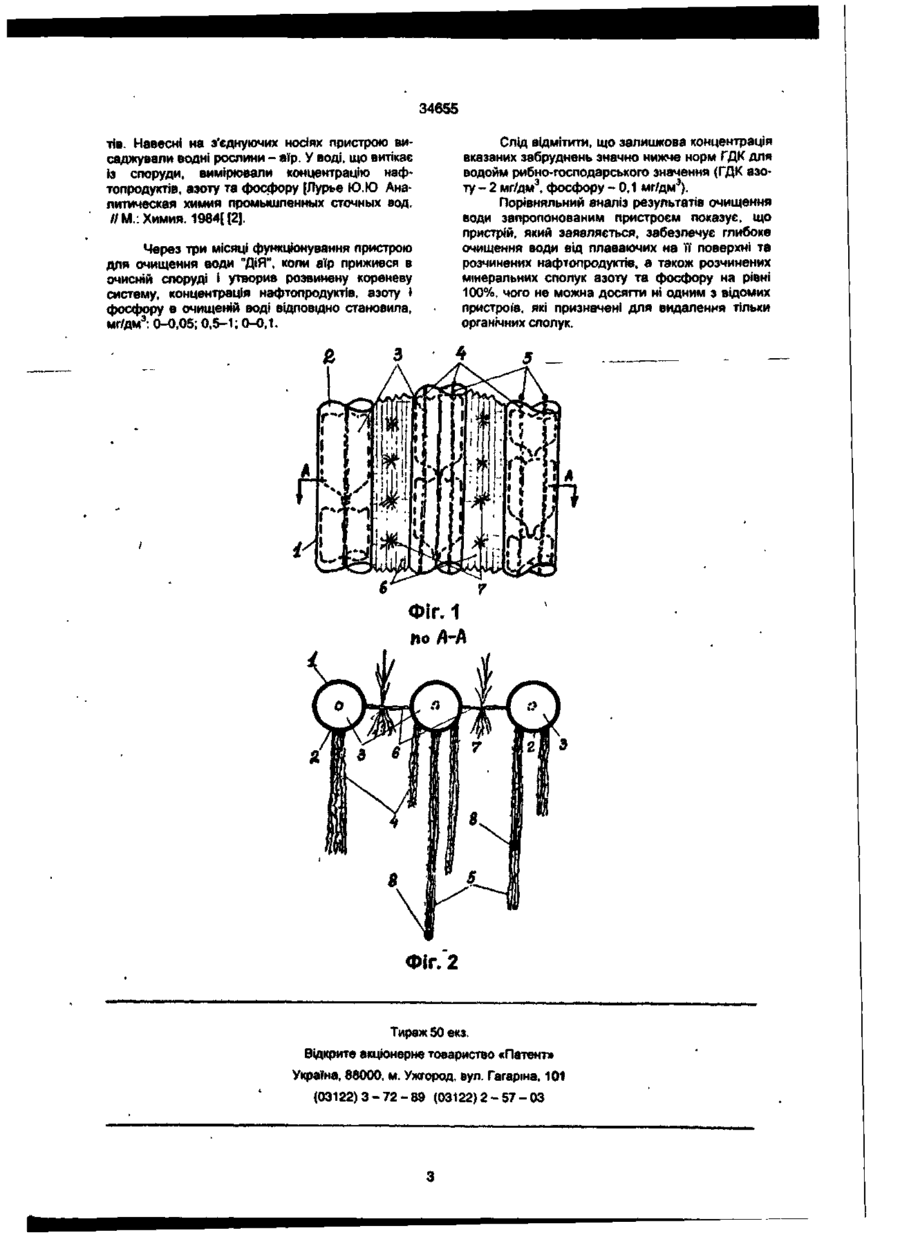

1 Пристрій для очищення води, що містить несучий елемент з закріпленою насадкою, який відрізняється тим, що пристрій містить, принаймні, два несучих елементи, які обладнані з'єднуючим носієм. Винахід відноситься до обробки води, зокрема, до пристроїв біологічного очищення і може бути використаний для очищення промислових, побутовиху зливових та природних вод. Пристрій для очищення води "ДІЯ" за заявкою № 98105204 від 02 10.98 р МПІГ C02F3/02, 3/10 є найбільш близьким аналогом до винаходу за технічною суттю та ефектом, що досягається. Пристрій для очищення води "ДІЯ" складається з рукава, довжина якого визначається розмірами очисної споруди чи водотоку, в якому розміщений пристрій Рукав виконаний із водостійкого матеріалу, наприклад, із капронової чи поліамідної тканини. Всередині рукава розміщені пустотілі ємності з пластика, наприклад, з поліпропілену, що дозволяють утримувати пристрій в плаваючому стані на поверхні води, що очищається. До рукава прикріплена волокниста насадка з іммобілізованими на ній мікроорганізмами - деструкторами забруднень води. Волокниста насадка ЙВЛЯЄ собою відрізки волокон Із поліпропілену, полівінілстиролу чи капронового жгута, що прикріплені одним кінцем до основи, якою відрізки волокон приєднані до рукава пристрою. В очисній споруді пристрій для очищення води "ДіЯ" прикріплюється за кінці рукава до бокових стінок споруди, чи берегів водотоку, або утримується за допомогою якорів. ПристЫй для очишення воли "ПІЯ" 2. Пристрій по л. 1, який відрізняється тим, що з'єднуючий носій виготовлено у вигляді волокон, тканини, сітки, трикотажу або прошивного матеріалу 3. Пристрій по л 1. який відрізняється тим, що до кожного несучого елемента прикріплена, принаймні, одна волокниста насадка, причому довжина волокон однакова чи різна 4. Пристрій по п 1, який відрізняється тим, що насадка, прикріплена до несучого елемента, обладнана лригрузом. щені на ft поверхні, затримуються волокнистою насадкою пристрою, розкладаються мікроорганізмами-деструкторами І таким чином відбувається очищення води Поідаючи нафтопродути, мікроорганізми розмножуються і частина їх, відриваючись від волокнистої насадки, переходить в суспендований стан і очищає товщу води від розчинених в ній нафтопродуктів. При цьому забезпечується практично 100% очищення води від нафтопродуктів, концентрацію яких визначали на інфрачервоному спектрофотометрі Specord 75 IR. Ефективність очищення води від нафтропродуктів запронованим пристроєм перевіряли на реальних зливових водах. В очисних спорудах зливових вод Ново-БІ-. личанського масиву м. Києва перпендикулярно потокові води в місці поступання стоку в споруди на відстані 1 м один від одного розміщували п'ять пристроїв для очищення води "ДІЯ" з іммобілізованими на волокнах бактеріями - деструкторами нафтопродуктів. Плаваючі пристрої для очищення води "ДіЯ" піднімалися разом з рівнем води після дощу, і пристрої перешкоджали розповсюдженню плівки нафтопродуктів по всій поверхні води в спорудах Пристрої залишались на поверхні води І при зниженні рівня води в спорудах після припинення поступання зливового стоку. т ш ю со *г со < дає можливість досягти практично повного розкладу нафтопродуктів, що розміщені на поверхні води, та деструкції розчинених вуглеводнів вільноплаваючими бактеріями, які розмножились у процесі деструкції нерозчинних нафтопродуктів. Пристрій забезпечує глибокий, практично повний розклад мікроорганізмами як нерозчинних, так і розчинених у воді нафтопродуктів. При цьому ефективність очищення пристроєм стабільна і не залежить від зміни рівня води в споруді завдяки його здатності плавати на поверхні Однак даний пристрій для очищення води "ДІЯ" забезпечує очищення води лише від нерозчинних і розчинених органічних сполук В той же час стічні та зливові води часто містять біогенні мінеральні сполуки азоту та фосфору в концентраціях 15-150 мг/дм3 та 5-50 мг/дм3 відповідно, що значно перевищує норми ГДК (NH/ -2мг/дм3; РОЛ- -0,1 мг/дм3). і попадання їх у відкриті водойми приводить до масового розмноження одноклітинних водоростей [Грушко Я М. Вредные неорганические соединения в промышленных сточных водах. - Л : Химия. 1979. - 161 с ] (1) Вилучити азот і фосфор із води можуть лише водні рослини, інтродукція яких на даному пристрої "ДІЯ" неможлива. Таким чином, вказане вище технічне рішення для біологічного очищення води не повністю вирішує проблему очищення води від забруднень, зокрема, від мінеральних сполук азоту та фосфору, і потребує удосконалення в напрямку створення пристрою, що здатен комплексно вирішити проблему очищення води як від нерозчинних і розчинених органічних сполук, в тому числі, від нафтопродуктів, так І від мінеральних речовин - азоту та фосфору. В основу винаходу поставлена задача вдосконалити пристрій для очищення води "ДІЯ", який містить несучий елемент з волокнистою насадкою з іммобілізованими мікроорганізмами, шляхом створення пристрою, що містить принаймні два несучих елементи, обладнані з'єднуючим носієм, на якому можлива інтродукція водних рослин, що забезпечують очищення води від мінеральних сполук азоту і фосфору до норм ГДК (азот - 2 мг/дм3, фосфор - 0,1 мг/дм3) при . одночасному очищенні води від нерозчинних та розчинених органічних сполук. Для вирішення поставленої задачі запропо- новано пристрій "ДіЯ", який містить несучий елемент з закріпленою волокнистою насадкою, в якому, згідно з винаходом, пристрій містить принаймні два несучих елементи, які обладнані з'єднуючим носієм, при цьому ноай виготовлено у вигляді волокон, тканини, трикотажу, сітки або прошив. ного матеріалу До кожного несучого елементу прикріплена одна і більше волокнистих насадок, причому довжина волокон у різних насадках однакова чи різна. Прикріплена до несучого еле нуючих носіях водних рослин, які, крім того, здатні знезаражувати воду від патогенних мікроорганізмів. В насадці розвиваються найпростіші та інші гідробіонти, що живляться мікроорганізмами І таким чином забезпечують безперервну, природню регенерацію насадки. Пристрій забезпечує глибоке, практично повне видалення з води органічних речовин і мінеральних біогенних сполук азоту і фосфору. Винахід пояснюється кресленнями, де на рис. 1 зображений зовнішній вигляд пристрою для очищення води "ДІЯ", вигляд зверху, а на рис. 2 - поперечний розріз пристрою по А~А. Пристрій для очищення води "ДіЯ" містить несучі елементи 1, що виконані у вигляді рукавів 2, всередині яких розміщені пустотілі ємності 3. До рукавів прикріплені волокнисті насадки 4, довжина яких може бути однаковою чи різною, на яких іммобілізовані мікроорганізми-деструктори і трофічно утримуються найпростіші та Інші гідробіонти 5 Несучі елементи обладнані з'єднуючим носієм 6, на якому інтродукуються водні рослини 7. Волокниста насадка має пригрузи 8, що розміщені на різній висоті волокнистої насадки. В очисній споруді пристрій для очищення води "ДІЯ" прикріплюється кінцями рукавів до бокових стінок споруд чи берегів водотоку, або утримується за допомогою якорів, а на з'єднуючих носіях висаджуються водні рослини, наприклад, аїр. Пристрій для очищення води "ДІЯ" працює таким чином Стічна вода протікає по очисній споруді чи водотокові і нерозчинні органічні сполуки, в тому числі нафтопродукти, які утворюють плівку на поверхні води, затримуються волокнистою насадкою пристрою, розкладаються іммобілізованими мікроорганізмами'Деструкторами і, таким чином, відбувається очищення води від нерозчинних сполук. Поїдаючи нафтопродукти, мікроорганізми розмножуються і частина їх відривається від волокнистої насадки, переходить в суспендований стан і очищає воду від розчинених органічних забруднень Волокнисті насадки слугують також для трофічного утримування в них найпростіших та інших гідробіонтів, які живляться мікроорганізмами і в такий спосіб постійно здійснюють природню регенерацію насадки. Водні рослини, висаджені на з'єднуючий носій, утворюють кореневу систему І завдяки своїй фотосинтетичній діяльності, поглинають мінеральні форми азоту і фосфору із води, що очищається, а завдяки фітонцидним властивостям знезаражують воду від патогенних мікроорганізмів. Ефективність роботи пристрою для очищення води "ДІЯ" перевіряли на реальних зливових водах Ново-Біличанського масиву м. Києва В очисних спорудах зливових вод пеопендикуляоно литическая химия промышленных сточных / / М : Химия. 1984[[2]. Через три місяці функціонування прис для очищення води "ДІЯ", коли аїр прижиі очисній споруді і утворив розвинену коре систему, концентрація нафтопродуктів, азі фосфору в очищеній воді відповідно станоі мг/дм3. 0-0,05; 0,5-1; 0-0,1. Г"' гЧ L-O! Відкрите акці УКРАЇНА (19) UA (ID 34655 (із) А (51) 6C02F3/02,3/10 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ВОДИ "ДІЯ-2" (21)98126393 (22)03.12.1998 (24)15.03.2001 (46) 15.03.2001, Бюл. № 2, 2001 р. (72) Гвоздяк Петро Ілліч, Дмитренко Галина Миколаївна (73) ГВОЗДЯК ПЕТРО ІЛЛІЧ ' (57) 1. Пристрій для очищення води, що містить несучий елемент з закріпленою насадкою, який відрізняється тим, що пристрій містить, принаймні, два несучих елементи, які обладнані з'єднуючим носієм. Винахід відноситься до обробки води, зокрема, до пристроїв біологічного очищення І може бути використаний для очищення промислових, побутових, зливових та природних вод. Пристрій для очищення води "ДіЯ" за заявкою № 98105204 від 02.10.98 р. МПК* C02F3/02, 3/10 є найбільш близьким аналогом до винаходу за технічною суттю та ефектом, що досягається. Пристрій для очищення води "ДІЯ" складається з рукава, довжина якого визначається розмірами очисної споруди чи водотоку, в якому розміщений пристрій Рукав виконаний із водостійкого матеріалу, наприклад, із капронової чи поліамідної тканини. Всередині рукава розміщені пустотілі ємності з пластика, наприклад, з поліпропілену, що дозволяють утримувати пристрій в плаваючому стані на поверхні води, що очищається. До рукава прикріплена волокниста насадка з іммобілізованими на ній мікроорганізмами - деструкторами забруднень води. Волокниста насадка являє собою відрізки волокон із поліпропілену, полівінілстиролу чи капронового жгута, що прикріплені одним кінцем до основи, якою відрізки волокон приєднані до рукава пристрою. В очисній споруді пристрій для очищення води "ДіЯ" прикріплюється за кінці рукава до бокових стінок споруди, чи берегів водотоку, або утримується за допомогою якорів. Пристрій для очищення води "ДІЯ" працює таким чином. Стічна вода протікає по очисній споруді чи водотокові, і нафтопродукти, що розмі 2. Пристрій по п. 1, який відрізняється тим, що з'єднуючий носій виготовлено у вигляді волокон, тканини, сітки, трикотажу або прошивного матеріалу 3. Пристрій по п. 1, який відрізняється тим, що до кожного несучого елемента прикріплена, принаймні, одна волокниста насадка, причому довжина волокон однакова чи різна. 4. Пристрій по п. 1, який відрізняється тим, що насадка, прикріплена до несучого елемента, обладнана пригрузом. щені на її поверхні, затримуються волокнистою насадкою пристрою, розкладаються мікрсюрганізмами-деструкторами і таким чином відбувається очищення води. Поїдаючи нафтопродути, мікроорганізми розмножуються і частина їх, відриваючись від волокнистої насадки, переходить в суспендований стан і очищає товщу води від розчинених в ній нафтопродуктів. При цьому забезпечується практично 100% очищення води від нафтопродуктів, концентрацію яких визначали на інфрачервоному спектрофотометрі Specord 75IR. Ефективність очищення води від нафтропродуктів запронованим пристроєм перевіряли на реальних зливових водах. В очисних спорудах зливових вод Ново-БІличанського масиву м. Києва перпендикулярно потокові води в місці поступання стоку в споруди на відстані 1 м один від одного розміщували п'ять пристроїв для очищення води "ДІЯ" з іммобілізованими на волокнах бактеріями - деструкторами нафтопродуктів. Плаваючі пристрої для очищення води "ДІЯ" піднімалися разом з рівнем води після дощу, і пристрої перешкоджали розповсюдженню плівки нафтопродуктів по всій поверхні води в спорудах. Пристрої залишались на поверхні води і при зниженні рівня води в спорудах після припинення поступання зливового стоку. Концентрацію нафтопродуктів визначали в очищеній воді, що витікала з споруд. Вона становила 0-0,05 мг/дм*. ю
