Hизькотемпературне мастило для приладів і механізмів

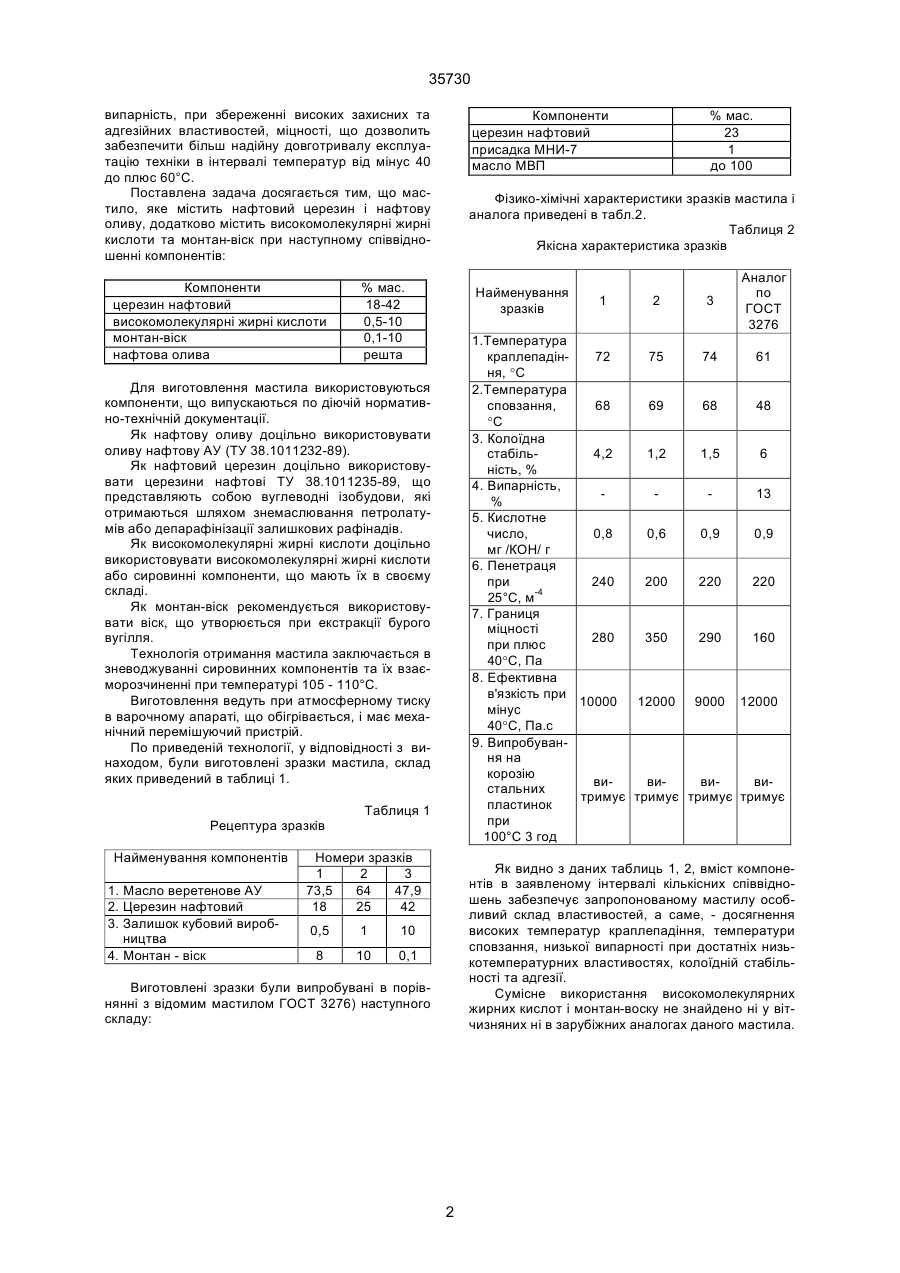

Низькотемпературне мастило для приладів і механізмів на основі нафтового церезину і нафтової оливи, яке відрізняється тим, що воно додатково містить високомолекулярні жирні кислоти та монтан-віск при наступному співвідношенні компонентів, мас.%: Винахід відноситься до низькотемпературних, антифрикційних, антикорозійних пластичних мастил, що використовуються для змащування приладів і механізмів та захисту від корозії їх металевих поверхонь. Одним із засобів досягнення і безпечності експлуатації приладів і механізмів є використання високоякісних пластичних мастил. Прагнення до збільшення ресурсу роботи приладів і механізмів, збільшення терміну їх зберігання, ускладнення умов їх експлуатації, а також удосконалення самої техніки обумовлюють підвищення вимог, що пред'являються споживачем до якості мастил та тих функцій, які вони повинні виконувати. Перш за все вони повинні стабілізувати тертя в підшипниках, опорах, передачах, чуттєвих елементах, що підвищує точність роботи приладів і зменшує зношування деталей. Завдяки цьому не тільки збільшується довговічність, але й запобігаються помилки в роботі приладів. Приладні мастила повинні мати антикорозійні властивості і захищати від корозії металічні поверхні. Вузли тертя в приладах практично не герметизуються. Мастильний матеріал утримується капілярними і адгезійними силами, тому вказані мастила повинні характеризуватися достатньо високою міцністю. Температурні умови роботи мастильних матеріалів в основному становлять від мінус 40 до плюс 60°С. В точних механізмах і приладах повинні використовуватись мастила, що мають високу водостійкість, хімічну і колоїдну стабільність, а також низьку випарність. Відоме мастило характеризується задовільними низькотемпературними властивостями, має високу адгезію, а по водостійкості, хімічній та колоїдній стабільностям переважає всі інші низькотемпературні мастила. Мастило ГОИ-54п використовують для консервації точних механізмів і приладів на термін до 5 років. На відміну від інших мастил його зручно наносити на поверхні, що захищаються. Достатньо широко воно використовується як антифрикційне мастило для військової техніки. Без суттєвої зміни властивостей мастило може зберігатися більше 10 років. Проте, маючи в своєму складі малов'язку трансформаторну оливу, мастило характеризується високою випарністю і низькою термічною стабільністю. Температура сповзання з металевої поверхні не перевищує 48°С. Існуючий асортимент приладних мастил не в повній мірі задовольняє сучасні вимоги експлуатації. Задачею даного винаходу являється створення низькотемпературного, антифрикційного, антикорозійного мастила для приладів і механізмів, що має підвищену температуру краплепадіння і температуру сповзання з металевої поверхні, нижчу UA (11) 35730 (13) A Мас.% 18-42 0,5-10 0,1-10 решта (19) Компоненти церезин нафтовий високомолекулярні жирні кислоти монтан-віск нафтова олива 35730 випарність, при збереженні високих захисних та адгезійних властивостей, міцності, що дозволить забезпечити більш надійну довготривалу експлуатацію техніки в інтервалі температур від мінус 40 до плюс 60°С. Поставлена задача досягається тим, що мастило, яке містить нафтовий церезин і нафтову оливу, додатково містить високомолекулярні жирні кислоти та монтан-віск при наступному співвідношенні компонентів: Компоненти церезин нафтовий високомолекулярні жирні кислоти монтан-віск нафтова олива Компоненти церезин нафтовий присадка МНИ-7 масло МВП Фізико-хімічні характеристики зразків мастила і аналога приведені в табл.2. Таблиця 2 Якісна характеристика зразків % мас. 18-42 0,5-10 0,1-10 решта Найменування зразків Таблиця 1 Рецептура зразків 1. Масло веретенове АУ 2. Церезин нафтовий 3. Залишок кубовий виробництва 4. Монтан - віск Номери зразків 1 2 3 73,5 64 47,9 18 25 42 0,5 1 10 2 3 Як видно з даних таблиць 1, 2, вміст компонентів в заявленому інтервалі кількісних співвідношень забезпечує запропонованому мастилу особливий склад властивостей, а саме, - досягнення високих температур краплепадіння, температури сповзання, низької випарності при достатніх низькотемпературних властивостях, колоїдній стабільності та адгезії. Сумісне використання високомолекулярних жирних кислот і монтан-воску не знайдено ні у вітчизняних ні в зарубіжних аналогах даного мастила. 10 8 1 Аналог по ГОСТ 3276 1.Температура краплепадін72 75 74 61 ня, °С 2.Температура сповзання, 68 69 68 48 °С 3. Колоїдна стабіль4,2 1,2 1,5 6 ність, % 4. Випарність, 13 % 5. Кислотне число, 0,8 0,6 0,9 0,9 мг /КОН/ г 6. Пенетраця при 240 200 220 220 25°С, м-4 7. Границя міцності 280 350 290 160 при плюс 40°C, Па 8. Ефективна в'язкість при 10000 12000 9000 12000 мінус 40°C, Па.с 9. Випробування на корозію вивививистальних тримує тримує тримує тримує пластинок при 100°C 3 год Для виготовлення мастила використовуються компоненти, що випускаються по діючій нормативно-технічній документації. Як нафтову оливу доцільно використовувати оливу нафтову АУ (ТУ 38.1011232-89). Як нафтовий церезин доцільно використовувати церезини нафтові ТУ 38.1011235-89, що представляють собою вуглеводні ізобудови, які отримаються шляхом знемаслювання петролатумів або депарафінізації залишкових рафінадів. Як високомолекулярні жирні кислоти доцільно використовувати високомолекулярні жирні кислоти або сировинні компоненти, що мають їх в своєму складі. Як монтан-віск рекомендується використовувати віск, що утворюється при екстракції бурого вугілля. Технологія отримання мастила заключається в зневоджуванні сировинних компонентів та їх взаєморозчиненні при температурі 105 - 110°С. Виготовлення ведуть при атмосферному тиску в варочному апараті, що обігрівається, і має механічний перемішуючий пристрій. По приведеній технології, у відповідності з винаходом, були виготовлені зразки мастила, склад яких приведений в таблиці 1. Найменування компонентів % мас. 23 1 до 100 0,1 Виготовлені зразки були випробувані в порівнянні з відомим мастилом ГОСТ 3276) наступного складу: 2 35730 Запропоноване мастило пройшло лабораторні та стендові випробування в інституті УкрНДІНП «МАСМА». Його впровадження дасть змогу підвищити надійність і довговічність експлуатації приладів і механізмів. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
