Формула / Реферат

Інтегратор сигналів, що містить корпус з установленим в ньому, з можливістю обертання, підпружиненим диском, фрикційно зв'язаним з плоским роликом, з'єднаний з роликом механізм переміщення ролика і лічильник, який відрізняється тим, що ролик виконаний сферичним з протилежно розміщеними конусними виїмками, а в центрі - із сферичним отвором, з'єднуючим конусоподібні виїмки, в якому розміщена сферична вісь, зв'язана з двома півосями механізму переміщення ролика, і додатково установлений шліцьовий вал, кінематично з'єднаний з лічильником, і посаджена на нього, з можливістю переміщатися вздовж його осі, шліцьова втулка, яка фрикційно зв'язана із сферичним роликом.

Текст

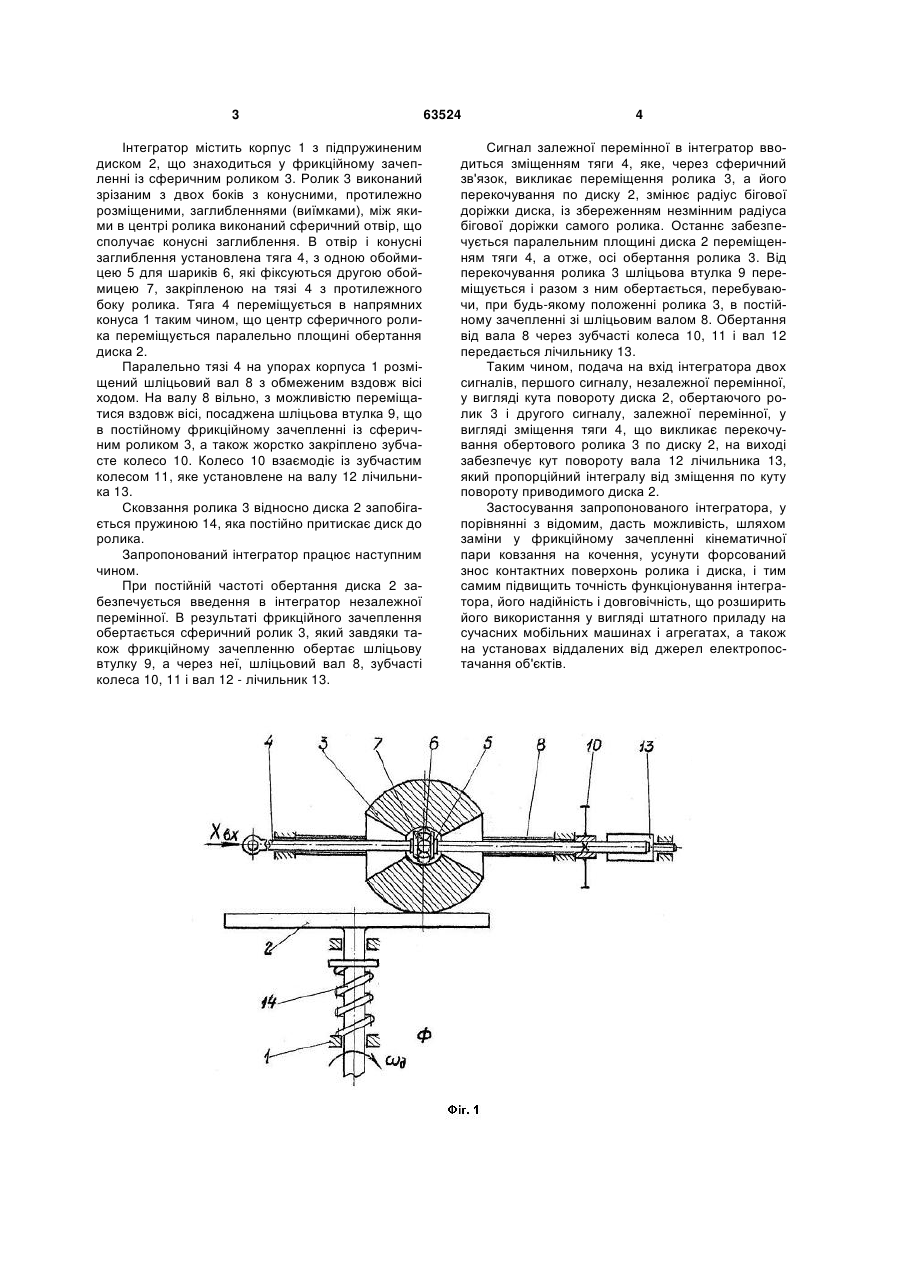

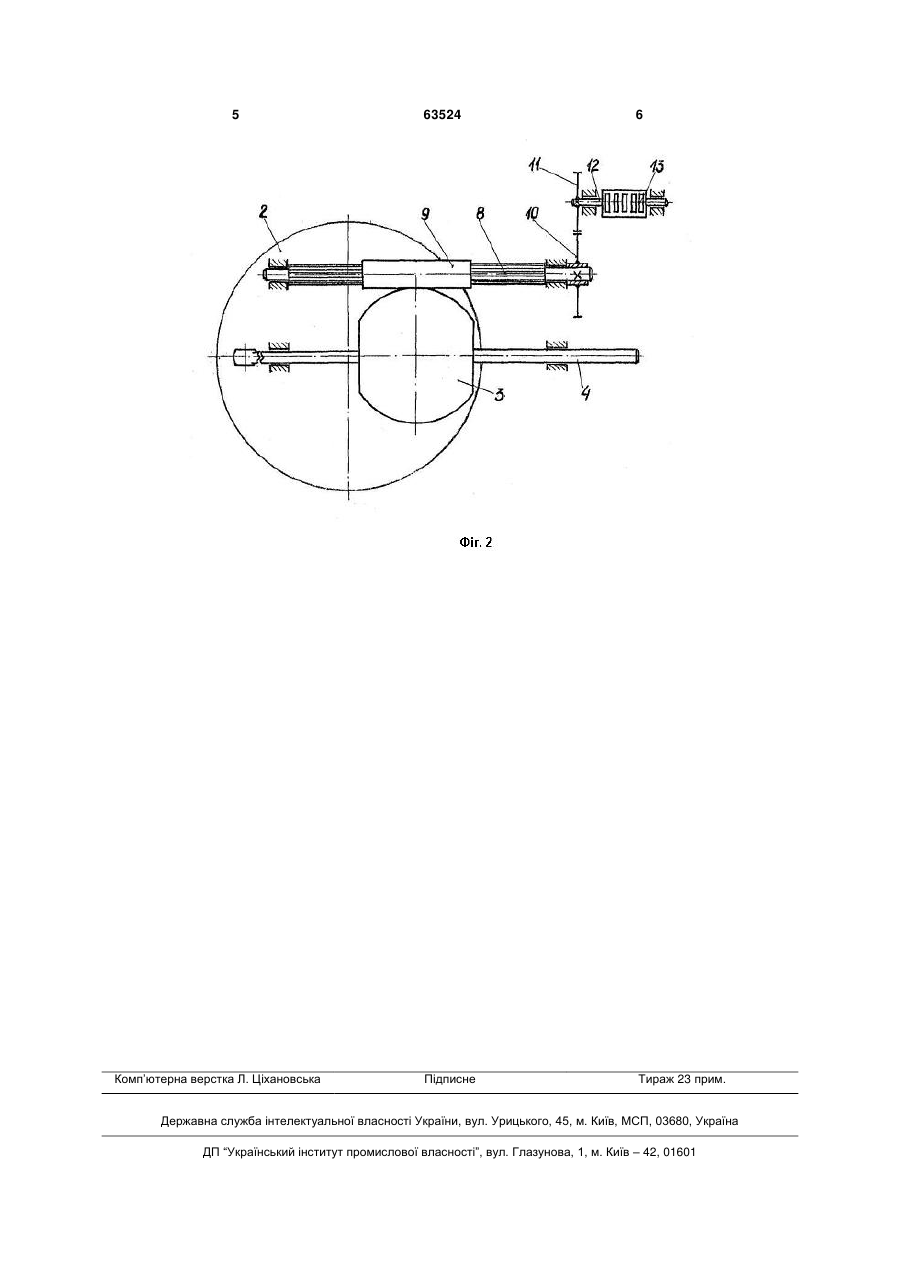

Інтегратор сигналів, що містить корпус з установленим в ньому, з можливістю обертання, підпружиненим диском, фрикційно зв'язаним з плоским роликом, з'єднаний з роликом механізм переміщення ролика і лічильник, який відрізняється 3 Інтегратор містить корпус 1 з підпружиненим диском 2, що знаходиться у фрикційному зачепленні із сферичним роликом 3. Ролик 3 виконаний зрізаним з двох боків з конусними, протилежно розміщеними, заглибленнями (виїмками), між якими в центрі ролика виконаний сферичний отвір, що сполучає конусні заглиблення. В отвір і конусні заглиблення установлена тяга 4, з одною обоймицею 5 для шариків 6, які фіксуються другою обоймицею 7, закріпленою на тязі 4 з протилежного боку ролика. Тяга 4 переміщується в напрямних конуса 1 таким чином, що центр сферичного ролика переміщується паралельно площині обертання диска 2. Паралельно тязі 4 на упорах корпуса 1 розміщений шліцьовий вал 8 з обмеженим вздовж вісі ходом. На валу 8 вільно, з можливістю переміщатися вздовж вісі, посаджена шліцьова втулка 9, що в постійному фрикційному зачепленні із сферичним роликом 3, а також жорстко закріплено зубчасте колесо 10. Колесо 10 взаємодіє із зубчастим колесом 11, яке установлене на валу 12 лічильника 13. Сковзання ролика 3 відносно диска 2 запобігається пружиною 14, яка постійно притискає диск до ролика. Запропонований інтегратор працює наступним чином. При постійній частоті обертання диска 2 забезпечується введення в інтегратор незалежної перемінної. В результаті фрикційного зачеплення обертається сферичний ролик 3, який завдяки також фрикційному зачепленню обертає шліцьову втулку 9, а через неї, шліцьовий вал 8, зубчасті колеса 10, 11 і вал 12 - лічильник 13. 63524 4 Сигнал залежної перемінної в інтегратор вводиться зміщенням тяги 4, яке, через сферичний зв'язок, викликає переміщення ролика 3, а його перекочування по диску 2, змінює радіус бігової доріжки диска, із збереженням незмінним радіуса бігової доріжки самого ролика. Останнє забезпечується паралельним площині диска 2 переміщенням тяги 4, а отже, осі обертання ролика 3. Від перекочування ролика 3 шліцьова втулка 9 переміщується і разом з ним обертається, перебуваючи, при будь-якому положенні ролика 3, в постійному зачепленні зі шліцьовим валом 8. Обертання від вала 8 через зубчасті колеса 10, 11 і вал 12 передається лічильнику 13. Таким чином, подача на вхід інтегратора двох сигналів, першого сигналу, незалежної перемінної, у вигляді кута повороту диска 2, обертаючого ролик 3 і другого сигналу, залежної перемінної, у вигляді зміщення тяги 4, що викликає перекочування обертового ролика 3 по диску 2, на виході забезпечує кут повороту вала 12 лічильника 13, який пропорційний інтегралу від зміщення по куту повороту приводимого диска 2. Застосування запропонованого інтегратора, у порівнянні з відомим, дасть можливість, шляхом заміни у фрикційному зачепленні кінематичної пари ковзання на кочення, усунути форсований знос контактних поверхонь ролика і диска, і тим самим підвищить точність функціонування інтегратора, його надійність і довговічність, що розширить його використання у вигляді штатного приладу на сучасних мобільних машинах і агрегатах, а також на установах віддалених від джерел електропостачання об'єктів. 5 Комп’ютерна верстка Л. Ціхановська 63524 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Signal integrator

Автори англійською

Bozhok Arkadii Mykhailovych

Назва патенту російською

Интегратор сигналов

Автори російською

Божок Аркадий Михайлович

МПК / Мітки

МПК: G06G 3/00

Мітки: сигналів, інтегратор
